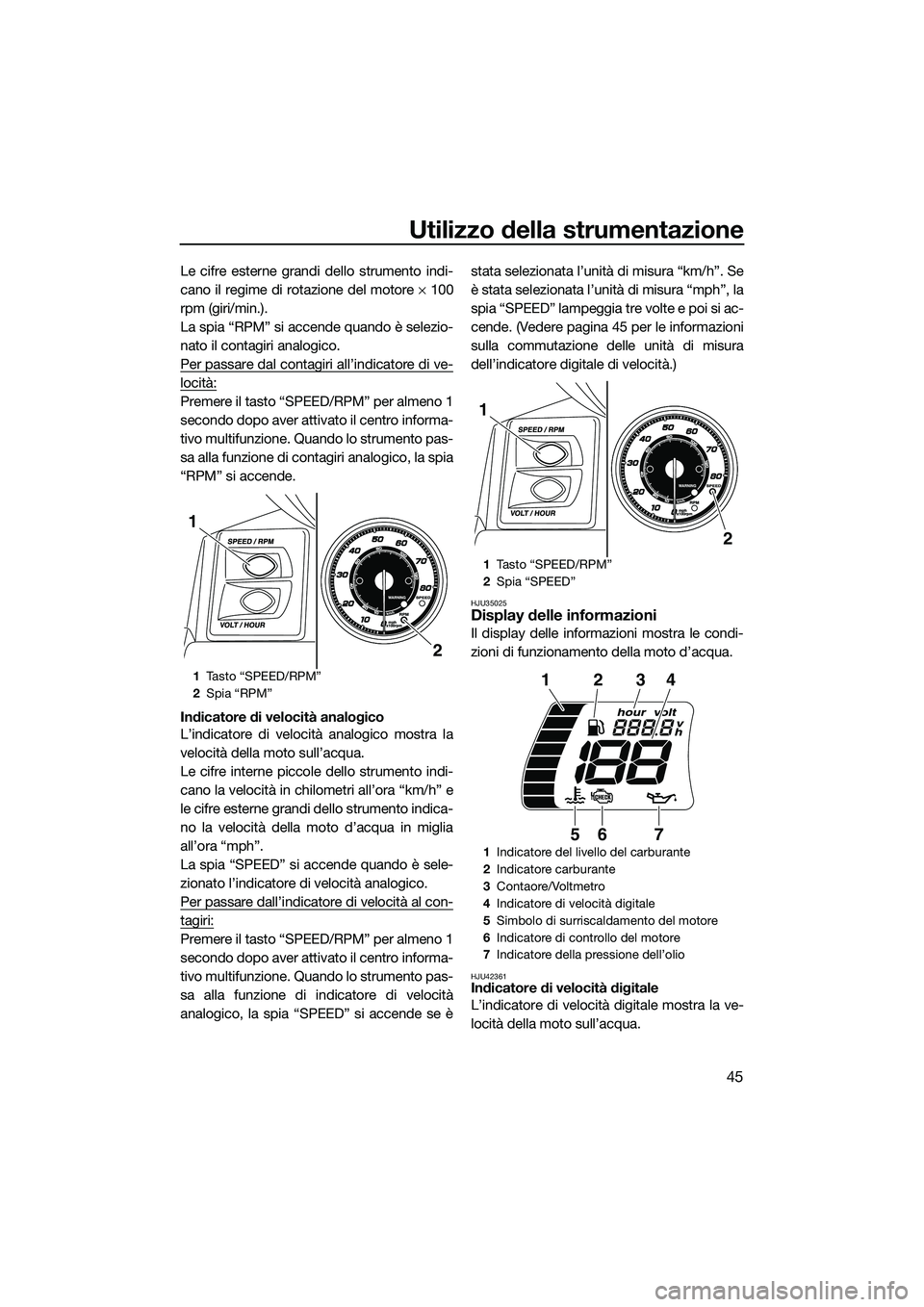

Utilizzo della strumentazione
45
Le cifre esterne grandi dello strumento indi-
cano il regime di rotazione del motore × 100
rpm (giri/min.).
La spia “RPM” si accende quando è selezio-
nato il contagiri analogico.
Per passare dal contagiri all’indicatore di ve-
locità:
Premere il tasto “SPEED/RPM” per almeno 1
secondo dopo aver attivato il centro informa-
tivo multifunzione. Quando lo strumento pas-
sa alla funzione di contagiri analogico, la spia
“RPM” si accende.
Indicatore di velocità analogico
L’indicatore di velocità analogico mostra la
velocità della moto sull’acqua.
Le cifre interne piccole dello strumento indi-
cano la velocità in chilometri all’ora “km/h” e
le cifre esterne grandi dello strumento indica-
no la velocità della moto d’acqua in miglia
all’ora “mph”.
La spia “SPEED” si accende quando è sele-
zionato l’indicatore di velocità analogico.
Per passare dall’indicatore di velocità al con-
tagiri:
Premere il tasto “SPEED/RPM” per almeno 1
secondo dopo aver attivato il centro informa-
tivo multifunzione. Quando lo strumento pas-
sa alla funzione di indicatore di velocità
analogico, la spia “SPEED” si accende se è stata selezionata l’unità di misura “km/h”. Se
è stata selezionata l’unità di misura “mph”, la
spia “SPEED” lampeggia tre volte e poi si ac-
cende. (Vedere pagina 45 per le informazioni
sulla commutazione delle unità di misura
dell’indicatore digitale di velocità.)
HJU35025Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU42361Indicatore di velocità digitale
L’indicatore di velocità digitale mostra la ve-
locità della moto sull’acqua.
1
Tasto “SPEED/RPM”
2 Spia “RPM”
2
1
1Tasto “SPEED/RPM”
2 Spia “SPEED”
1 Indicatore del livello del carburante
2 Indicatore carburante
3 Contaore/Voltmetro
4 Indicatore di velocità digitale
5 Simbolo di surriscaldamento del motore
6 Indicatore di controllo del motore
7 Indicatore della pressione dell’olio
2
1
123
567
4
UF3J71H0.book Page 45 Thursday, June 26, 2014 11:12 AM

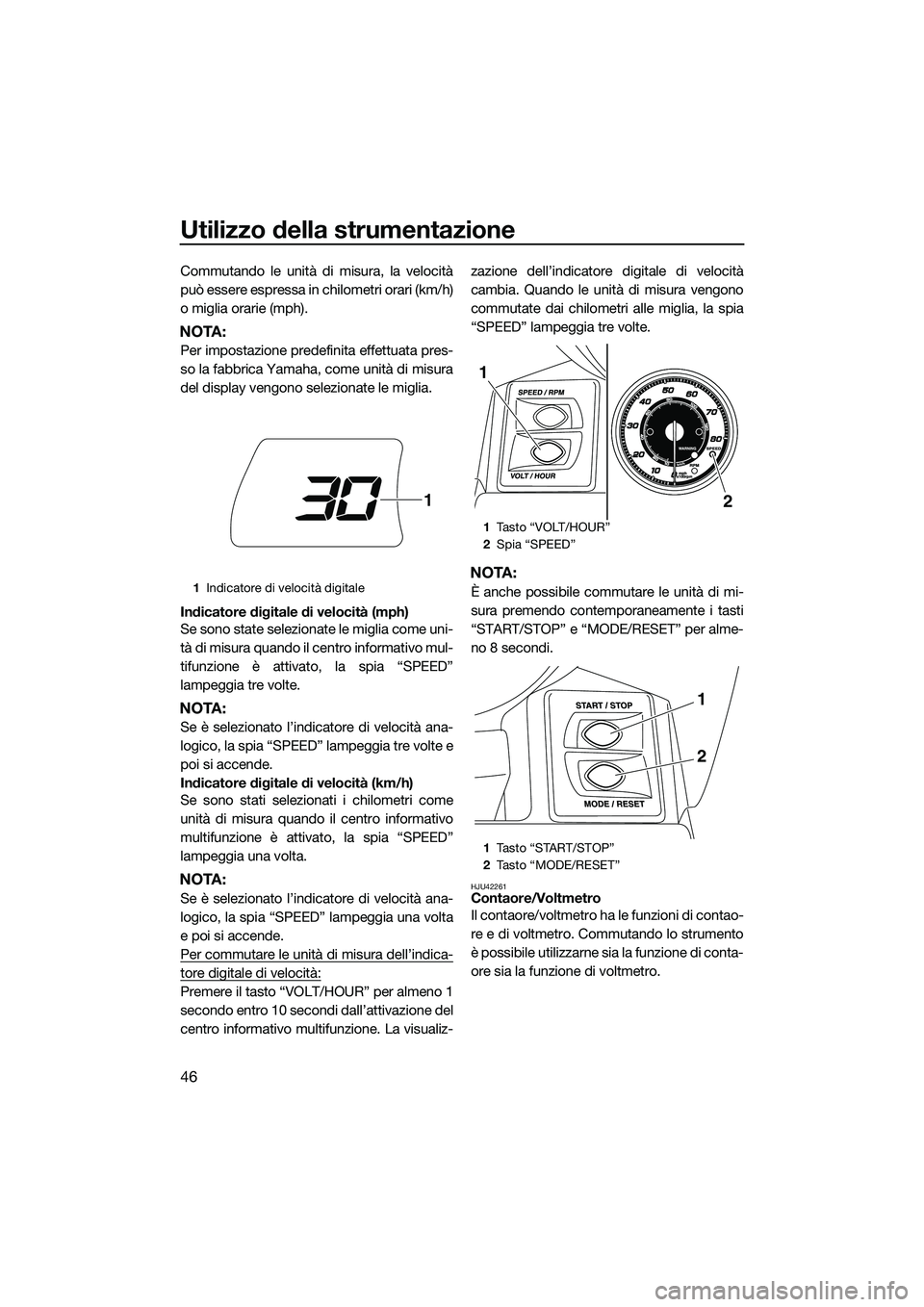

Utilizzo della strumentazione
46
Commutando le unità di misura, la velocità
può essere espressa in chilometri orari (km/h)
o miglia orarie (mph).
NOTA:
Per impostazione predefinita effettuata pres-
so la fabbrica Yamaha, come unità di misura
del display vengono selezionate le miglia.
Indicatore digitale di velocità (mph)
Se sono state selezionate le miglia come uni-
tà di misura quando il centro informativo mul-
tifunzione è attivato, la spia “SPEED”
lampeggia tre volte.
NOTA:
Se è selezionato l’indicatore di velocità ana-
logico, la spia “SPEED” lampeggia tre volte e
poi si accende.
Indicatore digitale di velocità (km/h)
Se sono stati selezionati i chilometri come
unità di misura quando il centro informativo
multifunzione è attivato, la spia “SPEED”
lampeggia una volta.
NOTA:
Se è selezionato l’indicatore di velocità ana-
logico, la spia “SPEED” lampeggia una volta
e poi si accende.
Per commutare le unità di misura dell’indica-
tore digitale di velocità:
Premere il tasto “VOLT/HOUR” per almeno 1
secondo entro 10 secondi dall’attivazione del
centro informativo multifunzione. La visualiz- zazione dell’indicatore digitale di velocità
cambia. Quando le unità
di misura vengono
commutate dai chilometri alle miglia, la spia
“SPEED” lampeggia tre volte.
NOTA:

Utilizzo della strumentazione
47
NOTA:
Il contaore viene selezionato come imposta-
zione predefinita effettuata presso la fabbrica
Yamaha.
Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA:
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batte-
ria.
Per commutare sul contaore partendo dal
voltmetro:
Premere il tasto “VOLT/HOUR” per almeno 1
secondo dopo che il centro informativo mul-
tifunzione è stato attivato per più di 10 secon-
di. Il display passa al contaore dal voltmetro. Voltmetro
Il voltmetro mostra la
tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è scesa in modo
significativo, sul voltmetro appare “LO”. Se la
tensione della batteria è salita in modo signi-
ficativo, appare “HI”. Se appare “LO” oppure
“HI”, ritornare immediatamente a riva e fare
controllare la moto d’acqua da un concessio-
nario Yamaha.
Per commutare sul voltmetro partendo dal
contaore:
Premere il tasto “VOLT/HOUR” per almeno 1
secondo dopo che il centro informativo mul-
tifunzione è stato attivato per più di 10 secon-
di. Il display passa al voltmetro dal contaore.
HJU31515Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di otto seg-
menti del display che scompaiono a due per
volta man mano che il livello del carburante
scende.
NOTA:
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
1 Contaore/Voltmetro
1 Tasto “VOLT/HOUR”
2 Contaore
1
21
1Tasto “VOLT/HOUR”
2 Vo l t m et ro
21
UF3J71H0.book Page 47 Thursday, June 26, 2014 11:12 AM

Utilizzo della strumentazione
49
stano accesi, e il cicalino suona in modo con-
tinuativo. Contemporaneamente, il regime
del motore viene limitato.
Se la spia di allarme surriscaldamento moto-
re è attivata, ridurre immediatamente il regi-
me motore, tornare a riva ed accertarsi poi
che l’acqua sia stata scaricata dall’uscita di
controllo dell’acqua di raffreddamento di ba-
bordo (lato sinistro) quando il motore è in fun-
zione. Se l’acqua non viene scaricata,
spegnere il motore e controllare se la presa
d’acqua dell’idrogetto è intasata. (Vedere pa-
gina 112 per informazioni sulla presa d’acqua
dell’idrogetto.) ATTENZIONE: Se risultasse
impossibile identificare ed eliminare la
causa del surriscaldamento, contattare un
concessionario Yamaha. Continuando ad
utilizzare la moto d’acqua a velocità eleva-
te si possono provocare gravi danni al mo-
tore.
[HCJ00042]
NOTA:
Premere qualsiasi tasto di comando sul cen-
tro informativo multifunzione per spegnere il
cicalino.
HJU42281Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, il simbolo di allarme controllo
motore e la spia di allarme “WARNING” ini-
ziano a lampeggiare, e il cicalino suona in
modo intermittente.
Se la spia di allarme controllo motore si atti-
va, ridurre immediatamente il regime motore,
tornare a riva e fare controllare il motore da
un concessionario Yamaha.
NOTA:
Premere qualsiasi tasto di comando sul cen-
tro informativo multifunzione per spegnere il
cicalino.
HJU43170Display multifunzione
Il display multifunzione mostra varie informa-
zioni sulla moto d’acqua e ambientali, come
ad esempio, la posizione del cambio e l’an-
UF3J71H0.book Page 49 Thursday, June 26, 2014 11:12 AM

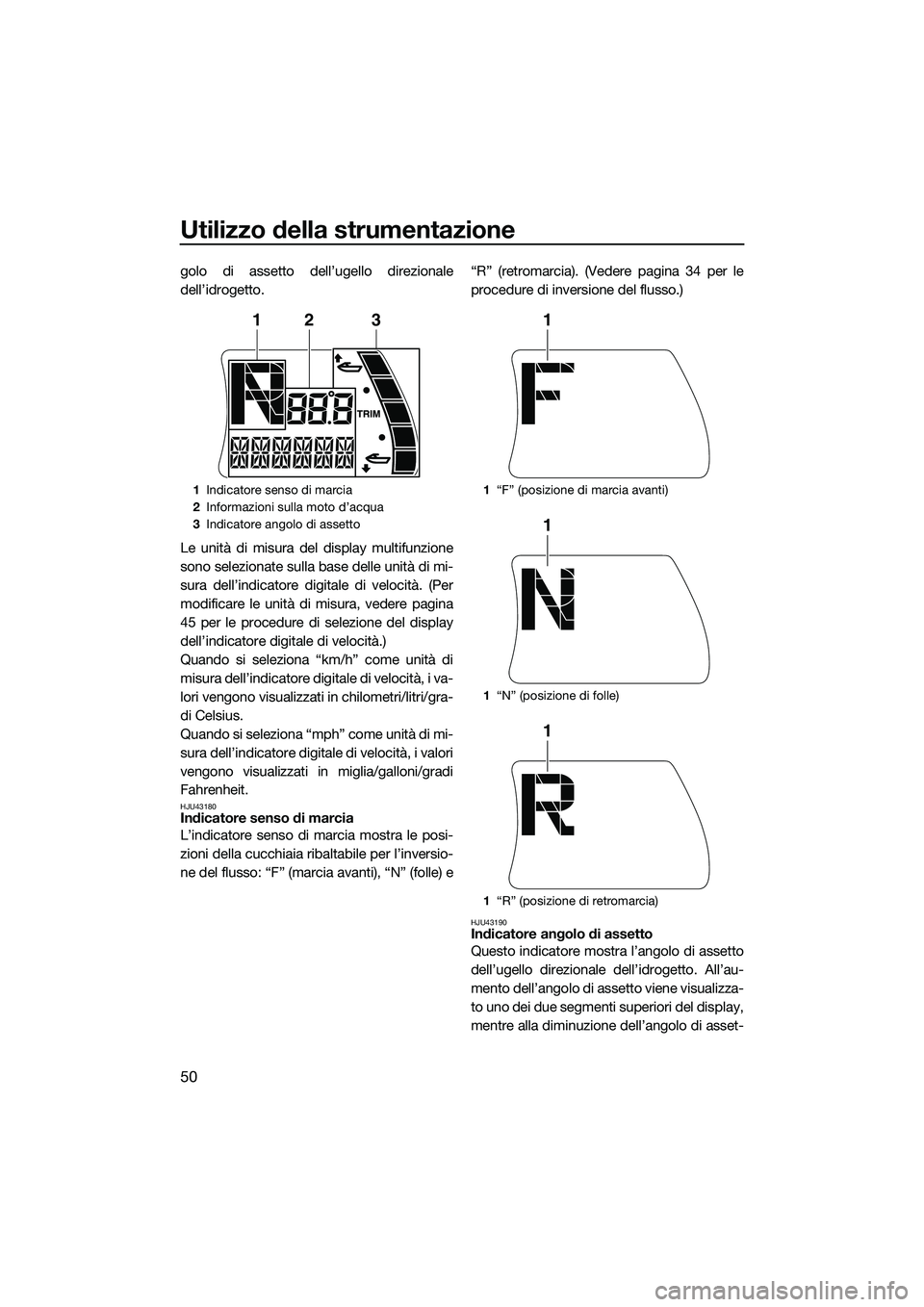

Utilizzo della strumentazione
50
golo di assetto dell’ugello direzionale
dell’idrogetto.
Le unità di misura del display multifunzione
sono selezionate sulla base delle unità di mi-
sura dell’indicatore digitale di velocità. (Per
modificare le unità di misura, vedere pagina
45 per le procedure di selezione del display
dell’indicatore digitale di velocità.)
Quando si seleziona “km/h” come unità di
misura dell’indicatore digitale di velocità, i va-
lori vengono visualizzati in chilometri/litri/gra-
di Celsius.
Quando si seleziona “mph” come unità di mi-
sura dell’indicatore digitale di velocità, i valori
vengono visualizzati in miglia/galloni/gradi
Fahrenheit.
HJU43180Indicatore senso di marcia
L’indicatore senso di marcia mostra le posi-
zioni della cucchiaia ribaltabile per l’inversio-
ne del flusso: “F” (marcia avanti), “N” (folle) e“R” (retromarcia). (Vedere pagina 34 per le
procedure di inversione del flusso.)
HJU43190Indicatore angolo di assetto
Questo indicatore mostra l’angolo di assetto
dell’ugello direzionale dell’idrogetto. All’au-
mento dell’angolo di assetto viene visualizza-
to uno dei due segmenti superiori del display,
mentre alla diminuzione dell’angolo di asset-
1
Indicatore senso di marcia
2 Informazioni sulla moto d’acqua
3 Indicatore angolo di assetto
321
1“F” (posizione di marcia avanti)
1 “N” (posizione di folle)
1 “R” (posizione di retromarcia)
1
1
1
UF3J71H0.book Page 50 Thursday, June 26, 2014 11:12 AM

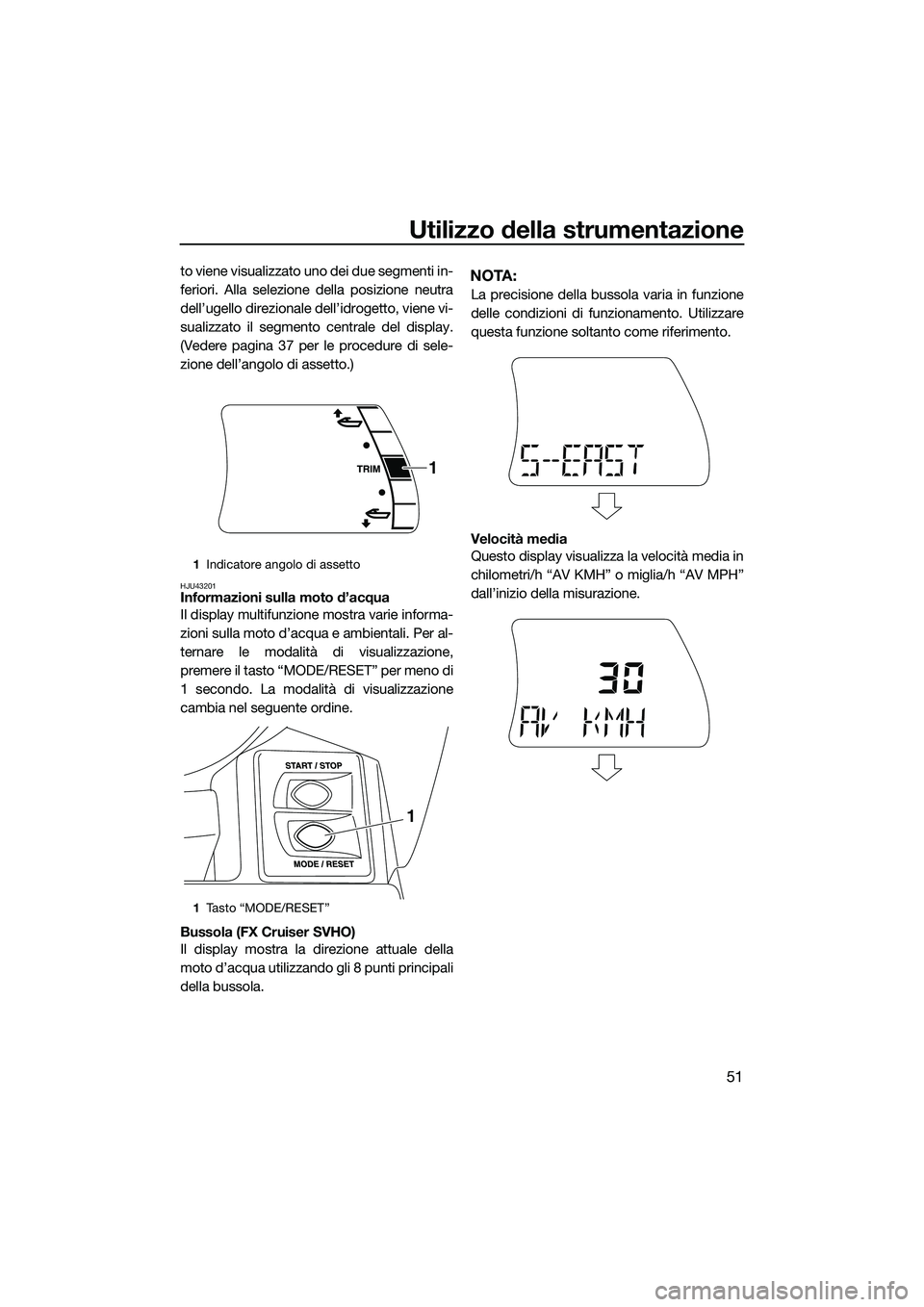

Utilizzo della strumentazione
51
to viene visualizzato uno dei due segmenti in-
feriori. Alla selezione della posizione neutra
dell’ugello direzionale dell’idrogetto, viene vi-
sualizzato il segmento centrale del display.
(Vedere pagina 37 per le procedure di sele-
zione dell’angolo di assetto.)
HJU43201Informazioni sulla moto d’acqua
Il display multifunzione mostra varie informa-
zioni sulla moto d’acqua e ambientali. Per al-
ternare le modalità di visualizzazione,
premere il tasto “MODE/RESET” per meno di
1 secondo. La modalità di visualizzazione
cambia nel seguente ordine.
Bussola (FX Cruiser SVHO)
Il display mostra la direzione attuale della
moto d’acqua utilizzando gli 8 punti principali
della bussola.
NOTA:
La precisione della bussola varia in funzione
delle condizioni di funzionamento. Utilizzare
questa funzione soltanto come riferimento.
Velocità media
Questo display visualizza la velocità media in
chilometri/h “AV KMH” o miglia/h “AV MPH”
dall’inizio della misurazione.
1Indicatore angolo di assetto
1 Ta s t o “ M O D E / R E S E T ”
1
1
UF3J71H0.book Page 51 Thursday, June 26, 2014 11:12 AM

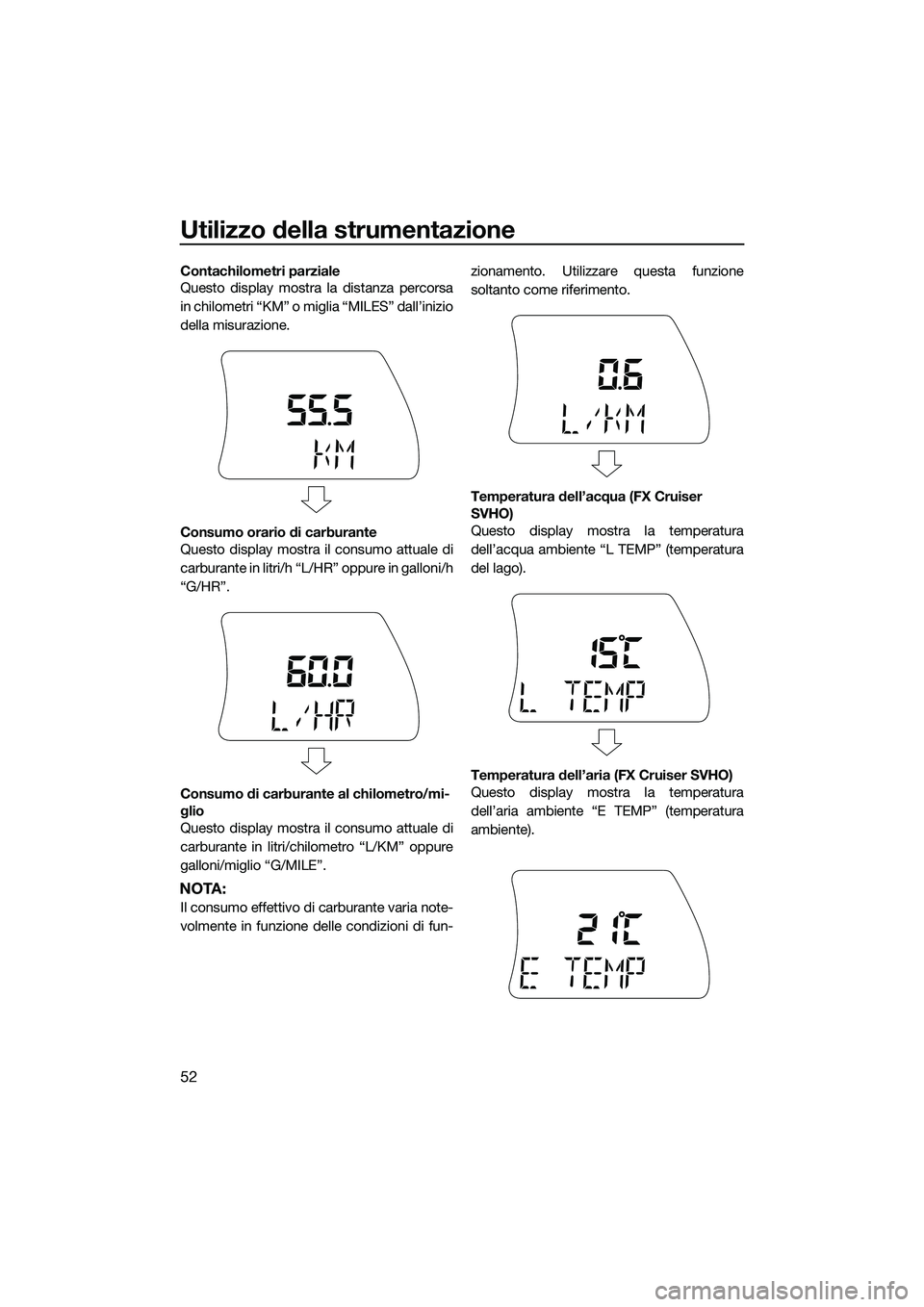

Utilizzo della strumentazione
52
Contachilometri parziale
Questo display mostra la distanza percorsa
in chilometri “KM” o miglia “MILES” dall’inizio
della misurazione.
Consumo orario di carburante
Questo display mostra il consumo attuale di
carburante in litri/h “L/HR” oppure in galloni/h
“G/HR”.
Consumo di carburante al chilometro/mi-
glio
Questo display mostra il consumo attuale di
carburante in litri/chilometro “L/KM” oppure
galloni/miglio “G/MILE”.
NOTA:
Il consumo effettivo di carburante varia note-
volmente in funzione delle condizioni di fun-zionamento. Utilizzare questa funzione
soltanto come riferimento.
Temperatura dell’acqua (FX Cruiser
SVHO)
Questo display mostra la temperatura
dell’acqua ambiente “L TEMP” (temperatura
del lago).
Temperatura dell’aria (FX Cruiser SVHO)
Questo display mostra la temperatura
dell’aria ambiente “E TEMP” (temperatura
ambiente).
UF3J71H0.book Page 52 Thursday, June 26, 2014 11:12 AM

Utilizzo della strumentazione
53
Modalità velocità media/contachilometri
parziale
La velocità media e la distanza percorsa ven-
gono registrate quando il tasto
“START/STOP” viene premuto per iniziare le
misurazioni, indipendentemente dal display
attuale.
NOTA:
Le misurazioni vengono eseguite soltanto a
motore in funzione.
Le misurazioni non vengono salvate se il mo-
tore viene spento. Le misurazioni vengono
azzerate automaticamente quando i display
si spengono 25 secondi dopo lo spegnimen-
to del motore.
Per iniziare le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo. Il cicalino suona una volta e le mi-
surazioni iniziano.
Per interrompere le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo mentre le misurazioni vengono re-
gistrate. Il cicalino suona una volta e le misu-
razioni si interrompono.
Per riavviare le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo mentre le misurazioni sono inter-
rotte. Il cicalino suona una volta e le misura-
zioni si riavviano.Per azzerare le misurazioni:
Premere il tasto “MODE/RESET” per almeno
2 secondi mentre le misurazioni sono inter-
rotte. Il cicalino suona due volte e le misura-
zioni si azzerano.
1
Tasto “START/STOP”
2 Ta s t o “ M O D E / R E S E T ”
1
2
UF3J71H0.book Page 53 Thursday, June 26, 2014 11:12 AM
