Utilisation des fonctions de contrôle
33
voir de carburant en cas de chavirage du
scooter nautique.
Si de l’eau s’est accumulée dans le sépara-
teur d’eau, évacuez-la en desserrant la vis de
vidange.
Pour évacuer l’eau du séparateur d’eau :
(1) Placez un bac de récupération ou unchiffon sec sous le séparateur d’eau.
(2) Desserrez progressivement la vis de vi- dange pour évacuer l’eau. Récupérez
l’eau de vidange dans le bac ou épon-
gez-la à l’aide d’un chiffon sec pour évi-
ter qu’elle ne pénètre dans le comparti-
ment moteur. En cas de déversement
d’eau dans le scooter nautique, épon-
gez-la avec un chiffon sec.
(3) Resserrez fermement la vis de vidange au maximum.
1Séparateur d’eau
2 Vis de vidange
1
2
UF2T74F0.book Page 33 Thursday, June 26, 2014 8:41 AM

Utilisation du scooter nautique
34
FJU40013
Fonctions du scooter nautique
FJU43153Système d’inversion
AVERTISSEMENT
FWJ01773
Vérifiez qu’il n’y a ni obstacles ni person-
nes derrière vous avant d’enclencher la
marche arrière.
Ne touchez pas l’inverseur au moment
où vous actionnez la manette RiDE car
vous risqueriez de vous pincer.
Si la manette RiDE et la manette des gaz
sont engagées simultanément, ne relâ-
chez pas uniquement la manette RiDE.
Sinon, le scooter nautique pourrait ac-
célérer plus rapidement que prévu, ce
qui pourrait entraîner un accident.
Vous ne pouvez actionner la manette RiDE et
la manette des gaz pour changer le mouve-
ment vers l’avant ou l’arrière du scooter nau-
tique que si le moteur tourne. Lorsque la ma-
nette RiDE est engagée, l’inverseur s’abaisse
et détourne le jet d’eau rejeté par la tuyère de
poussée ; le scooter nautique passe en mar-
che arrière ou au point mort. Lorsque la ma-
nette des gaz est engagée, l’inverseur se re-
lève et le scooter nautique passe en marche
avant.
REMARQUE:
Ce modèle est équipé d’une fonction de li-
mitation du régime moteur en marche ar-
rière.
Lorsque le moteur est mis en marche, l’in-
verseur passe automatiquement au point
mort.
Pour enclencher la marche arrière :
(1) Relâchez le levier d’accélération.
(2) Engagez la manette RiDE. L’inverseur s’abaisse, la vitesse du moteur aug- mente, le scooter nautique se déplace en
marche arrière et l’indicateur d’inversion
“R” (arrière) apparaît.
1
Manette RiDE
1 Inverseur
2 Position de marche arrière
1 “R” (position de marche arrière)
1
1
2
1
UF2T74F0.book Page 34 Thursday, June 26, 2014 8:41 AM

Utilisation du scooter nautique
35
Pour passer du point mort en marche arrière :
Relâchez la manette RiDE. L’inverseur revient
automatiquement au point mort et l’indica-
teur d’inversion “N” (point mort) apparaît.
REMARQUE:
Même si le point mort permet d’empêcher le
scooter nautique de se déplacer lorsque lemoteur tourne, un mo
uvement reste possi-
ble.
Pour enclencher la marche avant :
(1) Relâchez la manette RiDE.
(2) Actionnez le levier d’accélération. L’in- verseur se relève complètement, la vi-
tesse du moteur augmente, le scooter
nautique se déplace en marche avant et
1Manette RiDE
1 Inverseur
2 Point mort
1 “N” (position de point mort)
1
2
1
1
UF2T74F0.book Page 35 Thursday, June 26, 2014 8:41 AM

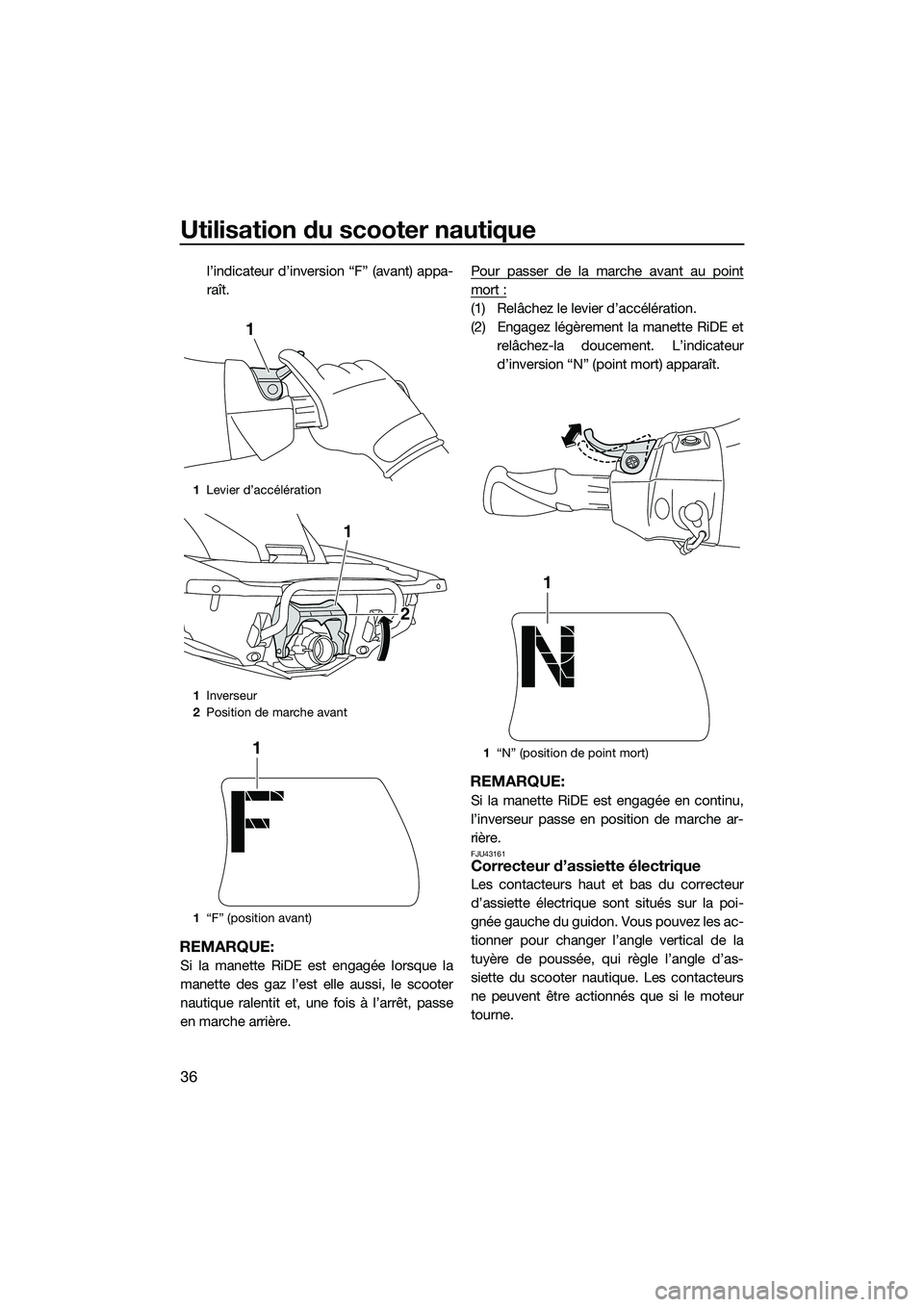

Utilisation du scooter nautique
36
l’indicateur d’inversion “F” (avant) appa-
raît.
REMARQUE:
Si la manette RiDE est engagée lorsque la
manette des gaz l’est elle aussi, le scooter
nautique ralentit et, une fois à l’arrêt, passe
en marche arrière.Pour passer de la marche avant au point
mort :
(1) Relâchez le levier d’accélération.
(2) Engagez légèrement la manette RiDE et
relâchez-la doucement. L’indicateur
d’inversion “N” (point mort) apparaît.
REMARQUE:
Si la manette RiDE est engagée en continu,
l’inverseur passe en position de marche ar-
rière.
FJU43161Correcteur d’assiette électrique
Les contacteurs haut et bas du correcteur
d’assiette électrique sont situés sur la poi-
gnée gauche du guidon. Vous pouvez les ac-
tionner pour changer l’angle vertical de la
tuyère de poussée, qui règle l’angle d’as-
siette du scooter nautique. Les contacteurs
ne peuvent être actionnés que si le moteur
tourne.
1Levier d’accélération
1 Inverseur
2 Position de marche avant
1 “F” (position avant)
1
2
1
11“N” (position de point mort)
1
UF2T74F0.book Page 36 Thursday, June 26, 2014 8:41 AM

Utilisation du scooter nautique
37
Il existe 5 positions : une neutre, 2 positions
proue abaissée (a) et (b) et 2 positions proue
relevée (c) et (d).
Positions proue abaissée (a) et (b)
La proue s’abaisse, entraînant la diminution
de l’angle d’assiette.
Le mouvement vertical de la proue est réduit
et le scooter nautique se relève plus rapide-ment en vitesse de plané lors de l’accéléra-
tion.
Positions proue relevée (c) et (d)
La proue se relève, entraînant l’augmentation
de l’angle d’assiette.
La résistance de l’eau est moins forte, ce qui
améliore les accélérations en ligne droite.
REMARQUE:
Les caractéristiques de navigation du scooter
nautique dépendent de l’angle d’assiette et
varient en fonction des conditions d’utilisa-
tion.
Pour changer l’angle d’assiette :
(1) Si l’inverseur est en position de point
mort, engagez légère ment la manette
des gaz pour que le scooter nautique
avance.
1 Contacteur haut du correcteur d’assiette
électrique
2 Contacteur bas du correcteur d’assiette
électrique
1
2
(d)
(c)
(b) (a)
(d)(c)
(b) (a)
(d)
(c)
(b) N
(a)
UF2T74F0.book Page 37 Thursday, June 26, 2014 8:41 AM

Utilisation du scooter nautique
38
(2) Appuyez sur le contacteur haut ou basdu correcteur d’assiette électrique pour
sélectionner l’angle d’assiette souhaité.
REMARQUE:
Lorsque l’inverseur revient en position de
point mort ou arrière, la tuyère de poussée
revient automatiquement en position de
point mort. Lorsque l’inverseur revient en
position avant, la tuyère de poussée
s’adapte automatiquement à l’angle d’as-
siette défini.
Lorsque le moteur s’arrête, la tuyère de
poussée revient en position de point mort.
FJU40001
Modes de fonctionnement du scooter nautique
FJU36786Mode de bas régime
Le mode de bas régime est une fonction qui
limite le régime maximum du moteur à envi-
ron 70 % du régime maximum du moteur en
mode normal.
Le mode de bas régime ne peut être activé et
désactivé que si vous utilisez le transmetteur
de commande à distance fourni avec le scoo-
ter nautique. (Cf. page 27 pour plus d’infor-
mations sur le transmetteur de commande à
distance.)
REMARQUE:
Le mode de bas régime ne peut être activé
que si le moteur est à l’arrêt en mode déver-
rouillé du système de sécurité Yamaha.
Activation et désactivation du mode de
bas régime
L’activation du mode de bas régime est
confirmée par le nombre de bips émis lors-
que le transmetteur de commande à distance
est activé, et par le témoin “L-MODE” du
centre d’affichage multifonction. (Cf. page 43
pour plus d’informations sur le centre d’affi-
chage multifonction.)
1Contacteur haut du correcteur d’assiette
électrique
2 Contacteur bas du correcteur d’assiette
électrique
1
2
1Transmetteur de commande à distance
UF2T74F0.book Page 38 Thursday, June 26, 2014 8:41 AM

Utilisation du scooter nautique
39
REMARQUE:
Si le transmetteur de commande à distance
fonctionne alors que le centre d’affichage
multifonction est à l’état de veille, le fonction-
nement initial est effectué et le réglage est sé-
lectionné.
Pour activer le mode de bas régime :
Appuyez sur le bouton “L-Mode” (déver-
rouillé) du transmetteur de commande à dis-
tance pendant plus de 4 secondes. Une fois
que le bip retentit trois fois et que le témoin
“UNLOCK” clignote également trois fois, puis
reste allumé, le témoin “L-MODE” s’allume et
le mode de bas régime est activé.
REMARQUE:
Si le mode de bas régime est immédiatement
activé après que l’affichage des informations
s’éteint, le témoin “L-MODE” ne s’allume
pas. Le témoin “L-MODE” s’allume au dé-
marrage du moteur.
Pour désactiver le mode de bas régime :
Appuyez sur le bouton “L-Mode” (déver-
rouillé) du transmetteur de commande à dis-tance pendant plus de 4 secondes. Une fois
que le bip retentit deux fois et que le témoin
“UNLOCK” clignote également deux fois,
puis reste allumé, le témoin “L-MODE”
s’éteint et le mode de bas régime est désac-
tivé. Lorsque le mode de bas régime est dé-
sactivé, le scooter nautique revient en mode
normal.
FJU42483Mode Pas de sillage
Le mode Pas de sillage est une fonction per-
mettant de maintenir le régime du moteur à
un réglage fixe lors de l’utilisation du scooter
nautique à vitesse réduite. Cette fonction ne
peut être utilisée qu’en marche avant ou lors-
que le scooter nautique est au point mort.
REMARQUE:
Le mode Pas de sillage ne peut pas être
activé dans les 5 secondes suivant le dé-
marrage du moteur.
Si le mode Pas de sillage est activé lorsque
le scooter nautique est au point mort, l’in-
verseur passe en position avant.
Activation et désactivation du mode Pas
de sillage
L’activation du mode Pas de sillage est
confirmée par le nombre de bips émis lors-
que vous appuyez sur le contacteur “NO-
WAKE MODE” et par l’affichage du compteur
de vitesse numérique du centre d’affichage
multifonction. (Cf. page 43 pour plus d’infor-
mations sur le centre d’affichage multifonc-
tion.)
Nombre de bips Fonctionnement
du mode de bas régime Té m o i n
“L-
MODE”
Activé S’allume
Désactivé S’éteint
1 Bouton “L-Mode” (Mode L) (déverrouillage)
2 Té m o i n “ L - M O D E ”
2
L-Mode1
Nombre
de bips Fonctionnement du
mode Pas de sillage Affichage
du comp-
teur de vi- tesse nu- mérique
Activé Com-
mence à
clignoter
Désactivé Arrête de
clignoter
UF2T74F0.book Page 39 Thursday, June 26, 2014 8:41 AM

Utilisation du scooter nautique
40
REMARQUE:
Les bips et l’affichage clignotant du comp-
teur de vitesse numérique confirment égale-
ment l’activation du système d’assistance à
la navigation. (Cf. page 41 pour plus d’infor-
mations sur le système d’assistance à la na-
vigation.)
Pour activer le mode Pas de sillage :
(1) Relâchez le levier d’accélération et lais-sez le moteur revenir au ralenti.
(2) Appuyez sur le contacteur “NO-WAKE MODE” et maintenez-le enfoncé. Dès
que l’avertisseur sonore émet trois bips
rapides et que le chiffre “8” (si les kilomè-
tres sont sélectionnés) ou “5” (si les miles
sont sélectionnés) commence à clignoter
sur l’affichage du compteur de vitesse
numérique, le mode Pas de sillage est
activé. Maintenez la manette des gaz en
position complètement fermée (ralenti)
lorsque le mode Pas de sillage est activé.
REMARQUE:
L’affichage du compteur de vitesse numé-
rique clignote de manière continue lorsque le
mode Pas de sillage est activé.
Pour désactiver le mode Pas de sillage :
Exécutez l’une des opérations suivantes.
Lorsque le mode Pas de sillage est désactivé,
l’avertisseur sonore émet deux bips rapides
et l’affichage du compteur de vitesse numé-
rique arrête de clignoter.
Appuyez sur le contacteur “NO-WAKE
MODE”.
Actionnez le levier d’accélération.
Engagez la manette RiDE.
REMARQUE:
Le mode Pas de sillage est également désac-
tivé lorsque le moteur est à l’arrêt.
1Contacteur “NO-WAKE MODE”
1
UF2T74F0.book Page 40 Thursday, June 26, 2014 8:41 AM
