2015 YAMAHA FX HO Manuale de Empleo (in Spanish)

Rótulos generales e importantes
1
SJU36452

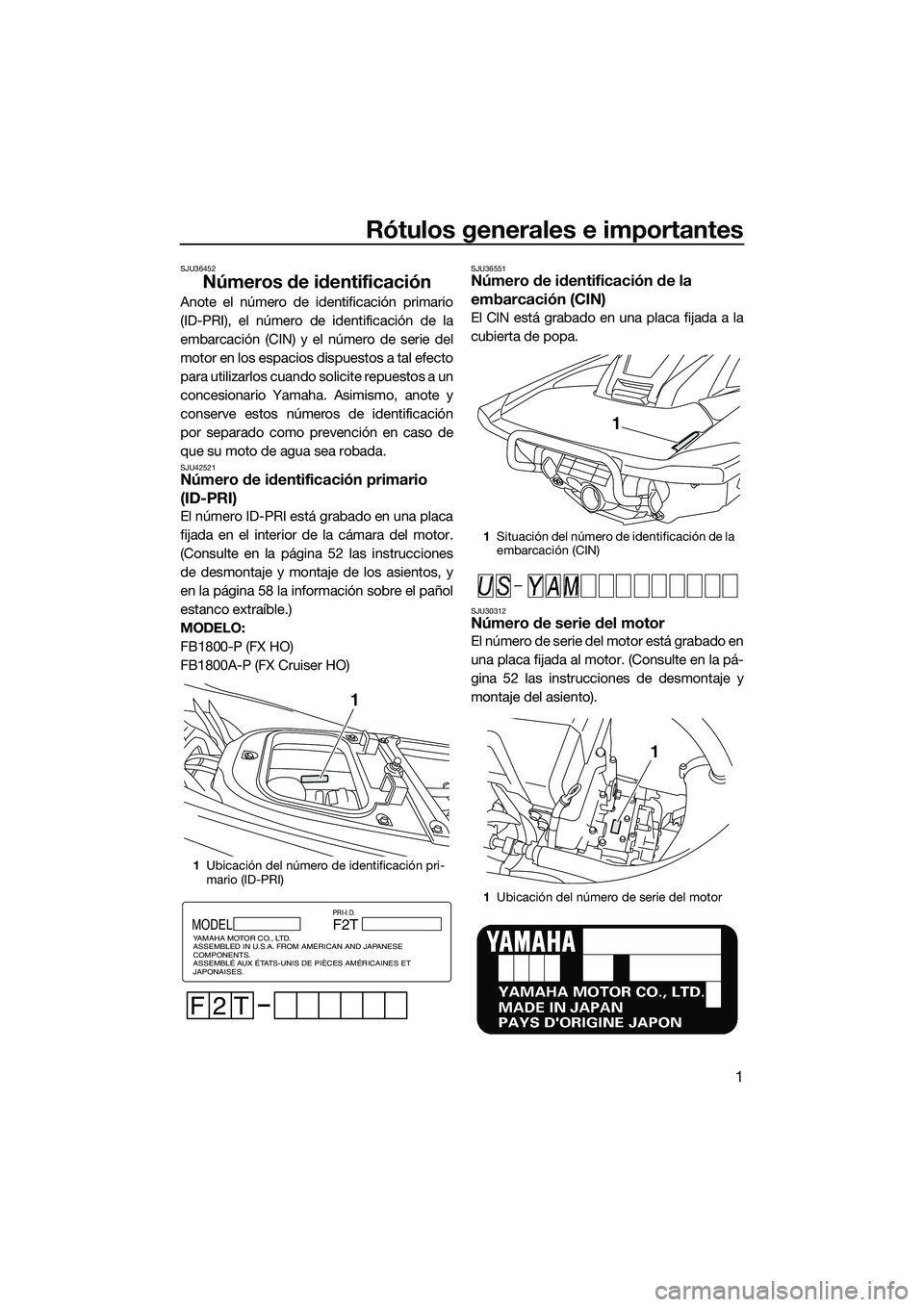

Números de identificación
Anote el número de identificación primario
(ID-PRI), el número de identificación de la
embarcación (CIN) y el número de serie del
motor en los espacios dispuestos a tal efecto
para utilizarlos cuando solicite repuestos a un
concesionario Yamaha. Asimismo, anote y
conserve estos números de identificación
por separado como prevención en caso de
que su moto de agua sea robada.
SJU42521Número de identificación primario
(ID-PRI)
El número ID-PRI está grabado en una placa
fijada en el interior de la cámara del motor.
(Consulte en la página 52 las instrucciones
de desmontaje y montaje de los asientos, y
en la página 58 la información sobre el pañol
estanco extraíble.)
MODELO:
FB1800-P (FX HO)
FB1800A-P (FX Cruiser HO)
SJU36551Número de identificación de la
embarcación (CIN)
El ClN está grabado en una placa fijada a la
cubierta de popa.
SJU30312Número de serie del motor
El número de serie del motor está grabado en
una placa fijada al motor. (Consulte en la pá-
gina 52 las instrucciones de desmontaje y
montaje del asiento).
1Ubicación del número de identificación pri-
mario (ID-PRI)
1
MODELF2T
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2T
1Situación del número de identificación de la
embarcación (CIN)
1 Ubicación del número de serie del motor
1
1
UF2T74S0.book Page 1 Thursday, June 26, 2014 9:14 AM

Rótulos generales e importantes
2
SJU42031Rótulo de la fecha de fabricación
Este rótulo está fijado a la parte superior de la
culata. (Consulte en la página 52 las instruc-
ciones de desmontaje y montaje del asiento,
y en la página 98 las instrucciones de des-
montaje y montaje de la tapa del motor).
SJU30321
Información del modeloSJU30332Placa del fabricante
Una moto de agua con esta etiqueta cumple
ciertas partes de la directiva del Parlamento
Europeo relativa a maquinaria.
Una parte de la información figura en la placa
del fabricante que está fijada a la embarca-
ción. En los apartados correspondientes de
este manual se facilita una explicación com-
pleta de esta información.
Categoría de esta moto de agua: C
Categoría C:
Esta moto de agua está diseñada para nave-
gar con un viento máximo de fuerza 6 en la
escala Beaufort y las alturas de oleaje corres-
pondientes (alturas significativas de hasta 2
m (6.56 ft); ver la NOTA siguiente). Tales con-
diciones pueden darse con tiempo modera-
do en aguas interiores expuestas, estuarios y
aguas costeras.
1Ubicación del rótulo de la fecha de fabrica-
ción
1
1Ubicación de la placa del fabricante
1
UF2T74S0.book Page 2 Thursday, June 26, 2014 9:14 AM

Rótulos generales e importantes
3

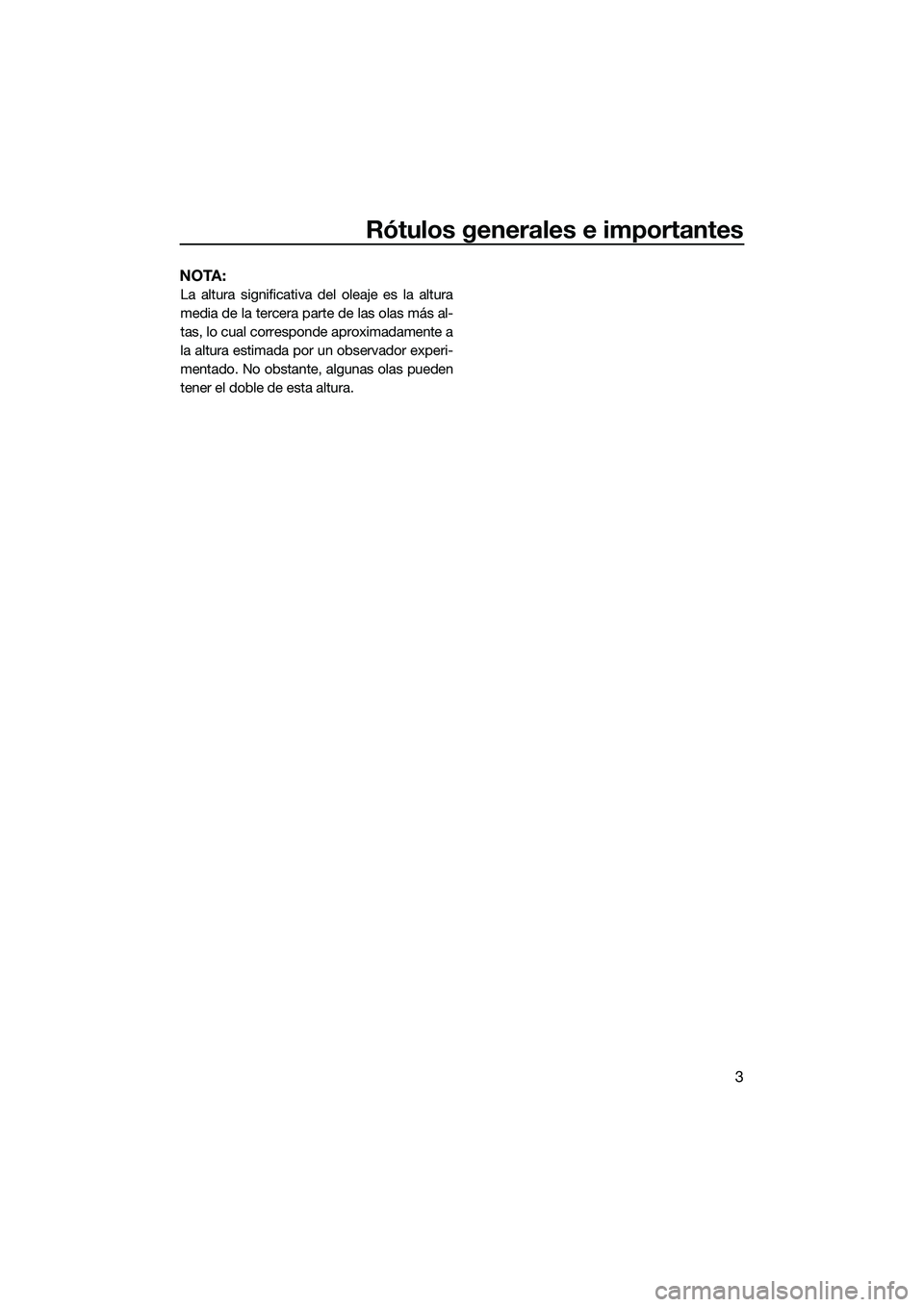

NOTA:
La altura significativa del oleaje es la altura
media de la tercera parte de las olas más al-
tas, lo cual corresponde aproximadamente a
la altura estimada por un observador experi-
mentado. No obstante, algunas olas pueden
tener el doble de esta altura.
UF2T74S0.book Page 3 Thursday, June 26, 2014 9:14 AM

Rótulos generales e importantes
4
SJU30453

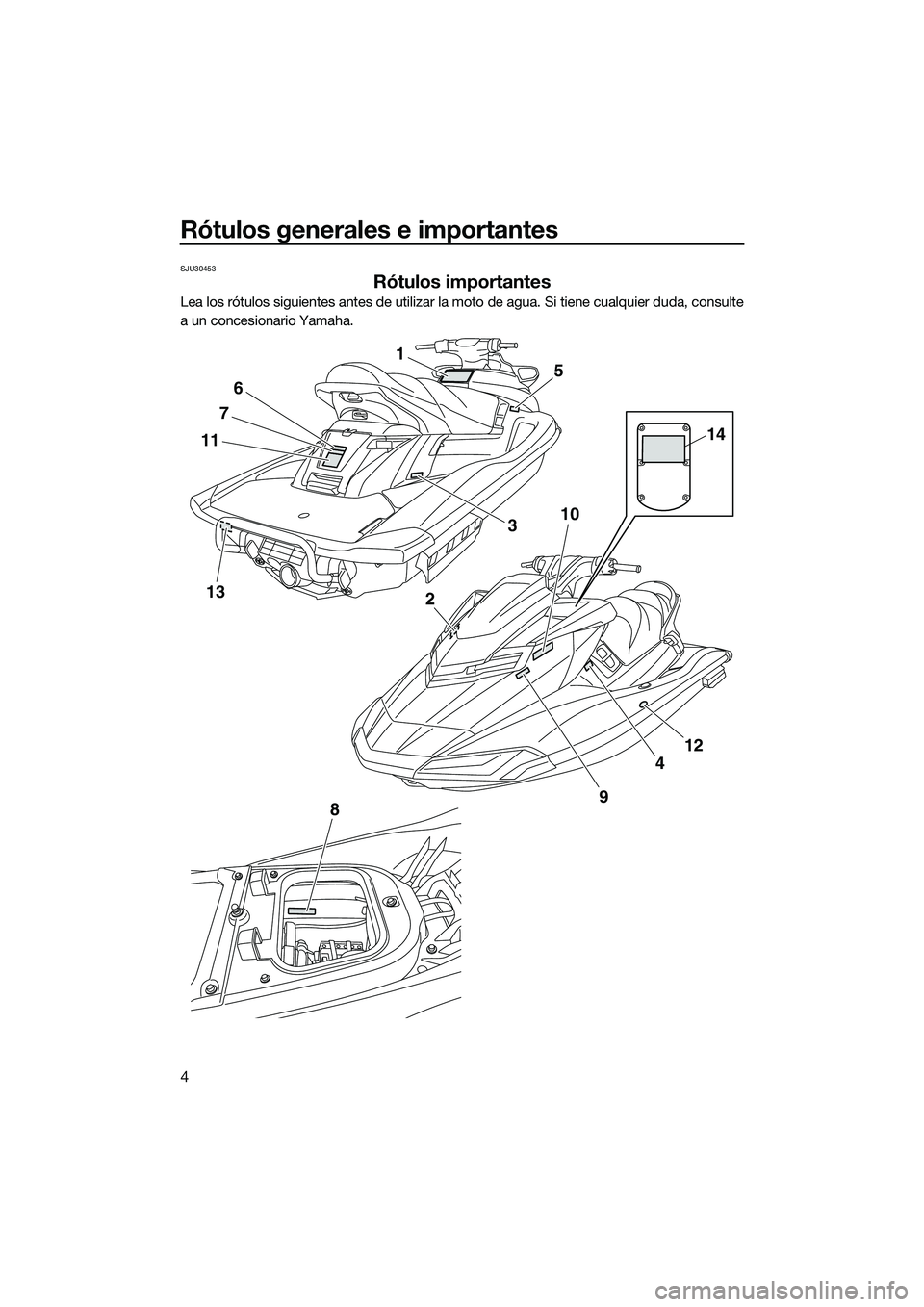

Rótulos importantes
Lea los rótulos siguientes antes de utilizar la moto de agua. Si tiene cualquier duda, consulte
a un concesionario Yamaha.
13
1
11
7
6
10
2
8
4
12
9
5
3
14
UF2T74S0.book Page 4 Thursday, June 26, 2014 9:14 AM

Rótulos generales e importantes
5

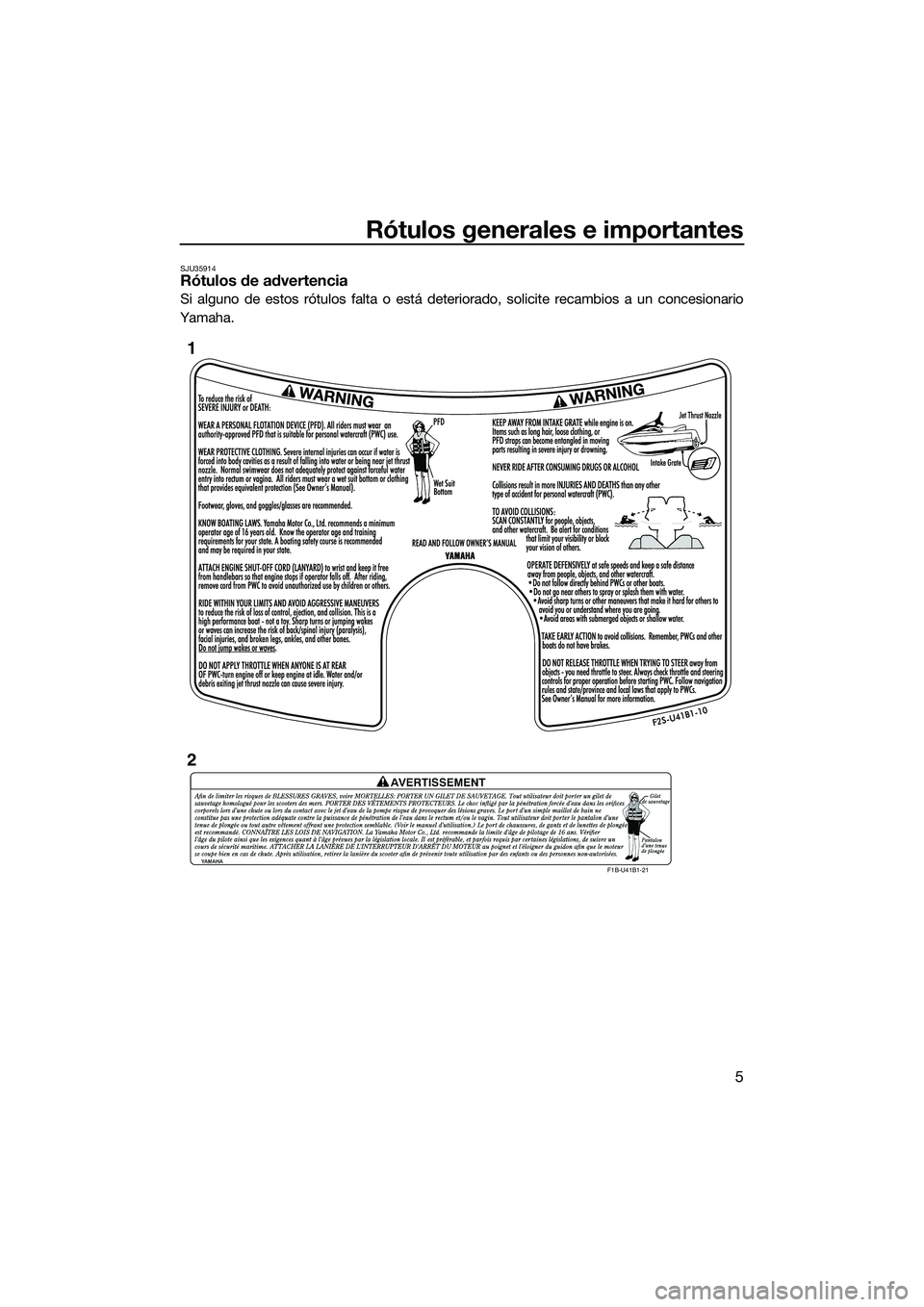

SJU35914Rótulos de advertencia
Si alguno de estos rótulos falta o está deteriorado, solicite recambios a un concesionario
Yamaha.
F1B-U41B1-21
1
2
UF2T74S0.book Page 5 Thursday, June 26, 2014 9:14 AM

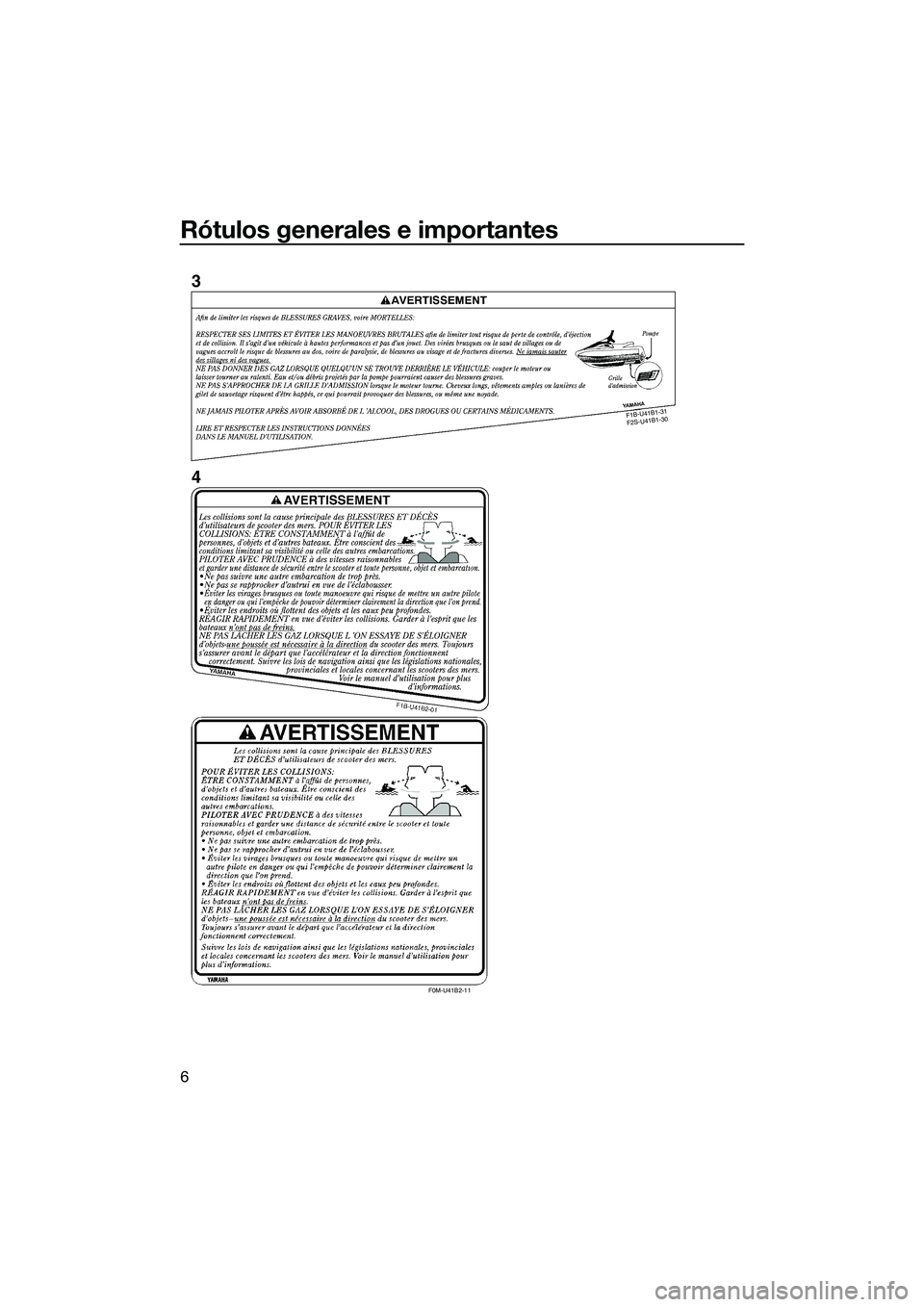

Rótulos generales e importantes
6
F1B -U 41 B1-3
1
F 2S -U 41B 1-3
0
F0M-U41B2-11
3
4
UF2T74S0.book Page 6 Thursday, June 26, 2014 9:14 AM

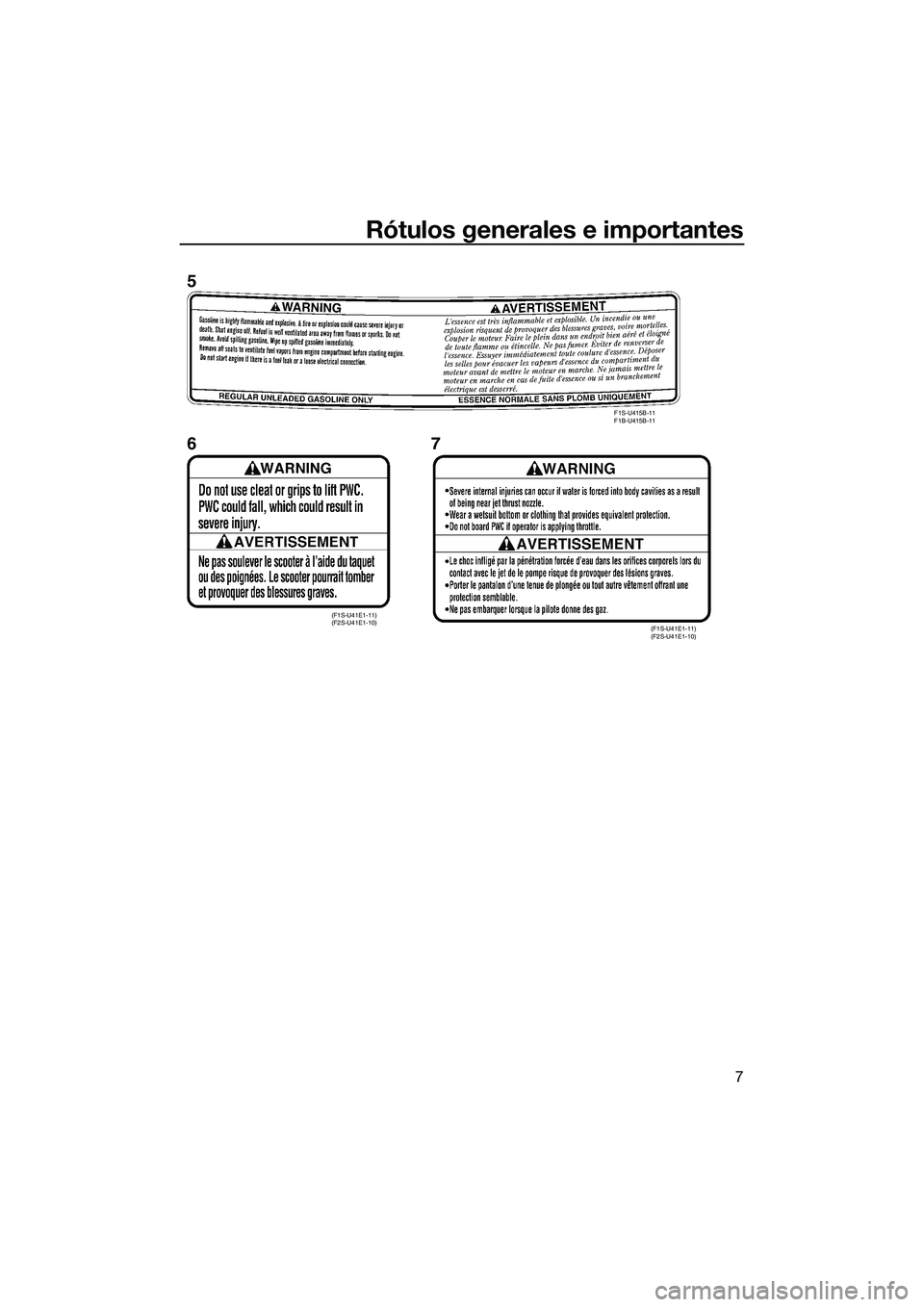

Rótulos generales e importantes
7
F1S-U415B-11
F1B-U415B-11
(F1S-U41E1-11)
(F2S-U41E1-10)(F1S-U41E1-11)
(F2S-U41E1-10)
5
67
UF2T74S0.book Page 7 Thursday, June 26, 2014 9:14 AM

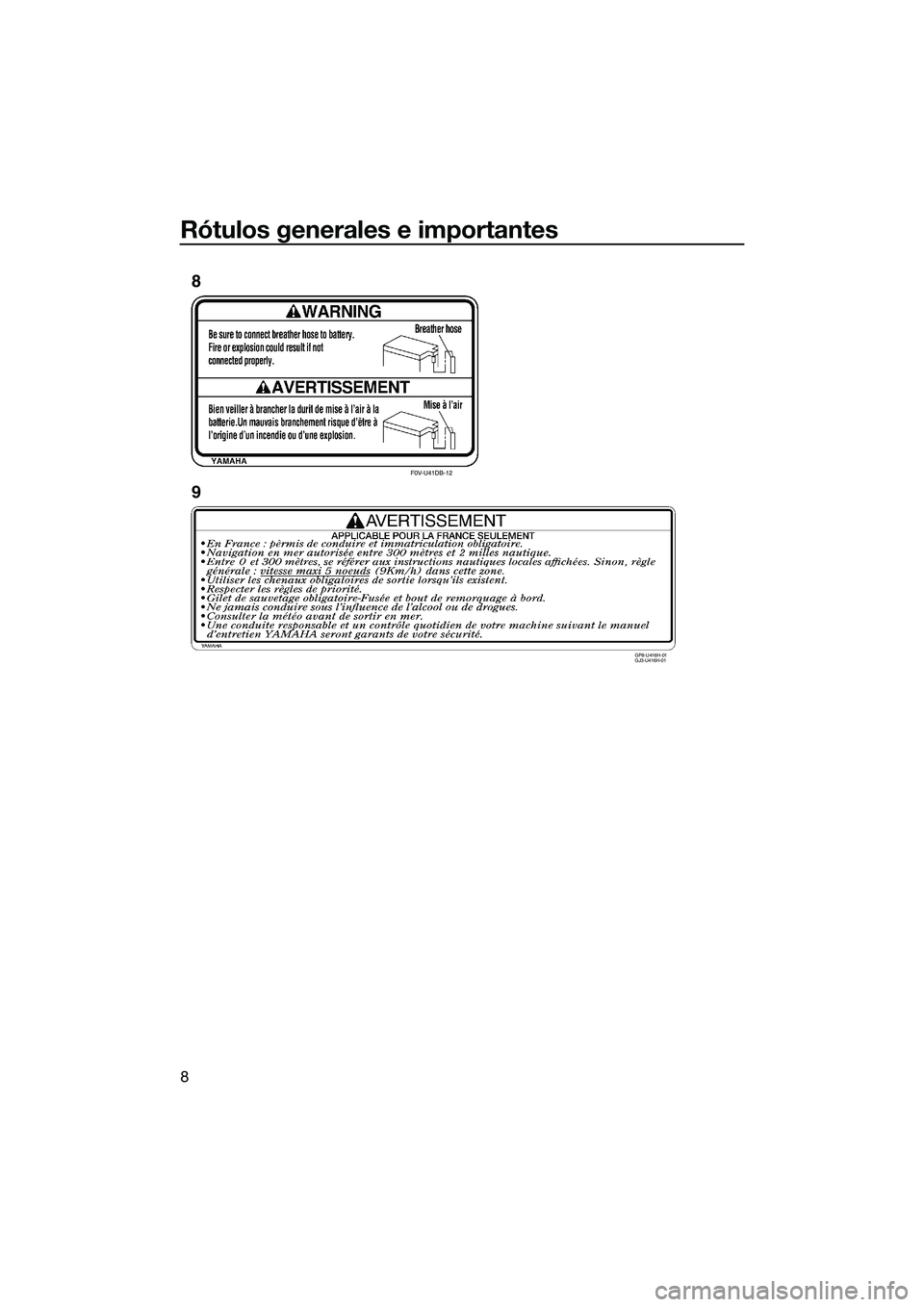

Rótulos generales e importantes
8
F0V-U41DB-12
GP8-U416H-01
GJ3-U416H-01
8
9
UF2T74S0.book Page 8 Thursday, June 26, 2014 9:14 AM
