CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2230 mm (87.8 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale: 1325/1455 mm (52.2/57.3 in)
Altezza alla sella: 805/825 mm (31.7/32.5 in)
Passo:
1545 mm (60.8 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata: 3100 mm (122.0 in)Peso:Peso in ordine di marcia:289 kg (637 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata: 1298 cm3
Alesaggio × corsa:
79.0 × 66.2 mm (3.11 × 2.61 in)
Rapporto di compressione:
10.8 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:3.80 L (4.02 US qt, 3.34 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 4.00 L (4.23 US qt, 3.52 Imp.qt)Olio del car dano:Tipo:
Olio ingranaggi della trasmissione ad
albero SAE 80W-90 API GL-5 originali
Yamaha
Quantità:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Impianto di raffre ddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso): 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantità di riserva carburante: 5.5 L (1.45 US gal, 1.21 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:1MC1 00Can dela/-e:Produttore/modello:
NGK/CPR8EA-9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.563 (75/48)
Trasmissione finale: Ad albero
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1MCH2H0.book Page 1 Thursday, May 29, 2014 10:12 AM

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:2.698 (35/37 x 21/27 x 33/9)
Tipo di trasmissione: Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.529 (43/17)
2ª: 1.773 (39/22)
3ª: 1.348 (31/23)
4ª:
1.077 (28/26)
5ª: 0.929 (26/28)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza: 26.00 grado
Avancorsa: 109 mm (4.3 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT023F F
Produttore/modello: METZELER/Roadtec Z8
Pneumatico posteriore:Tipo:Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BT023R F
Produttore/modello: METZELER/Roadtec Z8 CCarico:Carico massimo:215 kg (474 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Condizione di carico: 90–215 kg (198–474 lb)
Anteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Marcia ad alta velocità: Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Impianto d i frenatura unificato:Comando:
Attivato dal freno posterioreFreno anteriore:Tipo:A doppio disco
Comando: Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:A disco singolo
Comando:
Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota: 135 mm (5.3 in)
U1MCH2H0.book Page 2 Thursday, May 29, 2014 10:12 AM

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
125 mm (4.9 in)Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 60.0 W/55.0 W × 2
Lampada biluce fanalino/stop: 12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
LED
Indicatore di direzione posteriore: 12 V, 21.0 W × 2
Luce ausiliaria: LED
Luce targa:
12 V, 5.0 W × 1 Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia “SET” regolatore automatico della
velocità: LED
Spia “ON” regolatore automatico della
velocità: LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione del sistema di controllo
della trazione: LED
Fusibili:Fusibile principale 1:50.0 A
Fusibile principale 2: 30.0 A
Fusibile del faro:
25.0 A
Fusibile luce stop: 1.0 A Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione: 20.0 A
Fusibile motorino ventola radiatore:
10.0 A × 2
Fusibile delle luci di emergenza: 7.5 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile del regolatore automatico della
velocità: 1.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile di backup: 7.5 A
Fusibile del motorino del parabrezza: 20.0 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U1MCH2H0.book Page 3 Thursday, May 29, 2014 10:12 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401

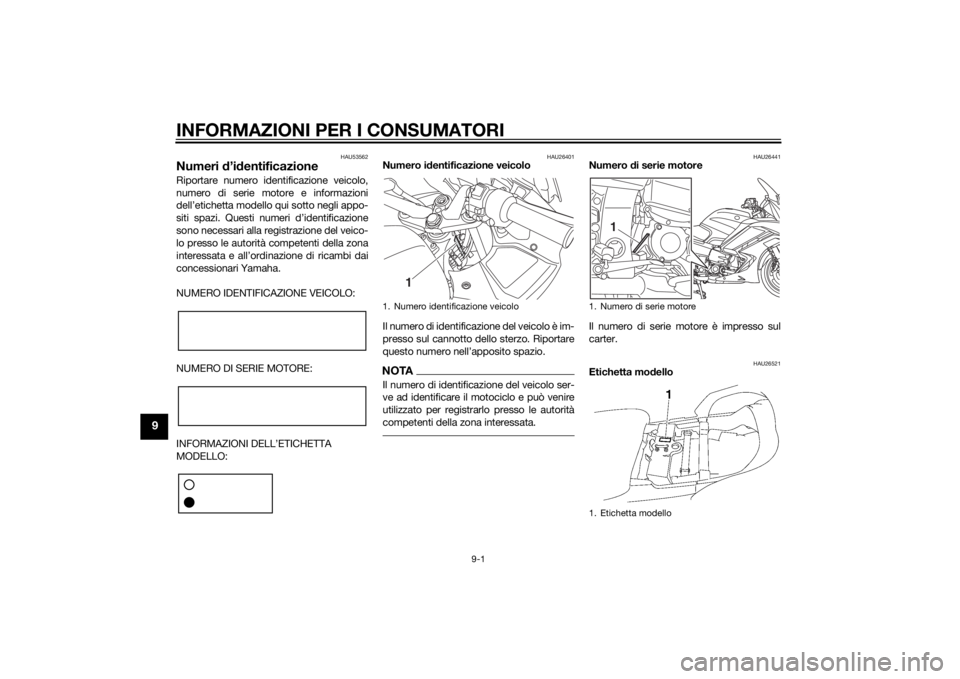

Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26441
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26521
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
U1MCH2H0.book Page 1 Thursday, May 29, 2014 10:12 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-32.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
U1MCH2H0.book Page 2 Thursday, May 29, 2014 10:12 AM
