MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21385
Comprobación del juego libre del
puño del aceleradorEl juego libre del puño del acelerador debe
medir 1.0–3.0 mm (0.04–0.12 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase. Ralentí del motor:
1000–1100 r/min
1. Juego libre del puño del acelerador
1
U1MCS2S0.book Page 20 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
SAU2177A
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
Hasta 90 kg (198 lb) de carga:
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Tr a s e r o :
290 kPa (2.90 kgf/cm2, 42 psi)
De 90 kg (198 lb) a la carga máxi-
ma:
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Tr a s e r o :
290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Tr a s e r o :
290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*:
215 kg (474 lb)
* Peso total del conductor, el pasaje-

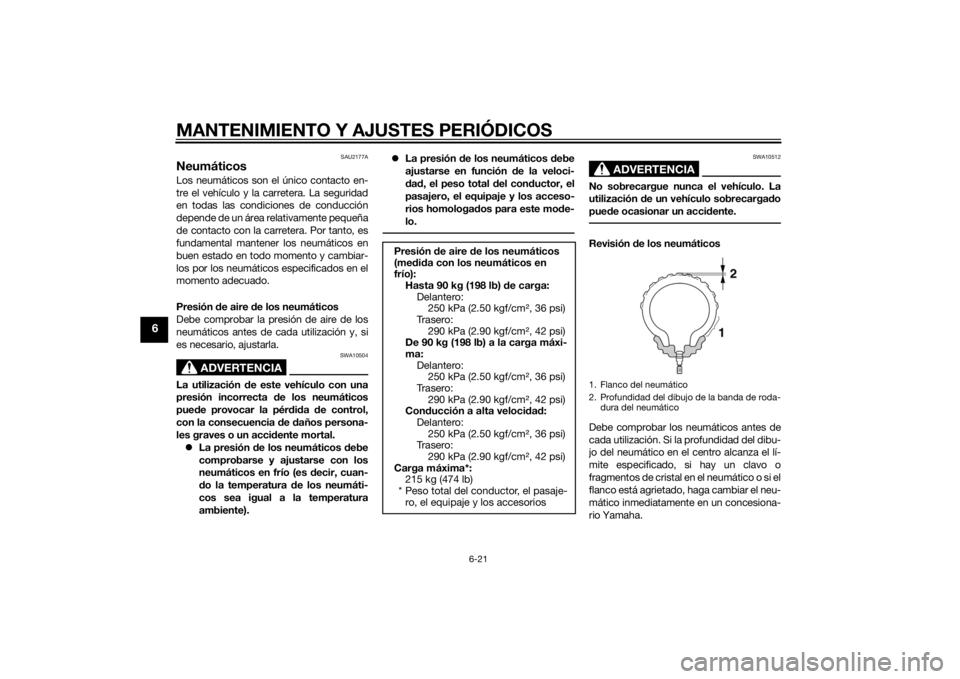

ro, el equipaje y los accesorios 1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
U1MCS2S0.book Page 21 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6
Freno trasero
EmbragueNOTAEl depósito del líquido de freno trasero se
encuentra detrás del panel C. (Véase la pá-
gina 6-9).
ADVERTENCIA
SWA16031
Un mantenimiento inadecuado puede
mermar la capacidad de frenada o afec-
tar al funcionamiento del embrague. Ob-
serve las precauciones siguientes:
Si el líquido de frenos o embrague
es insuficiente, puede penetrar aire
en el sistema y reducirse la capaci-
dad de frenada o la funcionalidad
del embrague.
Limpie los tapones de llenado antes
de extraerlos. Utilice únicamente lí-
quido de frenos DOT 4 procedente
de un recipiente precintado.
Utilice únicamente el líquido de fre-
nos especificado; de lo contrario
pueden deteriorarse las juntas de
goma y producirse fugas.
Añada el mismo tipo de líquido de
freno. Si se añade un líquido d
e fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.
Evite que penetre agua o polvo en el
depósito del líquido de freno o em-
brague cuando añada líquido. Elagua disminuye significativamente
el punto de ebullición del líquido y
puede provocar una obstrucción
por vapor, mientras que la suciedad
puede atascar las válvulas de la uni-
dad hidráulica del sistema ABS.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente el
líquido que se haya derramado.El diafragma del depósito de líquido de fre-
no o embrague se deformará por la presión
negativa si el nivel de líquido disminuye de-
masiado. Asegúrese de devolver al diafrag-
ma su forma original antes de colocarlo en
el depósito del líquido de freno o embra-
gue.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Un nivel bajo del líquido del embra-
gue puede ser indicativo de una fuga en el
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de frenos y embrague espe-
cificado:
Líquido de frenos DOT 4
U1MCS2S0.book Page 26 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
sistema de embrague; por tanto, debe
comprobar si hay alguna fuga en el siste-
m a. S i el ni v el d e l í qu i d o de fr e n o s o e m br a-
gue disminuye de forma repentina, solicite
a un concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
SAU22754
Cambio de los líquidos de freno y
embragueSolicite a un concesionario Yamaha que
cambie los líquidos de frenos y embrague
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase. Además, se deben cambiar las jun-
tas de aceite de las bombas y las pinzas de
freno y embrague, así como los tubos de
freno y embrague según los intervalos indi-
cados a continuación o siempre que estén
dañados o presenten fugas.
Juntas de estanqueidad: cambiar
cada dos años.
Tubo de freno y tubo flexible del em-
brague: cambiar cada cuatro años.
SAU23098
Comprobación y engrase de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se daña el alojamiento exterior de los
cables, es posible que se origine óxido
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañados lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712]
Lubricante recomendado:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
U1MCS2S0.book Page 27 Tuesday, June 10, 2014 10:30 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
dañará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU54671
CuidadosSi bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el
aspecto general de una motocicleta. El cui-
dado frecuente y adecuado no sólo se
ajusta a los términos de la garantía, sino
que además mantiene la buena imagen de
la motocicleta, prolonga su vida útil y opti-
miza sus prestaciones.
Antes de limpiarlo
1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas y los ejes de las ruedas.
Enjuague siempre la suciedad y el
desengrasador con agua.Limpieza
ATENCIÓN
SCA10773
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona
afectada durante más tiempo del
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
zona con agua, séquela inmediata-
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias con
agua, se puede diluir en ella un de-
tergente suave. Se debe eliminar
con agua abundante todo resid
uo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
U1MCS2S0.book Page 1 Tuesday, June 10, 2014 10:30 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
3. Se recomienda aplicar un aerosol an-
ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10801
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.NOTASolicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26244
AlmacenamientoPeriodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.Periodo largo
Antes de guardar la motocicleta durante
varios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
U1MCS2S0.book Page 3 Tuesday, June 10, 2014 10:30 AM

ESPECIFICACIONES
8-2
8
Relación de reducción secundaria:
2.698 (35/37 x 21/27 x 33/9)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
2.529 (43/17)
2a:
1.773 (39/22)
3a:
1.348 (31/23)
4a:
1.077 (28/26)
5a:
0.929 (26/28)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT023F F
Fabricante/modelo:
METZELER/Roadtec Z8
Neumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/BT023R F
Fabricante/modelo:
METZELER/Roadtec Z8 CCarga:Carga máxima:
215 kg (474 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Condiciones de carga:
90–215 kg (198–474 lb)
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Sistema de freno unificado:Operación:
Se activa con el freno traseroFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135 mm (5.3 in)
U1MCS2S0.book Page 2 Tuesday, June 10, 2014 10:30 AM
