FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento empiece a parpadear, ponga gasoli-
na lo antes posible.
Al girar la llave a la posición “ON”, todos los
segmentos del visor multifunción se en-
cienden una vez para comprobar el circuito
eléctrico.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un fallo en el circuito eléc-
trico, todos los segmentos comienzan aparpadear. Cuando ocurra esto, haga revi-
sar el circuito eléctrico en un concesionario
Yamaha.
Indicador Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.
Circule a una velocidad constante.
Seleccione la marcha adecuada para
la velocidad del vehículo.
Indicador de la marcha seleccionada
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “ ” y mediante la luz indicadora
de punto muerto “ ”.
Indicador de modo de conducción
1. Indicador de gasolina
GEARNA.TEM
P
C.TEM
P
1
1. Indicador Eco “ECO”
GEARNA.TEM
P
C.TEM
P
1
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada
1. Indicador de modo de conducción
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
GEARNA.TEM
P
C.TEM
P
1
U1MCS2S0.book Page 11 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
Hay 3 indicadores de información. El indi-
cador de información seleccionado se pue-
de cambiar pulsando el interruptor de
selección.
Los indicadores de información muestran
los elementos siguientes:
un indicador del cuentakilómetros
cuentakilómetros parciales
un cuentakilómetros parcial en reser-
va de gasolina
un indicador del alcance de la autono-
mía estimada
un indicador del tiempo transcurrido
un indicador de la temperatura am-
biente
un indicador de temperatura del líqui-
do refrigerante
un indicador del consumo medio de
gasolina
un indicador del consumo instantáneo
de gasolina
Se pueden seleccionar los elementos que
se muestran en cada indicador de informa-
ción.
Para ajustar o seleccionar los elementos
que se muestran, consulte la página 3-16.Cuentakilómetros:
Cuentakilómetros parciales:“TRIP-1” y “TRIP-2” muestran la distancia
recorrida desde que se pusieron a cero por
última vez.
Cuando quedan aproximadamente 5.5 L
(1.45 US gal, 1.21 Imp.gal) de gasolina en
el depósito, el último segmento del indica-
dor de combustible comienza a parpadear.
Asimismo, el indicador de información
cambia automáticamente a cuentakilóme-
tros parcial en reserva “TRIP-F” y se inicia
el recuento de la distancia recorrida desde
ese punto.En ese caso, al pulsar el interruptor de se-
lección la indicación cambia entre los dife-
rentes indicadores de información en el
orden siguiente:
TRIP-F → Indicador–1 → Indicador–2 → In-
dicador–3 → TRIP-F
Para poner a cero un cuentakilómetros par-
cial, utilice el interruptor de selección para
seleccionar el indicador de información
que contiene el cuentakilómetros parcial.
Pulse el botón “RESET” brevemente de
modo que el cuentakilómetros parcial par-
padee y, a continuación, vuelva a pulsar el
botón “RESET” durante al menos 2 segun-
dos mientras el cuentakilómetros parcial
esté parpadeando. Si no pone a cero de
forma manual el cuentakilómetros parcial
en reserva de gasolina, este se pondrá a
20
ODO km
5.0
TRIP-1 km
7.0
TRIP-2 km
GEAR4
3.4
TRIP-F km
U1MCS2S0.book Page 13 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circui-
tos eléctricos. Si se detecta un fallo en
cualquiera de estos circuitos, la luz de avi-
so de avería del motor se enciende y el in-
dicador muestra un código de error.
Si el indicador muestra algún código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador.
Si se detecta un fallo en los circuitos del
sistema inmovilizador, la luz indicadora de
dicho sistema parpadea y el indicador de
información muestra un código de error
cuando se gira la llave a la posición “ON”.NOTASi el indicador de información muestra el
código de error 52, el problema puede de-
berse a interferencias del transpondedor.
Si se produce este error, intente lo siguien-
te.1. Utilice la llave de registro de código
para arrancar el motor.NOTACompruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismollavero. Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.ATENCIÓN
SCA11591
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
SAU49432
D-mode (modo de conducción)D-mode es un sistema de rendimiento del
motor controlado de forma electrónica con
dos modalidades (modo de recreo “T” y
modo deportivo “S”).
Pulse el selector “MODE” para cambiar en-
tre los modos de conducción. (Consulte en
la página 3-24 una explicación del selector
de modo de conducción).NOTAAntes de utilizar el sistema D-mode debe
entender su funcionamiento y el del selec-
tor de modo de conducción.Modo de recreo “T”
El modo de recreo “T” es adecuado para
distintas condiciones de conducción.1. Selector de modo de conducción “MODE”
STOPM
O
D
ERUNSTART
1
U1MCS2S0.book Page 22 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-26
3
SAU26825
Maneta de frenoLa maneta del freno se encuentra en el lado
derecho del manillar. Para accionar el freno
delantero, apriete la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la
maneta del freno.
SAU39541
Pedal de frenoEl pedal de freno está situado en el lado de-
recho del vehículo.
Este modelo está equipado con un sistema
de freno unificado.
Con el pedal de freno se acciona el freno
trasero y parte del freno delantero. Para ob-
tener una frenada máxima, utilice simultá-
neamente la maneta del freno y el pedal de
freno.
SAU54532
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
El ABS funciona mejor con distan-
cias de frenada largas.
En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.

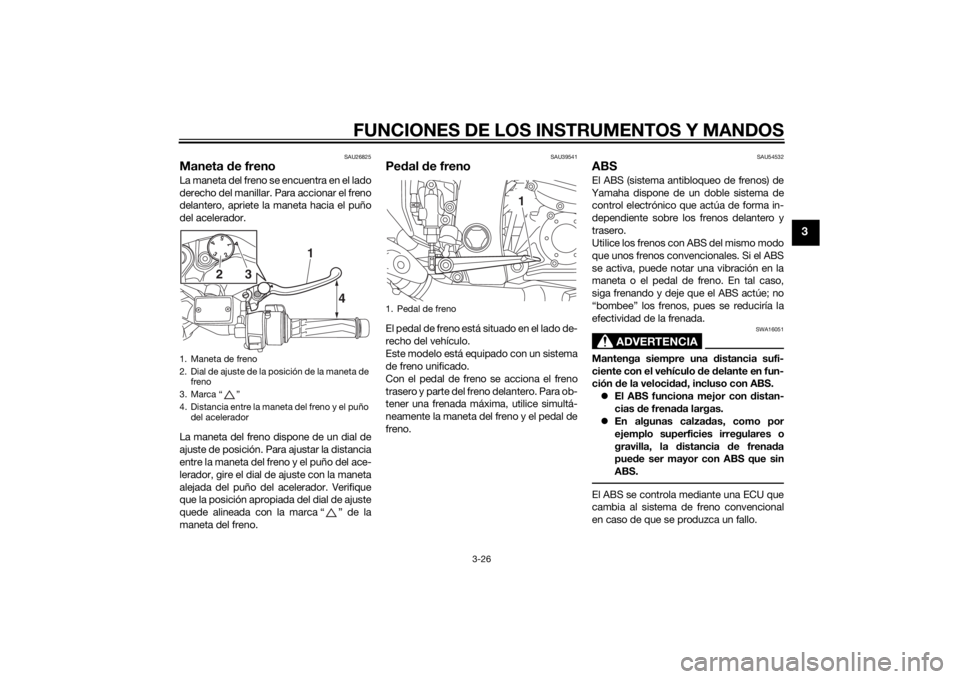

1. Maneta de freno
2 . D i al d e aj u s t e d e l a po s ic i ó n d e l a m a n e t a de
freno
3. Marca “ ”
4. Distancia entre la maneta del freno y el puño
del acelerador
15
43
2
4 1
3
2
1. Pedal de freno
1
U1MCS2S0.book Page 26 Tuesday, June 10, 2014 10:30 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
ATENCIÓN
SCA10261
Incluso con la transmisión en la po-
sición de punto muerto, no des-
cienda pendientes durante
periodos de tiempo prolongados
con el motor parado ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuando el motor está
funcionando. Un engrase inadecua-
do puede averiar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un
cambio forzado.
SAU16811
Consejos para reducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17124
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 4500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y el aceite
del engranaje final y sustituir el cartucho
o elemento del filtro de aceite.
[SCA10333]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 5400 r/min.
U1MCS2S0.book Page 3 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU55251
NOTAEl filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos o polvorientos.
Mantenimiento del freno y el embrague hidráulicos
• Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los
cilindros de desembrague, y cambie los líquidos de freno y embrague.
• Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.26*Interruptores de fre-
no delantero y tra-
sero• Comprobar funcionamiento.√√√√√√
27Piezas móviles y ca-
bles• Lubricar.√√√√√
28*Puño del acelerador• Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del
puño.√√√√√
29*Luces, señales e in-
terruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.√√√√√√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1MCS2S0.book Page 8 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
SAU19653
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4…1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acoplador de la bobina de
encendido puede romperse. Puede re-
sultar difícil de retirar la tapa de bujía de-
bido a que la junta de goma situada en
su extremo aprieta mucho. Para retirar
la tapa de bujía, simplemente gírela en
una y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra di-
rección mientras la empuja.
Bujía especificada:
NGK/CPR8EA-9
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1MCS2S0.book Page 12 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
5. Añada líquido refrigerante o agua des-
tilada para elevar el nivel hasta la mar-
ca de nivel máximo y coloque el tapón
del depósito. ¡ADVERTENCIA! Quite
solamente el tapón del depósito de
líquido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15162]
ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.
[SCA10473]
6. Monte el panel.
SAU33032
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]SAU20474
Limpieza del elemento del filtro
de aireDebe limpiar o cambiar el filtro de aire se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase. Limpie o cambie según sea necesa-
rio el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el panel B. (Véase la página
6-9).
2. Desmonte el soporte de admisión de
aire quitando el tornillo y los tornillos
de fijación rápida.
3. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
1. Tapón del depósito de líquido refrigerante
1
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Soporte de la toma de aire
2. Tornillo de fijación rápida
3. Tornillo
1
3
2
U1MCS2S0.book Page 18 Tuesday, June 10, 2014 10:30 AM
