2015 YAMAHA FJR1300A USB

INHALTSICHERHEIT SINFORMATIONEN .... 1-1
BE SCHREIBUNG .............................. 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und Instrumente ................................. 2-3
ARMATUREN,
BEDIENUNG SELEMENTE UND
DEREN FUNKTION ........................... 3-1
System der Wegfahrsperre............. 3-1
Zünd-/Lenkschloss......................... 3-2
Kontrollleuchten und Warnleuchten .............................. 3-4
Tempomat ...................................... 3-6
Multifunktionsmesser-Einheit ....... 3-10
D-Modus (Antriebsmodus) ........... 3-23
Lenkerarmaturen .......................... 3-24
Kupplungshebel ........................... 3-25
Fußschalthebel ............................. 3-26
Handbremshebel .......................... 3-26
Fußbremshebel............................. 3-27
ABS .............................................. 3-27
Traktionskontrollsystem ............... 3-28
Tankverschluss............................. 3-30
Kraftstoff ....................................... 3-31
Kraftstofftank-Belüftungsschlauch/ Überlaufschlauch ...................... 3-32
Katalysatoren................................ 3-33
Sitzbank ........................................ 3-33 Fahrersitzhöhe einstellen .............. 3-35
Ablagefächer ................................. 3-37
Zubehörkasten .............................. 3-37
Einstellen des
Scheinwerferlichtkegels............. 3-38
Lenkerposition .............................. 3-38
Öffnen und Schließen der Verkleidungs-
Ventilationsöffnungen ................ 3-39
Rückspiegel .................................. 3-40
Teleskopgabel einstellen............... 3-40
Federbein einstellen ...................... 3-42
Seitenständer ................................ 3-43
Zündunterbrechungs- u. Anlasssperrschalter-System...... 3-44
Nebenverbraucheranschluss- Buchse....................................... 3-46
ZU IHRER S ICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN .................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNG SHINWEI SE .................. 5-1
Motor anlassen ............................... 5-1
Schalten .......................................... 5-2
Tipps zum Kraftstoffsparen............. 5-3
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4 REGELMÄ
SSIGE WARTUNG UND
EINS TELLUNG .................................. 6-1
Bordwerkzeug ................................ 6-2
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und Schmiertabelle ............................ 6-5
Abdeckungen abnehmen und
montieren .................................... 6-9
Zündkerzen prüfen ....................... 6-12
Motoröl und Ölfilterpatrone .......... 6-13
Achsantriebsöl .............................. 6-15
Kühlflüssigkeit............................... 6-17
Luftfiltereinsatz reinigen................ 6-18
Leerlaufdrehzahl prüfen ................ 6-19
Spiel des Gasdrehgriffs prüfen ..... 6-20
Ventilspiel ..................................... 6-20
Reifen............................................ 6-20
Gussräder ..................................... 6-23
Kupplungshebel............................ 6-23
Spiel des Handbremshebels prüfen ........................................ 6-23
Bremslichtschalter ........................ 6-24

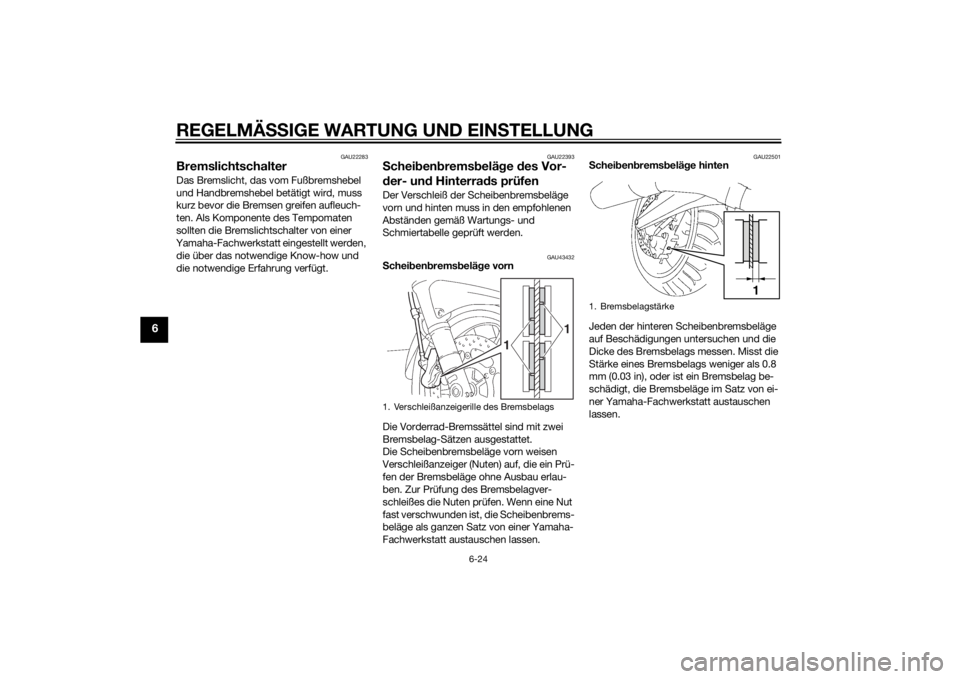

Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 6-24
Brems- und Kupplungsflüssigkeitsstand
prüfen ........................................ 6-25
Wechseln der Brems- und Kupplungsflüssigkeit ................. 6-26U1MCG2G0.book Page 1 Wednesday, June 4, 2014 8:49 AM

INHALT
Bowdenzüge prüfen und schmieren ..................................6-27
Gasdrehgriff und Gaszug kontrollieren und schmieren.......6-27

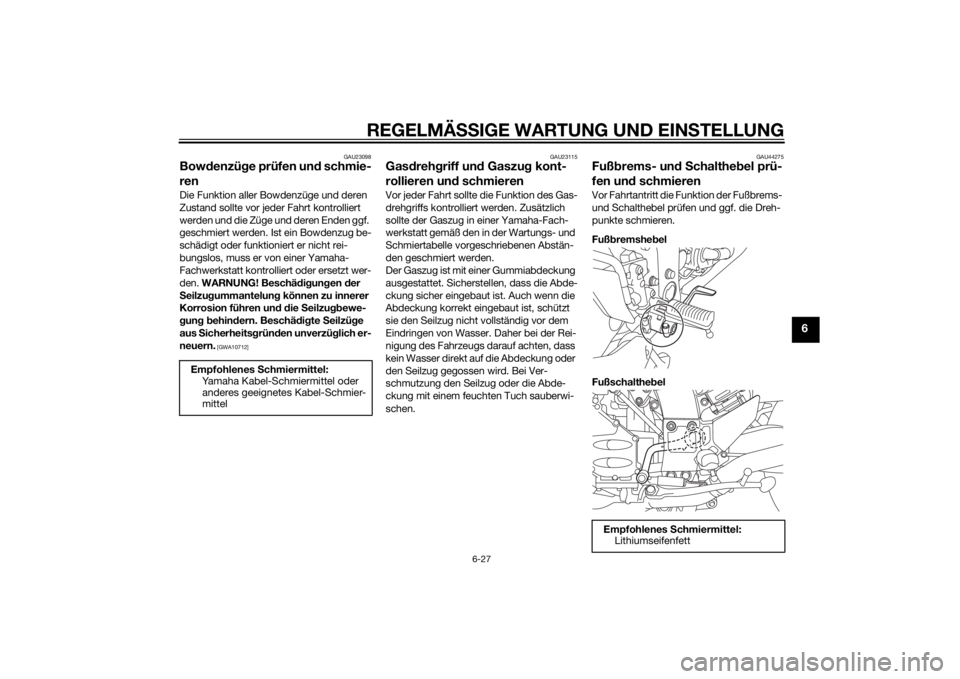

Fußbrems- und Schalthebel
prüfen und schmieren ................6-27
Handbrems- und Kupplungshebel prüfen und schmieren ................6-28
Haupt- und Seitenständer prüfen und schmieren ...........................6-28
Hinterradaufhängung schmieren ...6-28
Schwingen-Drehpunkte
schmieren ..................................6-29
Teleskopgabel prüfen ....................6-29
Lenkung prüfen .............................6-30
Radlager prüfen .............................6-30
Batterie ..........................................6-30
Sicherungen wechseln ..................6-32
Scheinwerferlampe........................6-33
Standlicht ......................................6-34
Vorderer Blinker.............................6-34
Eine hintere Blinkerlampe oder eine Rücklicht-/
Bremslicht-Lampe
auswechseln ..............................6-34
Kennzeichenleuchten-Lampe
auswechseln ..............................6-35
Fehlersuche ...................................6-36
Fehlersuchdiagramme ...................6-37 PFLEGE UND S
TILLLEGUNG DE S
MOTORRAD S.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege .............................................. 7-1
Abstellen ......................................... 7-4
TECHNI SCHE DATEN ...................... 8-1
KUNDENINFORMATION .................. 9-1
Identifizierungsnummern ................ 9-1
INDEX .............................................. 10-1
U1MCG2G0.book Page 2 Wednesday, June 4, 2014 8:49 AM

1-1
1
SICHERHEIT SINFORMATIONEN
GAU1028B
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:  Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
 Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
 Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.  Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
 Die vorwiegende Ursache für
Auto/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen-
den Farben. • Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
 An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi- ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.U1MCG2G0.book Page 1 Wednesday, June 4, 2014 8:49 AM

BESCHREIBUNG
2-2
2
GAU10421

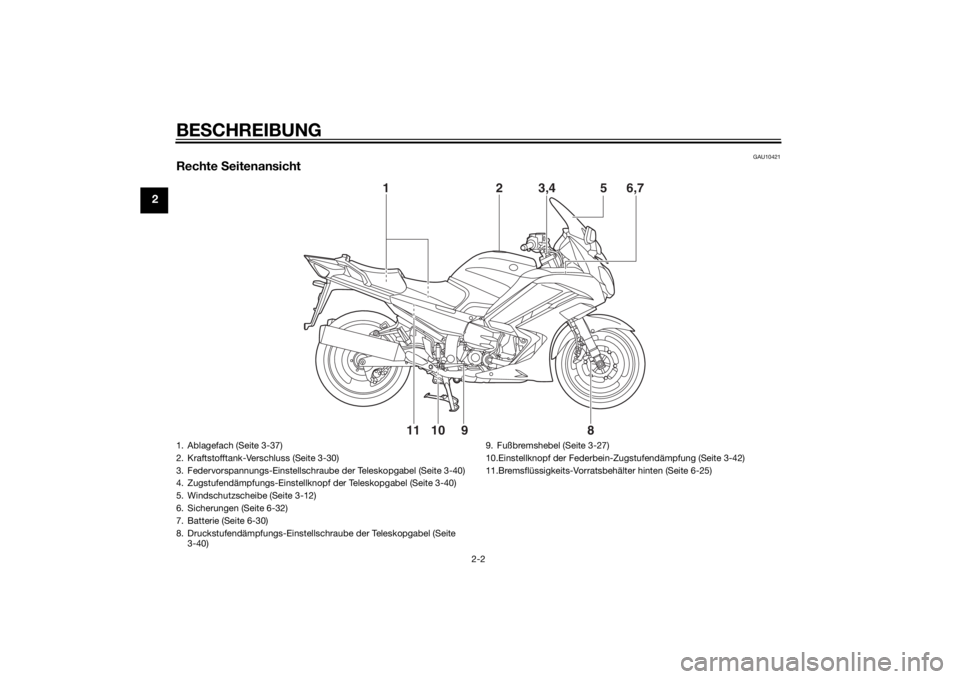

Rechte Seitenansicht
8
91011 6,7
5
3,42
1
1. Ablagefach (Seite 3-37)
2. Kraftstofftank-Verschluss (Seite 3-30)
3. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-40)
4. Zugstufendämpfungs-Einstellknopf der Teleskopgabel (Seite 3-40)
5. Windschutzscheibe (Seite 3-12)
6. Sicherungen (Seite 6-32)
7. Batterie (Seite 6-30)
8. Druckstufendämpfungs-Einstellsch raube der Teleskopgabel (Seite
3-40) 9. Fußbremshebel (Seite 3-27)
10.Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-42)
11.Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-25)U1MCG2G0.book Page 2 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-27
3
GAU39541

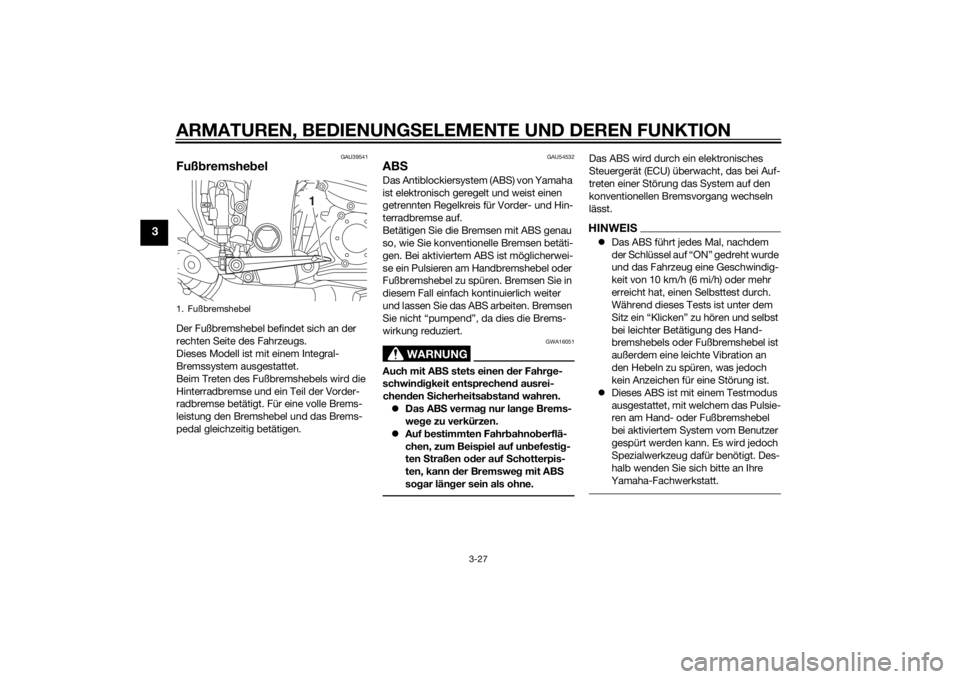

Fußbremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Fahrzeugs.
Dieses Modell ist mit einem Integral-
Bremssystem ausgestattet.
Beim Treten des Fußbremshebels wird die
Hinterradbremse und ein Teil der Vorder-
radbremse betätigt. Für eine volle Brems-
leistung den Bremshebel und das Brems-
pedal gleichzeitig betätigen.
GAU54532
AB SDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist unter dem
Sitz ein “Klicken” zu hören und selbst
bei leichter Betätigung des Hand-
bremshebels oder Fußbremshebel ist
außerdem eine leichte Vibration an
den Hebeln zu spüren, was jedoch
kein Anzeichen für eine Störung ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
1. Fußbremshebel
1
U1MCG2G0.book Page 27 Wednesday, June 4, 2014 8:49 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-18
6
system nicht g eg en Frost un d Kor-
rosion geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so bal d wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels re duziert wir d.
[GCA10473]
6. Die Abdeckung montieren.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAU20474
Luftfiltereinsatz reini
genDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger
zu reinigen oder ggf. zu ersetzen.

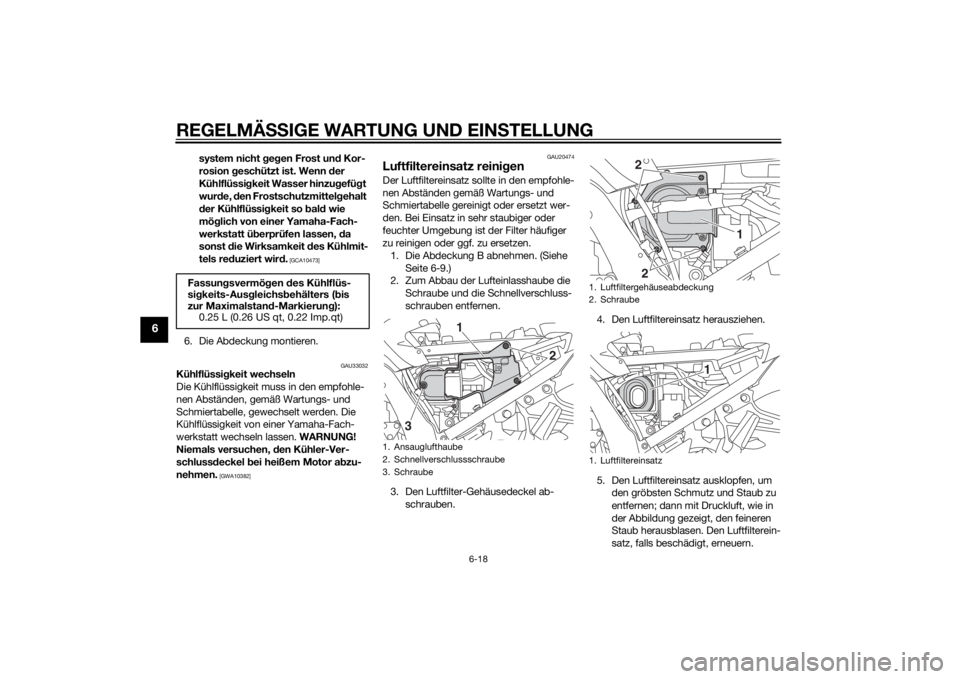

1. Die Abdeckung B abnehmen. (Siehe Seite 6-9.)
2. Zum Abbau der Lufteinlasshaube die
Schraube und die Schnellverschluss-
schrauben entfernen.
3. Den Luftfilter-Gehäusedeckel ab- schrauben. 4. Den Luftfiltereinsatz herausziehen.
5. Den Luftfiltereinsatz ausklopfen, um
den gröbsten Schmutz und Staub zu
entfernen; dann mit Druckluft, wie in
der Abbildung gezeigt, den feineren
Staub herausblasen. Den Luftfilterein-
satz, falls beschädigt, erneuern.
Fassun
gsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Ansauglufthaube
2. Schnellverschlussschraube
3. Schraube
1
3
2
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2
2 1
1
U1MCG2G0.book Page 18 Wednesday, June 4, 2014 8:49 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-24
6
GAU22283
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Als Komponente des Tempomaten
sollten die Bremslichtschalter von einer
Yamaha-Fachwerkstatt eingestellt werden,
die über das notwendige Know-how und
die notwendige Erfahrung verfügt.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU43432
S chei ben brems beläg e vorn
Die Vorderrad-Bremssättel sind mit zwei
Bremsbelag-Sätzen ausgestattet.
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
GAU22501
S chei ben brems belä ge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 0.8
mm (0.03 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
1. Verschleißanzeigerille des Bremsbelags
1
1
1. Bremsbelagstärke
1
U1MCG2G0.book Page 24 Wednesday, June 4, 2014 8:49 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-27
6
GAU23098
Bowdenzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilz ug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU44275
Fuß brems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschaltheb el
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
Empfohlenes Schmiermittel:
Lithiumseifenfett
U1MCG2G0.book Page 27 Wednesday, June 4, 2014 8:49 AM
