2015 YAMAHA FJR1300A Betriebsanleitungen (in German)

DIC183
FJR1300A
BEDIENUNGSANLEITUNG
1MC-28199-GH
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
[German (G)]

GAU70090
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.

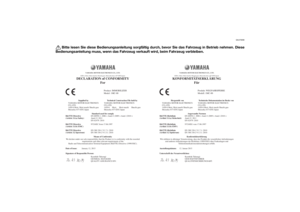

Date of issue:
Signature of Responsible Person: January 12, 2015
Product: IMMOBILIZER
Model: 1MC-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive

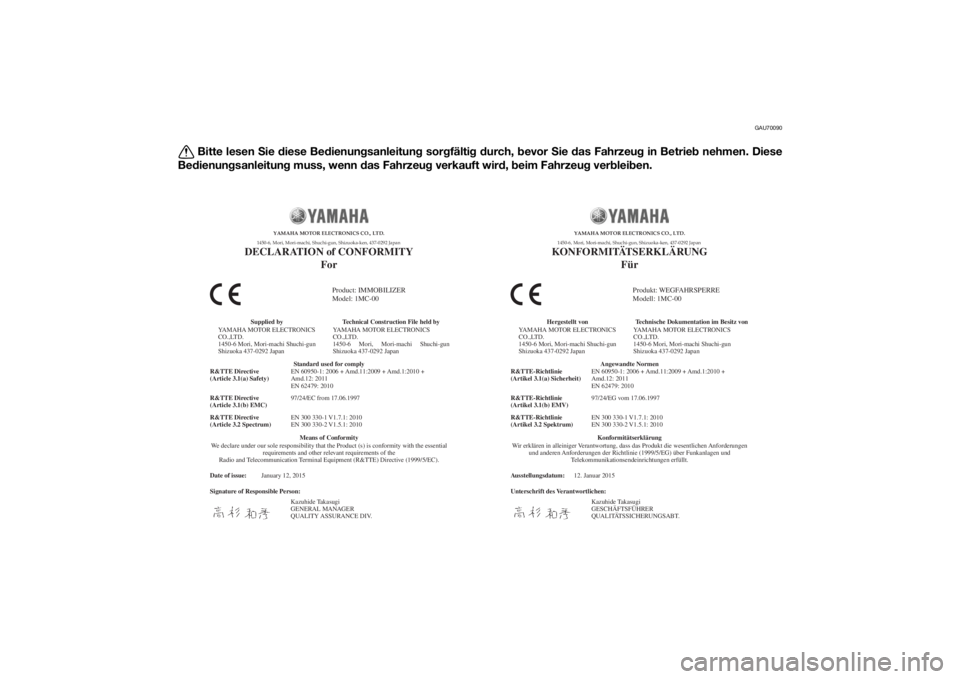

(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Ausstellungsdatum:
Unterschrift des Verantwortlichen: 12. Januar 2015
Produkt: WEGFAHRSPERRE
Modell: 1MC-00
Hergestellt von
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GESCHÄFTSFÜHRER
QUALITÄTSSICHERUNGSABT. 97/24/EG vom 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technische Dokumentation im Besitz von
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE-Richtlinie
(Artikel 3.1(a) Sicherheit)
R&TTE-Richtlinie
(Artikel 3.1(b) EMV)
R&TTE-Richtlinie
(Artikel 3.2 Spektrum)KONFORMITÄTSERKLÄRUNG Für
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Angewandte Normen
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das Produkt die wesentlichen Anforderungen und anderen Anforderungen der Richtlinie (1999/5/EG) über Funkanlagen und Telekommunikationsendeinrichtungen erfüllt.
U1MCGHG0.book Page 1 Tuesday, May 12, 2015 9:49 AM

VORWORT
GAU10103
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine FJR1300A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser FJR1300A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrads. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität de r Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und dies er
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung waren.
Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA10032
Diese Anleitun g aufmerksam un d vollstän dig vor d er Inbetrieb nahme des Motorra ds durchlesen.
U1MCG2G0.book Page 1 Wednesday, June 4, 2014 8:49 AM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden. Dies ist
das Sicherheits-Warnsym bol. Es warnt Sie vor potenziellen Verletzun gsg efahren.
Befol gen Sie alle S icherheitsanweisun gen, die diesem Symb ol fol gen, um mö gliche schwere
o der tö dliche Verletzun gen zu vermei den.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, d ie, wenn sie nicht vermie-
d en wir d, zu tö dlichen o der schweren Verletzun gen führen kann.
Das Zeichen ACHTUNG bed eutet, dass spezielle Vorsichtsmaßnahmen getroffen wer den
müssen, um eine Beschä dig ung d es Fahrzeu gs o der an deren Ei gentums zu vermei den.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
U1MCG2G0.book Page 1 Wednesday, June 4, 2014 8:49 AM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10201
FJR1300A
BEDIENUNGSANLEITUNG
©2015 Yamaha Motor Co., Ltd.
1. Auflage, April 2015
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
U1MCGHG0.book Page 2 Tuesday, May 12, 2015 9:49 AM

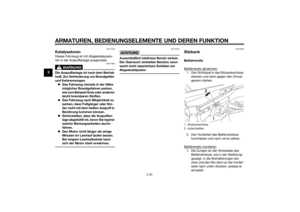

INHALTSICHERHEIT SINFORMATIONEN .... 1-1
BE SCHREIBUNG .............................. 2-1

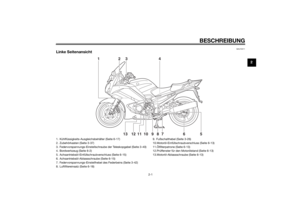

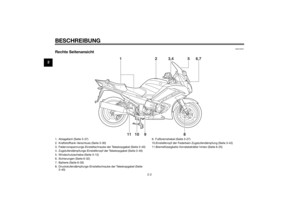

Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2

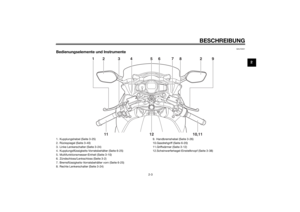

Bedienungselemente und Instrumente ................................. 2-3
ARMATUREN,
BEDIENUNG SELEMENTE UND
DEREN FUNKTION ........................... 3-1
System der Wegfahrsperre............. 3-1

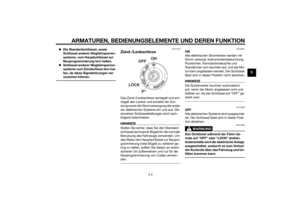

Zünd-/Lenkschloss......................... 3-2

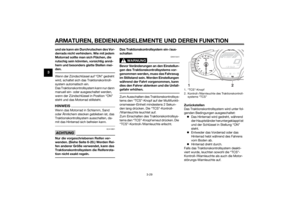

Kontrollleuchten und Warnleuchten .............................. 3-4
Tempomat ...................................... 3-6

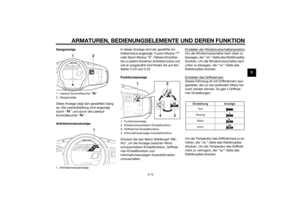

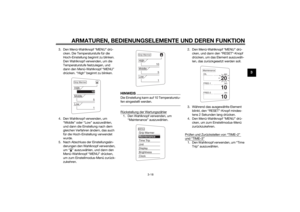

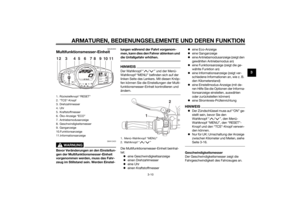

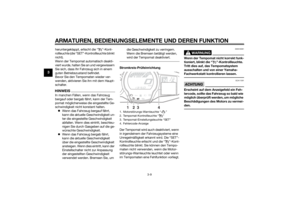

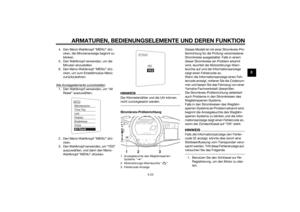

Multifunktionsmesser-Einheit ....... 3-10
D-Modus (Antriebsmodus) ........... 3-23

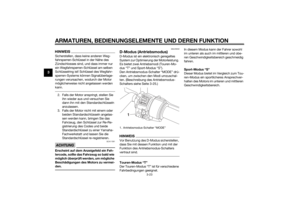

Lenkerarmaturen .......................... 3-24

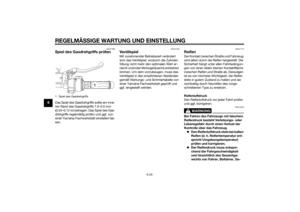

Kupplungshebel ........................... 3-25
Fußschalthebel ............................. 3-26

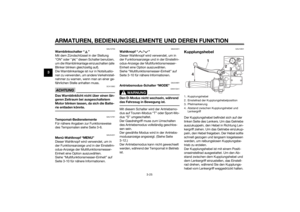

Handbremshebel .......................... 3-26
Fußbremshebel............................. 3-27
ABS .............................................. 3-27
Traktionskontrollsystem ............... 3-28
Tankverschluss............................. 3-30
Kraftstoff ....................................... 3-31

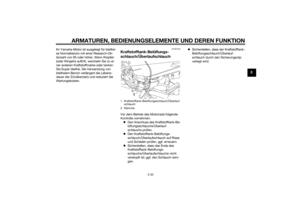

Kraftstofftank-Belüftungsschlauch/ Überlaufschlauch ...................... 3-32
Katalysatoren................................ 3-33
Sitzbank ........................................ 3-33 Fahrersitzhöhe einstellen .............. 3-35

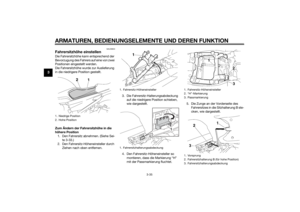

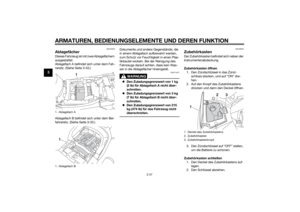

Ablagefächer ................................. 3-37
Zubehörkasten .............................. 3-37
Einstellen des

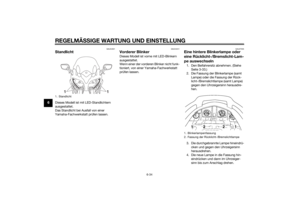

Scheinwerferlichtkegels............. 3-38

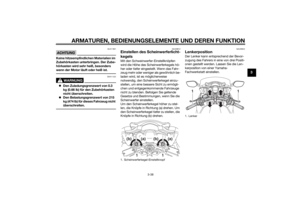

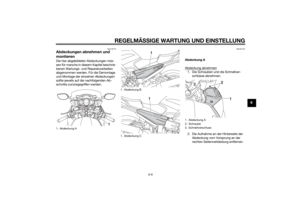

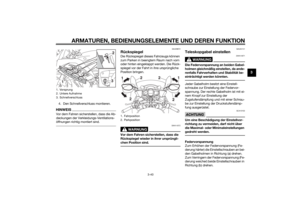

Lenkerposition .............................. 3-38
Öffnen und Schließen der Verkleidungs-
Ventilationsöffnungen ................ 3-39
Rückspiegel .................................. 3-40
Teleskopgabel einstellen............... 3-40

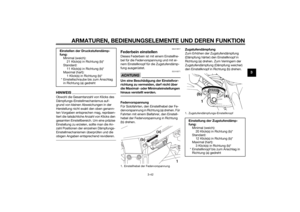

Federbein einstellen ...................... 3-42

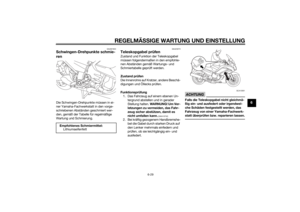

Seitenständer ................................ 3-43
Zündunterbrechungs- u. Anlasssperrschalter-System...... 3-44
Nebenverbraucheranschluss- Buchse....................................... 3-46
ZU IHRER S ICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN .................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNG SHINWEI SE .................. 5-1
Motor anlassen ............................... 5-1
Schalten .......................................... 5-2
Tipps zum Kraftstoffsparen............. 5-3
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4 REGELMÄ
SSIGE WARTUNG UND
EINS TELLUNG .................................. 6-1
Bordwerkzeug ................................ 6-2
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und Schmiertabelle ............................ 6-5

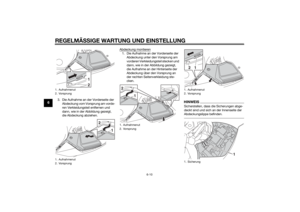

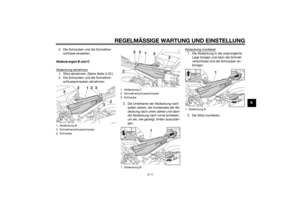

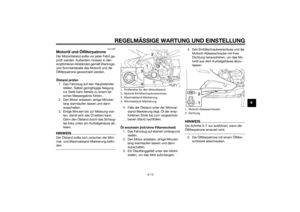

Abdeckungen abnehmen und
montieren .................................... 6-9
Zündkerzen prüfen ....................... 6-12

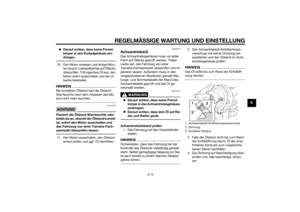

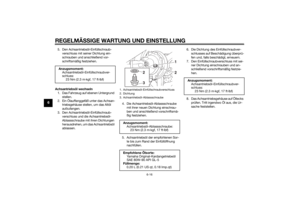

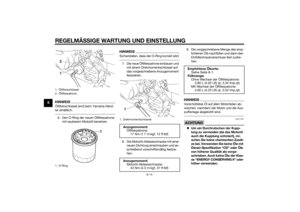

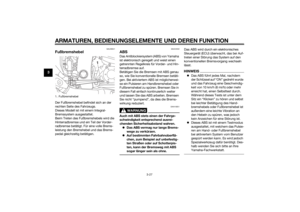

Motoröl und Ölfilterpatrone .......... 6-13
Achsantriebsöl .............................. 6-15
Kühlflüssigkeit............................... 6-17
Luftfiltereinsatz reinigen................ 6-18
Leerlaufdrehzahl prüfen ................ 6-19
Spiel des Gasdrehgriffs prüfen ..... 6-20
Ventilspiel ..................................... 6-20
Reifen............................................ 6-20
Gussräder ..................................... 6-23
Kupplungshebel............................ 6-23
Spiel des Handbremshebels prüfen ........................................ 6-23
Bremslichtschalter ........................ 6-24

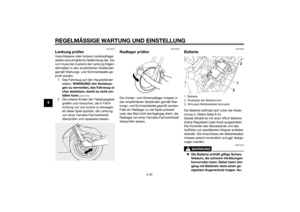

Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 6-24
Brems- und Kupplungsflüssigkeitsstand
prüfen ........................................ 6-25
Wechseln der Brems- und Kupplungsflüssigkeit ................. 6-26U1MCG2G0.book Page 1 Wednesday, June 4, 2014 8:49 AM

INHALT
Bowdenzüge prüfen und schmieren ..................................6-27
Gasdrehgriff und Gaszug kontrollieren und schmieren.......6-27
Fußbrems- und Schalthebel
prüfen und schmieren ................6-27
Handbrems- und Kupplungshebel prüfen und schmieren ................6-28
Haupt- und Seitenständer prüfen und schmieren ...........................6-28
Hinterradaufhängung schmieren ...6-28
Schwingen-Drehpunkte
schmieren ..................................6-29
Teleskopgabel prüfen ....................6-29
Lenkung prüfen .............................6-30
Radlager prüfen .............................6-30
Batterie ..........................................6-30

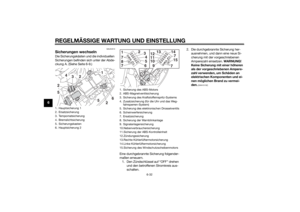

Sicherungen wechseln ..................6-32
Scheinwerferlampe........................6-33
Standlicht ......................................6-34
Vorderer Blinker.............................6-34
Eine hintere Blinkerlampe oder eine Rücklicht-/
Bremslicht-Lampe
auswechseln ..............................6-34
Kennzeichenleuchten-Lampe
auswechseln ..............................6-35
Fehlersuche ...................................6-36

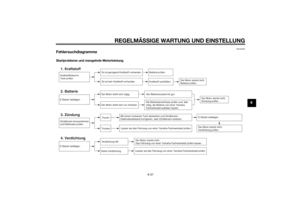

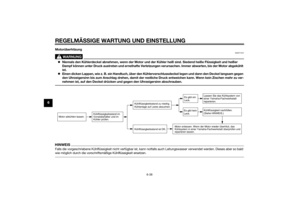

Fehlersuchdiagramme ...................6-37 PFLEGE UND S
TILLLEGUNG DE S
MOTORRAD S.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege .............................................. 7-1
Abstellen ......................................... 7-4
TECHNI SCHE DATEN ...................... 8-1
KUNDENINFORMATION .................. 9-1
Identifizierungsnummern ................ 9-1
INDEX .............................................. 10-1
U1MCG2G0.book Page 2 Wednesday, June 4, 2014 8:49 AM

1-1
1
SICHERHEIT SINFORMATIONEN
GAU1028B
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:  Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
 Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
 Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.  Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
 Die vorwiegende Ursache für
Auto/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen-
den Farben. • Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
 An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi- ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.U1MCG2G0.book Page 1 Wednesday, June 4, 2014 8:49 AM
