4-1. Mielőtt elindul
A gépjárm ű vezetése .........162
Rakomány és csomagok ...173
Utánfutó vontatása.............175
4-2. Vezetés Gyújtáskapcsoló (intelligens nyitási és indítórendszer
nélküli gépjárm űvek)........184
Motorindító gomb (intelligens nyitási és indítórendszerrel
felszerelt gépjárm űvek) ...187
Multidrive ...........................193
Kézi kapcsolású sebességváltó..................198
Irányjelz ő-kapcsolókar .......202
Rögzítő fék..........................203
4-3. A világítás és az ablaktörlők működtetése
Fényszórókapcsoló ............204
Ködlámpakapcsoló ............210
Els ő ablaktörl ő és -mosó ...212
Hátsó ablaktörlő
és -mosó .........................216
4-4. Tankolás Az üzemanyag-betölt őnyílás
zárósapka kinyitása .........218
4-5. Toyota Safety Sense Toyota Safety Sense .........222
PCS (ütközés elő tti
biztonsági rendszer) ........227
LDA (sávelhagyásra figyelmeztet ő rendszer) ...236
Automata távolsági fényszóró .........................241 4-6. A vezetéssegít
ő rendszerek
használata
Tempomat ......................... 245
Sebességhatároló ............. 249
Stop & Start rendszer ........ 253
Vezetéssegít ő
rendszerek ...................... 260
Dízel-részecskesz űrő
rendszer .......................... 265
4-7. Vezetési tanácsok Téli vezetési tanácsok ....... 267
5-1. Alapmű veletek
Audiorendszer típusok ...... 272
Kormányba épített audió-vezérl őgombok...... 274
USB-csatlakozó................. 275
5-2. Az audiorendszer használata Az audiorendszer optimális használata....................... 276
5-3. A rádió használata A rádió m űködése ............. 278
5-4. Audió CD-k és MP3-/ WMA-lemezek lejátszása
CD-lejátszó m űködtetése .. 283
5-5. Külső eszköz használata iPod hallgatása.................. 292
USB-adattároló eszköz hallgatása........................ 299
4Vezetés
5Audiorendszer

6
Tájékoztató
Kérjük, vegye figyelembe, hogy a kezelési útmutatóban található információk
valamennyi modellre érvényesek, és az útmutató az összes felszerelést ismer-
teti, beleértve a különféle rendelhet ő felszereléseket is. Ezért el őfordulhat,
hogy olyan felszerelés ismertetésével is találkozik, ami nem található meg az
Ön gépjármű vében.
A kezelési útmutatóban található m űszaki adatok a megjelenés id őpontjában
érvényes legfrissebb információk fel használásával készültek. Mivel azonban a
Toyota alapkoncepciója a folyamatos fejlesztés, az elő zetes bejelentés nélküli
változtatások jogát fenntartjuk.
A m űszaki adatoktól függ ően az ábrákon bemutatott gépjárm ű színe és felsze-
reltsége eltérhet az Ön gépjármű ve jellemzőitő l.
Jelenleg az eredeti Toyota és az utáng yártott alkatrészek és tartozékok egya-
ránt széles választékban kaphatók a ke reskedelmi forgalomban. A Toyota java-
solja, hogy csere esetén eredeti Toyota alkatrészeket használjon. Egyéb, meg-
felel ő min őség ű alkatrészek vagy tartozékok is alkalmazhatók. A Toyota nem
vállal felel ősséget vagy garanciát a nem eredeti Toyota gyártmányú alkatré-
szekre és tartozékokra, akár cserér ől, akár új alkatrész beépítésérő l legyen is
szó. A nem eredeti Toyota alkatrészek okozta károkra vagy teljesítményproblé-
mákra a Toyota garancia nem terjed ki.
A rádiófrekvenciás jeladórendszer gépjárm űvébe való beépítése a következ ő
elektronikus rendszerek m űködését befolyásolhatja:
Hengerenkénti üzemanyag-befecskendez ő rendszer/szekvenciális hengeren-
kénti üzemanyag-befecskendez ő rendszer
Tempomat (felszereltségt ől függ ően)
Blokkolásgátlós fékrendszer
SRS-légzsákrendszer
Övfeszítő k
Toyota Safety Sense
A rádiófrekvenciás jeladórendszer beépítésére vo\
natkozó óvintézkedésekkel
és speciális utasításokkal kapcsolatban feltétlenül kérje ki bármely \
hivatalos
Toyota márkakereskedés, szerviz vagy más, megfelel ő képesítéssel és felsze-
reléssel rendelkez ő szakember véleményét.
Ha rádiófrekvenciás jeladót szeretne besze relni, akkor kérésére bármely hiva-
talos Toyota márkakereskedés, szerviz vagy más, megfelel ő képesítéssel és
felszereléssel rendelkez ő szakember készséggel nyújt tájékoztatást a frekven-
ciasávokkal, az er ősítés szintjével, az antenna elhelyezésével és a besze\
relés-
re vonatkozó rendelkezésekkel kapcsolatban.
Fő kezelési útmutató
To y o ta g é p j á r m űvének tartozékai, alkatrészei és módosítása
Rádiófrekvenciás jeladórendszer beépítése

1073-1. Kulcsokra vonatkozó információk
3
Az egyes részegységek működtetése

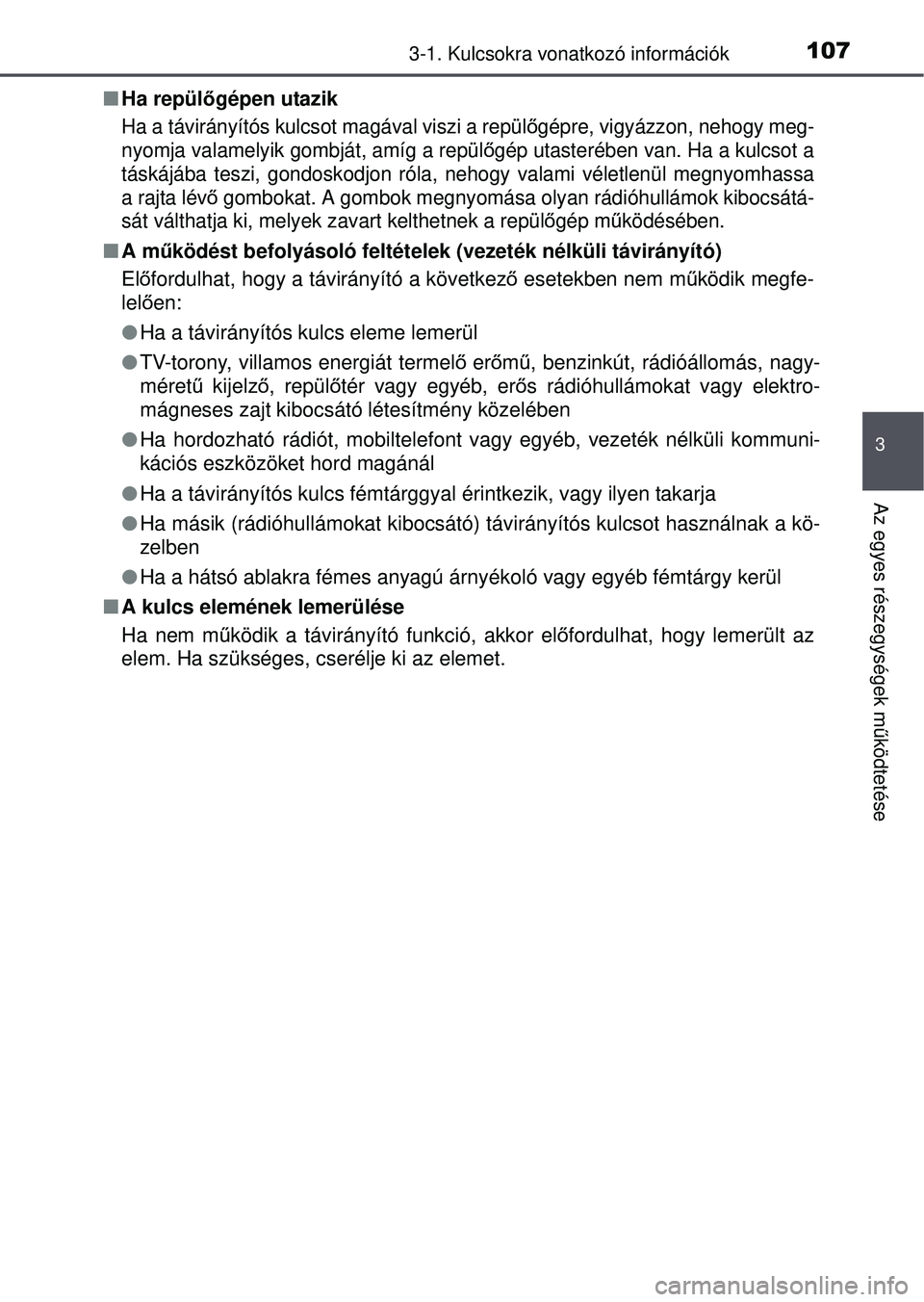

 Ha repülő gépen utazik
Ha a távirányítós kulcsot magával viszi a repül őgépre, vigyázzon, nehogy meg-
nyomja valamelyik gombját, amíg a repül őgép utasterében van. Ha a kulcsot a
táskájába teszi, gondoskodjon róla, neh ogy valami véletlenül megnyomhassa
a rajta lévő gombokat. A gombok megnyomása olyan rádióhullámok kibocsá\
tá-
sát válthatja ki, melyek zavart kelthetnek a repül őgép m űködésében.
 A m űködést befolyásoló feltételek (vezeték nélküli \
távirányító)
El őfordulhat, hogy a távirányító a következ ő esetekben nem m űködik megfe-
lelő en:
 Ha a távirányítós kulcs eleme lemerül
 TV-torony, villamos energiát termel ő er őm ű, benzinkút, rádióállomás, nagy-
méretű kijelző, repül őtér vagy egyéb, er ős rádióhullámokat vagy elektro-
mágneses zajt kibocsátó létesítmény közelében
 Ha hordozható rádiót, mobiltelefont vagy egyéb, vezeték nélküli kommuni-
kációs eszközöket hord magánál
 Ha a távirányítós kulcs fémtárggyal érintkezik, vag\
y ilyen takarja
 Ha másik (rádióhullámokat kibocsátó) távirányí\
tós kulcsot használnak a kö-
zelben
 Ha a hátsó ablakra fémes anyagú árnyékoló vagy egyéb fém\
tárgy kerül
 A kulcs elemének lemerülése
Ha nem m űködik a távirányító funkció, akkor el őfordulhat, hogy lemerült az
elem. Ha szükséges, cserélje ki az elemet.

1083-1. Kulcsokra vonatkozó információk
Az elektronikus kulcs lemerülése (i ntelligens nyitási és indítórendszerrel
felszerelt gépjárművek)
 Az elem átlagos élettartama 1–2 év.
 Ha az elem lemerül, a motor leállítá sakor riasztás hallható az utastérben.
(  444. o.)
 Mivel az elektronikus kulcs folyamatosan veszi a rádióhullámoka\
t, az elem
akkor is lemerül, ha az elektronikus kulcsot nem használja. A kö\
vetkez ő je-
lenségek arra utalnak, hogy az elektronikus kulcs eleme lemerülhetett. Ha
szükséges, cserélje ki az elemet. ( 394. o.)
• Az intelligens nyitási és indítórendszer vagy a távirá\
nyító nem m űködik.
• Az érzékelési tartomány szű kül.
• A kulcs felületén található LED-visszajelz ő nem világít.
 A túlzott elhasználódás elkerülése érdekében ne \
hagyja az elektronikus kul-
csot az alábbi, mágneses mező t gerjesztő elektronikus berendezések 1 m-
es (3 ft.) körzetében:
• TV-készülékek
• Személyi számítógépek
• Mobiltelefonok, vezeték nélküli telefonok és tölt ők
• Töltés alatt álló mobiltelefonok vagy vezeték nélkül\
i telefonok
• Elektromos f őző lap
• Asztali lámpák
 Elemcsere
 394. o.
 A regisztrált kulcsszám hitelesítése (intelligens nyitás\
i és indítórend-
szerrel felszerelt gépjárm űvek)
A gépjárm űben már regisztrált kulcsok száma hitelesíthet ő. A részletekért
forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más, meg-
felel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
 Nem megfelelő kulcs használatakor
Egyes modelleknél a zárhenger szabadon forog, így biztosítva\
a bels ő me-
chanizmus hozzáférhetetlenségét.
 Személyre szabás
A beállítások (pl. a távirányító rendszer beáll\
ításai) megváltoztathatók.
(Személyre szabható funkciók: 516. o.)

1153-1. Kulcsokra vonatkozó információk
3
Az egyes részegységek működtetése
FIGYELEM
 A kulcs sérülésének megel őzése
 A kulcsokat ne ejtse le, ne tegye ki nagyobb ütésnek és ne hajlítsa meg.
 Ne tegye ki a kulcsokat hosszabb ideig magas hő mérsékletnek.
 Óvja a kulcsokat a nedvességtő l, és ne mossa azokat ultrahangos mosó-
ban stb.
 Ne helyezzen fém vagy mágneses anyagok at a kulcsokra vagy azok kö-
zelébe.
 Ne szerelje szét a kulcsokat.
 Ne tapasszon matricát vagy bármi mást a kulcs felületére.
 Intelligens nyitási és indítórendszerrel felszerelt gépjá\
rm űvek: Ne helyez-
ze a kulcsot mágneses teret gerjeszt ő tárgyak, pl. tv, audiorendszer, elekt-
romos f őző lap vagy elektromos gyógyászati berendezés, pl. alacsony
frekvenciájú terápiás eszköz közelébe.
 Ha az elektronikus kulcsot magánál tartja (intelligens nyitási és indító-
rendszerrel felszerelt gépjárm űvek)
Ne vigye az elektronikus kulcsot 10 cm -nél (3,9 in.) közelebb olyan elektro-
mos készülékekhez, melyek be vannak kapcsolva. Az elektromos ké\
szülé-
kek által kibocsátott rádióhullámok az elektronikus kulcstól 10 \
cm (3,9 in.)
távolságban elektromos zavart hozhatnak létre a kulcsban, íg\
y az nem m ű-
ködik megfelel ően.

Intelligens nyitási és in dítórendszer hibás működése vagy egyéb, kulccsal
kapcsolatos problémák esetén (intellige ns nyitási és indítórendszerrel fel-
szerelt gépjárm űvek)
Vigye el gépjárm űvét az összes rendelkezésre álló elektronikus kulccsal
együtt bármely hivatalos Toyota márkakereskedésbe, szervizbe vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
 Ha elveszíti az elektronikus kulcso t (intelligens nyitási és indítórend-
szerrel felszerelt gépjárm űvek)
Ha az elektronikus kulcs elvesztése után nem gondoskodik a pótlásról, ak-
kor jelent ősen megn ő gépjárm űve ellopásának kockázata. Látogasson el
mihamarabb bármely hivatalos Toyota márkakereskedésbe, szervizbe vagy
más, megfelel ő képesítéssel és felszereléssel rendelkező szakemberhez,
és vigye magával az összes rendelkezésére álló elek\
tronikus kulcsot.

1323-2. Az ajtók nyitása, becsukása és zárása
Működést befolyásoló tényezők
Az intelligens nyitási és indítórendszert gyenge rádió\
hullámok m űködtetik. Az
alábbi esetekben az elektr onikus kulcs és a gépjármű közötti kommunikáció
sérülhet; az intelligens nyitási és indítórendszer, a távirányító és a motor-indí-
tásgátló rendszer megfelelő működése korlátozottá válhat.
(Zavaró tényez ők: 478. o.)
 Az elektronikus kulcs elemének lemerülésekor
 TV-torony, villamos energiát termel ő er őm ű, benzinkút, rádióállomás, nagy-
méretű kijelző, repül őtér vagy egyéb, er ős rádióhullámokat vagy elektro-
mágneses zajt kibocsátó létesítmény közelében
 Ha az elektronikus kulcs hozzáér az alábbi fémtárgyakhoz:\
• Alumíniumfóliával borított kártyák
• Cigarettás dobozok, melyek belsejében alumíniumfólia van
• Fémes pénztárcák vagy táskák
• Érmék
•Fémb ől készült kézmelegít ők
• CD-k és DVD-k
 Ha másik (rádióhullámokat kibocsátó) távirányí\
tós kulcsot használnak a kö-
zelben
 Ha az alábbi, rádióhullámokat kibocsátó eszközök mellett tartja az elektroni-
kus kulcsot:
• Hordozható rádió, mobiltelefon, vezeték nélküli telefon\
vagy egyéb, veze- ték nélküli kommunikációs eszköz
• Egy másik gépjármű elektronikus kulcsa vagy rádióhullámokat kibocsátó,
távirányítós kulcsa
• Személyi számítógépek vagy PDA-k
• Digitális audiolejátszók
• Hordozható játékrendszerek
 Ha a hátsó ablakra fémes anyagú árnyékoló vagy egyéb fém\
tárgy kerül
 Ha az elektronikus kulcsot akkumulátortölt ő vagy elektronikus készülékek
közelébe helyezi

1333-2. Az ajtók nyitása, becsukása és zárása
3
Az egyes részegységek m űködtetése

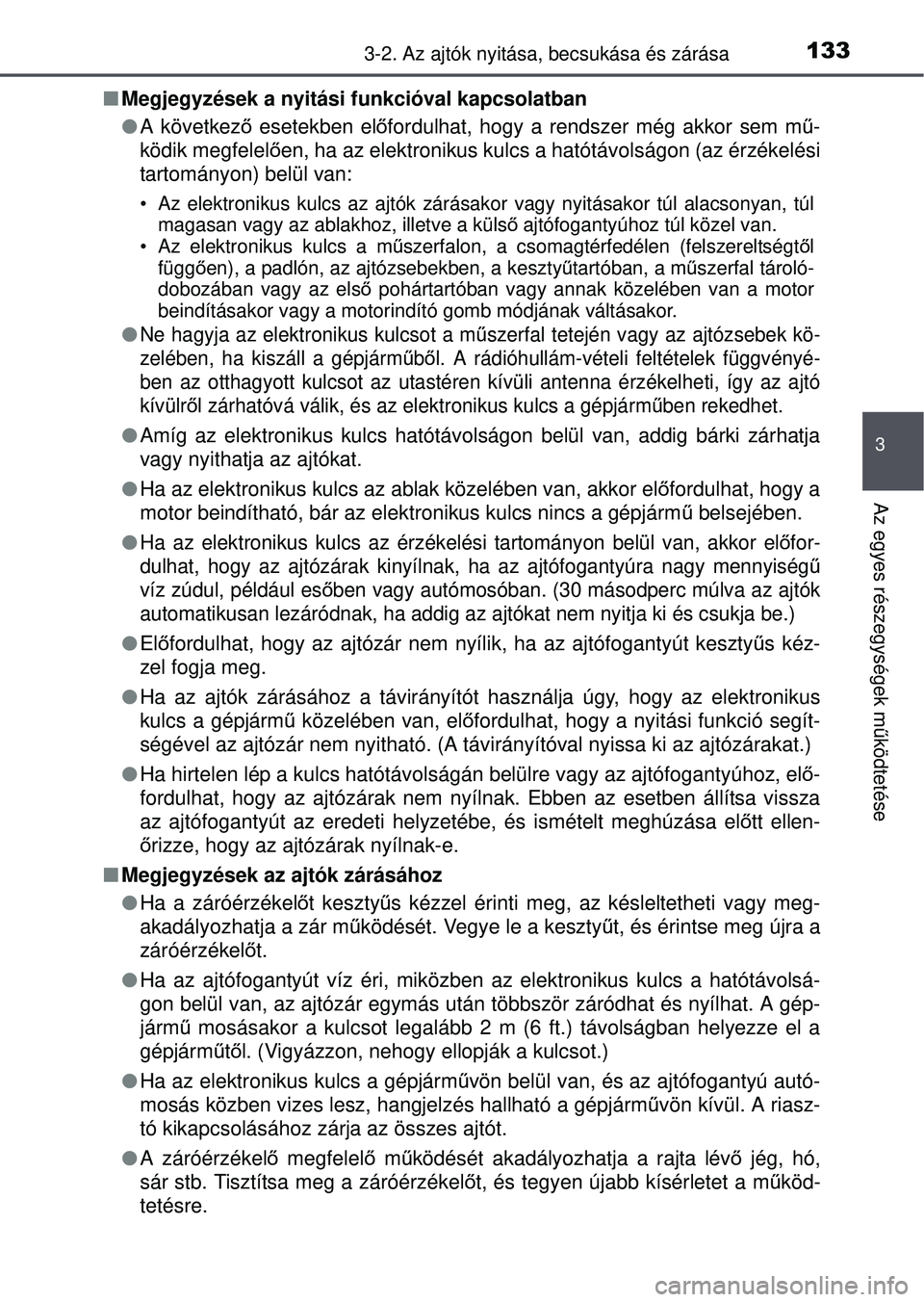

 Megjegyzések a nyitási funkcióval kapcsolatban
 A következő esetekben el őfordulhat, hogy a rendszer még akkor sem m ű-
ködik megfelel ően, ha az elektronikus kulcs a hatótávolságon (az érzékelési
tartományon) belül van:
• Az elektronikus kulcs az ajtók zárásako r vagy nyitásakor túl alacsonyan, túl
magasan vagy az ablakhoz, illetve a küls ő ajtófogantyúhoz túl közel van.
• Az elektronikus kulcs a m űszerfalon, a csomagtérfedélen (felszereltségt ől
függő en), a padlón, az ajtózsebekben, a keszty űtartóban, a m űszerfal tároló-
dobozában vagy az els ő pohártartóban vagy annak közelében van a motor
beindításakor vagy a motorindító gomb módjának váltásakor.
Ne hagyja az elektronikus kulcsot a m űszerfal tetején vagy az ajtózsebek kö-
zelében, ha kiszáll a gépjárm űből. A rádióhullám-vételi feltételek függvényé-
ben az otthagyott kulcsot az utastéren kívüli antenna érzékelheti, így az ajtó
kívülről zárhatóvá válik, és az el ektronikus kulcs a gépjárműben rekedhet.
 Amíg az elektronikus kulcs hatótávol ságon belül van, addig bárki zárhatja
vagy nyithatja az ajtókat.
 Ha az elektronikus kulcs az ablak közelében van, akkor el őfordulhat, hogy a
motor beindítható, bár az elektronikus kulcs nincs a gépjá\
rm ű belsejében.

Ha az elektronikus kulcs az érzékelési tartományon belül van, akkor el őfor-
dulhat, hogy az ajtózárak kinyílnak, ha az ajtófogantyúra nagy mennyiség ű
víz zúdul, például es őben vagy autómosóban. (30 másodperc múlva az ajtók
automatikusan lezáródnak, ha addig az ajtókat nem nyitja ki és csukja be.)
Előfordulhat, hogy az ajtózár nem nyílik, ha az ajtófogantyú\
t keszty űs kéz-
zel fogja meg.
 Ha az ajtók zárásához a távirányítót használja úgy, hogy az elektronikus
kulcs a gépjármű közelében van, elő fordulhat, hogy a nyitási funkció segít-
ségével az ajtózár nem nyitható. (A távirányító\
val nyissa ki az ajtózárakat.)
 Ha hirtelen lép a kulcs hatótávolságán belülre vagy az ajtófogantyúhoz, el ő-
fordulhat, hogy az ajtózárak nem nyílnak. Ebben az esetben á\
llítsa vissza
az ajtófogantyút az eredeti helyzetébe, és ismételt meghú\
zása el őtt ellen-
ő rizze, hogy az ajtózárak nyílnak-e.
 Megjegyzések az ajtók zárásához
 Ha a záróérzékelő t kesztyűs kézzel érinti meg, az késleltetheti vagy meg-
akadályozhatja a zár mű ködését. Vegye le a keszty űt, és érintse meg újra a
záróérzékel őt.
 Ha az ajtófogantyút víz éri, miközben az elektronikus kulcs a hatótávolsá-
gon belül van, az ajtózár egymás után többször zá\
ródhat és nyílhat. A gép-
járm ű mosásakor a kulcsot legalább 2 m (6 ft.) távolságban helyezze el a
gépjárm űtő l. (Vigyázzon, nehogy ellopják a kulcsot.)
 Ha az elektronikus kulcs a gépjárm űvön belül van, és az ajtófogantyú autó-
mosás közben vizes lesz, hangjelzés hallható a gépjárm\
űvön kívül. A riasz-
tó kikapcsolásához zárja az összes ajtót.
 A záróérzékel ő megfelel ő m űködését akadályozhatja a rajta lév ő jég, hó,
sár stb. Tisztítsa meg a záróérzékel őt, és tegyen újabb kísérletet a m űköd-
tetésre.

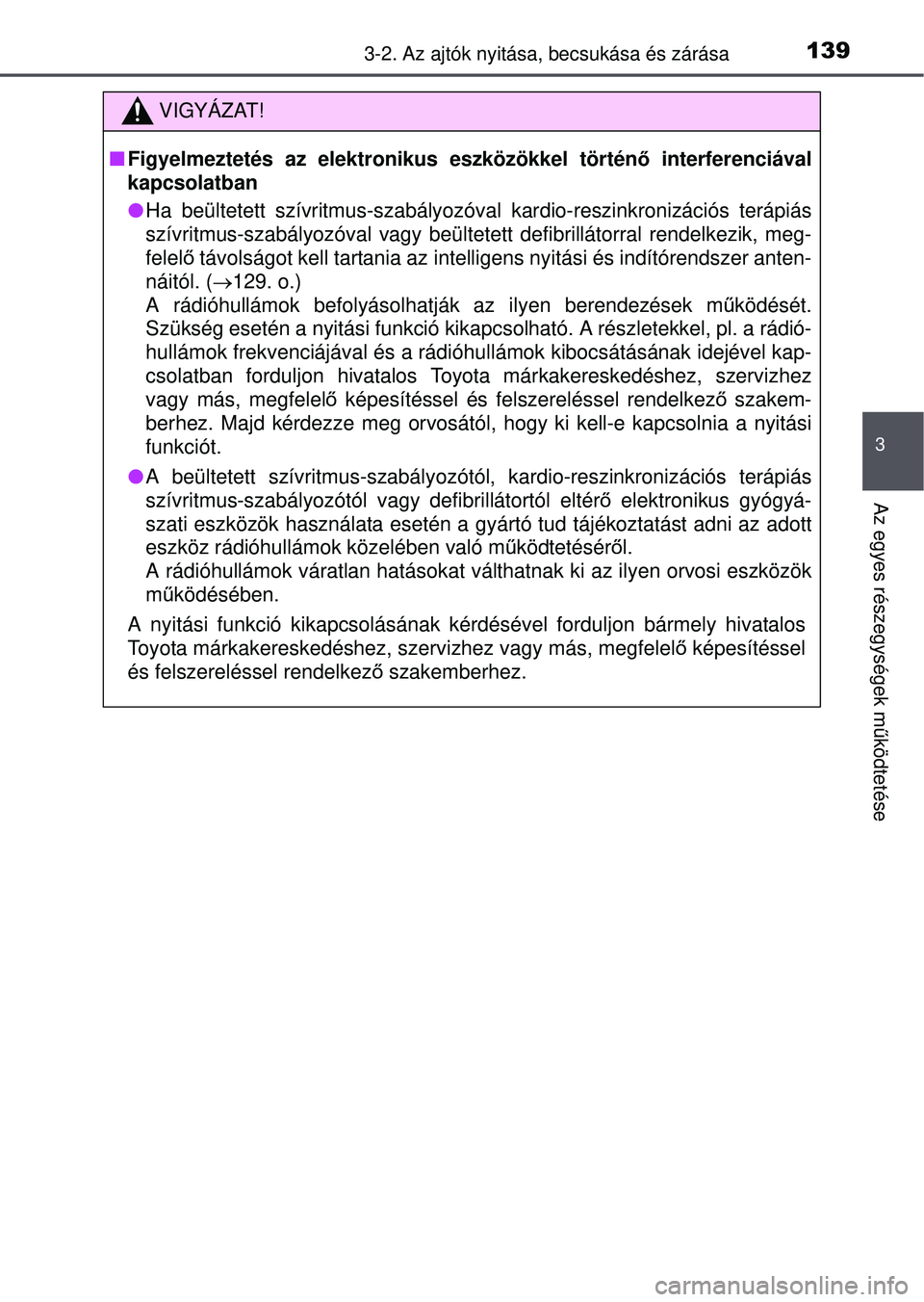

1393-2. Az ajtók nyitása, becsukása és zárása
3
Az egyes részegységek m űködtetése
C
VIGYÁZAT!
 Figyelmeztetés az elektronikus eszközökkel történ ő interferenciával
kapcsolatban
 Ha beültetett szívritmus-szabályozóva l kardio-reszinkronizációs terápiás
szívritmus-szabályozóval vagy beültetett defibrillátorral\
rendelkezik, meg-
felelő távolságot kell tartania az intelligens nyitási és indítórendszer anten-
náitól. ( 129. o.)
A rádióhullámok befolyásolhatják az ilyen berendezések\
m űködését.
Szükség esetén a nyitási funkció kikapc solható. A részletekkel, pl. a rádió-
hullámok frekvenciájával és a rádióhullámok kibocsá\
tásának idejével kap-
csolatban forduljon hivatalos Toyota márkakereskedéshez, szervizhez
vagy más, megfelelő képesítéssel és felszereléssel rendelkez ő szakem-
berhez. Majd kérdezze meg orvosától, hogy ki kell-e kapcsolnia a nyitási
funkciót.
 A beültetett szívritmus-szabályozótól, kardio-reszinkroni\
zációs terápiás
szívritmus-szabályozótól vagy defibrillátortól elté\
r ő elektronikus gyógyá-
szati eszközök használata esetén a gyártó tud tájékoztatást adni az adott
eszköz rádióhullámok közelében való m űködtetésér ől.
A rádióhullámok váratlan hatásokat vált hatnak ki az ilyen orvosi eszközök
m űködésében.
A nyitási funkció kikapcsolásának kérdésével fordul\
jon bármely hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megfelel ő képesítéssel
és felszereléssel rendelkez ő szakemberhez.
