5856-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)■
Onder het dashboard
ZekeringAmpèreCircuit
1STOP7,5Remlichten
2S/ROOF10Schuifdak
3AM15IG1 NR. 1, IG1 NR. 2, IG1 NR. 3, ACC
4OBD7,5Diagnosesysteem
5D/L NR. 220Centrale vergrendeling (portieren),
hoofd-body-ECU
6FOG RR7,5Mistachterlicht, controlelampje
mistachterlicht
7D/L BACK10Centrale vergrendeling (achterklep)
8P/OUTLET NR. 115Accessoireaansluitingen
9DOOR D20Elektrisch bedienbare ruit bestuurders-
portier
10DOOR R/R20Elektrisch bedienbare ruit portier rechts
achter
11DOOR R/L20Elektrisch bedienbare ruit portier links
achter
12WIP RR15Achterruitenwisser
13WSH15Ruitensproeier, ruitensproeier achter
14GAUGE7,5Achteruitrijlichten, Blind Spot Monitor-
systeem, binnenspiegel
15WIP FR25Ruitenwissers, ECU ruitenwisser met
regensensor
16SFT LOCK-ACC5ECU schakelblokkeersysteem
RAV4_OM_OM42A79E_(EE).book Page 585
Thursday, April 30, 2015 10:52 AM

5866-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
17P/OUTLET NR. 215Accessoireaansluitingen
18ACC7,5
Accessoireaansluitingen, audiosysteem,
buitenspiegels, hoofd-body-ECU, ECU
Stop & Start-systeem, klok, stroomsensor
19PA N E L7,5
Schakelaar extra verwarming, schakelaar
VSC OFF, instrumentenpaneel (controle-
en waarschuwingslampje), hoofdschake-
laar BSM, vergrendelschakelaar vierwiel-
aandrijving, schakelaar voorruitverwar-
ming, schakelaar DAC, (sequentieel)
multipoint brandstofinspuitsysteem, ECU
Toyota Parking Assist-sensor, schakelaar
stoelverwarming, draaiknop koplampver-
stelling, accessoireaansluitingen, schake-
laars elektrisch bedienbare achterklep,
schakelaars airconditioning, schakelaar
achterruit- en spiegelverwarming, audio-
systeem, uitschakelknop Stop & Start-sys-
teem, verlichting bekerhouders, stuurwiel-
toetsen, schakelaar bestuurdersmodule
20TA I L10
Parkeerlichten voor, achterlichten, mist-
lampen voor, mistachterlicht, kenteken-
plaatverlichting
21EPS-IG5Elektrische stuurbekrachtiging
22ECU-IG NR. 110
ECU Dynamic Torque Control AWD-sys-
teem, stuurhoeksensor, ECU automatische
verticale koplampverstelling, instrumenten-
paneel (controle- en waarschuwingslamp-
jes), schakelaar schakelregeling
23ECU-IG NR. 25
Hoofd-body-ECU, afstandsbediening,
ECU schakelblokkeersysteem, Smart
entry-systeem met startknop, regensen-
sor, ECU schuifdak, audiosysteem, ECU
elektrisch bedienbare achterklep, ban-
denspanningswaarschuwingssysteem,
LDA-systeem
24HTR-IG7,5
ECU airconditioning, schakelaars aircon-
ditioning, schakelaar achterruitverwar-
ming, schakelaar extra verwarming
25S-HTR LH10Stoelverwarming links
ZekeringAmpèreCircuit
RAV4_OM_OM42A79E_(EE).book Page 586 Thursday, April 30, 2015 10:52 AM

5876-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
26S-HTR RH10Stoelverwarming rechts
27IGN7,5
C/OPN, brandstofpomp (sequentieel)
multipoint brandstofinspuitsysteem, rem-
lichten, ECU stuurslotsysteem, ECU
automatische transmissie
28A/B7,5ECU SRS-airbagsysteem
29METER5Meters en tellers
30ECU-IG NR. 37,5
Dynamo, koplampsproeier, ECU ruiten-
wisser met regensensor, ECU antiblok-
keersysteem/Vehicle Stability Control,
remlichten, FAN NR. 1, FAN NR. 2, FAN
NR. 3, HTR, PTC, DEF, DEICER, scha-
kelaar voorruitverwarming
ZekeringAmpèreCircuit
RAV4_OM_OM42A79E_(EE).book Page 587 Thursday, April 30, 2015 10:52 AM

6217-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
*: De controlelampjes van de hoek en het midden knipperen nadat eerst hetcontrolelampje voor een storing van de sensor knippert en het controle-
lampje auto uit gaat, terwijl de zoemer gedurende ongeveer 7 seconden
klinkt.
Waarschuwingslampje elektrisch e stuurbekrachtiging (waar-
schuwingszoemer) Geeft aan dat er een storing is in de elektrische stuurbekrachti-
ging
(Knippert)
Controlelampje uitgeschakeld St op & Start-systeem (indien
aanwezig) Geeft aan dat er een storing aanwezig is het Stop & Start-sys-
teem
Controlelampje Traction ControlGeeft aan dat er een storing is in:
• Het VSC-systeem;
• Het TRC-systeem;
• De AUTO LSD-functie;
• Het Hill Start Assi st Control-systeem of
• Het Downhill Assist Control-systeem
Het lampje gaat knipperen wanneer de VSC, de TRC of het Hill
Start Assist-regelsysteem in werking is.
Waarschuwingslampje automatische verticale koplampverstel-
ling (indien aanwezig) Geeft aan dat er een storing aanwezig is in de automatische ver-
ticale koplampverstelling
(Knippert)
Controlelampje (waarschuwing szoemer) Toyota Parking
Assist-sensor * (indien aanwezig) Geeft aan dat er een storing aanwezig is in de Toyota Parking
Assist-sensor
Waarschuwings- lampjeWaarschuwingslampje/details
RAV4_OM_OM42A79E_(EE).book Page 621 Thursday, April 30, 2015 10:52 AM

6247-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
*1: Waarschuwingszoemer open portier:→Blz. 632
*2: Waarschuwingszoemer veiligheidsgor del bestuurder en voorpassagier:
De waarschuwingszoemer voor de veiligheidsgordels herinnert de
bestuurder en de passagier eraan de veiligheidsgordel om te doen. De
zoemer klinkt gedurende 30 seconden intermitterend vanaf een rijsnelheid\
van 20 km/h. Als de veiligheidsgordel daarna nog niet is vastgemaakt, laat
de zoemer gedurende 90 seconden een ander geluid horen.
*3: De controlelampjes van de hoek en het midden gaan branden en blijven aan nadat het controlelampje voor een storing van de sensor is gaan bran-
den en het controlelampje auto uitgaat, terwijl de zoemer gedurende onge-
veer 7 seconden klinkt.
Controlelampje (waarschu-
wingszoemer) Toyota Parking
Assist-sensor *
3 (indien aan-
wezig) Geeft aan dat de Toyota Par-
king Assist-sensor vuil is of
bedekt is met ijs.
Reinig de sensoren.
Waarschuwings- lampjeWaarschuwingslampje/detailsCorrectieprocedure
RAV4_OM_OM42A79E_(EE).book Page 624 Thursday, April 30, 2015 10:52 AM

6257-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
■Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor
het controlelampje laten knipperen en de waarschuwingszoemer laten klin-
ken, ook al zit er niemand op de passagiersstoel.
■ Als het motorcontrolelampje tijd ens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volledig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uitgaat.
■ Waarschuwingslampje elektrische st uurbekrachtiging (waarschuwings-
zoemer)
Als de spanning van de accu laag is of tijdelijk daalt, kan het waarschuwings-
lampje van de elektrische stuurbekrachtiging gaan branden en kan er een
waarschuwingszoemer klinken.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: →Blz. 647, 663
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
●
Als het waarschuwingslampje zelfs na enkele minuten niet uitgaat, controleer
dan of de bandenspanning in orde is en voer de initialisatie uit. (
→Blz. 554)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■ Het waarschuwingslampje lage band enspanning gaat mogelijk branden
door een natuurlijke oorzaak (auto's met bandenspanningswaarschu-
wingssysteem)
Het waarschuwingslampje lage bandenspanning gaat mogelijk branden door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwingslampje
na een paar minuten uitgaan als de banden weer op de juiste spanning
gebracht zijn.
RAV4_OM_OM42A79E_(EE).book Page 625 Thursday, April 30, 2015 10:52 AM

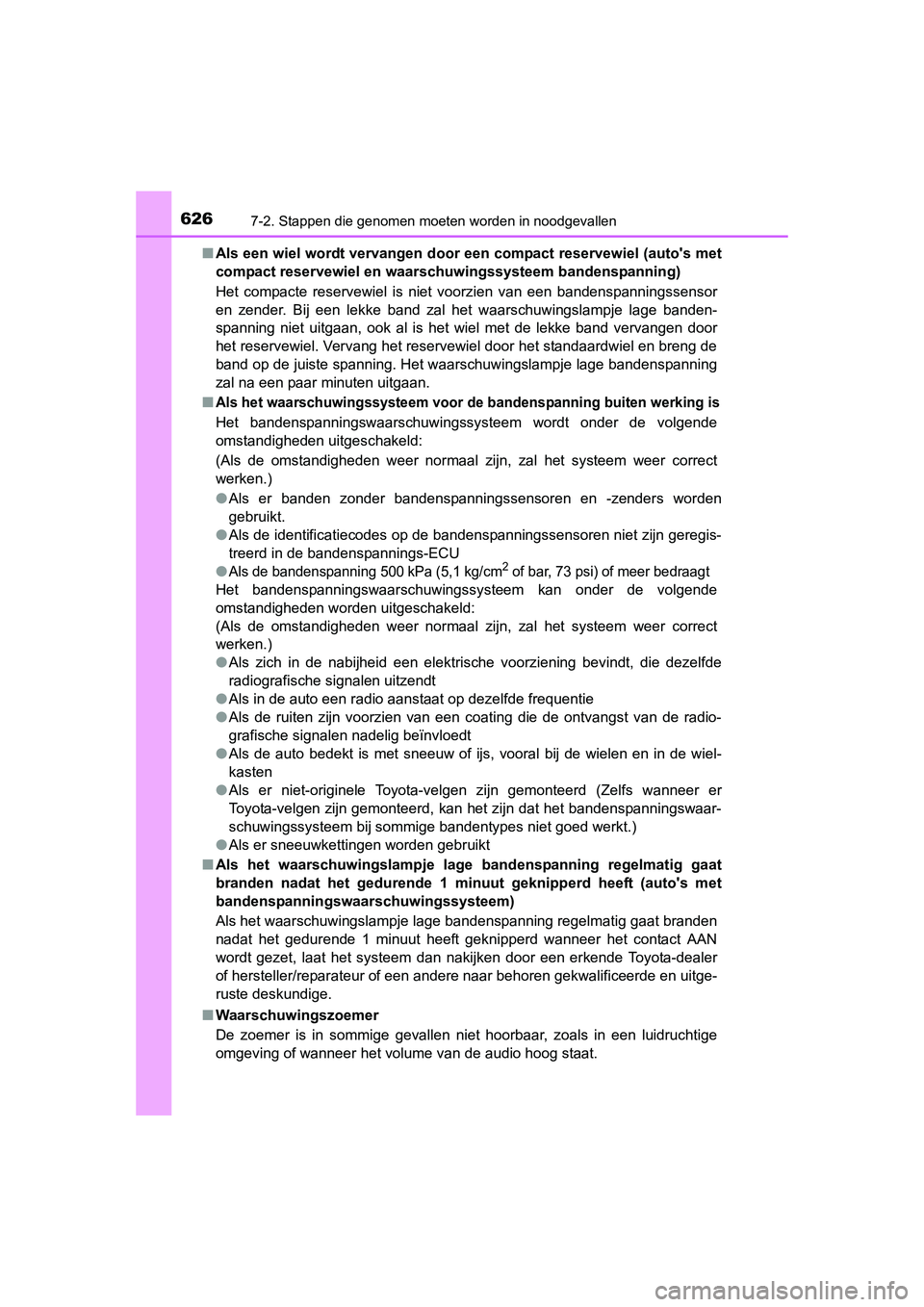

6267-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)■
Als een wiel wordt vervangen door een compact reservewiel (auto's met
compact reservewiel en waarsch uwingssysteem bandenspanning)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en zender. Bij een lekke band zal het waarschuwingslampje lage banden-
spanning niet uitgaan, ook al is het wiel met de lekke band vervangen door\
het reservewiel. Vervang het reservewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
■
Als het waarschuwingssysteem voor de bandenspanning buiten werking is
Het bandenspanningswaarschuwingssysteem wordt onder de volgende
omstandigheden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
●Als er banden zonder bandenspanningssensoren en -zenders worden
gebruikt.
● Als de identificatiecodes op de bandenspanningssensoren niet zijn geregis-
treerd in de bandenspannings-ECU
●
Als de bandenspanning 500 kPa (5,1 kg/cm2 of bar, 73 psi) of meer bedraagt
Het bandenspanningswaarschuwingssysteem kan onder de volgende
omstandigheden worden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
● Als zich in de nabijheid een elektrische voorziening bevindt, die dezelfde
radiografische signalen uitzendt
● Als in de auto een radio aanstaat op dezelfde frequentie
● Als de ruiten zijn voorzien van een coating die de ontvangst van de radi\
o-
grafische signalen nadelig beïnvloedt
● Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen en in de wiel-
kasten
● Als er niet-originele Toyota-vel gen zijn gemonteerd (Zelfs wanneer er
Toyota-velgen zijn gemonteerd, kan het zijn dat het bandenspanningswaar-
schuwingssysteem bij sommige bandentypes niet goed werkt.)
● Als er sneeuwkettingen worden gebruikt
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut geknipperd heeft (auto's met
bandenspanningswaarschuwingssysteem)
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut heeft geknipperd wanneer het contact AAN
wordt gezet, laat het systeem dan nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige
omgeving of wanneer het volume van de audio hoog staat.
RAV4_OM_OM42A79E_(EE).book Page 626 Thursday, April 30, 2015 10:52 AM

6337-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Geeft aan dat de par-
keerrem nog is geacti-
veerdAls de auto een
snelheid bereikt van
5 km/h, knippert
en er klinkt
een zoemer om aan
te geven dat de par-
keerrem nog is
geactiveerd.
Deactiveer de parkeer-
rem.
Geeft aan dat de vier-
wielaandrijving niet in
werking kan treden
Minder snelheid of zet
de auto op een veilige
plaats stil totdat de
waarschuwing ver-
dwijnt. Zet de motor in
dat geval niet uit.
Geeft aan dat het
motoroliepeil laag isControleer het oliepeil
en vul indien nodig olie
bij.
Geeft aan dat de wer-
king van de LDA (Lane
Departure Alert) is
onderbroken De temperatuur van
de camerasensor is
hoger dan de maxi-
male werkingstempe-
ratuur.
Herstart de LDA (Lane
Departure Alert) na
even verder gereden te
hebben.
WaarschuwingsmeldingDetailsCorrectieprocedure
(Knippert)
(Alleen AWD- uitvoeringen)
(alleen dieselmotor)
(indien aanwezig)
RAV4_OM_OM42A79E_(EE).book Page 633 Thursday, April 30, 2015 10:52 AM
