5536-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)

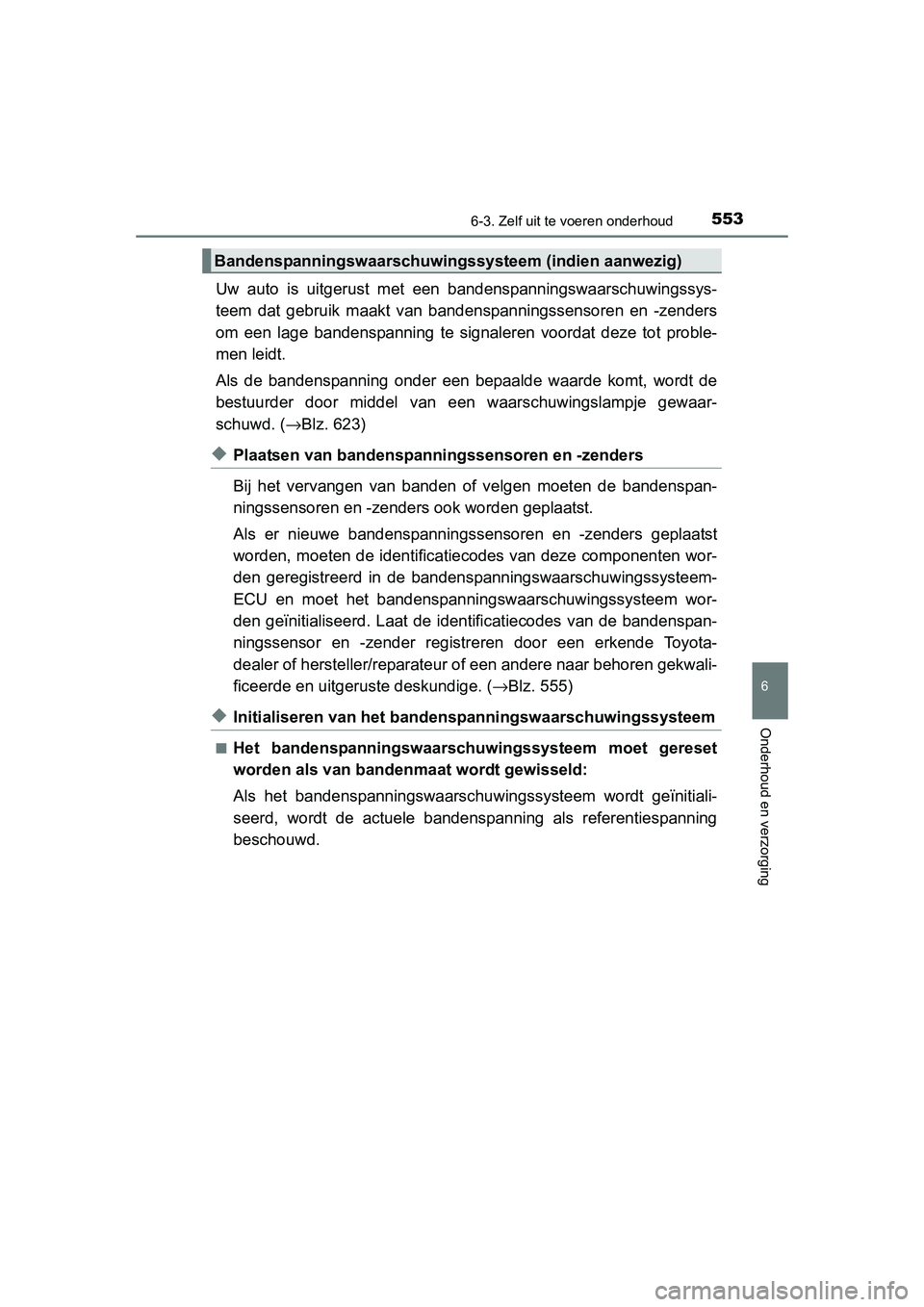

Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruik maakt van band enspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 623)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanning ssensoren en -zenders geplaatst
worden, moeten de identificati ecodes van deze componenten wor-
den geregistreerd in de bandens panningswaarschuwingssysteem-
ECU en moet het bandenspanni ngswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensor en -zender registre ren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. ( →Blz. 555)
◆Initialiseren van het bandens panningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet gereset
worden als van bandenmaat wordt gewisseld:
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssy steem (indien aanwezig)
RAV4_OM_OM42A79E_(EE).book Page 553 Thursday, April 30, 2015 10:52 AM

5556-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noo dzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goe d kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■ Vervangen van banden en velgen (a uto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna branden om
aan te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet lijken te zijn beschadigd.
■ Routinecontrole van de bandenspanning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
RAV4_OM_OM42A79E_(EE).book Page 555 Thursday, April 30, 2015 10:52 AM

5576-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)■
De initialisatieprocedure (auto's met bandenspanningswaarschuwings-
systeem)
● Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
op spanning brengen van de banden.
●
Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is het
niet noodzakelijk de resettoets in te drukken, omdat de init ialisatie automatisch
herstart wordt wanneer het contact de volgende keer AAN wordt gezet.
● Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■ Als de initialisatie van het bandenspanningswaarschuwingssysteem
(indien aanwezig) niet gelukt s
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende geval-
len worden de instellingen echter niet opgeslagen en zal het systeem niet goed
werken. Laat, als herhaalde pogingen de bandenspanning op te slaan misluk-
ken, de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■ Registreren van identificatiecodes (auto's met bandenspanningswaar-
schuwingssysteem)
De identificatiecodes van de bandenspanningssensoren en zenders van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden
vooraf zijn geregistreerd, is het niet nodig om de identificatiecodes te registre-
ren wanneer de normale banden worden vervangen door winterbanden.
Neem voor informatie over het wijzigen van de identificatiecodes contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Waarschuwingen bandenspanningswaarschuwingssysteem (indien aan-
wezig)
De eventuele waarschuwing van het bandenspanningswaarschuwingssys-
teem is gebaseerd op de omstandigheden waaronder het systeem geïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwing zien
wanneer de bandenspanning niet laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.
RAV4_OM_OM42A79E_(EE).book Page 557 Thursday, April 30, 2015 10:52 AM

5636-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso-
ren, -zenders en ventieldopjes (a uto's met bandenspanningswaarschu-
wingssysteem)
● Neem voor het verwijderen en plaatsen van wielen, banden of de banden-
spanningssensor en -zender contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige, omdat de sensor en zender beschadigd kunnen
raken als er niet voorzichtig mee wordt omgegaan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
sensoren terecht komen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere ventieldopjes
dan voorgeschreven. Anders kunnen de dopjes vast komen te zitten.
■ Voorkomen van schade aan de bandenspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de
bandenspanningssensor en -zender mogelijk niet goed. Neem wanneer
bandenreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspanningssensor en -zender wanneer
de band wordt gerepareerd of vervangen. ( →Blz. 553)
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
RAV4_OM_OM42A79E_(EE).book Page 563 Thursday, April 30, 2015 10:52 AM

5676-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
■Bij het vervangen van velgen (aut o's met waarschuwingssysteem ban-
denspanning)
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een vroeg-
tijdig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zenders
worden geplaatst. (→ Blz. 553)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle over de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Bij het plaatsen van de wielmoeren
● Breng nooit vet of olie aan op de wielbouten en wielmoeren
Door olie en vet worden de wielmoeren te gemakkelijk met een te hoog
aanhaalmoment vastgedraaid, waardoor de wielmoeren en de velg
beschadigd kunnen raken. Daarnaast kunnen de wielmoeren loslopen en
de wielen losraken, wat kan leiden tot een ongeval met ernstig letsel als
gevolg. Verwijder olie of vet van de wielbouten of wielmoeren.
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.
ITI41P007
Ta p s
gedeelte
RAV4_OM_OM42A79E_(EE).book Page 567 Thursday, April 30, 2015 10:52 AM

5686-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebben op
de bandenspanningssensoren en -zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de banden-
spanningssensoren en -zenders goed werken.
RAV4_OM_OM42A79E_(EE).book Page 568 Thursday, April 30, 2015 10:52 AM

5806-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
6EFI-MAIN
NR. 2
15*1, 2(Sequentieel) multipoint brandstofinspuit-
systeem
20*3Luchtmassameter, brandstofpomp,
lambdasensor achter
20*4, 5EFI NR. 1, EFI NR. 2
7ST NR. 2*220Startsysteem
8VLVMATIC*1, 230VALVEMATIC-systeem
9ABS NR. 230Vehicle Stability Control, antiblokkeersys-
teem
10ABS NR. 150Vehicle Stability Control, antiblokkeer-
systeem
11BBC*2, 440ECU Stop & Start-systeem
12ST of ST
NR. 1
*230Startsysteem
13ETCS10(Sequentieel) multipoint brandstofinspuit-
systeem
14S-HORN*1, 2, 310Niet gebruikt
15IG215METER, IGN, A/B (sequentieel) multi-
point brandstofinspuitsysteem
16AM27,5IG2, startsysteem
17ALT-S/ICS7,5Stroomsensor, dynamo
18HORN10Claxon
19EDU*4, 525(Sequentieel) multipoint brandstofinspuit-
systeem
20D/C CUT30DOME, ECU-B NR. 1, RADIO
21H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
22GLOW*4, 580Voorgloeiregeleenheid
23EPS80Elektrische stuurbekrachtiging
24ALT120*1, 3
ABS NR. 1, ABS NR. 2140*2, 4, 5
25WIPER-S5
Ruitenwisserschakelaar, stroomsensor,
(sequentieel) multipoint brandstofinspuit-
systeem
ZekeringAmpèreCircuit
RAV4_OM_OM42A79E_(EE).book Page 580 Thursday, April 30, 2015 10:52 AM

5816-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
26EFI NR. 1
10*1
Luchtmassameter, VSV dampafvoer,
ACIS VSV, lambdasensor achter,
(sequentieel) multipoint brandstofinspuit-
systeem
10*2(Sequentieel) multipoint brandstofinspuit-
systeem
10*3Luchtmassameter, VSV dampafvoer,
ACIS VSV
10*4
Olieschakelklep, EDU, ADD FUEL VLV,
VSV bypass EGR-koeler, bovenste kop-
pelingsschakelaar, ECU Stop & Start-sys-
teem, voorgloeiregeleenheid,
luchtmassameter
10*5EDU, ADD FUEL VLV, VSV bypass EGR-
koeler, bovenste koppelingsschakelaar,
luchtmassameter, VNT E-VRV
27EFI NR. 2
10*2Luchtmassameter, VSV dampafvoer,
ACIS VSV, lambdasensor achter, ECU
Stop & Start-systeem
10*3(Sequentieel) multipoint brandstofinspuit-
systeem, uitschakelsysteem brandstof-
pomp
10*1, 4, 5Luchtmassameter
28H-LP LH-HI10Linker koplamp (grootlicht), controle-
lampje grootlicht
29H-LP RH-HI10Rechter koplamp (grootlicht)
30EFI NR. 3*4, 57,5(Sequentieel) multipoint brandstofinspuit-
systeem, ECU automatische transmissie
31RADIO20Audiosysteem
32ECU-B NR. 110
Afstandsbediening, stuurhoeksensor,
hoofd-body-ECU, ECU portierslot, klok,
ECU elektrisch bedienbare achterklep,
bandenspanningswaarschuwingssys-
teem
33DOME10
Contactslotverlichting, interieurverlich-
ting, make-upverlichting, bagageruimte-
verlichting, leeslampjes
ZekeringAmpèreCircuit
RAV4_OM_OM42A79E_(EE).book Page 581 Thursday, April 30, 2015 10:52 AM
