6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
Interieurfilter
Auto's zonder Smart entry-systeem en startknop: Zet het contact
UIT.
Auto's met Smart entry-systeem en startknop: Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de klau-
wen los te maken.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
RAV4_OM_OM42A79E_(EE).book Page 569 Thursday, April 30, 2015 10:52 AM

5706-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
Verwijder de afdekkap van het filter.
Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens UP op het filter
moeten naar boven wijzen.
■Vervangingsinterval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaats-
vinden. (Zie het onderhoudsboekje en het garantieboekje van Toyota voor
meer informatie betreffende het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
4
Auto's met linkse besturingAuto's met rechtse besturing
5
OPMERKING
■ Gebruiken van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
RAV4_OM_OM42A79E_(EE).book Page 570 Thursday, April 30, 2015 10:52 AM

5796-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)■
Motorruimte type A
Plaats en stroomsterkte van zekeringen
ZekeringAmpèreCircuit
1EFI-MAIN
NR. 1
25*1, 2(Sequentieel) multipoint brandstofinspuit-
systeem, EFI NR. 1, EFI NR. 2, brand-
stofpomp
20*3(Sequentieel) multipoint brandstofinspuit-
systeem, EFI NR. 1, EFI NR. 2
30*4, 5(Sequentieel) multipoint brandstofinspuit-
systeem, EFI NR. 3, ECU automatische
transmissie
2TOWING-B30Verlichting
3STRG LOCK10Stuurslot-ECU
4ECU-B NR. 210
ECU airconditioning, meters en tellers,
Smart entry-systeem met startknop,
module dakconsole
5TURN & HAZ10Meters en tellers
RAV4_OM_OM42A79E_(EE).book Page 579
Thursday, April 30, 2015 10:52 AM

5836-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)■
Motorruimte type B
ZekeringAmpèreCircuit
1PTC HTR NR. 150*PTC-verwarming30*
2PTC HTR NR. 250*PTC-verwarming30*
3PTC HTR NR. 350*PTC-verwarming30*
4CDS FAN30Elektrische koelventilatoren
5RDI FAN30Elektrische koelventilatoren
6HTR50Airconditioning
7DEF30Achterruitverwarming, MIR HTR
8DRL5Dagrijverlichting
9TOWING-ALT30Verlichting
10FOG FR7,5Mistlampen voor, controlelampje mist-
lampen voor
11NOIS FILTER10Ontstoringsfilter
12STV HTR25Extra verwarming
RAV4_OM_OM42A79E_(EE).book Page 583
Thursday, April 30, 2015 10:52 AM

5866-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
17P/OUTLET NR. 215Accessoireaansluitingen
18ACC7,5
Accessoireaansluitingen, audiosysteem,
buitenspiegels, hoofd-body-ECU, ECU
Stop & Start-systeem, klok, stroomsensor
19PA N E L7,5
Schakelaar extra verwarming, schakelaar
VSC OFF, instrumentenpaneel (controle-
en waarschuwingslampje), hoofdschake-
laar BSM, vergrendelschakelaar vierwiel-
aandrijving, schakelaar voorruitverwar-
ming, schakelaar DAC, (sequentieel)
multipoint brandstofinspuitsysteem, ECU
Toyota Parking Assist-sensor, schakelaar
stoelverwarming, draaiknop koplampver-
stelling, accessoireaansluitingen, schake-
laars elektrisch bedienbare achterklep,
schakelaars airconditioning, schakelaar
achterruit- en spiegelverwarming, audio-
systeem, uitschakelknop Stop & Start-sys-
teem, verlichting bekerhouders, stuurwiel-
toetsen, schakelaar bestuurdersmodule
20TA I L10
Parkeerlichten voor, achterlichten, mist-
lampen voor, mistachterlicht, kenteken-
plaatverlichting
21EPS-IG5Elektrische stuurbekrachtiging
22ECU-IG NR. 110
ECU Dynamic Torque Control AWD-sys-
teem, stuurhoeksensor, ECU automatische
verticale koplampverstelling, instrumenten-
paneel (controle- en waarschuwingslamp-
jes), schakelaar schakelregeling
23ECU-IG NR. 25
Hoofd-body-ECU, afstandsbediening,
ECU schakelblokkeersysteem, Smart
entry-systeem met startknop, regensen-
sor, ECU schuifdak, audiosysteem, ECU
elektrisch bedienbare achterklep, ban-
denspanningswaarschuwingssysteem,
LDA-systeem
24HTR-IG7,5
ECU airconditioning, schakelaars aircon-
ditioning, schakelaar achterruitverwar-
ming, schakelaar extra verwarming
25S-HTR LH10Stoelverwarming links
ZekeringAmpèreCircuit
RAV4_OM_OM42A79E_(EE).book Page 586 Thursday, April 30, 2015 10:52 AM

617
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
RAV4_OM_OM42A79E_(EE)

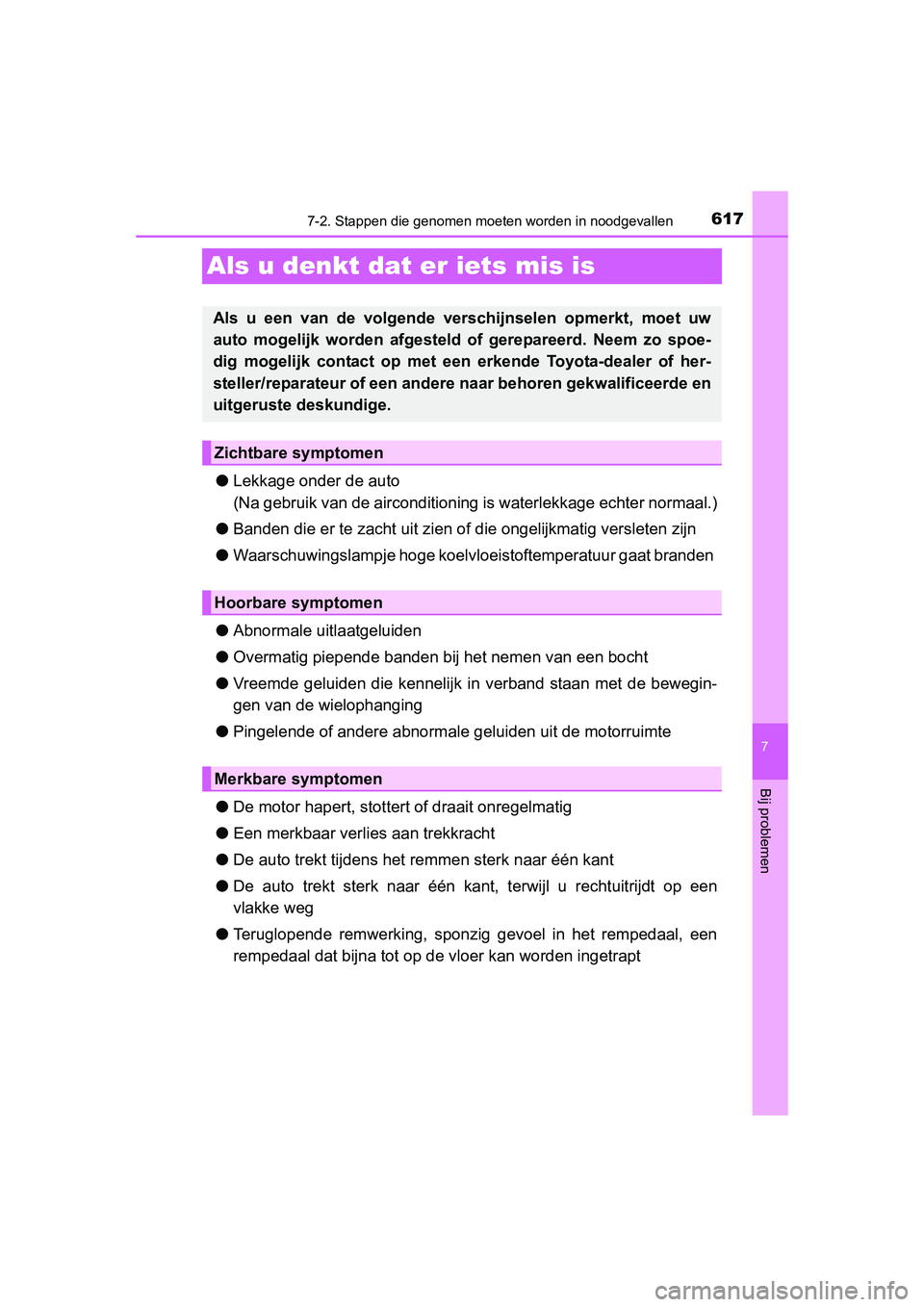

Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioning is waterlekkage echter normaal.)
● Banden die er te zacht uit zien of die ongelijkmatig versleten zijn
● Waarschuwingslampje hoge koelvloeistoftemperatuur gaat branden
● Abnormale uitlaatgeluiden
● Overmatig piepende banden bij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale geluiden uit de motorruimte
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlies aan trekkracht
● De auto trekt tijdens het remmen sterk naar één kant
● De auto trekt sterk naar één ka nt, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende ver schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo spoe-
dig mogelijk contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
RAV4_OM_OM42A79E_(EE).book Page 617 Thursday, April 30, 2015 10:52 AM

6957-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
FULL
LOW
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Start de motor, schakel de airconditioning in en controleer of de
koelventilatoren van de radiateur draaien en of er geen koelvloei-
stof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren draaien door
ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u hier niet
zeker van bent de airconditioning nog een aantal keer in en uit. (De venti-
latoren werken mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilatoren niet draaien:
Zet de motor onmiddellijk uit en ne em contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de koelventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
4
1
2
3
5
6
7
RAV4_OM_OM42A79E_(EE).book Page 695 Thursday, April 30, 2015 10:52 AM

750Alfabetische index
RAV4_OM_OM42A79E_(EE)
Alfabetische index
ABS (antiblokkeersysteem) .... 335Functie .................................. 335
Waarschuwingslampje .......... 620
Accessoireaansluiting............. 504
Accu .......................................... 542 Accu controleren ................... 542
Als de accu ontladen is ......... 686
Voorbereidingen en controles bij rijden
in de winter ......................... 359
Waarschuwingslampje .......... 620
Achterklep ................................ 166
Afstandsbediening ................ 148
Achterlichten ........................... 279 Lichtschakelaar ..................... 279
Vervangen van lampen ......... 600
Wattage................................. 729
Achterruitenwisser .................. 300
Achterruitverwarming ............. 387
Achterruit............................... 387
Buitenspiegels....................... 387
Voorruit ................................. 380
Achterstoel ............................... 180 Afstellingen ........................... 178
Rugleuningen achter
neerklappen ........................ 181
Achteruitrijlichten
Vervangen van lampen ......... 600
Wattage................................. 729
Afmetingen ............................... 702
Afstandsbediening .......... 126, 148
Batterij vervangen ................. 571
Smart entry-systeem met startknop ...................... 126
Vergrendelen/ontgrendelen .. 148 Airbags ....................................... 46
Airbag, aan/uit-schakelaar ...... 59
Airbags, algemene
voorzorgsmaatregelen.......... 49
Airbags, plaats van ................. 46
Airbags, voorzorgs-
maatregelen voor kinderen... 49
Curtain airbags,
voorzorgsmaatregelen.......... 51
Juiste houding achter het stuur ............................... 36
Side airbags,
voorzorgsmaatregelen.......... 51
SRS-airbags ........................... 46
Voorwaarden voor activering curtain airbags ..... 54
Voorwaarden voor activering van airbags .......... 54
Voorzorgsmaatregelen side airbags en curtain
airbags.................................. 51
Waarschuwingslampje airbags................................ 620
Werkingsvoorwaarden
side airbags en curtain
airbags.................................. 54
Wijzigingen aan en
afvoeren van airbags ............ 53
Airconditioning ................ 370, 377 Automatische
airconditioning .................... 377
Handmatig bediende airconditioning ................... 370
Interieurfilter .......................... 569
Alarm .......................................... 95 Waarschuwingszoemer ........ 619
Alarmknipperlichten ................ 608
Antennes (Smart entry-systeem
met startknop) ....................... 129
A
