Page 569 of 764
569
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
Interieurfilter
Auto's zonder Smart entry-systeem en startknop: Zet het contact
UIT.
Auto's met Smart entry-systeem en startknop: Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de klau-
wen los te maken.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
RAV4_OM_OM42A79E_(EE).book Page 569 Thursday, April 30, 2015 10:52 AM
Page 576 of 764
5766-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
Onder het dashboard (auto's met linkse besturing)
Verwijder de klep.
Onder het dashboard (auto's met rechtse besturing)
Verwijder het onderpaneel van
het dashboard.
Verwijder de klep.
RAV4_OM_OM42A79E_(EE).book Page 576 Thursday, April 30, 2015 10:52 AM
Page 577 of 764
5776-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
Achter het dashboard (auto's met linkse besturing)
Verwijder het dashboard.
Achter het dashboard (auto's met rechtse besturing)
Verwijder het dashboardkastje. ( →Blz. 569)
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4
RAV4_OM_OM42A79E_(EE).book Page 577 Thursday, April 30, 2015 10:52 AM
Page 585 of 764
5856-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)■
Onder het dashboard
ZekeringAmpèreCircuit
1STOP7,5Remlichten
2S/ROOF10Schuifdak
3AM15IG1 NR. 1, IG1 NR. 2, IG1 NR. 3, ACC
4OBD7,5Diagnosesysteem
5D/L NR. 220Centrale vergrendeling (portieren),
hoofd-body-ECU
6FOG RR7,5Mistachterlicht, controlelampje
mistachterlicht
7D/L BACK10Centrale vergrendeling (achterklep)
8P/OUTLET NR. 115Accessoireaansluitingen
9DOOR D20Elektrisch bedienbare ruit bestuurders-
portier
10DOOR R/R20Elektrisch bedienbare ruit portier rechts
achter
11DOOR R/L20Elektrisch bedienbare ruit portier links
achter
12WIP RR15Achterruitenwisser
13WSH15Ruitensproeier, ruitensproeier achter
14GAUGE7,5Achteruitrijlichten, Blind Spot Monitor-
systeem, binnenspiegel
15WIP FR25Ruitenwissers, ECU ruitenwisser met
regensensor
16SFT LOCK-ACC5ECU schakelblokkeersysteem
RAV4_OM_OM42A79E_(EE).book Page 585
Thursday, April 30, 2015 10:52 AM

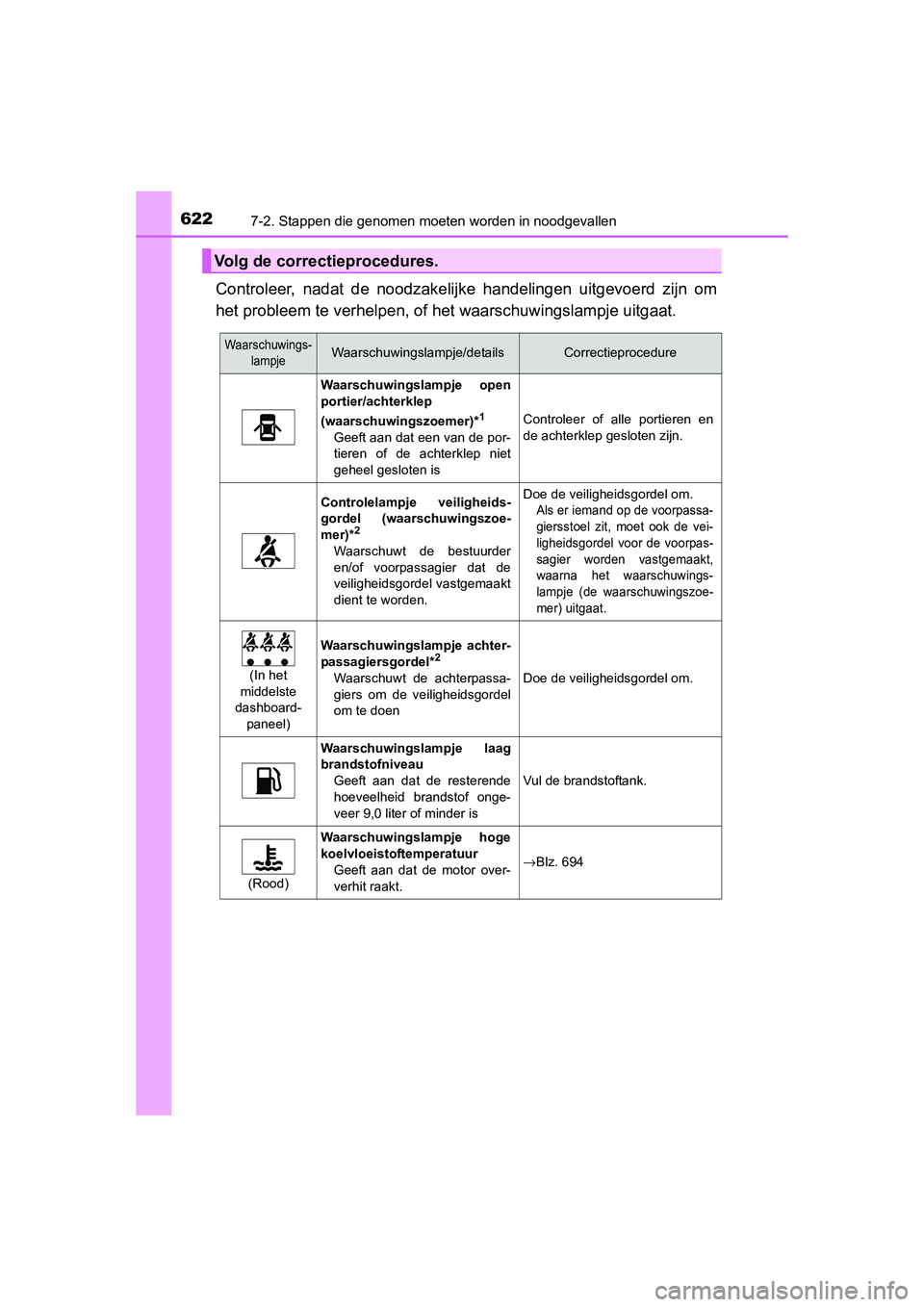

Page 622 of 764

6227-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Controleer, nadat de noodzakelijke handelingen uitgevoerd zijn om
het probleem te verhelpen, of het waarschuwingslampje uitgaat.
Volg de correctieprocedures.
Waarschuwings-
lampjeWaarschuwingslampje/detailsCorrectieprocedure
Waarschuwingslampje open
portier/achterklep
(waarschuwingszoemer)*
1
Geeft aan dat een van de por-
tieren of de achterklep niet
geheel gesloten is
Controleer of alle portieren en
de achterklep gesloten zijn.
Controlelampje veiligheids-
gordel (waarschuwingszoe-
mer)*
2
Waarschuwt de bestuurder
en/of voorpassagier dat de
veiligheidsgordel vastgemaakt
dient te worden.
Doe de veiligheidsgordel om.
Als er iemand op de voorpassa-
giersstoel zit, moet ook de vei-
ligheidsgordel voor de voorpas-
sagier worden vastgemaakt,
waarna het waarschuwings-
lampje (de waarschuwingszoe-
mer) uitgaat.
(In het
middelste
dashboard- paneel)
Waarschuwingslampje achter-
passagiersgordel*2
Waarschuwt de achterpassa-
giers om de veiligheidsgordel
om te doenDoe de veiligheidsgordel om.
Waarschuwingslampje laag
brandstofniveau Geeft aan dat de resterende
hoeveelheid brandstof onge-
veer 9,0 liter of minder is
Vul de brandstoftank.
(Rood)
Waarschuwingslampje hoge
koelvloeistoftemperatuurGeeft aan dat de motor over-
verhit raakt.
→Blz. 694
RAV4_OM_OM42A79E_(EE).book Page 622 Thursday, April 30, 2015 10:52 AM
Page 668 of 764
6687-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Verwijder de rubber stop van de
compressor.
Sluit de voedingsstekker aan op de accessoireaansluiting.
Sluit de fles aan op de com-
pressor.
Sluit de fles aan door hem recht in
de compressor te steken en con-
troleer of het uitstekende gedeelte
van de fles goed in lijn ligt met de
groef in het huis.
6
7
Linkerzijde van dashboardRechterzijde van dashboard
8
RAV4_OM_OM42A79E_(EE).book Page 668 Thursday, April 30, 2015 10:52 AM
Page 707 of 764
707
8
8-1. Specificaties
Voertuigspecificaties
RAV4_OM_OM42A79E_(EE)■
Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN
) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Bij sommige uitvoeringen is dit
nummer links boven op het
dashboard ingeslagen.
Het nummer staat ook op het
typeplaatje.
Identificatie van de auto
RAV4_OM_OM42A79E_(EE).book Page 707 Thursday, April 30, 2015 10:52 AM
Page 753 of 764

753Alfabetische index
RAV4_OM_OM42A79E_(EE)
Dagrijverlichting ...................... 283
Dagtellers ................................. 110
Dashboardkastje ...................... 487
Derde remlichtVervangen............................. 603
Differentieel .............................. 723
Dimmer dashboardverlichting ............ 110
Disc met MP3-bestanden ........ 410
Disc met WMA-bestanden....... 410
Downhill Assist Control ......... 343
DPF (Diesel Particulate Filter) (roetfilter) .................... 276
DPNR (Diesel Particulate- NOx Reduction)
(katalysator) ........................... 276
Draaiknop koplampverstelling................ 281
Dynamic Torque Control AWD-systeem ........................ 336
ECO-indicator........................... 208
ECO-modus .............. 246, 253, 262
Elektrisch bedienbare ruiten .. 195 Blokkeerschakelaar ruitbediening ....................... 195
Klembeveiliging ..................... 196
Werking ................................. 195
Elektrische stuur-
bekrachtiging (EPS) .............. 336 Functie .................................. 336
Waarschuwingslampje .......... 621
Elektronische sleutel ............... 122 Als de elektronische sleutel niet goed werkt ........ 682
Batterij vervangen ................. 571
Energiebesparende functie ... 132 EPS (Electronic Power
Steering) (elektrische
stuurbekrachtiging) .............. 336
Functie .................................. 336
Waarschuwingslampje .......... 621
Extra verwarming .................... 390
Fleshouders ............................. 490
Functies, instelbare ................. 734
Garagesleutel ........................... 122
Gereedschappen ............. 648, 664
Gewichten ................................ 702
Haken Bagagehaken........................ 491
Bevestigingshaken (vloermat).. 34
Kledinghaakjes ..................... 508
Tashaken .............................. 491
Handgeschakelde transmissie ............................ 268
Handgrepen.............................. 509
Handsfree-systeem (voor mobiele telefoon)
*...... 447
Hendel Ontgrendelingshendel motorkap ............................ 528
Richtingaanwijzer- schakelaar .......................... 272
Ruitenwisserhendel .............. 294
Selectiehendel .244, 251, 260, 268
Veiligheidshaak..................... 528
Hill Start Assist
Control-systeem .................... 341
Hoofdsteunen .......................... 184
D
E
F
G
H
*: Auto's met navigatiesysteem of multimediasysteem:
Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
RAV4_OM_OM42A79E_(EE).book Page 753 Thursday, April 30, 2015 10:52 AM
