Stell og vedlikehold av dekkStell og vedlikehold av dekk
7.6BRUKERHÅNDBOK FOR MODEL S
Bruk kjetting
Te s l a h a r t e s t e t o g g o d k j e n t S e c u r i t y C h a i n Companys (SCC) kjettinger av type Z-563 for bruk på bakhjulene. Disse kjettingene skal bare brukes dersom Model S har 245/45R19-bakhjul. Ikke bruk kjettinger på 21"-dekk.
Følg instruksjonene fra produsenten av kjettingene når du setter kjetting på hjulene. Fest dem så stramt som mulig.
Ve d b r u k av k j e t t i n g :
•Kjør langsomt – ikke overstig 48 km/t.
•Unngå tung last i Model S (tung last kan redusere klaringen mellom dekkene og karosseriet).
•Fjern kjettingene så fort forholdene tillater det.
MERK: Kjettinger er forbudt i noen jurisdiksjoner. Sjekk lokale lover før du monterer kjettinger.
FORSIKTIG: Bruk av kjettinger som ikke er anbefalt eller som er beregnet for dekk i andre størrelser, kan skade opphenget, karosseriet, felgene og/eller bremselinjene. Skade som skyldes bruk av kjettinger som ikke er anbefalt, dekkes ikke av garantien.
FORSIKTIG: Sørg for at kjettingene ikke berører komponenter i opphenget eller bremselinjene. Stopp og undersøk umiddelbart dersom kjettingene lager unormale lyder som kan indikere kontakt med Model S.
Dekktrykkovervåking
Hvert dekk skal kontrolleres månedlig når det er kaldt og er fylt til anbefalt trykk som er trykket på dekket og etiketten med belastningsinformasjon på stolpen i førerdøren (se side 7.3). Hvis kjøretøyet har dekk i en annen størrelse enn størrelsen som er indikert på etiketten på kjøretøyet eller for dekktrykk, må du beregne riktig dekktrykk for disse dekkene.
Som en ekstra sikkerhetsfunksjon har kjøretøyet et dekktrykkovervåkingssystem (TPMS) som viser et varsel på instrumentpanelet ved lavt dekktrykk (dekktrykkvarsel) når ett eller flere dekk har for lavt trykk. Når indikatorlampen for dekktrykk vises på instrumentpanelet og varsler om lavt dekktrykk, skal du stoppe og kontrollere dekkene så fort som mulig, og fylle på luft til
anbefalt trykk (se side 7.3). Videre kjøring når dekkene har alt for lavt trykk, gjør at dekket overopphetes og kan føre til feil. For lavt dekktrykk reduserer også drivstoffeffektiviteten og levetiden til dekket og kan påvirke kjøreegenskaper og stoppevne.
Hvis Model S registrerer feil med dekktrykkovervåkingssystemet (TPMS), blinker denne indikatorlampen i ett minutt når Model S slås på.
MERK: Montering av tilbehør som ikke er godkjent av Tesla, kan forstyrre TPMS-systemet.
ADVARSEL: TPMS er ikke en erstatning for egnet dekkvedlikehold, inkludert manuell sjekk av dekktrykk og regelmessig kontroll av tilstanden til dekkene. Det er førerens ansvar å opprettholde riktig dekktrykk, også når dekktrykket ikke er så lavt at TPMS har utløst dekktrykkvarselen på instrumentpanelet.
TPMS-feil
Model S har også en TPMS-feilindikator for å indikere når systemet ikke fungerer som det skal.
TPMS-feilindikatoren er kombinert med indikatorlampen for lavt dekktrykk. Når systemet registrerer en feil, blinker indikatorlampen i omtrent ett minutt etter at Model S blir slått på, og lyser deretter sammenhengende. Denne sekvensen fortsetter etter oppstart av kjøretøyet så lenge feilen vedvarer.
Når TPMS-feilindikatoren er på, er det ikke sikkert at systemet registrerer eller varsler om lavt dekktrykk som vanlig. TPMS-feil kan oppstå av flere grunner, inkludert montering av dekk eller felger som hindrer at TPMS fungerer skikkelig. Kontroller alltid feilindikatorlampen for TPMS når ett eller flere dekk eller felger er skiftet for å sikre at skiftet ikke hindrer normal drift av TPMS.
MERK: Hvis et dekk er skiftet eller reparert med andre tetningsmidler enn det som leveres av Te s l a , o g d e t r e g i s t r e r e s l a v t d e k k t r y k k , k a n d e t hende at dekksensoren er skadet. Kontakt Tesla for å få feilen reparert så raskt som mulig.

Stell og vedlikehold av dekk
VEDLIKEHOLD7.7
Skifte dekksensor
Kontakt Tesla for å avgjøre om en dekksensor må skiftes ut dersom varselindikatoren for dekktrykk stadig vises. Dekksensorene må skiftes av en servicetekniker fra Tesla, som kan utføre en kort konfigurasjonsprosedyre. Hvis andre enn Tesla-servicesentre reparerer eller skifter et dekk, vil ikke dekksensoren fungere før Tesla utfører konfigurasjonsprosedyren.

Midlertidig dekkreparasjonMidlertidig dekkreparasjon
7.8BRUKERHÅNDBOK FOR MODEL S
Midlertidig dekkreparasjonDekkreparasjonssett
Model S har ikke reservedekk. Avhengig av lovene som gjelder i landet du kjøpte Model S, kan et dekkreparasjonssett være inkludert eller ikke. Hvis ikke dekkreparasjonssettet ble levert med Model S, kan du kjøpe et hos Tesla.
Dekkreparasjonssettet består av en kompressor og en boks med dekktetningsmiddel (nok til å reparere ett dekk). Når tetningsmiddelet sprøytes inn i dekket, kan det tette punkteringer på opptil 6 mm for å gi en midlertidig reparasjon.
MERK: Ring veihjelp for punkteringer større enn 6 mm, alvorlig dekkskade, skadet sidevegg, opprevne dekk eller dekk som har løsnet fra felgen.
ADVARSEL: Reparasjoner med dekkreparasjonssettet er kun midlertidige. Du må reparere eller skifte skadde dekk umiddelbart.
ADVARSEL: Ikke kjør over 48 km/t når du kjører med et dekk som er midlertidig reparert med tetningsmiddel.
ADVARSEL: Følg alle instruksjoner og advarsler på dekkreparasjonssettet før reparasjon.
FORSIKTIG: Ikke kjør med dekk uten luft. Det kan gi alvorlige skader.
Boks med dekktetningsmiddel
Te t n i n g s m i d d e l e t i Te s l a s d e k k r e p a r a s j o n s s e t t er godkjent for bruk med Model S og er utviklet for ikke å skade TPMS-sensorene (dekktrykkovervåkingssystemet). Derfor skal du kun bytte det ut med samme type og innhold (se side 7.11). Bokser med dekktetningsmiddel kan kjøpes hos Tesla.
Te t n i n g s m i d d e l e t h a r e n u t l ø p s d a t o t r y k t p å boksen. Hvis utløpsdatoen har vært, fungerer tetningsmiddelet kanskje ikke som forventet. Bytt ut dekktetningsmiddel som har gått ut på dato.
ADVARSEL: Ikke bruk andre tetningsmidler enn de som leveres av Te s l a . A n d r e t y p e r k a n f o r å r s a k e f e i l i dekktrykksensorene.
ADVARSEL: Les og følg alltid sikkerhetsinstruksjonene og bruksanvisningene på boksen med dekktetningsmiddel.
ADVARSEL: Tetningsmiddelet skal oppbevares utilgjengelig for barn.
ADVARSEL: Tetningsmiddelet kan være skadelig hvis det kommer i kontakt med øyne, svelges eller innåndes. Hvis tetningsmiddelet kommer i kontakt med øynene, skyll umiddelbart med vann og kontakt lege dersom irritasjon vedvarer. Hvis middelet svelges, må du ikke fremkalle brekninger, og kontakt lege umiddelbart. Hvis det innåndes, pust i frisk luft. Innånding kan føre til døsighet og svimmelhet. Kontakt lege umiddelbart dersom pusten påvirkes.

RengjøringRengjøring
7.12BRUKERHÅNDBOK FOR MODEL S
RengjøringUtvendig rengjøring
Fjern umiddelbart korroderende stoffer (fugleskitt, kvae, døde insekter, tjæreflekker, veisalt, industriavfall osv.) for å forhindre skade på lakken. Ikke vent til Model S er klar for en komplett vask. Bruk om nødvendig denaturert sprit til å fjerne tjæreflekker og vanskelige fettflekker, og vask umiddelbart området med vann og mildt rengjøringsmiddel for å fjerne spriten.
Følg disse trinnene når du vasker Model S utvendig:
1.Skyll grundig
Spyl bort smuss og sand fra karosseriet med en slange før du vasker. Spyl bort ansamlinger av søle i områder hvor skitt lett samler seg (slik som hjulbuene og panelsømmene). Hvis det brukes salt på veiene (i vintermånedene), spyles alle spor av veisalt bort fra undersiden av kjøretøyet.
2.Håndvask
Håndvask Model S med en myk klut og kaldt eller lunkent vann med en mild bilsjampo av god kvalitet.
3.Skyll med rent vann
Etter rengjøring skyller du med rent vann for å forhindre at såpen tørker på overflatene.
4.Tørk grundig og rengjør utvendig glass
Tørk grundig med et pusseskinn etter rengjøring og skylling.
Rengjør vinduer og speil med et glassrengjøringsmiddel for kjøretøy. Ikke skrap eller bruk slipende rengjøringsmidler på glass- eller speiloverflater.
Forholdsregler ved utvendig rengjøring
FORSIKTIG: Ikke bruk varmt vann og rengjøringsmidler.
FORSIKTIG: Ikke vask kjøretøyet i direkte sollys når det er varmt.
FORSIKTIG: Ved bruk av høytrykksspyler må du holde en avstand på minst 30 cm mellom dysen og overflaten til Model S. Hold dysen i bevegelse og ikke konsentrer vannstrålen på kun et område.
FORSIKTIG: Ikke rett vannslanger rett mot åpninger i vinduer, dører eller panser eller gjennom hjulåpningene og inn på bremsekomponenter.
FORSIKTIG: Unngå bruk av ru og grove kluter, slik som vaskehansker.
FORSIKTIG: Bruk kun berøringsfri vask ved vask i automatisk bilvask. Disse bilvaskene har ingen deler (børster osv.) som berører overflatene til Model S. Bruk av andre typer bilvask kan føre til skader som ikke dekkes av garantien.
FORSIKTIG: Ikke bruk kjemikaliebaserte rengjøringsmidler til felgene. De kan skade overflaten til felgene.
FORSIKTIG: Unngå bruk av høytrykksspyler på ryggekameraet og parkeringssensorene (utstyrsavhengig), og ikke rengjør en sensor eller kameralinse med skarpe eller slipende gjenstander som kan ripe eller skade overflaten.
Noen rengjøringsprodukter inneholder kjemikalier som er skadelig for miljøet. Ta alltid forholdsregler for å forhindre søl. Det er ulovlig å forurense avløp, elver og vannveier. Brukte giftige kjemikalier skal kastes på autoriserte avfallsanlegg.

Viskerblader og spylerdyser
VEDLIKEHOLD7.15
Viskerblader og spylerdyserKontrollere og skifte viskerblad
Kontroller og rengjør kanten på viskerbladene regelmessig og se at gummien ikke har sprekker, revner eller er ujevn. Skift ut bladet umiddelbart hvis det er skadet for å forhindre skader på glasset.
Effektiviteten til viskerbladene kan bli redusert dersom det er smuss på frontruten eller på viskerbladene. Smuss omfatter is, voks, spray fra bilvask, spylervæske med insekts- og/eller vannavstøtende midler, fugleskitt, kvae og andre organiske stoffer.
Følg disse retningslinjene for rengjøring:
•Rengjør frontruten med et ikke-slipende glassrengjøringsmiddel.
•Tørk av bladene med isopropanol eller spylervæske.
Hvis viskerne fortsatt er ineffektive etter rengjøring, må viskerbladene skiftes.
Viskerbladene skal skiftes minst én gang iåretfor optimal ytelse.
Skifte viskerblader:
1.Løft viskerarmen opp fra frontruten.
2.Tr y k k p å l å s e k l a f f e n m ens du skyver bladet nedover.
3.Monter et nytt blad ved å innrette det nye bladet på viskerarmen og skyv det mot den bøyde enden av armen til det låses på plass.
4.Plasser viskerarmene med bladet mot frontruten.
Hvis problemet vedvarer med nye blader, rengjør du frontruten og viskerbladene med en myk klut eller svamp og varmt vann med mild såpe. Skyll så frontruten og viskerbladene med rent vann. Frontruten er ren når det ikke dannes vanndråper.
FORSIKTIG: Bruk kun rengjøringsprodukter som er godkjent for bruk på bilglass og gummi. Uegnede produkter kan føre til skader eller flekker, og lage gjenskinn i frontruten.
FORSIKTIG: Monter kun blader som er identiske med originalbladene. Bruk av uegnede blader kan skade viskersystemet og påvirke driften av regnsensoren.
Rengjøre spylerdyser
Posisjonen til frontrutespylerne er satt på fabrikken og trenger ikke justering.
Bruk en tynn ståltråd til å fjerne eventuelle blokkeringer fra dysen hvis en frontrutespyler blir tett.
ADVARSEL: Ikke sett på viskerne under rengjøring av Model S. Vindusspylervæske kan irritere øyne og hud. Les og følg instruksjonene fra produsenten av væsken.

SikringerSikringer
7.20BRUKERHÅNDBOK FOR MODEL S
Sikringsboks 1
Tilgang til sikringsboks 1 krever fjerning av komponenter som må utføres av en Tesla-tekniker. Følgende sikringsliste er tatt med for å hjelpe deg med å avgjøre om en sikring i denne boksen må skiftes. Kontakt Tesla Service dersom en av disse sikringene må skiftes.
Sikring YtelseBeskyttet krets
MERK: DISSE SIKRINGENE MÅ SKIFTES AV EN TESLA-TEKNIKER
1 5 A Tilleggssensor, radio, USB-hub
25 AJusteringssystem for frontlys (EU/Kina kun biler med coiloppheng)
3 5 A Sminkespeil, bakspeil
430 ASetevarmere for ytre bakseter (kun med pakke for kaldt vær (tilleggsutstyr))
515 ASetevarmer (førersete)
620 AGrunnleggende lydforsterker
715 ASetevarmer (passasjersete foran)
820 APremium lydforsterker
925 ASoltak
10 5 A Passive sikkerhetssystemer
11 5 A Rattstammekontroller
12 5 A Sensor for kjøremodus og krenging (stabilitets-/trekkontroll)
13 15 A Visker, park
14 5 A Omformer
15 20 A Elektrisk parkeringsbrems
16 5 A Parkering-/blindsonesensorer
17 20 A Elektrisk parkeringsbrems
18 5 A Ikke brukt
19 5 A Klimaanleggsensor i kjøretøyet
20 5 A Kupévarmerlogikk
21 15 A Batterikjølevæskepumpe 1
22 5 A Innløpsbrytere
23 15 A Kjølevæskepumpe for drivverk
24 5 A Klimaanlegg i kupeen
25 15 A Batterikjølevæskepumpe 2
26 - Ikke brukt
27 10 A Varmekontroller

Sikringer
VEDLIKEHOLD7.21
Sikringsboks 2
Sikring YtelseBeskyttet krets
28 25 A Vindusheismotor (høyre bak)29 10 A Vernebryterstrøm
30 25 A Vindusheismotor (høyre foran)
31 - Ikke brukt32 10 A Dørkontroller (høyre side)
33 - Ikke brukt
34 30 A Setevarmer for midtre baksete, aviser for spyler/visker (kun med pakke for kaldt vær (tilleggsutstyr))35 15 A Strømuttak på 12 V
36 25 A Luftfjæring
37 25 A Vindusheismotor (venstre bak)38 5 A Førerseteminne
39 25 A Vindusheismotor (venstre foran)
40 5 A Dørhåndtak bak41 10 A Dørkontroller (venstre side)
42 30 A Elektrisk bakluke
43 5 A Perm. strømsensor, bremsebryter44 5 A Lader (ladeport)
45 20 A Passiv inngang (horn)
46 30 A Karosserikontroller (gruppe 2)47 5 A Hanskeromslys
48 10 A Karosserikontroller (gruppe 1)
49 5 A Instrumentpanel50 5 A Sirene, innbrudd-/bevegelsessensor (kun Europa)
51 20 A Touch screen
52 30 A Oppvarmet bakvindu53 5 A Batteristyringssystem
54 - Ikke brukt
55 30 A Venstre elektriske forsete
56 30 A Høyre elektriske forsete57 25 A Kupévifte
58 - Ikke brukt
59 - Ikke brukt

ii

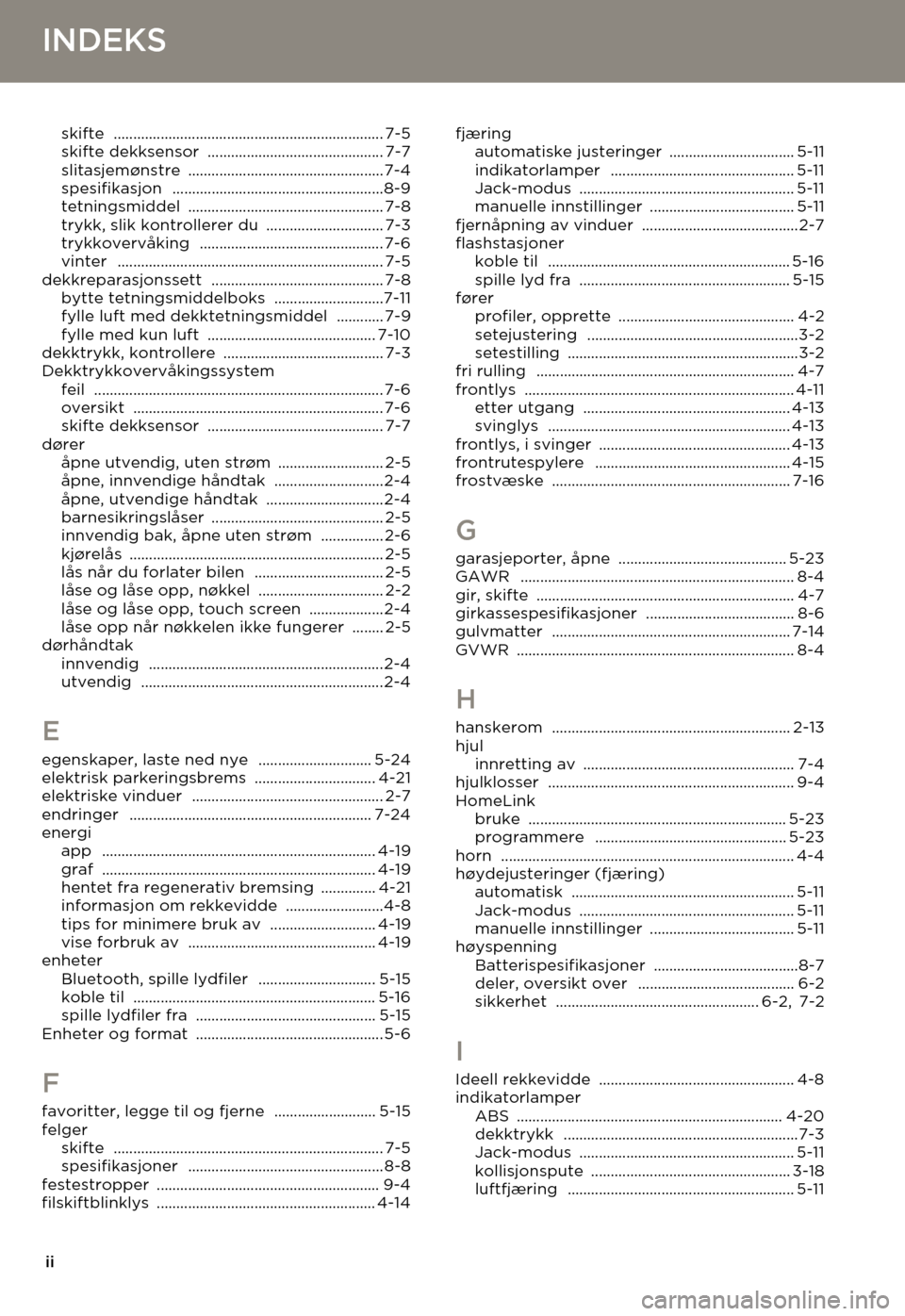

INDEKSINDEKS
