Pannenhilfe
Da der Bremskraftverstärker bei stehendem
Motor nicht arbeitet, müssen Sie zum Brem-
sen das Bremspedal wesentlich kräftiger als
normalerweise treten.
Da die Servolenkung bei stehendem Motor
nicht arbeitet, müssen Sie zum Lenken mehr
Kraft aufwenden.
● Die maximale Anschleppgeschwindigkeit
beträgt 50 km/h (31 mph).
Abschleppen von Fahrzeugen mit
automatischem Getriebe
● Stellen Sie den Wählhebel auf die Position
„N“.
● Nicht schneller als mit 50 km/h (31 mph)
schleppen.
● Nicht weiter als 50 km schleppen.
● Mit dem Abschleppwagen darf das Fahr-
zeug nur mit angehobenen Vorderrädern ab-
geschleppt werden. Hinweis
● Beachten Sie beim An- oder Abschleppen
die gesetzlichen Vorschriften.
● Schalten Sie an beiden Fahrzeugen die
Warnblinkanlage ein. Beachten Sie dabei
aber ggf. anders lautende Vorschriften.
● Ein Fahrzeug mit Automatikgetriebe kann
aus technischen Gründen nicht angeschleppt
werden. ●
Falls aufgrund eines Defektes das Getriebe
Ihres Fahrzeuges kein Schmiermittel mehr
enthält, darf das Fahrzeug nur mit angehobe-
nen Antriebsrädern abgeschleppt werden.
● Falls ein Abschleppen über mehr als 50 km
nötig ist, muss das Fahrzeug mit angehobe-
nen Vorderrädern fachmännisch abge-
schleppt werden.
● Bei stromlosem Fahrzeug bleibt die Len-
kung gesperrt. Das Fahrzeug muss dann mit
angehobenen Vorderrädern fachmännisch ab-
geschleppt werden.
● Die Abschleppöse muss immer im Fahrzeug
mitgeführt werden. Beachten Sie hierzu die
Hinweise in ››› Seite 206, Anschleppen. Abschleppösen
Abb. 165
Frontpartie rechts: Einschrauben
der vorderen Abschleppöse. Abb. 166
Einschrauben der Abschleppöse
hinten. Abschleppöse vorn
– Nehmen Sie die Abschleppöse aus dem
Bordwerkzeug.
– Entfernen Sie die Abdeckung, indem Sie
auf der linken Seite Druck ausüben.
– Die Abschleppöse nach links
in die vom
Pf
eil gezeigten Richtung einschrauben
››› Abb. 165.
Hinter

e Abschleppöse
– Nehmen Sie die Abschleppöse aus dem
Bordwerkzeug.
– Entfernen Sie die Abdeckung, indem Sie
auf der rechten Seite Druck ausüben.
– Die Abschleppöse nach links in die vom
Pf

eil gezeigten Richtung einschrauben
››› Abb. 166.
»
207
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen
Schrauben Sie die Abschleppöse nach Ge-
brauch wieder heraus und legen Sie sie dem
Bordwerkzeug bei. Setzen Sie die Abdeck-
kappe in den Stoßfänger ein. Führen Sie die
Abschleppöse immer im Fahrzeug mit.

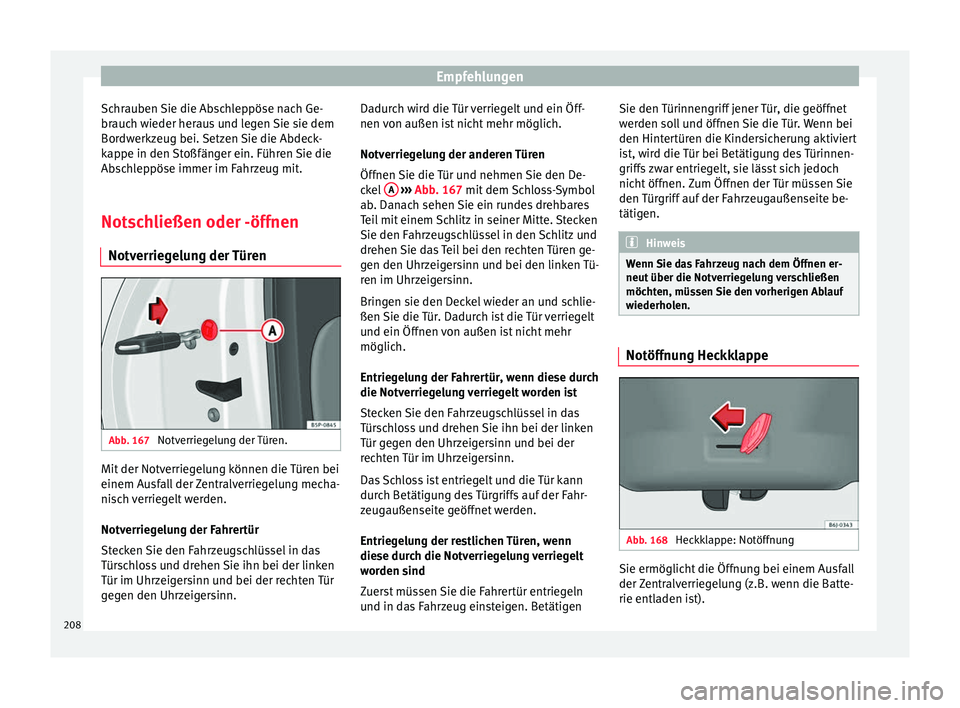

Notschließen oder -öffnen
Notverriegelung der Türen Abb. 167
Notverriegelung der Türen. Mit der Notverriegelung können die Türen bei
einem Ausfall der Zentralverriegelung mecha-
nisch verriegelt werden.
Notverriegelung der Fahrertür
Stecken Sie den Fahrzeugschlüssel in das
Türschloss und drehen Sie ihn bei der linken
Tür im Uhrzeigersinn und bei der rechten Tür
gegen den Uhrzeigersinn. Dadurch wird die Tür verriegelt und ein Öff-
nen von außen ist nicht mehr möglich.
Notverriegelung der anderen Türen
Öffnen Sie die Tür und nehmen Sie den De-
ckel
A
››› Abb. 167 mit dem Schloss-Symbol
ab. Danach sehen Sie ein rundes drehbares
Teil mit einem Schlitz in seiner Mitte. Stecken
Sie den Fahrzeugschlüssel in den Schlitz und
drehen Sie das Teil bei den rechten Türen ge-
gen den Uhrzeigersinn und bei den linken Tü-
ren im Uhrzeigersinn.
Bringen sie den Deckel wieder an und schlie-
ßen Sie die Tür. Dadurch ist die Tür verriegelt
und ein Öffnen von außen ist nicht mehr
möglich.
Entriegelung der Fahrertür, wenn diese durch
die Notverriegelung verriegelt worden ist
Stecken Sie den Fahrzeugschlüssel in das
Türschloss und drehen Sie ihn bei der linken
Tür gegen den Uhrzeigersinn und bei der
rechten Tür im Uhrzeigersinn.
Das Schloss ist entriegelt und die Tür kann
durch Betätigung des Türgriffs auf der Fahr-
zeugaußenseite geöffnet werden.
Entriegelung der restlichen Türen, wenn
diese durch die Notverriegelung verriegelt
worden sind
Zuerst müssen Sie die Fahrertür entriegeln
und in das Fahrzeug einsteigen. Betätigen Sie den Türinnengriff jener Tür, die geöffnet
werden soll und öffnen Sie die Tür. Wenn bei
den Hintertüren die Kindersicherung aktiviert
ist, wird die Tür bei Betätigung des Türinnen-
griffs zwar entriegelt, sie lässt sich jedoch
nicht öffnen. Zum Öffnen der Tür müssen Sie
den Türgriff auf der Fahrzeugaußenseite be-
tätigen.
Hinweis
Wenn Sie das Fahrzeug nach dem Öffnen er-
neut über die Notverriegelung verschließen
möchten, müssen Sie den vorherigen Ablauf
wiederholen. Notöffnung Heckklappe
Abb. 168
Heckklappe: Notöffnung Sie ermöglicht die Öffnung bei einem Ausfall
der Zentralverriegelung (z.B. wenn die Batte-
rie entladen ist).
208

Pannenhilfe
In der Gepäckraumverkleidung befindet sich
ein Schlitz, durch den der Notöffnungsme-
chanismus zugänglich ist.
Öffnen der Heckklappe vom Gepäckraum aus
– Den Schlüsselbart in den Schlitz stecken
und das Verriegelungssystem entriegeln,
indem der Schlüssel von rechts nach links
in Richtung Pfeil bewegt wird ››› Abb. 168 .

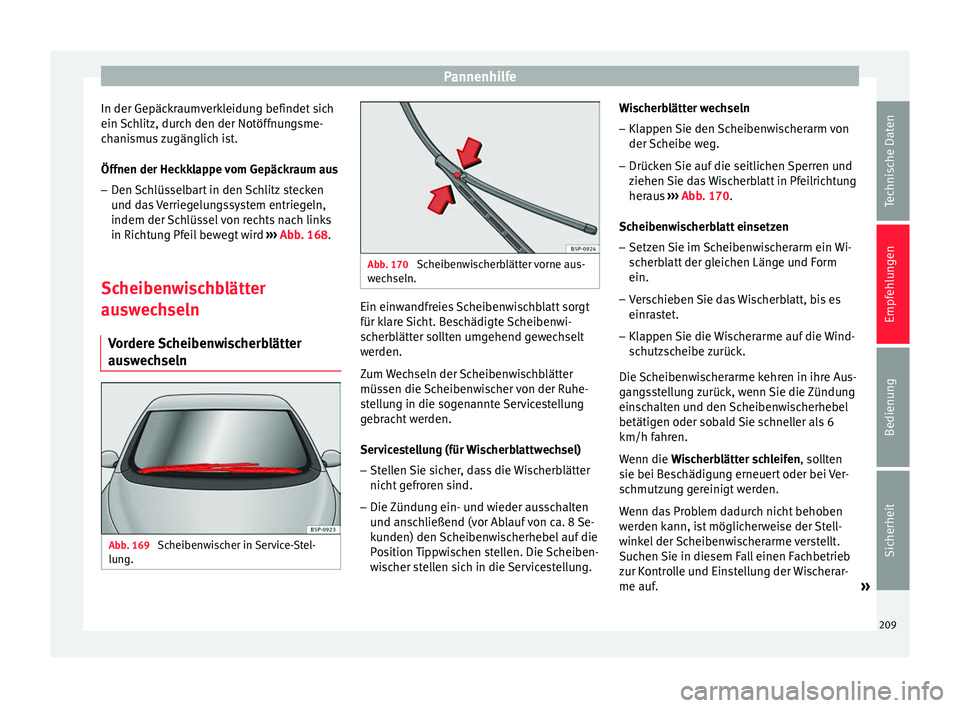

Sc heiben
wischblätter
auswechseln
Vordere Scheibenwischerblätter
auswechseln Abb. 169
Scheibenwischer in Service-Stel-
lung. Abb. 170
Scheibenwischerblätter vorne aus-
wechseln. Ein einwandfreies Scheibenwischblatt sorgt
für klare Sicht. Beschädigte Scheibenwi-
scherblätter sollten umgehend gewechselt
werden.
Zum Wechseln der Scheibenwischblätter
müssen die Scheibenwischer von der Ruhe-
stellung in die sogenannte Servicestellung
gebracht werden.
Servicestellung (für Wischerblattwechsel)
–
Stellen Sie sicher, dass die Wischerblätter
nicht gefroren sind.
– Die Zündung ein- und wieder ausschalten
und anschließend (vor Ablauf von ca. 8 Se-
kunden) den Scheibenwischerhebel auf die
Position Tippwischen stellen. Die Scheiben-
wischer stellen sich in die Servicestellung. Wischerblätter wechseln
– Klappen Sie den Scheibenwischerarm von
der Scheibe weg.
– Drücken Sie auf die seitlichen Sperren und
ziehen Sie das Wischerblatt in Pfeilrichtung
heraus ››› Abb. 170 .
Sc heiben

wischerblatt einsetzen
– Setzen Sie im Scheibenwischerarm ein Wi-
scherblatt der gleichen Länge und Form
ein.
– Verschieben Sie das Wischerblatt, bis es
einrastet.
– Klappen Sie die Wischerarme auf die Wind-
schutzscheibe zurück.
Die Scheibenwischerarme kehren in ihre Aus-
gangsstellung zurück, wenn Sie die Zündung
einschalten und den Scheibenwischerhebel
betätigen oder sobald Sie schneller als 6
km/h fahren.
Wenn die Wischerblätter schleifen, sollten
sie bei B

eschädigung erneuert oder bei Ver-
schmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben
werden kann, ist möglicherweise der Stell-
winkel der Scheibenwischerarme verstellt.
Suchen Sie in diesem Fall einen Fachbetrieb
zur Kontrolle und Einstellung der Wischerar-
me auf. »
209
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen
ACHTUNG
Nur fahren, wenn eine klare Sicht durch alle
Fensterscheiben besteht.
● Säubern Sie regelmäßig die Scheibenwi-
scherblätter und alle Fensterscheiben.
● Erneuern Sie die Scheibenwischerblätter
jährlich ein- bis zweimal. VORSICHT
● Defekte oder verschmutzte Scheibenwi-
scherblätter können die Windschutzscheibe
zerkratzen.
● Die Fensterscheiben nicht mit Kraftstoff,
Nagellackentferner, Lackverdünner oder ähn-
lichen Flüssigkeiten reinigen. Dadurch kön-
nen die Scheibenwischerblätter beschädigt
werden.
● Bewegen Sie niemals den Scheibenwischer
oder den Scheibenwischerarm mit der Hand.
Sie könnten beschädigt werden.
● Um Beschädigungen der Motorraumklappe
und der Scheibenwischerarme zu vermeiden,
die Wischerarme der Frontscheibenwischer
erst nach vorne klappen, wenn sie sich in der
Servicestellung befinden. Hinweis
● Die Wischerarme können nur dann in die
Servicestellung gebracht werden, wenn die
Motorraumklappe vollständig geschlossen

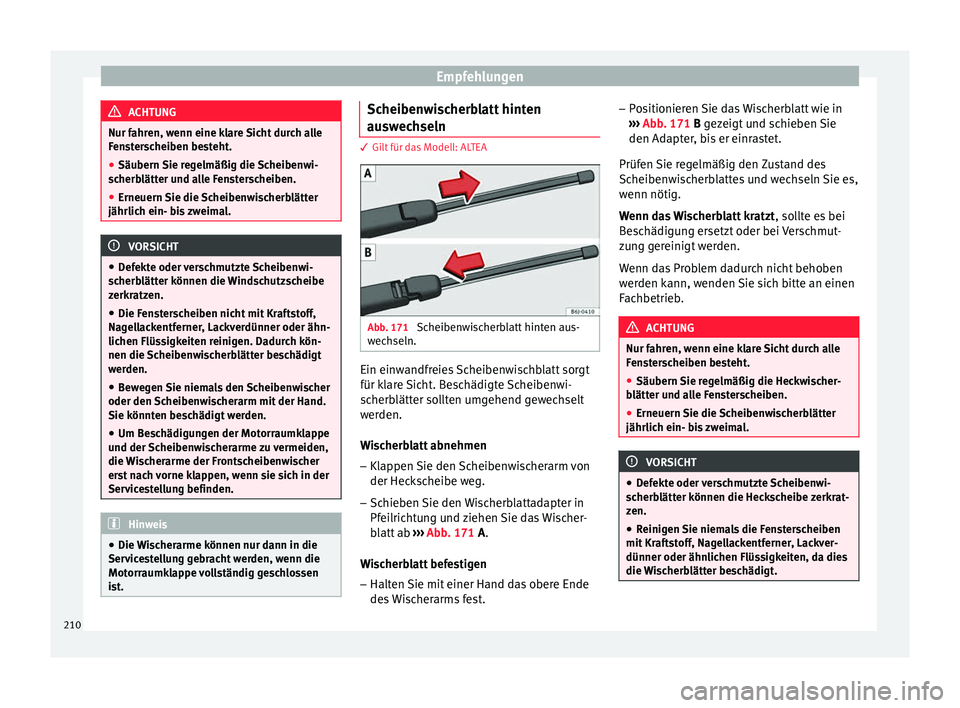

ist. Scheibenwischerblatt hinten
auswechseln
3 Gilt für das Modell: ALTEA
Abb. 171
Scheibenwischerblatt hinten aus-
wechseln. Ein einwandfreies Scheibenwischblatt sorgt
für klare Sicht. Beschädigte Scheibenwi-
scherblätter sollten umgehend gewechselt
werden.
Wischerblatt abnehmen
– Klappen Sie den Scheibenwischerarm von
der Heckscheibe weg.
– Schieben Sie den Wischerblattadapter in
Pfeilrichtung und ziehen Sie das Wischer-
blatt ab ››› Abb. 171
A.
Wischerblatt befestigen
– Halten Sie mit einer Hand das obere Ende
des Wischerarms fest. –
Positionieren Sie das Wischerblatt wie in
››› Abb. 171 B
gezeigt und schieben Sie
den Adapter, bis er einrastet.
Prüfen Sie regelmäßig den Zustand des
Scheibenwischerblattes und wechseln Sie es,
wenn nötig.
Wenn das Wischerblatt kratzt , sollte es bei
Beschädigung ersetzt oder bei Verschmut-
zung gereinigt werden.
Wenn das Problem dadurch nicht behoben
werden kann, wenden Sie sich bitte an einen
Fachbetrieb. ACHTUNG
Nur fahren, wenn eine klare Sicht durch alle
Fensterscheiben besteht.
● Säubern Sie regelmäßig die Heckwischer-
blätter und alle Fensterscheiben.
● Erneuern Sie die Scheibenwischerblätter
jährlich ein- bis zweimal. VORSICHT
● Defekte oder verschmutzte Scheibenwi-
scherblätter können die Heckscheibe zerkrat-
zen.
● Reinigen Sie niemals die Fensterscheiben
mit Kraftstoff, Nagellackentferner, Lackver-
dünner oder ähnlichen Flüssigkeiten, da dies
die Wischerblätter beschädigt. 210

Pannenhilfe
●
Verstellen Sie den Heckscheibenwischer
niemals von Hand. Er könnte beschädigt

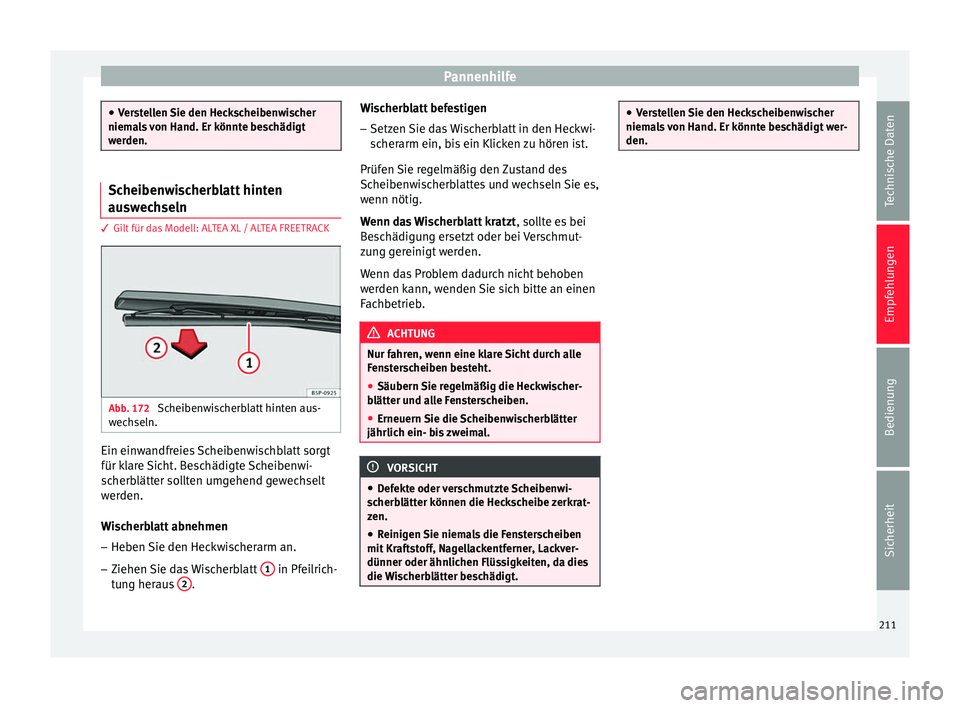

werden. Scheibenwischerblatt hinten
auswechseln
3 Gilt für das Modell: ALTEA XL / ALTEA FREETRACK
Abb. 172
Scheibenwischerblatt hinten aus-
wechseln. Ein einwandfreies Scheibenwischblatt sorgt
für klare Sicht. Beschädigte Scheibenwi-
scherblätter sollten umgehend gewechselt
werden.
Wischerblatt abnehmen
– Heben Sie den Heckwischerarm an.
– Ziehen Sie das Wischerblatt 1 in Pfeilrich-
tung heraus 2 . Wischerblatt befestigen
– Setzen Sie das Wischerblatt in den Heckwi-
scherarm ein, bis ein Klicken zu hören ist.
Prüfen Sie regelmäßig den Zustand des
Scheibenwischerblattes und wechseln Sie es,
wenn nötig.
Wenn das Wischerblatt kratzt , sollte es bei
Beschädigung ersetzt oder bei Verschmut-
zung gereinigt werden.
Wenn das Problem dadurch nicht behoben
werden kann, wenden Sie sich bitte an einen
Fachbetrieb. ACHTUNG
Nur fahren, wenn eine klare Sicht durch alle
Fensterscheiben besteht.
● Säubern Sie regelmäßig die Heckwischer-
blätter und alle Fensterscheiben.
● Erneuern Sie die Scheibenwischerblätter
jährlich ein- bis zweimal. VORSICHT
● Defekte oder verschmutzte Scheibenwi-
scherblätter können die Heckscheibe zerkrat-
zen.
● Reinigen Sie niemals die Fensterscheiben
mit Kraftstoff, Nagellackentferner, Lackver-
dünner oder ähnlichen Flüssigkeiten, da dies
die Wischerblätter beschädigt. ●
Verstellen Sie den Heckscheibenwischer
niemals von Hand. Er könnte beschädigt wer-
den. 211Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen

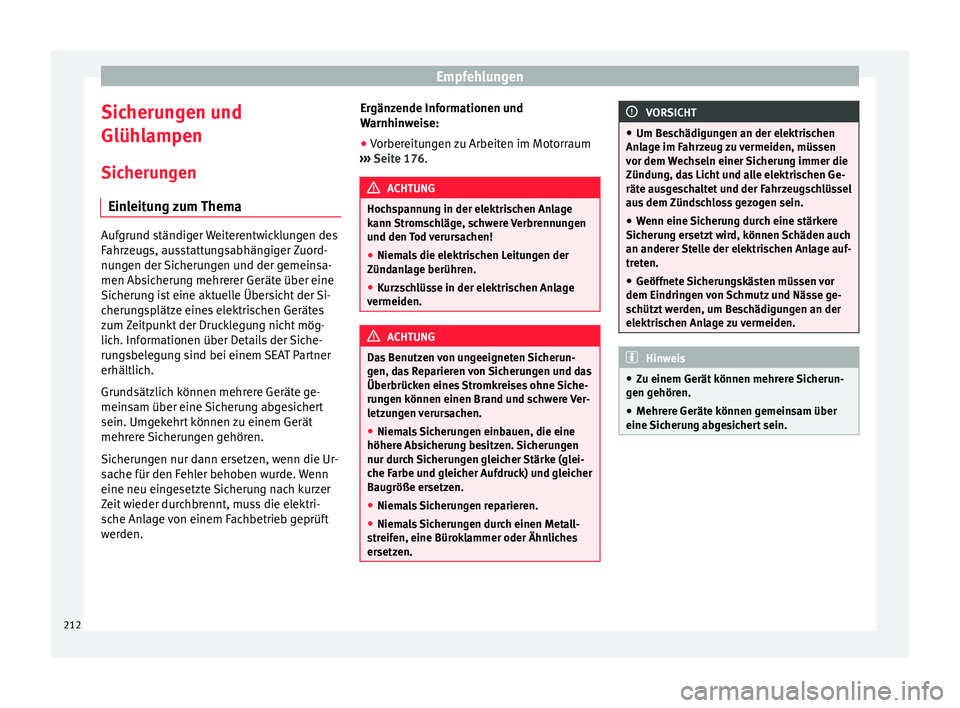

Sicherungen und
Glühlampen
Sicherungen Einleitung zum Thema Aufgrund ständiger Weiterentwicklungen des
Fahrzeugs, ausstattungsabhängiger Zuord-
nungen der Sicherungen und der gemeinsa-
men Absicherung mehrerer Geräte über eine
Sicherung ist eine aktuelle Übersicht der Si-
cherungsplätze eines elektrischen Gerätes
zum Zeitpunkt der Drucklegung nicht mög-
lich. Informationen über Details der Siche-
rungsbelegung sind bei einem SEAT Partner
erhältlich.
Grundsätzlich können mehrere Geräte ge-
meinsam über eine Sicherung abgesichert
sein. Umgekehrt können zu einem Gerät
mehrere Sicherungen gehören.
Sicherungen nur dann ersetzen, wenn die Ur-
sache für den Fehler behoben wurde. Wenn
eine neu eingesetzte Sicherung nach kurzer
Zeit wieder durchbrennt, muss die elektri-
sche Anlage von einem Fachbetrieb geprüft
werden. Ergänzende Informationen und
Warnhinweise:
●
Vorbereitungen zu Arbeiten im Motorraum
››› Seite 176
. ACHTUNG
Hochspannung in der elektrischen Anlage
kann Stromschläge, schwere Verbrennungen
und den Tod verursachen!
● Niemals die elektrischen Leitungen der
Zündanlage berühren.
● Kurzschlüsse in der elektrischen Anlage
vermeiden. ACHTUNG
Das Benutzen von ungeeigneten Sicherun-
gen, das Reparieren von Sicherungen und das
Überbrücken eines Stromkreises ohne Siche-
rungen können einen Brand und schwere Ver-
letzungen verursachen.
● Niemals Sicherungen einbauen, die eine
höhere Absicherung besitzen. Sicherungen
nur durch Sicherungen gleicher Stärke (glei-
che Farbe und gleicher Aufdruck) und gleicher
Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metall-
streifen, eine Büroklammer oder Ähnliches
ersetzen. VORSICHT
● Um Beschädigungen an der elektrischen
Anlage im Fahrzeug zu vermeiden, müssen
vor dem Wechseln einer Sicherung immer die
Zündung, das Licht und alle elektrischen Ge-
räte ausgeschaltet und der Fahrzeugschlüssel
aus dem Zündschloss gezogen sein.
● Wenn eine Sicherung durch eine stärkere
Sicherung ersetzt wird, können Schäden auch
an anderer Stelle der elektrischen Anlage auf-
treten.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen von Schmutz und Nässe ge-
schützt werden, um Beschädigungen an der
elektrischen Anlage zu vermeiden. Hinweis
● Zu einem Gerät können mehrere Sicherun-
gen gehören.
● Mehrere Geräte können gemeinsam über
eine Sicherung abgesichert sein. 212

Sicherungen und Glühlampen

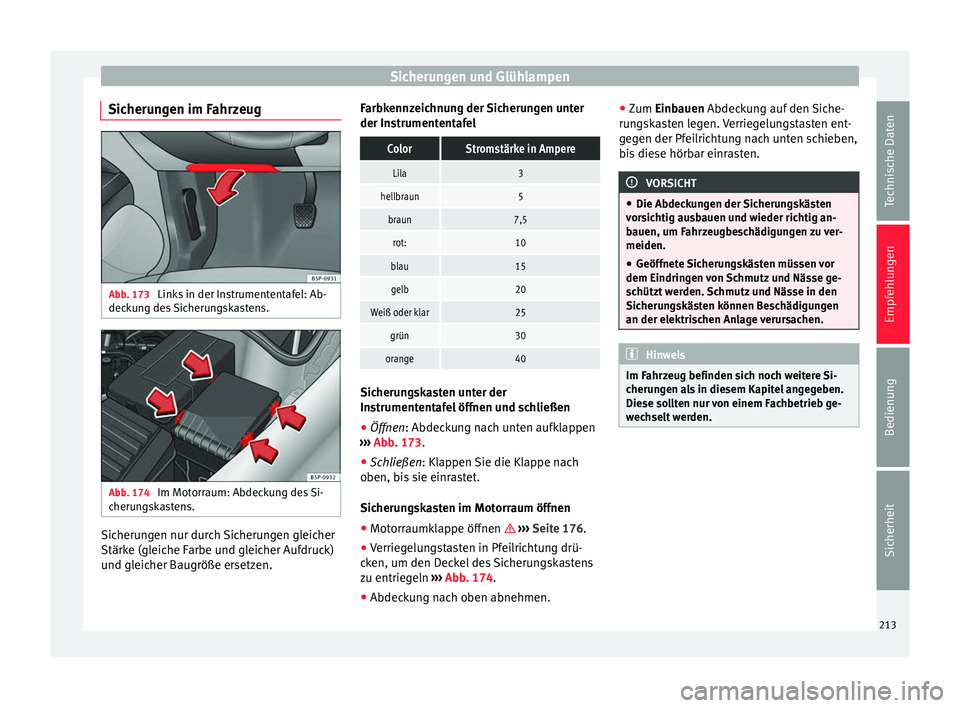

Sicherungen im Fahrzeug Abb. 173
Links in der Instrumententafel: Ab-
deckung des Sicherungskastens. Abb. 174
Im Motorraum: Abdeckung des Si-
cherungskastens. Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen. Farbkennzeichnung der Sicherungen unter
der InstrumententafelColorStromstärke in Ampere
Lila3
hellbraun5
braun7,5
rot:10
blau15
gelb20
Weiß oder klar25
grün30
orange40
Sicherungskasten unter der
Instrumententafel öffnen und schließen
●
Öffnen : Abdeckung nach unten aufklappen
› ›

› Abb. 173.
● Sc
hließen: Klappen Sie die Klappe nach
oben, b

is sie einrastet.
Sicherungskasten im Motorraum öffnen
● Motorraumklappe öffnen  ››› Seite 176
.
● Verriegelungstasten in Pfeilrichtung drü-
cken, um den Deckel des Sicherungskastens
zu entriegeln ››› Abb. 174
.
● Abdeckung nach oben abnehmen. ●
Zum Einbauen Abdeckung auf den Siche-
ru

ngskasten legen. Verriegelungstasten ent-
gegen der Pfeilrichtung nach unten schieben,
bis diese hörbar einrasten. VORSICHT
● Die Abdeckungen der Sicherungskästen
vorsichtig ausbauen und wieder richtig an-
bauen, um Fahrzeugbeschädigungen zu ver-
meiden.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen von Schmutz und Nässe ge-
schützt werden. Schmutz und Nässe in den
Sicherungskästen können Beschädigungen
an der elektrischen Anlage verursachen. Hinweis
Im Fahrzeug befinden sich noch weitere Si-
cherungen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden. 213
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen

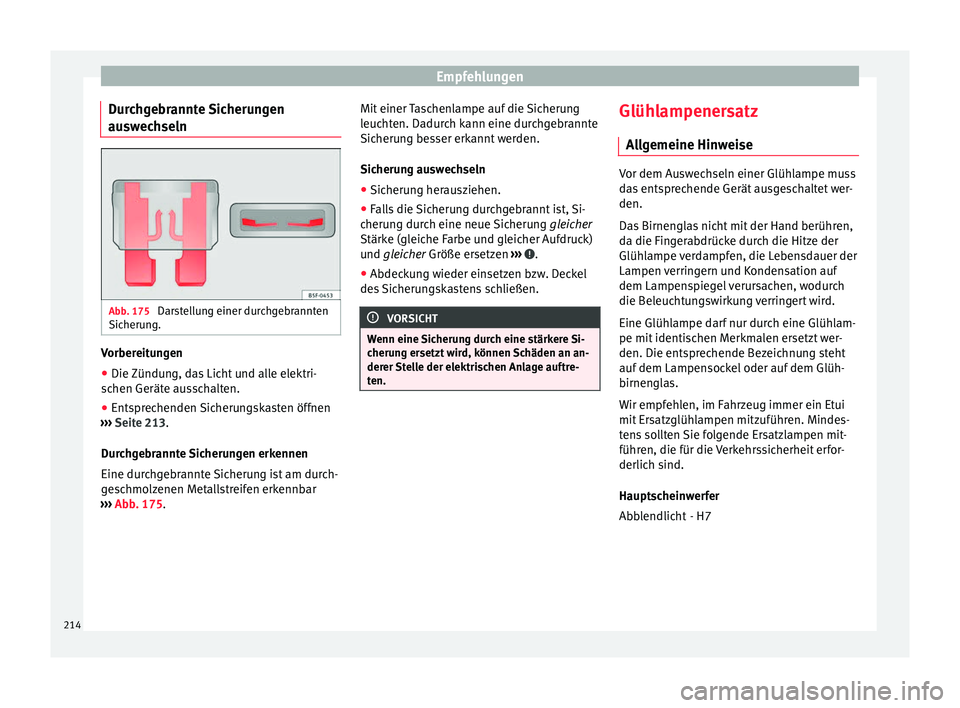

Durchgebrannte Sicherungen
auswechseln Abb. 175
Darstellung einer durchgebrannten
Sicherung. Vorbereitungen
● Die Zündung, das Licht und alle elektri-
schen Geräte ausschalten.
● Entsprechenden Sicherungskasten öffnen
››› Seite 213.
Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durch-
geschmolzenen Metallstreifen erkennbar
››› Abb. 175 . Mit
einer Taschenlampe auf die Sicherung
leuchten. Dadurch kann eine durchgebrannte
Sicherung besser erkannt werden.
Sicherung auswechseln
● Sicherung herausziehen.
● Falls die Sicherung durchgebrannt ist, Si-
cherung durch eine neue Sicherung gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Größe ersetzen ›
›› .
● Abdeckung wieder einsetzen bzw. Deckel
des Sicherungskastens schließen. VORSICHT
Wenn eine Sicherung durch eine stärkere Si-
cherung ersetzt wird, können Schäden an an-
derer Stelle der elektrischen Anlage auftre-
ten. Glühlampenersatz
Allgemeine Hinweise Vor dem Auswechseln einer Glühlampe muss
das entsprechende Gerät ausgeschaltet wer-
den.
Das Birnenglas nicht mit der Hand berühren,
da die Fingerabdrücke durch die Hitze der
Glühlampe verdampfen, die Lebensdauer der
Lampen verringern und Kondensation auf
dem Lampenspiegel verursachen, wodurch
die Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlam-
pe mit identischen Merkmalen ersetzt wer-
den. Die entsprechende Bezeichnung steht
auf dem Lampensockel oder auf dem Glüh-
birnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui
mit Ersatzglühlampen mitzuführen. Mindes-
tens sollten Sie folgende Ersatzlampen mit-
führen, die für die Verkehrssicherheit erfor-
derlich sind.
Hauptscheinwerfer
- H7
Abblendlicht
214
