2015 Peugeot 301 ECU

114
301_et_Chap08_securite-enfants_ed01-2014

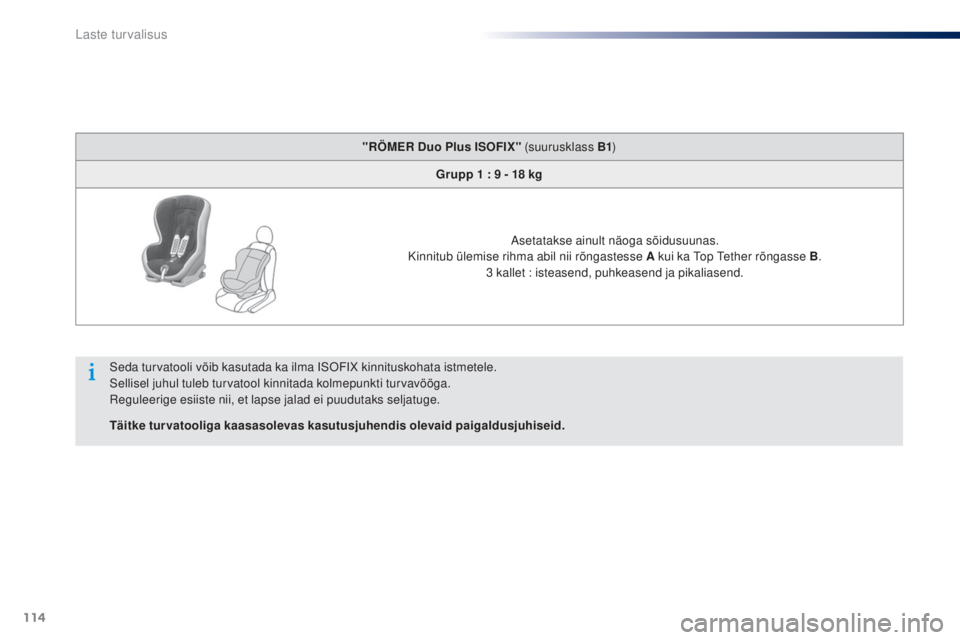

"RÖMER Duo Plus ISOFIX" (suurusklass B1)
Grupp 1 : 9 - 18 kg
Asetatakse ainult näoga sõidusuunas.
Kinnitub ülemise rihma abil nii rõngastesse A kui ka Top Tether rõngasse B. 3


kallet : isteasend, puhkeasend ja pikaliasend.
Seda turvatooli võib kasutada ka ilma ISOFIX kinnituskohata istmetele.
Sellisel juhul tuleb turvatool kinnitada kolmepunkti turvavööga.
Reguleerige esiiste nii, et lapse jalad ei puudutaks seljatuge.
Täitke turvatooliga kaasasolevas kasutusjuhendis olevaid paigaldusjuhiseid.
Laste turvalisus

115
301_et_Chap08_securite-enfants_ed01-2014
"Baby P2C Midi" koos ISOFIX alusega (suurusklassid : D, C, A, B, B1)
Grupp 1 : 9 - 18 kg
Paigaldatakse "seljaga sõidusuunda" ISOFIX aluse abil, mis kinnitub rõngastesse A .
Alusel on reguleeritava kõrgusega tugijalg, mis toetub sõiduki põrandale. Seda turvatooli saab kasutada ka ''näoga sõidusuunas''.Seda turvatooli ei saa kinnitada turvavöö abil.
Kuni 3


aastase lapse puhul soovitame kasutada ''seljaga sõidusuunas'' turvatooli.
Kasutage turvatooli tootja poolt antud kasutusjuhendis olevaid paigaldusjuhiseid.
FAIR G 0/1

S ja RWF A ja FWF A ISOFIX alused (seljaga sõidusuunas versioonile suurusklass C , näoga sõidusuunas versioonile suurusklass A)
Grupp 0+ ja 1
: vastsündinu kuni 18 kg
Paigaldatakse seljaga sõidusuunas, kui laps kaalub alla 18


kg ja näoga sõidusuunas, kui laps kaalub
13
- 18 kg ISOFIX aluse abil, mis kinnitub rõngastesse A .
Kasutage A tüüpi seljaga sõidusuunas (RWF) A tüüpi näoga sõidusuunas (FWF) ISOFIX alust.
Turvatoolil on 6
kallet.
Seda turvatooli saab paigaldada näoga sõidusuunas ka ilma ISOFIX kinnituskohtadeta istmetele. Sellisel juhul on kinnitatakse turvatoolid sõiduki istme külge kolmepunktiturvavööga.
8
Laste turvalisus

116
301_et_Chap08_securite-enfants_ed01-2014
ISOFIX lapseistmete paigutuse kokkuvõtlik tabel
Vastavalt Euroopa määrustele on käesolevas tabelis ära toodud ISOFIX lapseistmete paigaldusvõimalused ISOFIX kinnituskohtadega varustatud
sõidukiistmetele.
Universaalsete ja pooluniversaalsete ISOFIX lapseistmete puhul on ISOFIX istme suurusklass, mida tähistavad vastavalt tähed A - G, märgitud
lapseistmele ISOFIX logo kõrvale.
Lapse kaal / vastav vanus
Alla 10
kg
(grupp 0)
Kuni u. 6
kuudAlla 10
kg
(grupp 0)
Alla 13
kg
(gr upp 0+)
Kuni u. 1
aasta9
- 18 kg (grupp 1)
u. 1
- 3 aastat
ISOFIX lapseistme tü üp Häll* "seljaga sõidusuunas "
"seljaga sõidusuunas""näoga sõidusuunas"
ISOFIX istme suurusklass F G C D E C D A B B1
Universaalsed ja pooluniversaalsed ISOFIX
l apseistmed, mida saab paigaldada
tagumistele külgistmele X
IL- SU IL- SU IUF

IL- SU
IUF : iste, kuhu saab paigaldada universaalset Isofix lapseistet, mis paigaldatakse ülemise rihma abil näoga sõidusuunda.
IL- SU : iste, kuhu saab paigaldada järgmist tüüpi pooluniversaalseid Isofix lapseistmeid :
-
"

seljaga sõidusuunas" ülemise rihma või tugivardaga lapseistet,
-
"

näoga sõidusuunas", tugivardaga.
Ülemise rihma kinnitamise õpetuse leiate peatükist "ISOFIX kinnitusseadmed".
X : koht, kuhu ei saa paigaldada näidatud suuruses ISOFIX lapseistet.
* Turvahälle ja "autovoodeid" ei saa juhi kõrvalistmele paigaldada.
Laste turvalisus

117
301_et_Chap08_securite-enfants_ed01-2014

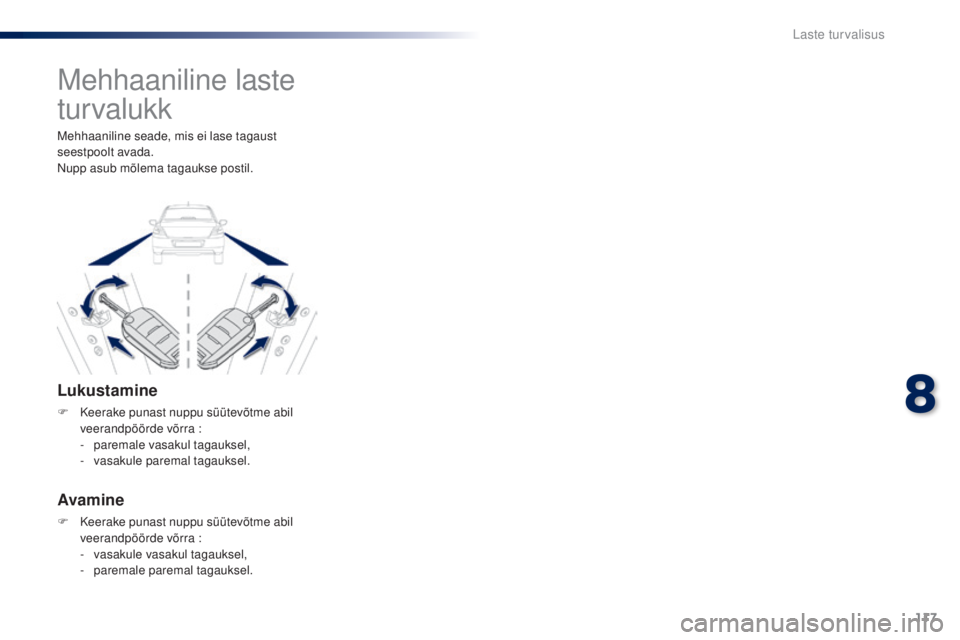

Mehhaaniline laste
turvalukk
Lukustamine
F Keerake punast nuppu süütevõtme abil veerandpöörde võrra :
-
p

aremale vasakul tagauksel,
-
v

asakule paremal tagauksel.
Avamine
F Keerake punast nuppu süütevõtme abil veerandpöörde võrra :
-
v

asakule vasakul tagauksel,
-
par

emale paremal tagauksel.
Mehhaaniline seade, mis ei lase tagaust
seestpoolt avada.
Nupp asub mõlema tagaukse postil.
8
Laste turvalisus
