Conservação do veículo183
Luzes laterais
1. Retirar o casquilho do conjuntorodando para a esquerda.
2. Retirar o casquilho do reflector.
3. Desligar a ficha da cablagem da lâmpada.
4. Retirar a lâmpada do encaixe.
5. Inserir a lâmpada nova.
6. Aplicar a ficha na lâmpada.
7. Inserir o casquilho no reflector.
8. Reinstalar o conjunto.
Faróis de xénon
9 Perigo
Os faróis de xénon funcionam com
uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
Luzes de viragem
1. Retirar a tampa de protecção.

184Conservação do veículo
2. Retirar o casquilho da lâmpada,puxando.
3. Retirar a lâmpada do casquilho e substituir a lâmpada.
4. Quando se aplica uma nova lâmpada, engatar as patilhas nasreentrâncias no reflector.
5. Reinstalar o conjunto do farol.
6. Colocar a tampa de protecção dos máximos na devida posição efechar.
Faróis de nevoeiro
Substituir as lâmpadas numa oficina.
Indicadores de mudança
de direcção dianteiros
1. Rodar o suporte da lâmpada para
a esquerda e desengatar.
2. Empurrar a lâmpada ligeiramente
para dentro do casquilho, rodar
para a esquerda, retirar e
substituir a lâmpada.
3. Colocar o suporte da lâmpada no reflector e rodar no sentido dos
ponteiros do relógio para engatar.

Conservação do veículo185Luzes traseirasLado esquerdo
1. Retirar as duas tampas e desapertar os parafusos. Retirar
o painel.
2. Retirar a tampa.
Lado direito
1. Retirar a porta de arrumação e o kit de reparação de pneus.
2. Retirar a tampa.

186Conservação do veículo
3. Luz traseira/stop (1)Indicador de mudança de
direcção (2)
Luz de marcha-atrás (3)
4. Retirar o suporte da lâmpada. Retirar e substituir a lâmpada.
5. Montar o casquilho da lâmpada no conjunto da luz de presença.
Montar o grupo óptico traseiro na
carroçaria e apertar. Fechar as
tampas e encaixar.
6. Ligar a ignição, accionar e verificar todos os faróis.
Indicadores de mudança
de direcção laterais
Se as luzes não funcionarem, mande verificá-las numa oficina.
Terceira luz de travagem
Se a terceira luz de travagem não
funcionar, mande repará-la numa
oficina.

Conservação do veículo187Luz da chapa de matrícula
1. Retirar a lâmpada para fora comuma chave de fendas.
2. Retirar o alojamento da lâmpada para baixo, com cuidado para nãopuxar o cabo.
Rodar o suporte da lâmpada para a esquerda para desengatar.
3. Retirar a lâmpada do suporte e substituí-la.
4. Colocar o suporte da lâmpada no alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
5. Inserir o alojamento da lâmpada e
prendê-lo utilizando uma chave
de fendas.
Luzes do habitáculo Luzes de cortesia 1. Para a retirar, levantar o lado oposto do interruptor da luz com
uma chave de parafusos de ponta plana.
2. Retirar a lâmpada.
3. Substituir a lâmpada.
4. Reinstalar o conjunto da luz.Luz do compartimento de carga
1. Retirar a lâmpada para fora com uma chave de fendas.
2. Retirar a lâmpada.
3. Inserir a lâmpada nova.
4. Instale a luz.

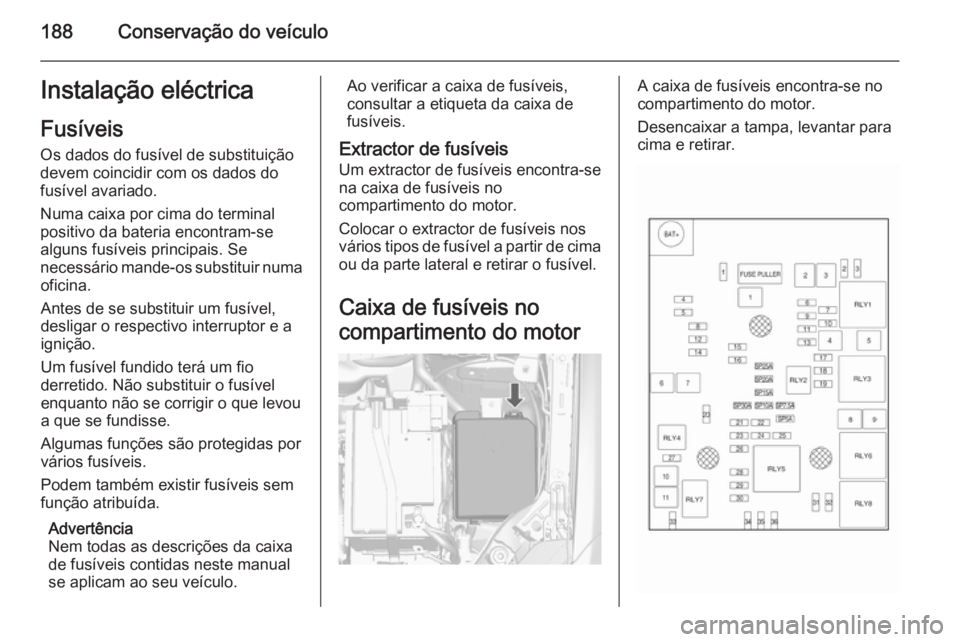

188Conservação do veículoInstalação eléctricaFusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Numa caixa por cima do terminal
positivo da bateria encontram-se
alguns fusíveis principais. Se
necessário mande-os substituir numa oficina.
Antes de se substituir um fusível, desligar o respectivo interruptor e aignição.
Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir o que levou
a que se fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Advertência
Nem todas as descrições da caixa
de fusíveis contidas neste manual
se aplicam ao seu veículo.Ao verificar a caixa de fusíveis,
consultar a etiqueta da caixa de
fusíveis.
Extractor de fusíveis
Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motorA caixa de fusíveis encontra-se no
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.

Conservação do veículo189
Mini FusíveisN.ºCircuito1Tecto de abrir2Espelhos retrovisores exteriores3–4–5Módulo de comando do travão
eléctrico6Sensor da bateria inteligente7–8Módulo de controlo da caixa de
velocidades9Módulo de controlo da carro‐
çaria10Nivelamento dos faróis11Limpa-vidros do óculo traseiro12Óculo traseiro aquecido13Actuador dos faróis (lado
esquerdo)N.ºCircuito14Espelhos retrovisores exteriores aquecidos15–16Aquecimento dos assentos17Módulo de controlo da caixa de
velocidades18Módulo de controlo do motor19Bomba do combustível20–21Ventoinha de arrefecimento22–23Bobina da ignição, Módulo de
controlo do motor24Bomba do líquido de lavar25Actuador dos faróis (lado direito)26Módulo de controlo do motor27–28Módulo de controlo do motorN.ºCircuito29Módulo de controlo do motor30Sistema de escape31Máximos esquerdos32Máximos direitos33Módulo de controlo do motor34Buzina35Climatização, sistema de ar
condicionado36Farol dianteiro de nevoeiro
Fusíveis com porta-fusíveis classe J
N.ºCircuito1Módulo de comando do travão
eléctrico2Limpa-vidros dianteiro3Módulo de controlo do motor4Módulo de controlo do motor5–

190Conservação do veículo
N.ºCircuito6Aquecedor de combustível7–8Ventoinha de arrefecimento9Ventoinha de arrefecimento10Módulo de controlo do motor,
Vela incandescência11Motor de arranque
Caixa de fusíveis no painel
de instrumentos
O bloco de fusíveis interior encontra-
-se na parte inferior do painel de
instrumentos do lado do condutor.
Para aceder aos fusíveis, retirar a
arrumação.
Para retirar a arrumação, abri-la e
puxá-la.
Mini Fusíveis
