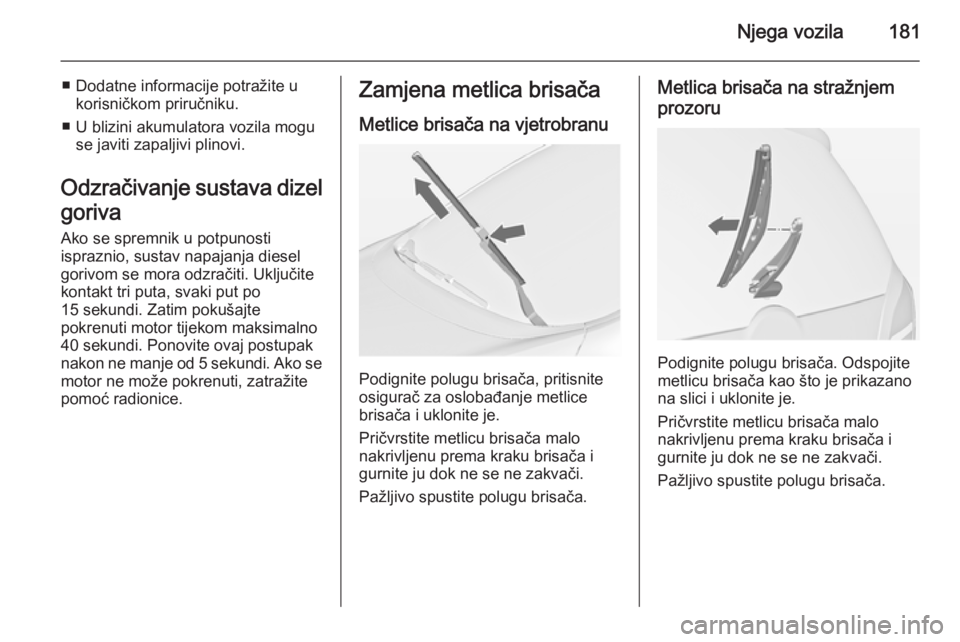

Njega vozila181
■ Dodatne informacije potražite ukorisničkom priručniku.
■ U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.
Odzračivanje sustava dizel
goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja diesel
gorivom se mora odzračiti. Uključite kontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od 5 sekundi. Ako se motor ne može pokrenuti, zatražite
pomoć radionice.Zamjena metlica brisača
Metlice brisača na vjetrobranu
Podignite polugu brisača, pritisnite
osigurač za oslobađanje metlice
brisača i uklonite je.
Pričvrstite metlicu brisača malo
nakrivljenu prema kraku brisača i
gurnite ju dok ne se ne zakvači.
Pažljivo spustite polugu brisača.
Metlica brisača na stražnjem prozoru
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača malo
nakrivljenu prema kraku brisača i
gurnite ju dok ne se ne zakvači.
Pažljivo spustite polugu brisača.

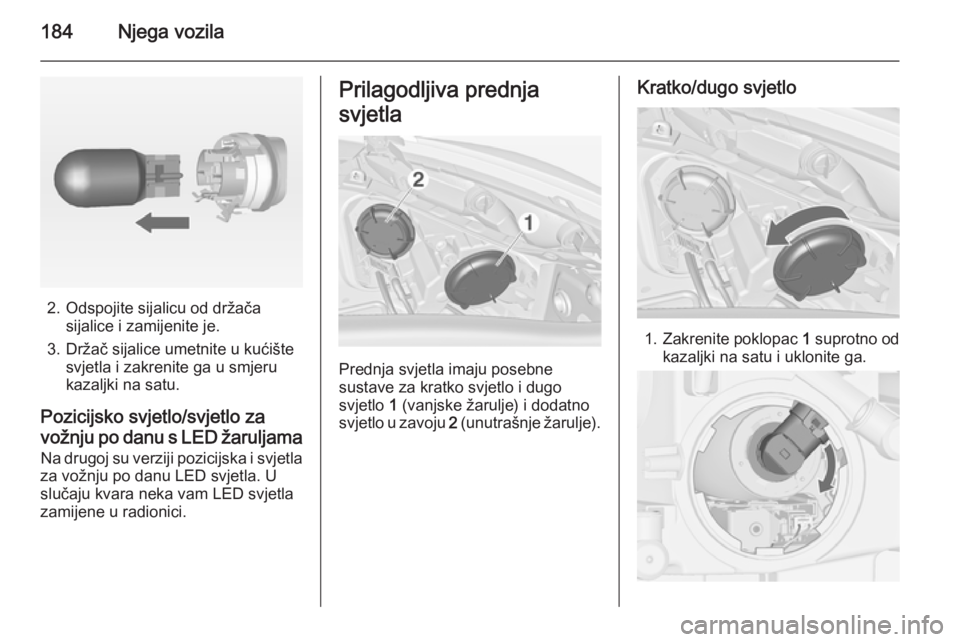

184Njega vozila
2. Odspojite sijalicu od držačasijalice i zamijenite je.
3. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.
Pozicijsko svjetlo/svjetlo za
vožnju po danu s LED žaruljama Na drugoj su verziji pozicijska i svjetla
za vožnju po danu LED svjetla. U
slučaju kvara neka vam LED svjetla
zamijene u radionici.
Prilagodljiva prednja
svjetla
Prednja svjetla imaju posebne
sustave za kratko svjetlo i dugo
svjetlo 1 (vanjske žarulje) i dodatno
svjetlo u zavoju 2 (unutrašnje žarulje).
Kratko/dugo svjetlo
1. Zakrenite poklopac 1 suprotno od
kazaljki na satu i uklonite ga.

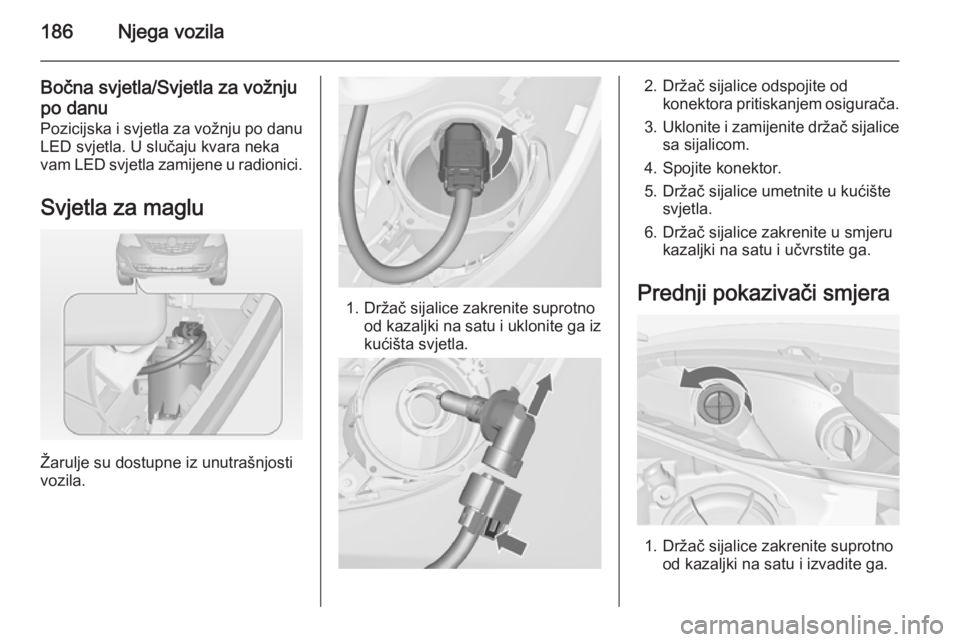

186Njega vozila
Bočna svjetla/Svjetla za vožnju
po danu
Pozicijska i svjetla za vožnju po danu
LED svjetla. U slučaju kvara neka vam LED svjetla zamijene u radionici.
Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač sijalice zakrenite suprotno
od kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač sijalice odspojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sijalice
sa sijalicom.
4. Spojite konektor.
5. Držač sijalice umetnite u kućište svjetla.
6. Držač sijalice zakrenite u smjeru kazaljki na satu i učvrstite ga.
Prednji pokazivači smjera
1. Držač sijalice zakrenite suprotno od kazaljki na satu i izvadite ga.

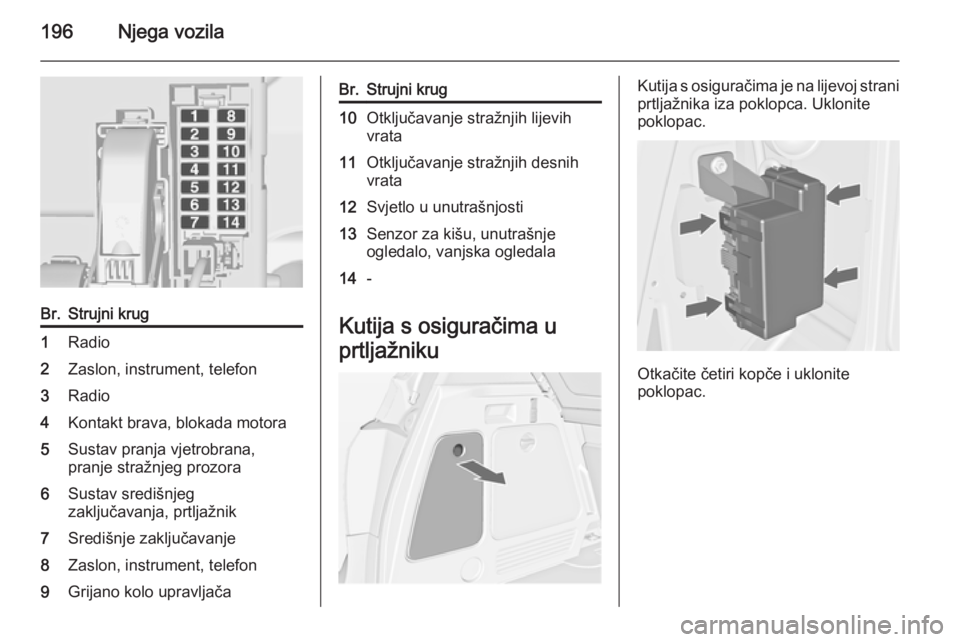

196Njega vozila
Br.Strujni krug1Radio2Zaslon, instrument, telefon3Radio4Kontakt brava, blokada motora5Sustav pranja vjetrobrana,
pranje stražnjeg prozora6Sustav središnjeg
zaključavanja, prtljažnik7Središnje zaključavanje8Zaslon, instrument, telefon9Grijano kolo upravljačaBr.Strujni krug10Otključavanje stražnjih lijevih
vrata11Otključavanje stražnjih desnih
vrata12Svjetlo u unutrašnjosti13Senzor za kišu, unutrašnje
ogledalo, vanjska ogledala14-
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca. Uklonite
poklopac.
Otkačite četiri kopče i uklonite
poklopac.

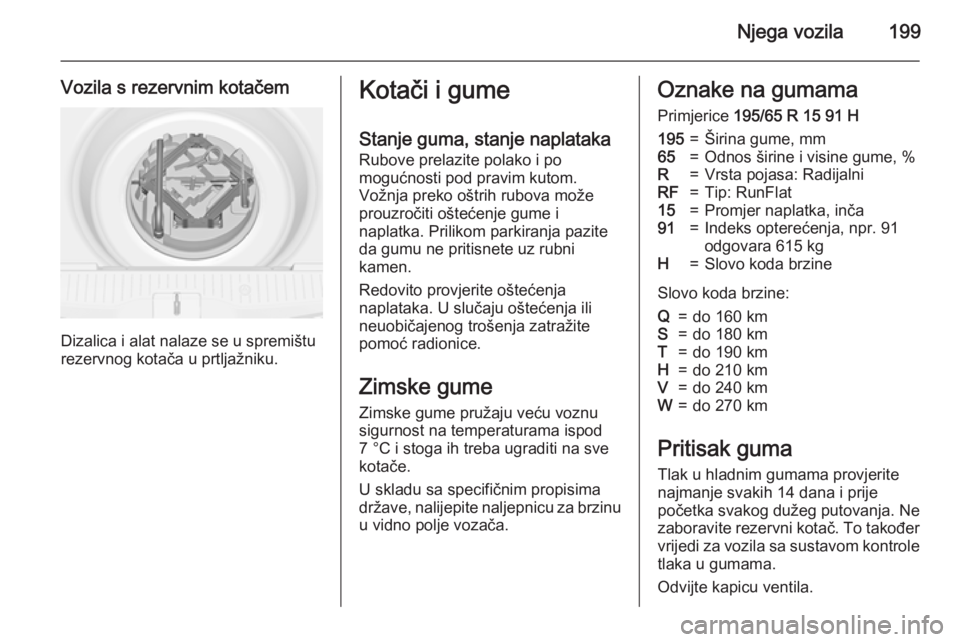

Njega vozila199
Vozila s rezervnim kotačem
Dizalica i alat nalaze se u spremištu
rezervnog kotača u prtljažniku.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.Oznake na gumama
Primjerice 195/65 R 15 91 H195=Širina gume, mm65=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat15=Promjer naplatka, inča91=Indeks opterećenja, npr. 91
odgovara 615 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 kmS=do 180 kmT=do 190 kmH=do 210 kmV=do 240 kmW=do 270 km
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.

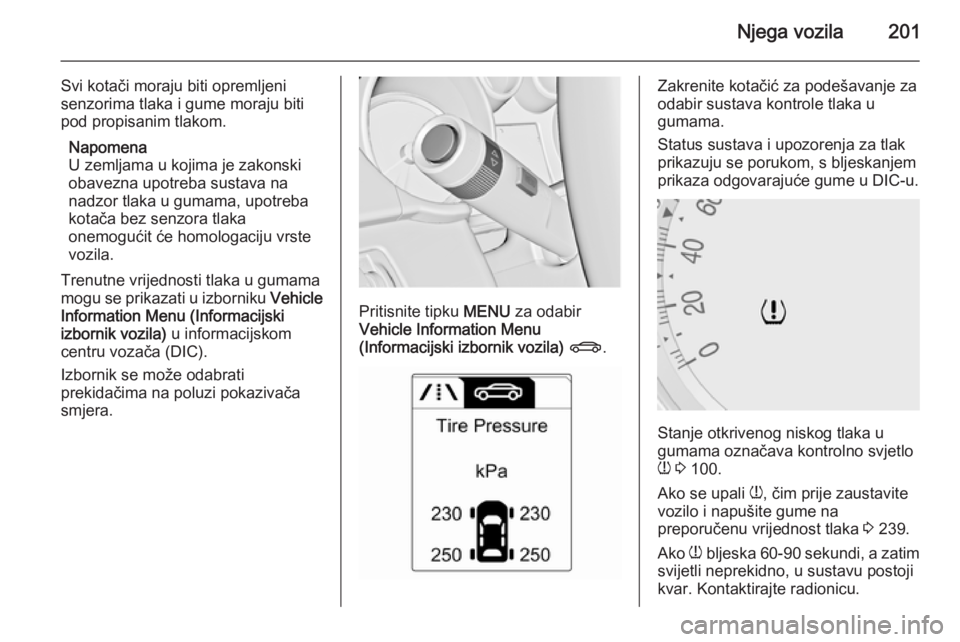

Njega vozila201
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača (DIC).
Izbornik se može odabrati
prekidačima na poluzi pokazivača smjera.
Pritisnite tipku MENU za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja za tlak
prikazuju se porukom, s bljeskanjem
prikaza odgovarajuće gume u DIC-u.
Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 100.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 239.
Ako w bljeska 60-90 sekundi, a zatim
svijetli neprekidno, u sustavu postoji kvar. Kontaktirajte radionicu.

202Njega vozila
Nakon napuhavanja guma, možda će
biti potrebno napraviti probnu vožnju
kako bi se ažurirale vrijednosti tlaka u
gumama u sustavu DIC. Za to vrijeme
može se upaliti w.
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak
tlak. Provjerite tlak u gumama.
Poruke vozila 3 108.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Privremeni rezervni kotač nije
opremljen senzorima tlaka. Sustav
kontrole tlaka u gumama ne može
raditi za te kotače. Kontrolno svjetlo
w svijetli. Za ostala tri kotača sustav i
dalje radi.
Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak.Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.
Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima: zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom: zamijenite čitavu
stapku ventila.
Stanje opterećenja vozila
Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 239 i odaberite
dotičnu postavku u izborniku Tire
Load (Opterećenje gume) na
informacijskom centru vozača,
Vehicle Information Menu
(Informacijski izbornik vozila) 3 102.
Odaberite:
■ Light (Svjetlo) za tlak za udobnost
koji odgovara prisutnosti 3 osobe u
vozilu
■ Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu
■ Max (Maks) za puno opterećenje
Postupak usklađivanja TPMS
osjetnika Svaki TPMS osjetnik ima jedinstvenidentifikacijski kod. Identifikacijski kod
mora odgovarati novom položaju
gume/korača nakon rotiranja guma ili
zamjene kompleta kotača te ako je
bio promijenjen jedan ili više TMPS

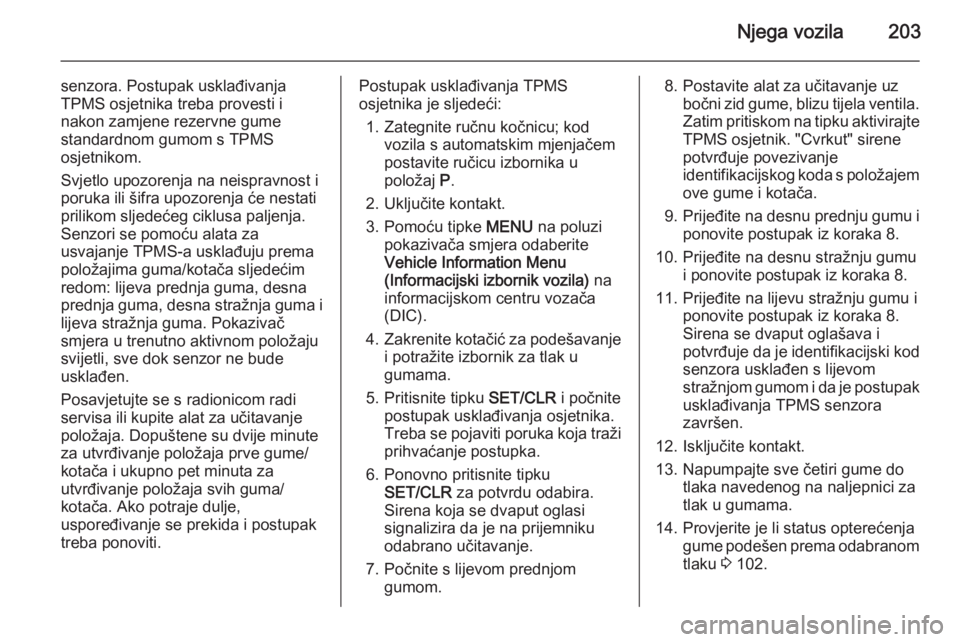

Njega vozila203
senzora. Postupak usklađivanja
TPMS osjetnika treba provesti i
nakon zamjene rezervne gume
standardnom gumom s TPMS
osjetnikom.
Svjetlo upozorenja na neispravnost i
poruka ili šifra upozorenja će nestati
prilikom sljedećeg ciklusa paljenja.
Senzori se pomoću alata za
usvajanje TPMS-a usklađuju prema
položajima guma/kotača sljedećim
redom: lijeva prednja guma, desna
prednja guma, desna stražnja guma i
lijeva stražnja guma. Pokazivač
smjera u trenutno aktivnom položaju
svijetli, sve dok senzor ne bude
usklađen.
Posavjetujte se s radionicom radi
servisa ili kupite alat za učitavanje
položaja. Dopuštene su dvije minute
za utvrđivanje položaja prve gume/
kotača i ukupno pet minuta za
utvrđivanje položaja svih guma/
kotača. Ako potraje dulje,
uspoređivanje se prekida i postupak
treba ponoviti.Postupak usklađivanja TPMS
osjetnika je sljedeći:
1. Zategnite ručnu kočnicu; kod vozila s automatskim mjenjačem
postavite ručicu izbornika u
položaj P.
2. Uključite kontakt.
3. Pomoću tipke MENU na poluzi
pokazivača smjera odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) na
informacijskom centru vozača
(DIC).
4. Zakrenite kotačić za podešavanje
i potražite izbornik za tlak u
gumama.
5. Pritisnite tipku SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži
prihvaćanje postupka.
6. Ponovno pritisnite tipku SET/CLR za potvrdu odabira.
Sirena koja se dvaput oglasi
signalizira da je na prijemniku
odabrano učitavanje.
7. Počnite s lijevom prednjom gumom.8. Postavite alat za učitavanje uzbočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku aktivirajte TPMS osjetnik. "Cvrkut" sirene
potvrđuje povezivanje
identifikacijskog koda s položajem ove gume i kotača.
9. Prijeđite na desnu prednju gumu i
ponovite postupak iz koraka 8.
10. Prijeđite na desnu stražnju gumu i ponovite postupak iz koraka 8.
11. Prijeđite na lijevu stražnju gumu i ponovite postupak iz koraka 8.
Sirena se dvaput oglašava i
potvrđuje da je identifikacijski kod
senzora usklađen s lijevom
stražnjom gumom i da je postupak
usklađivanja TPMS senzora
završen.
12. Isključite kontakt.
13. Napumpajte sve četiri gume do tlaka navedenog na naljepnici za
tlak u gumama.
14. Provjerite je li status opterećenja gume podešen prema odabranomtlaku 3 102.
