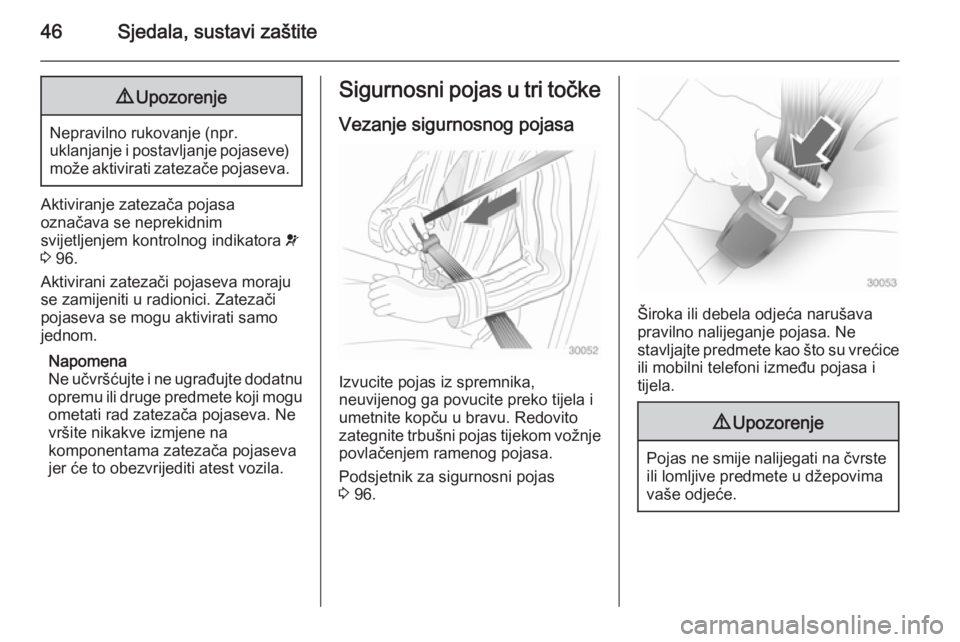

46Sjedala, sustavi zaštite9Upozorenje
Nepravilno rukovanje (npr.
uklanjanje i postavljanje pojaseve) može aktivirati zatezače pojaseva.
Aktiviranje zatezača pojasa
označava se neprekidnim
svijetljenjem kontrolnog indikatora v
3 96.
Aktivirani zatezači pojaseva moraju se zamijeniti u radionici. Zatezači
pojaseva se mogu aktivirati samo
jednom.
Napomena
Ne učvršćujte i ne ugrađujte dodatnu
opremu ili druge predmete koji mogu
ometati rad zatezača pojaseva. Ne
vršite nikakve izmjene na
komponentama zatezača pojaseva
jer će to obezvrijediti atest vozila.
Sigurnosni pojas u tri točke
Vezanje sigurnosnog pojasa
Izvucite pojas iz spremnika,
neuvijenog ga povucite preko tijela i
umetnite kopču u bravu. Redovito
zategnite trbušni pojas tijekom vožnje
povlačenjem ramenog pojasa.
Podsjetnik za sigurnosni pojas
3 96.
Široka ili debela odjeća narušava
pravilno nalijeganje pojasa. Ne
stavljajte predmete kao što su vrećice ili mobilni telefoni između pojasa i
tijela.
9 Upozorenje
Pojas ne smije nalijegati na čvrste
ili lomljive predmete u džepovima
vaše odjeće.

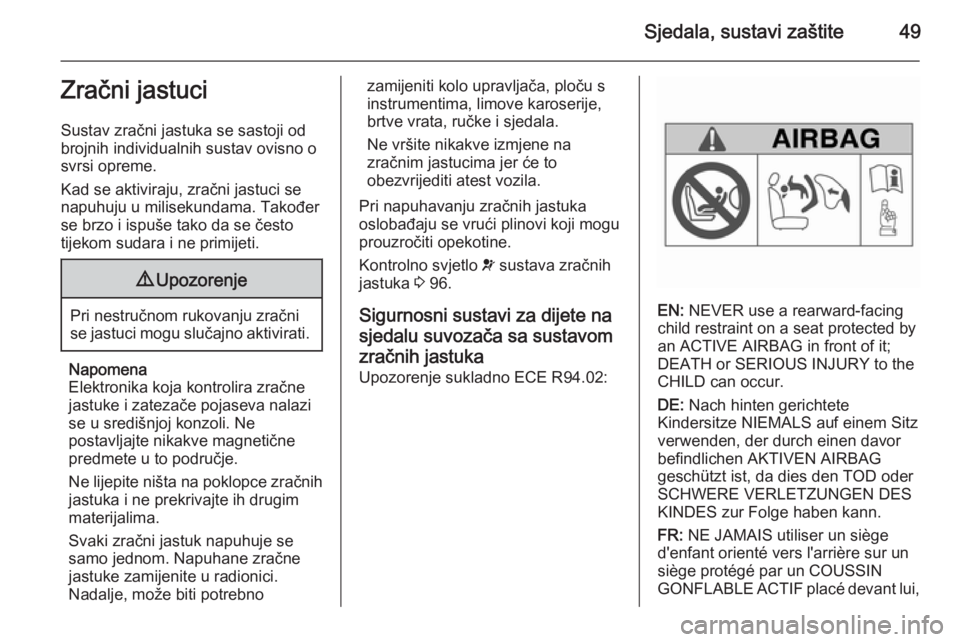

Sjedala, sustavi zaštite49Zračni jastuci
Sustav zračni jastuka se sastoji od
brojnih individualnih sustav ovisno o
svrsi opreme.
Kad se aktiviraju, zračni jastuci se
napuhuju u milisekundama. Također
se brzo i ispuše tako da se često
tijekom sudara i ne primijeti.9 Upozorenje
Pri nestručnom rukovanju zračni
se jastuci mogu slučajno aktivirati.
Napomena
Elektronika koja kontrolira zračne
jastuke i zatezače pojaseva nalazi
se u središnjoj konzoli. Ne
postavljajte nikakve magnetične predmete u to područje.
Ne lijepite ništa na poklopce zračnih
jastuka i ne prekrivajte ih drugim
materijalima.
Svaki zračni jastuk napuhuje se
samo jednom. Napuhane zračne
jastuke zamijenite u radionici.
Nadalje, može biti potrebno
zamijeniti kolo upravljača, ploču s
instrumentima, limove karoserije,
brtve vrata, ručke i sjedala.
Ne vršite nikakve izmjene na
zračnim jastucima jer će to
obezvrijediti atest vozila.
Pri napuhavanju zračnih jastuka
oslobađaju se vrući plinovi koji mogu
prouzročiti opekotine.
Kontrolno svjetlo v sustava zračnih
jastuka 3 96.
Sigurnosni sustavi za dijete na
sjedalu suvozača sa sustavom
zračnih jastuka
Upozorenje sukladno ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete
Kindersitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,

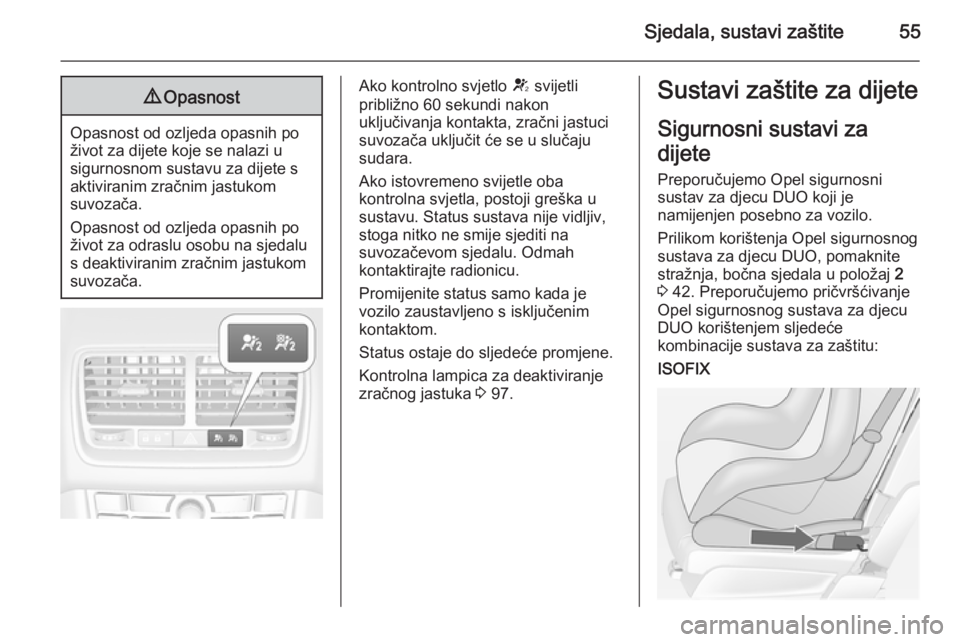

Sjedala, sustavi zaštite559Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sigurnosnom sustavu za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po
život za odraslu osobu na sjedalu
s deaktiviranim zračnim jastukom
suvozača.
Ako kontrolno svjetlo V svijetli
približno 60 sekundi nakon
uključivanja kontakta, zračni jastuci
suvozača uključit će se u slučaju
sudara.
Ako istovremeno svijetle oba
kontrolna svjetla, postoji greška u
sustavu. Status sustava nije vidljiv,
stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.
Promijenite status samo kada je
vozilo zaustavljeno s isključenim
kontaktom.
Status ostaje do sljedeće promjene.
Kontrolna lampica za deaktiviranje
zračnog jastuka 3 97.Sustavi zaštite za dijete
Sigurnosni sustavi za
dijete
Preporučujemo Opel sigurnosni
sustav za djecu DUO koji je
namijenjen posebno za vozilo.
Prilikom korištenja Opel sigurnosnog
sustava za djecu DUO, pomaknite
stražnja, bočna sjedala u položaj 2
3 42. Preporučujemo pričvršćivanje
Opel sigurnosnog sustava za djecu
DUO korištenjem sljedeće
kombinacije sustava za zaštitu:ISOFIX

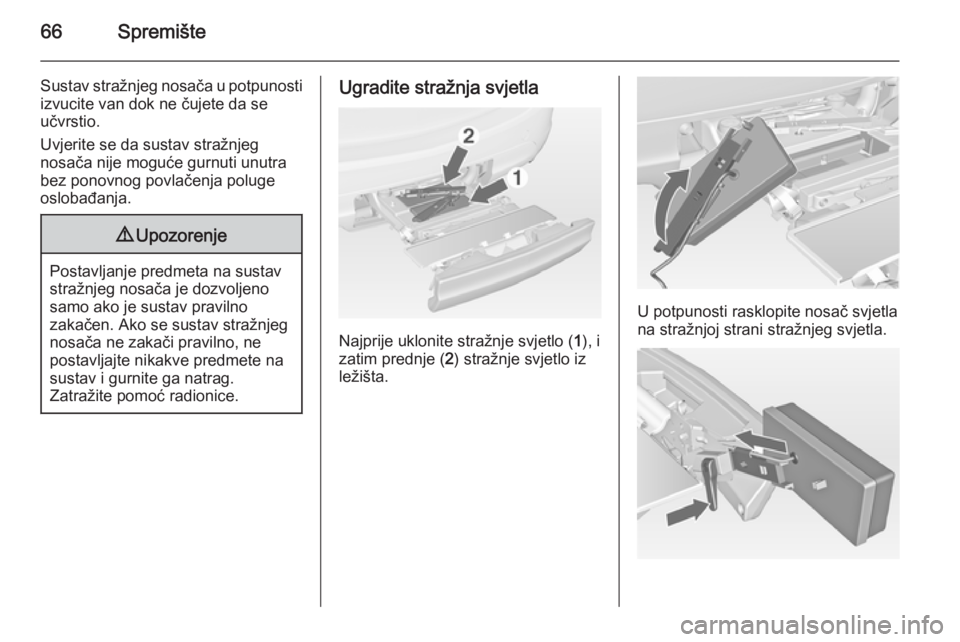

66Spremište
Sustav stražnjeg nosača u potpunosti
izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Ugradite stražnja svjetla
Najprije uklonite stražnje svjetlo ( 1), i
zatim prednje ( 2) stražnje svjetlo iz
ležišta.
U potpunosti rasklopite nosač svjetla
na stražnjoj strani stražnjeg svjetla.

74Spremište
Gurnite polugu zaključavanja dolje i
izvucite oba oslonca svjetla iz ležišta.
Preklopite nosače svjetla na stražnjoj
strani stražnjih svjetala.
Najprije postavite prednji dio
stražnjeg svjetla ( 1), a zatim stražnji
dio stražnjeg svjetla ( 2) u ležišta i
gurnite dolje do kraja. Gurnite
kablove do kraja u sve vodilice kako
bi spriječili oštećenje.
Otvorite vrata prtljažnika.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Prtljažnik
Preklapanje naslona stražnjih
sjedala
Naslon stražnjeg sjedala podijeljen je
u tri dijela. Svi dijelovi se mogu
preklopiti i spustiti pojedinačno radi
povećanja prtljažnika.9 Upozorenje
Ne spremajte predmete ispod ili
iza sjedala. Predmeti se mogu
oštetiti i spriječiti pravilno
zaključavanje vodilica.
Potpuno ravan pod dobiva se ako su
preklopljeni nasloni stražnjeg sjedala.
Oprez
Nemojte preklapati vanjske naslone sjedala dok su sjedala u
unutarnjem položaju. Sjedala se mogu oštetiti.
Uklonite prekrivač prtljažnika ako je
potrebno 3 76.

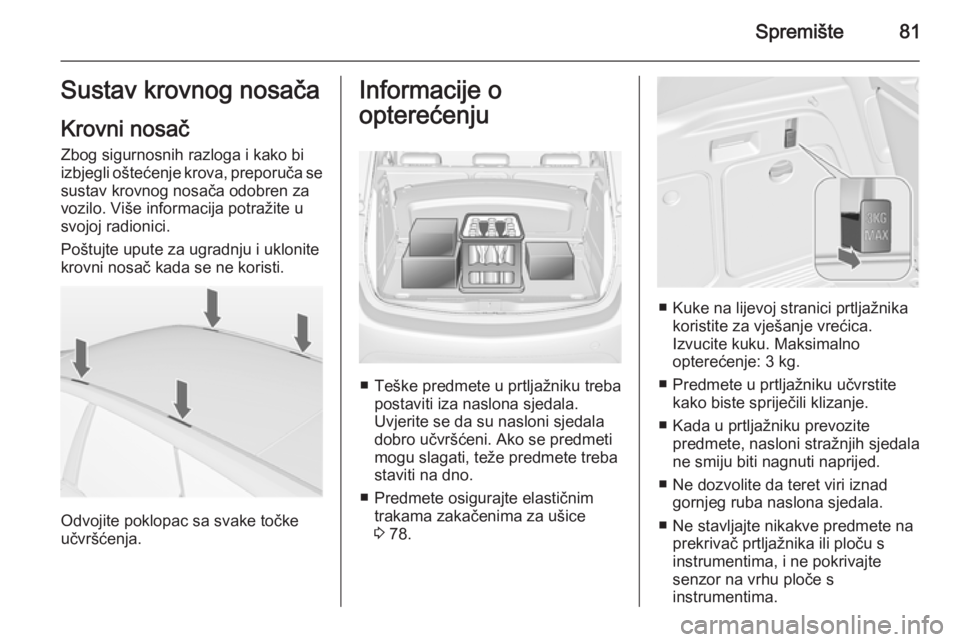

Spremište81Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za
vozilo. Više informacija potražite u
svojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Odvojite poklopac sa svake točke
učvršćenja.
Informacije o
opterećenju
■ Teške predmete u prtljažniku treba postaviti iza naslona sjedala.
Uvjerite se da su nasloni sjedala
dobro učvršćeni. Ako se predmeti
mogu slagati, teže predmete treba
staviti na dno.
■ Predmete osigurajte elastičnim trakama zakačenima za ušice
3 78.
■ Kuke na lijevoj stranici prtljažnika
koristite za vješanje vrećica.
Izvucite kuku. Maksimalno
opterećenje: 3 kg.
■ Predmete u prtljažniku učvrstite kako biste spriječili klizanje.
■ Kada u prtljažniku prevozite predmete, nasloni stražnjih sjedala
ne smiju biti nagnuti naprijed.
■ Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
■ Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.

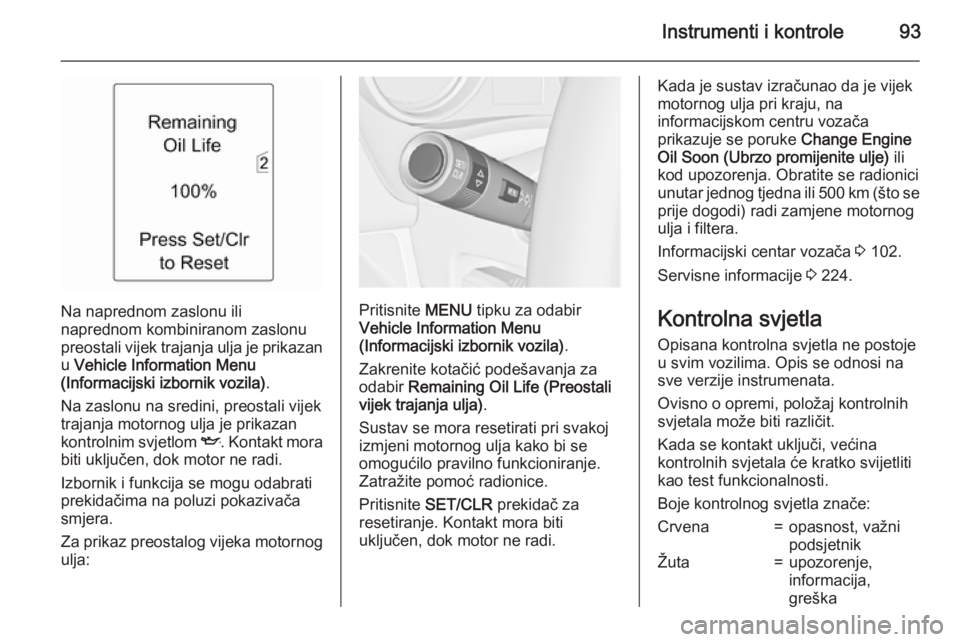

Instrumenti i kontrole93
Na naprednom zaslonu ili
naprednom kombiniranom zaslonu
preostali vijek trajanja ulja je prikazan
u Vehicle Information Menu
(Informacijski izbornik vozila) .
Na zaslonu na sredini, preostali vijek
trajanja motornog ulja je prikazan
kontrolnim svjetlom I. Kontakt mora
biti uključen, dok motor ne radi.
Izbornik i funkcija se mogu odabrati prekidačima na poluzi pokazivača
smjera.
Za prikaz preostalog vijeka motornog
ulja:Pritisnite MENU tipku za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Pritisnite SET/CLR prekidač za
resetiranje. Kontakt mora biti
uključen, dok motor ne radi.
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruke Change Engine
Oil Soon (Ubrzo promijenite ulje) ili
kod upozorenja. Obratite se radionici
unutar jednog tjedna ili 500 km (što se
prije dogodi) radi zamjene motornog
ulja i filtera.
Informacijski centar vozača 3 102.
Servisne informacije 3 224.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
svjetala može biti različit.
Kada se kontakt uključi, većina
kontrolnih svjetala će kratko svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:Crvena=opasnost, važni
podsjetnikŽuta=upozorenje,
informacija,
greška

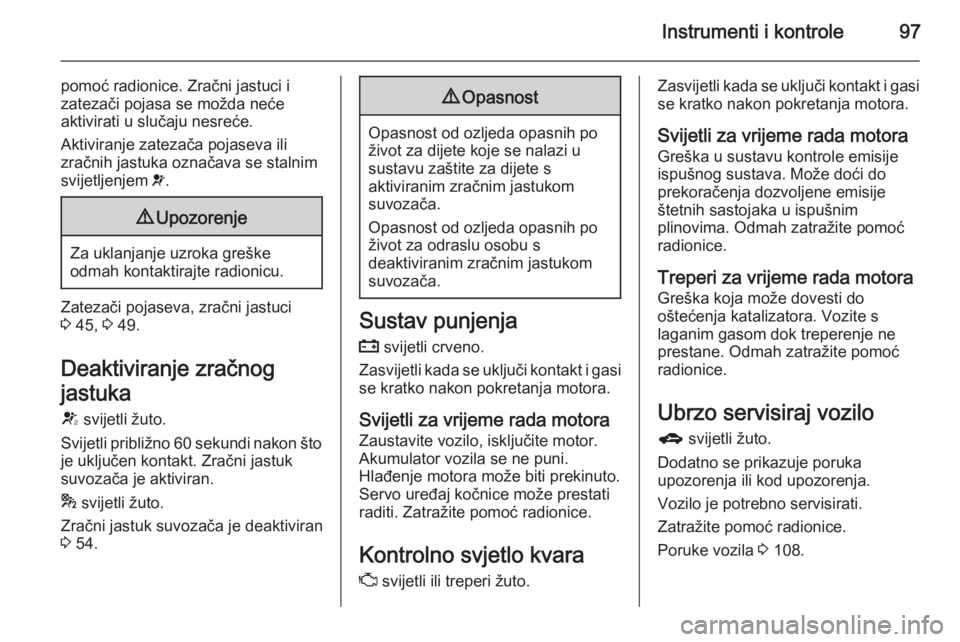

Instrumenti i kontrole97
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 45, 3 49.
Deaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli približno 60 sekundi nakon što je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 54.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo
g svijetli žuto.
Dodatno se prikazuje poruka
upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 108.
