2015 OPEL CORSA Uživatelská příručka (in Czech)

Péče o vozidlo191
Obrysová světla/světla pro jízdu ve
dne (1)
Potkávací světla (2)
Dálková světla (3)
Světla předních ukazatelů směru
3 195.

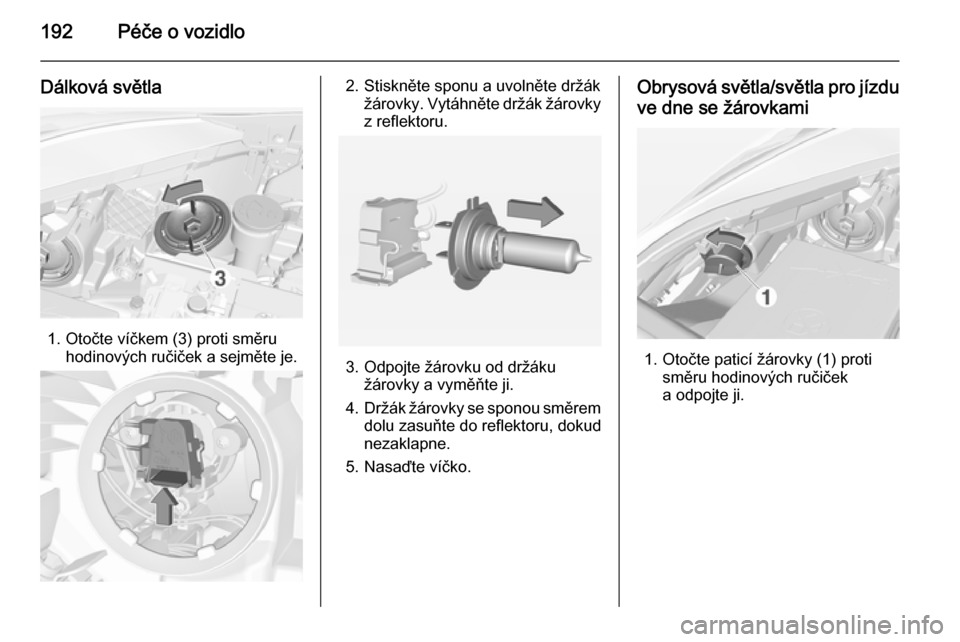

Potkávací světla
1. Otočte víčkem (2) proti směru
hodinových ručiček a sejměte je.
2. Stiskněte sponu a uvolněte držákžárovky. Vytáhněte držák žárovky
z reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Držák žárovky se sponou směrem
dolu zasuňte do reflektoru, dokud
nezaklapne.
5. Nasaďte víčko.

192Péče o vozidlo
Dálková světla
1. Otočte víčkem (3) proti směruhodinových ručiček a sejměte je.
2. Stiskněte sponu a uvolněte držákžárovky. Vytáhněte držák žárovky
z reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Držák žárovky se sponou směrem
dolu zasuňte do reflektoru, dokud
nezaklapne.
5. Nasaďte víčko.
Obrysová světla/světla pro jízdu
ve dne se žárovkami
1. Otočte paticí žárovky (1) proti směru hodinových ručiček
a odpojte ji.

Péče o vozidlo193
2. Stiskněte k sobě obě příchytkya vytáhněte patici žárovky z tělesasvětlometu.
3. Vyjměte žárovku z patice tahem.
4. Vyměňte a vložte novou žárovku do patice.
5. Vložte patici žárovky do tělesa světlometu a otočte ji doprava.
Obrysová světla/světla pro jízdu ve dne s LED diodami
Obrysová světla/světla pro jízdu ve
dne jsou vybavena LED diodami,
které nelze vyměnit. V případě
závady LED diody se obraťte na
servis.
Xenonové světlomety9 Nebezpečí
Xenonové světlomety pracují pod
velmi vysokým napětím.
Nedotýkejte se ho. Žárovky
nechte vyměnit v servisu.
Obrysová světla/světla pro jízdu ve
dne jsou zkonstruována s použitím
LED diod a nelze je měnit.
Žárovky pro osvětlení pro zahýbání
lze měnit.
Světla předních ukazatelů směru
3 195.
Osvětlení pro zahýbání
1. Otočte víčkem (3) proti směru hodinových ručiček a sejměte je.

194Péče o vozidlo
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Tahem odpojte patici žárovky od konektoru a vyjměte žárovku.
4. Vyměňte žárovku. Připojte a zasuňte držák žárovky do
konektoru.
5. Vložte držák žárovky do reflektoru
a zajistěte jej otočením ve směru
hodinových ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Světla do mlhy Žárovky jsou přístupné ze spodní
strany vozidla.1. Otočte držákem žárovky proti směru hodinových ručiček
a vyjměte ho ze světlometu.
2. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
3. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
4. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.

Péče o vozidlo195Přední ukazatele směru
Přední ukazatele směru jsou
vybaveny celoživotními žárovkami.
Tyto žárovky není možné vyměnit
svépomocí. Vadné žárovky se musí
vyměnit v odborném servisu.
Koncová světla
1. Na příslušné straně uvolněte a sejměte kryt v zavazadlovém
prostoru.
2. Zevnitř rukou odšroubujte obě plastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světel z prohlubně a vymontujte ji.
4. Stiskněte přídržné jazýčkya vyjměte držák žárovky ze
sestavy světel.

196Péče o vozidlo
5. Zatlačením žárovky lehce dopatice a otočením proti směru
hodinových ručiček žárovku
vyjměte a vyměňte.
Koncové/brzdové světlo 1
Světlo ukazatele směru 2
6. Vložte žárovku do sestavy koncových světel a otočte ji ve
směru hodinových ručiček.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte zajišťovací matice
z vnitřku zavazadlového prostoru.
Zavřete a zajistěte kryt.
Světlo zpátečky/zadní světlo do mlhy
Světlo zpátečky je umístěno v pravé
sestavě světel zadních výklopných
dveří a zadní světlo do mlhy je
umístěno v levé sestavě světel
zadních výklopných dveří.
Postup výměny žárovky je pro obě
světla stejný.
1. Vyšroubujte šroub ze zadních výklopných dveří.
2. Sestavu světel mírně vysuňte ven
a potom ji vytáhněte ze zadních
výklopných dveří.
3. Otočte a vyjměte držák žárovky.

Péče o vozidlo197
4. Zatlačením žárovky lehce dopatice a otočením proti směru
hodinových ručiček žárovku
vyjměte. Vyměňte žárovku.
5. Vložte patici žárovky do sestavy a otočením ji zajistěte.
6. Zasuňte sestavu světla do zadních výklopných dveří
a upevněte ji šroubem.
Boční ukazatele směru Pro výměnu žárovky demontujte
těleso světla:1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Objímku žárovky otočte doleva a vyjměte ji z tělesa.
3. Vytáhněte žárovku z objímkya vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Přídavné brzdové světlo
LED diody nechte vyměnit
v odborném servisu.

198Péče o vozidloOsvětlení registrační
značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Světlo vyjměte směrem dolů. Netahejte za vodiče.
3. Otočením doleva vyjměte objímku
žárovky z tělesa světla.
4. Vytáhněte žárovku z objímky a vyměňte ji.
5. Vložte objímku žárovky do tělesa světla otočte ji doprava.
6. Vložte světlo do nárazníku a zajistěte je zacvaknutím.
Osvětlení interiéru Osvětlení interiéru, lampičky na
čtení Žárovky nechte vyměnit v odborném
servisu.
Osvětlení zavazadlového
prostoru Žárovky nechte vyměnit v odborném
servisu.
Stropní světlo
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení přístrojové
desky Žárovky nechte vyměnit v odborném
servisu.
