Istmed, turvaistmed49Laste turvaistmedLapseturvasüsteem
Soovitame Opeli
lapseturvasüsteeme, mis on
kohandatud kindlale sõidukile.
Järgmised lapseturvasüsteemid on
soovitatud järgmistele
kaalurühmadele.
■ 0 grupp, 0+ grupp
Maxi Cosi Cabriofix plus Easyfix –
kuni 13 kg lastele
■ I grupp
OPEL Duo, selles grupis lastele
kehakaaluga 13 kuni 18 kg
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning tutvuda
lapseturvasüsteemiga kaasneva
juhendiga.
Tutvuge kohalike õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.9 Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate näoga
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelites 3 51.
Turvapadja väljalülitamine 3 47.
Turvapadja silt 3 42.
Tagaistmed sobivad
lapseturvasüsteemi kinnitamiseks
kõige paremini.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Õige istme valimine
Kasutage ainult sobivaid
lapseturvasüsteeme (nt neid, mis
vastavad kehtivatele UN ECE
nõuetele).
Veenduda, et valitud
lapseturvasüsteem on mõeldud
paigaldamiseks Teie sõiduki tüüpi
sõidukisse. Vt järgmistel lehekülgedel olevaid tabeleid, lapseturvasüsteemi
komplektis olevat juhendit ja
mitteuniversaalsete
lapseturvasüsteemide sõidukite
tüüpide loendit.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Lapseturvasüsteeme võib kinnitada
ISOFIX-i kinnitusklambritega,
ülemise kinnitusrihmaga (kui on
saadaval) ja/või
kolmepunktikinnitusega turvavööga.
Vt järgmisi tabeleid.

52Istmed, turvaistmed
2=seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on
pandla poolel pingul3=liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4=reguleerige seljatugi kõige tagumisse asendisse 3 68, vajadusel reguleerige peatuge või eemaldage see 3 35

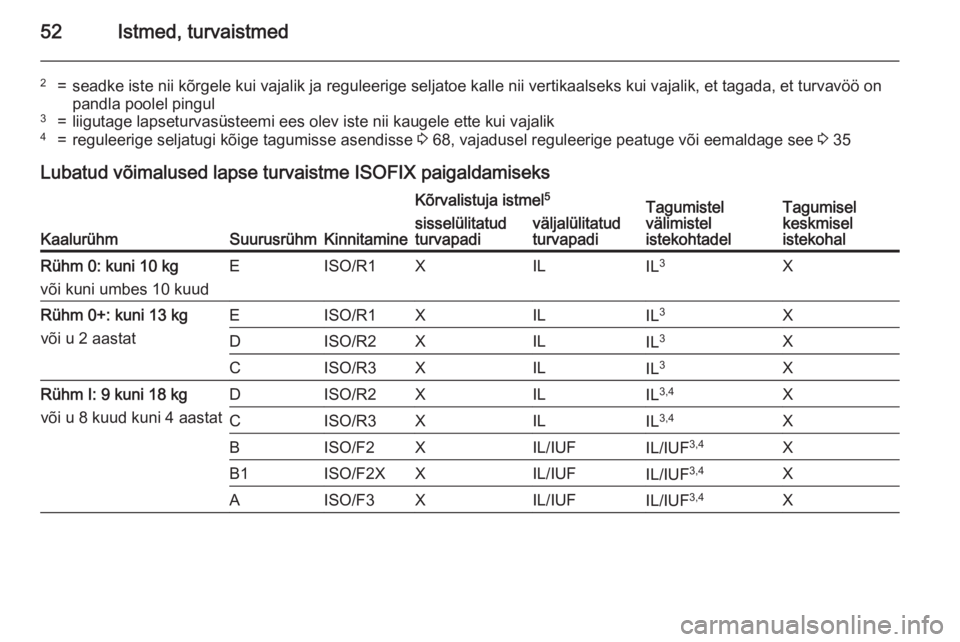

Lubatud võimalused lapse turvaistme ISOFIX paigaldamiseks
KaalurühmSuurusrühmKinnitamine
Kõrvalistuja istmel 5Tagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudEISO/R1XILIL 3XRühm 0+: kuni 13 kg
või u 2 aastatEISO/R1XILIL 3XDISO/R2XILIL 3XCISO/R3XILIL3XRühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatDISO/R2XILIL 3,4XCISO/R3XILIL 3,4XBISO/F2XIL/IUFIL/IUF 3,4XB1ISO/F2XXIL/IUFIL/IUF 3,4XAISO/F3XIL/IUFIL/IUF3,4X

Istmed, turvaistmed53
KaalurühmSuurusrühmKinnitamine
Kõrvalistuja istmel5
Tagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm II: 15 kuni 25 kg
või u 3 kuni 7 aastatIL 1,2XIL3,4XRühm III: 22 kuni 36 kg
või u 6 kuni 12 aastatIL 1,2XIL 3,4XIL=sobib teatud ISOFIX-lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või
„pooluniversaalne”. (Kõrvalistuja istme ISOFIX-i/ülemise kinnitusrihma kinnituspunktid lisavarustuses, kuid polesaadaval mudelil Corsa OPC). ISOFIX-lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga
kasutamiseks (vt lapseturvasüsteemi sõidukite tüüpide loendit)IUF=sobib näoga sõidusuunas paiknevatele universaalse kategooria ISOFIX-lapseturvasüsteemidele, millel on heakskiit
selles kaalukategoorias kasutamiseks (kõrvalistuja istme ISOFIX-i/ülemise kinnitusrihma kinnituspunktid lisavarustuses, kuid pole saadaval mudelil Corsa OPC)X=selles kaalurühmas ei ole ISOFIX-lapseturvasüsteem lubatud1=seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö läbib ülemise kinnituspunkti2=seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö onpandla poolel pingul3=liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4=reguleerige seljatugi kõige tagumisse asendisse 3 68, vajadusel reguleerige peatuge või eemaldage see 3 355=kõrvalistuja istme ISOFIX-i/ülemise kinnitusrihma kinnituspunktid lisavarustuses (pole saadaval mudelil Corsa OPC)

54Istmed, turvaistmed
ISOFIX suurusklass ja istmeseadeA – ISO/F3=näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3=seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kg

Istmed, turvaistmed55ISOFIXi
lapseturvasüsteemid Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on
tabelis tähistatud lühendiga IL.
Sõidukil on seljatugedes juhikud, mis
aitavad lapseturvasüsteemi
paigaldada.
ISOFIX-lapseturvasüsteemid
tagaistmetelISOFIX-kinnitusklambritega
tagaistmete seljatugedel on ISOFIX-
logod.
Avage juhikute katted enne
lapseturvasüsteemi paigaldamist.
Sulgege katted pärast
lapseturvasüsteemi eemaldamist.
ISOFIX-i lapseturvasüsteemkõrvalistuja istmel
Asetage lapseturvasüsteem istme
keskele ja suruge seda tahapoole.
Veenduge, et lapseturvasüsteem
lukustub kindlalt.
Ülemise kinnitusrihma
kinnitusaasad
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.
Ülemise kinnitusrihma
kinnitusaasad tagaistmetel
Sõidukil on tagaistmete tagaküljel
kaks kinnitusaasa.
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
