164Conducción y manejo
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en el
parachoques trasero.
Activación
El sistema está operativo automáti‐
camente al engranar la marcha atrás.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Indicación
El sistema avisa al conductor con se‐
ñales acústicas de la presencia de
obstáculos potencialmente peligro‐ sos por detrás del vehículo, a una dis‐
tancia de hasta 1,5 metros. El inter‐
valo entre avisos acústicos se acorta
conforme el vehículo se acerca al
obstáculo. Cuando la distancia es in‐
ferior a aproximadamente 30 cm, el
aviso acústico es continuo.
Además, se muestra la distancia
hasta los obstáculos traseros me‐
diante líneas de distancia cambiantes
en el centro de información del con‐
ductor 3 97 o en la pantalla de infor‐
mación en color 3 103, dependiendo
de la versión.
La indicación de distancia puede verse solapada por mensajes del ve‐
hículo con mayor prioridad. Después
de confirmar el mensaje pulsando el
botón SET/CLR de la palanca de los
intermitentes, vuelve a aparecer la in‐ dicación de la distancia.Desactivación
El sistema se desactiva automática‐
mente al desengranar la marcha
atrás.
También puede desactivar manual‐ mente el sistema pulsando el botón
del asistente de aparcamiento r.
En ambos casos, se apaga el LED del botón.
Avería
En caso de avería o si el sistema no
funciona temporalmente,
por ejemplo, por un elevado nivel de

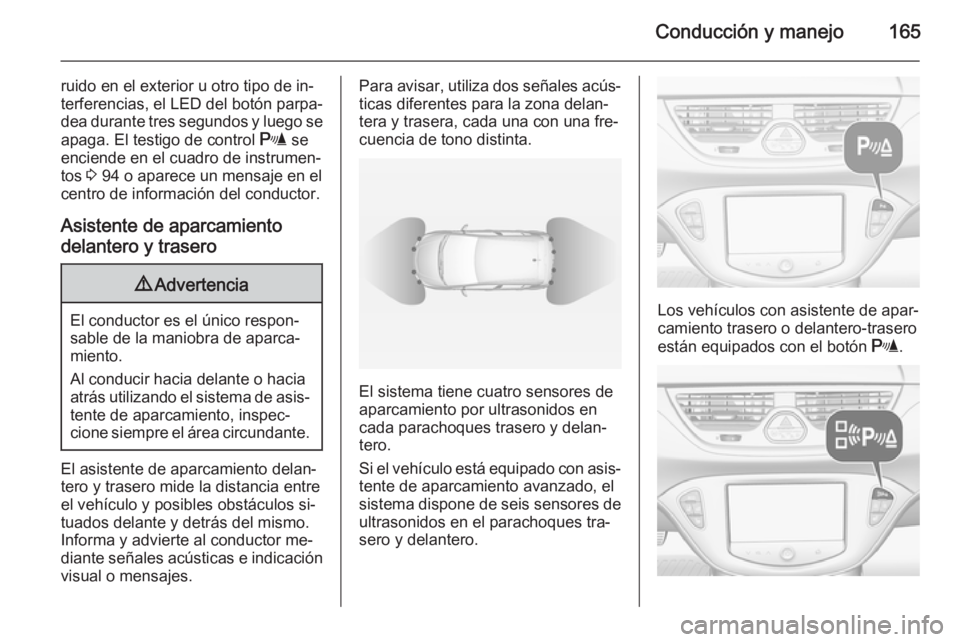

Conducción y manejo165
ruido en el exterior u otro tipo de in‐
terferencias, el LED del botón parpa‐
dea durante tres segundos y luego se
apaga. El testigo de control r se
enciende en el cuadro de instrumen‐
tos 3 94 o aparece un mensaje en el
centro de información del conductor.
Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos si‐
tuados delante y detrás del mismo.
Informa y advierte al conductor me‐
diante señales acústicas e indicación
visual o mensajes.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Si el vehículo está equipado con asis‐
tente de aparcamiento avanzado, el
sistema dispone de seis sensores de
ultrasonidos en el parachoques tra‐
sero y delantero.
Los vehículos con asistente de apar‐
camiento trasero o delantero-trasero
están equipados con el botón r.

Conducción y manejo167
botón SET/CLR de la palanca de los
intermitentes, vuelve a aparecer la in‐ dicación de la distancia.
La distancia hasta los obstáculos se
muestra en la pantalla de información
en color mediante zonas de colores
delante y detrás del vehículo 3 103.
Avería
En caso de avería o si el sistema no
funciona temporalmente,
por ejemplo debido a un alto nivel de
ruido externo o a otros factores de in‐ terferencia, aparece un mensaje en el
Centro de información del conductor.
Mensajes del vehículo 3 105.
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.
El asistente de aparcamiento avan‐
zado mide un hueco para aparcar
adecuado al pasar junto al mismo, calcula la trayectoria y guía automá‐
ticamente el vehículo hasta un hueco para aparcar en paralelo o perpendi‐cular. Se proporcionan instrucciones
en la pantalla de información en color
acompañadas de señales acústicas.
El conductor debe controlar la acele‐
ración, los frenos y el cambio de mar‐ chas, mientras el volante se maneja
automáticamente.
El asistente de aparcamiento avan‐
zado sólo se puede activar circulando
hacia delante.
El asistente de aparcamiento avan‐
zado siempre va combinado con el
asistente de aparcamiento delantero
y trasero, véase la sección anterior.
Ambos sistemas utilizan los mismos
sensores en los parachoques delan‐
tero y trasero.

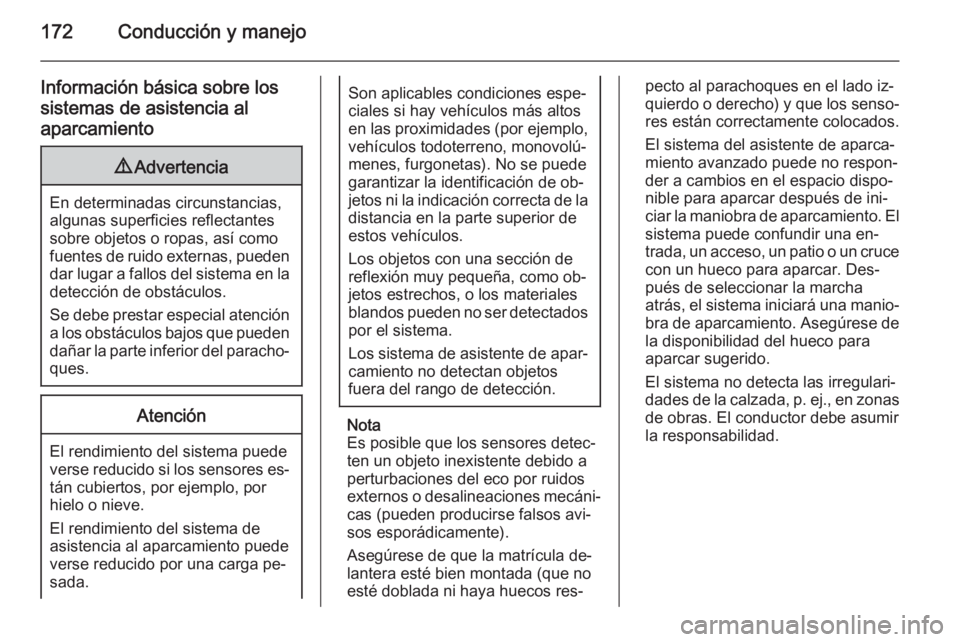

172Conducción y manejo
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
Es posible que los sensores detec‐
ten un objeto inexistente debido a
perturbaciones del eco por ruidos
externos o desalineaciones mecáni‐ cas (pueden producirse falsos avi‐
sos esporádicamente).
Asegúrese de que la matrícula de‐
lantera esté bien montada (que no
esté doblada ni haya huecos res‐
pecto al parachoques en el lado iz‐
quierdo o derecho) y que los senso‐
res están correctamente colocados.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio dispo‐
nible para aparcar después de ini‐
ciar la maniobra de aparcamiento. El sistema puede confundir una en‐
trada, un acceso, un patio o un cruce
con un hueco para aparcar. Des‐
pués de seleccionar la marcha
atrás, el sistema iniciará una manio‐ bra de aparcamiento. Asegúrese de
la disponibilidad del hueco para
aparcar sugerido.
El sistema no detecta las irregulari‐ dades de la calzada, p. ej., en zonas
de obras. El conductor debe asumir
la responsabilidad.

Conducción y manejo173
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y emitirá un sonido. Pulse el botón
r o D brevemente para desac‐
tivar el asistente de aparcamiento.
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para un
guiado de estacionamiento óptimo,
se necesita una distancia de con‐
ducción de al menos 10 km, inclui‐
dos unos cuantos giros.
Alerta de punto ciego
lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de
una zona especificada de "punto
ciego". Al detectar objetos que po‐ drían no verse en los espejos retrovi‐sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
La alerta de punto ciego lateral utiliza
algunos de los sensores del asistente de aparcamiento avanzado, que es‐
tán situados en el parachoques de‐
lantero y trasero a ambos lados del
vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta: ■ vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente
■ peatones, ciclistas o animales
Antes de cambiar de carril, com‐ pruebe siempre todos los retrovi‐sores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores

Conducción y manejo175
ActivaciónLa cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada entre las lu‐ ces de la matrícula y ofrece un ángulo
de visión de 130°.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos
detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Presentación de ajustes
El brillo y el contraste pueden ajus‐
tarse tocando la pantalla táctil cuando
está activa la cámara retrovisora.
Desactivación
La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.
La activación o desactivación de las
líneas de guía visual y los símbolos
de alerta puede modificarse en el
menú de Configuración de la pantalla de información. Personalización del
vehículo 3 109.
Avería Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐
cionar correctamente si:
■ el entorno es oscuro
■ el sol o el haz de los faros brilla di‐ rectamente sobre la lente de la cá‐
mara
■ el hielo, la nieve, el barro u otros elementos cubren la lente de la cá‐mara. Limpie la lente, enjuáguelacon agua y séquela con un paño
suave

208Cuidado del vehículo
N.ºCircuito1Módulo de interfaz del remolque2Interruptor del retrovisor exterior3Sensor de la batería4Módulo de control del chasis5ABS6Luz de circulación diurna
izquierda7–8Módulo de control del cambio9Módulo de control de la carro‐
cería10Módulo de interfaz del
remolque/TPMS/nivelación de
faros11Limpialuneta12Desempañador de la luneta13Luz de circulación diurna
derechaN.ºCircuito14Desempañador de los retrovi‐
sores15–16Módulo de control del chasis/Kit
de bomba17Retrovisor interior18Módulo de control del motor19Bomba de combustible20–21Bobina de la inyección22–23Sistema de inyección24Sistema lavaparabrisas25Sistema de iluminación26Módulo de control del motor27Válvula de desconexión del
calefactor28Módulo de control del motor

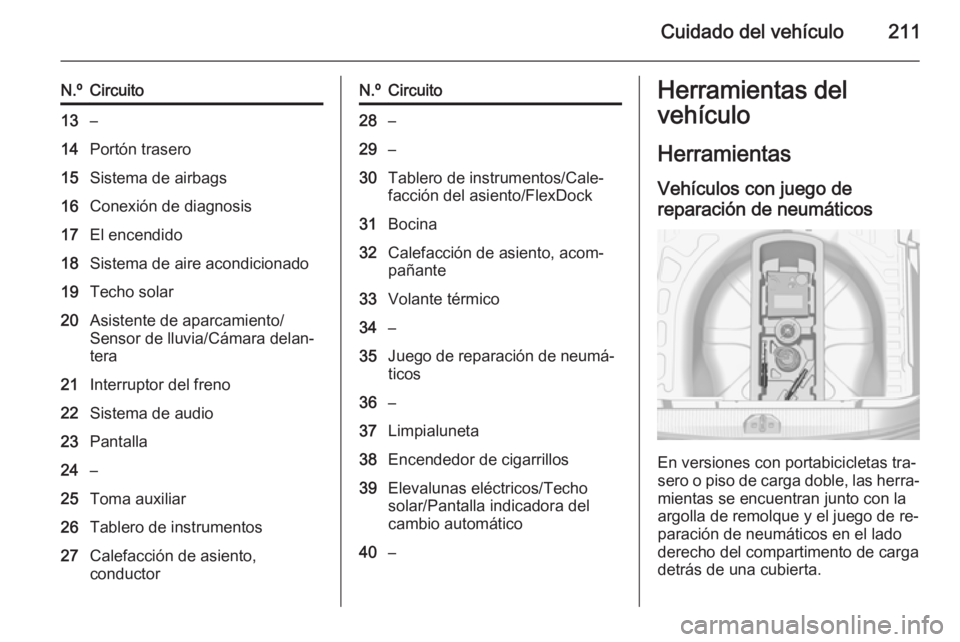

Cuidado del vehículo211
N.ºCircuito13–14Portón trasero15Sistema de airbags16Conexión de diagnosis17El encendido18Sistema de aire acondicionado19Techo solar20Asistente de aparcamiento/
Sensor de lluvia/Cámara delan‐
tera21Interruptor del freno22Sistema de audio23Pantalla24–25Toma auxiliar26Tablero de instrumentos27Calefacción de asiento,
conductorN.ºCircuito28–29–30Tablero de instrumentos/Cale‐
facción del asiento/FlexDock31Bocina32Calefacción de asiento, acom‐
pañante33Volante térmico34–35Juego de reparación de neumá‐
ticos36–37Limpialuneta38Encendedor de cigarrillos39Elevalunas eléctricos/Techo
solar/Pantalla indicadora del
cambio automático40–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
En versiones con portabicicletas tra‐
sero o piso de carga doble, las herra‐
mientas se encuentran junto con la
argolla de remolque y el juego de re‐
paración de neumáticos en el lado
derecho del compartimento de carga
detrás de una cubierta.
