Körning och hantering155
Avståndet till hinder visas på Colour-
Info-Display med färgade zoner fram‐ för eller bakom bilen 3 97.
Störning
I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 99.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning. Instruktioner
lämnas på Colour-Info-Display med
understöd av ljudsignaler. Föraren
måste reglera acceleration, broms‐
ning och växling, men ratten styrs
automatiskt.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Se föregående avsnitt.
Samma sensorer i främre och bakre
stötfångaren används för båda syste‐
men.
Knappen D och dess användning
Samma knapp används för aktivering och avaktivering av både avanceradparkeringshjälp och främre-bakre
parkeringshjälp:
Med en kort tryckning på knappen
D aktiveras och inaktiveras parker‐
ingshjälpen.

Körning och hantering157

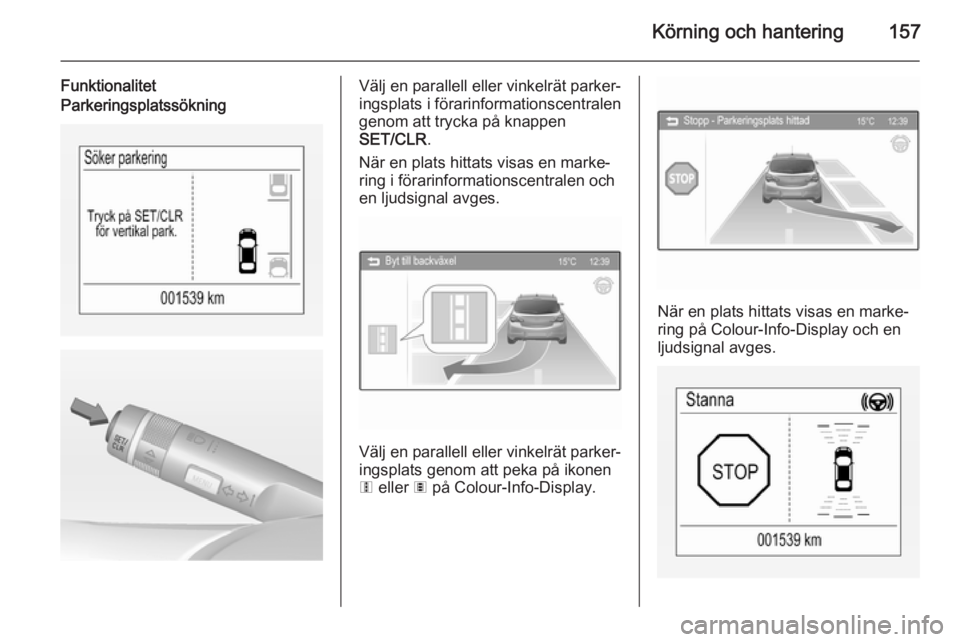

FunktionalitetParkeringsplatssökningVälj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka på knappen
SET/CLR .
När en plats hittats visas en marke‐
ring i förarinformationscentralen och
en ljudsignal avges.
Välj en parallell eller vinkelrät parker‐
ingsplats genom att peka på ikonen
6 eller 7 på Colour-Info-Display.
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en
ljudsignal avges.

158Körning och hantering

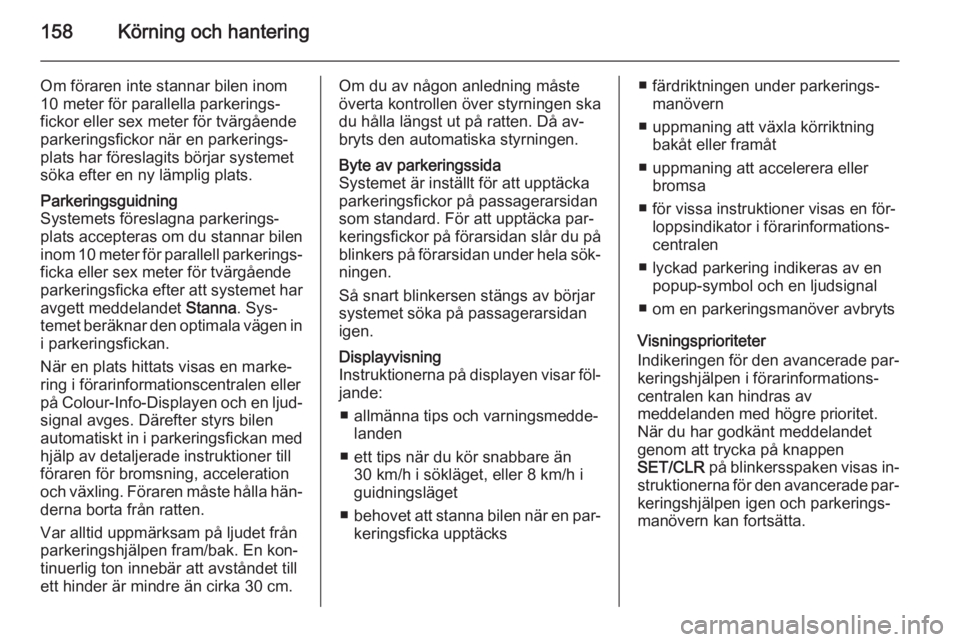

Om föraren inte stannar bilen inom
10 meter för parallella parkerings‐
fickor eller sex meter för tvärgående
parkeringsfickor när en parkerings‐
plats har föreslagits börjar systemet
söka efter en ny lämplig plats.Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom 10 meter för parallell parkerings‐
ficka eller sex meter för tvärgående
parkeringsficka efter att systemet har avgett meddelandet Stanna. Sys‐
temet beräknar den optimala vägen in
i parkeringsfickan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen eller
på Colour-Info-Displayen och en ljud‐ signal avges. Därefter styrs bilen
automatiskt in i parkeringsfickan med hjälp av detaljerade instruktioner till
föraren för bromsning, acceleration
och växling. Föraren måste hålla hän‐
derna borta från ratten.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.Om du av någon anledning måste
överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då av‐
bryts den automatiska styrningen.Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan slår du på
blinkers på förarsidan under hela sök‐ ningen.
Så snart blinkersen stängs av börjar
systemet söka på passagerarsidan
igen.Displayvisning
Instruktionerna på displayen visar föl‐
jande:
■ allmänna tips och varningsmedde‐ landen
■ ett tips när du kör snabbare än 30 km/h i sökläget, eller 8 km/h i
guidningsläget
■ behovet att stanna bilen när en par‐
keringsficka upptäcks■ färdriktningen under parkerings‐ manövern
■ uppmaning att växla körriktning bakåt eller framåt
■ uppmaning att accelerera eller bromsa
■ för vissa instruktioner visas en för‐ loppsindikator i förarinformations‐
centralen
■ lyckad parkering indikeras av en popup-symbol och en ljudsignal
■ om en parkeringsmanöver avbryts
Visningsprioriteter
Indikeringen för den avancerade par‐
keringshjälpen i förarinformations‐
centralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på knappen
SET/CLR på blinkersspaken visas in‐
struktionerna för den avancerade par‐
keringshjälpen igen och parkerings‐
manövern kan fortsätta.

Körning och hantering159
Frånkoppling
Systemet avaktiveras i följande fall:
■ med lång tryckning på knappen D
■ om parkeringen avslutas med lyckat resultat
■ om du kör snabbare än 30 km/h under sökning
■ om du kör snabbare än 8 km/h under parkeringsguidning
■ om systemet detekterar att föraren hindrar rattens automatiska styr‐
ningsrörelser
■ om antalet växlingar överskrids: åtta parkeringscykler vid parallell
parkering och fem cykler vid tvä‐
rgående parkering
■ om tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten på displayen.
Dessutom hörs en ljudsignal.Störning
Ett meddelande visas när:
■ det finns ett fel i systemet
■ föraren inte lyckades slutföra par‐ keringsmanövern
■ systemet inte fungerar
■ någon av avaktiveringsorsakerna ovan gäller
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna
på displayen. Flyttas föremålet fort‐
sätter parkeringsmanövern. Om före‐
målet inte tas bort deaktiveras sys‐
temet. En lång tryckning på knappen
D aktiverar systemet och det börjar
söka efter en ny parkeringsficka.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.

Körning och hantering161

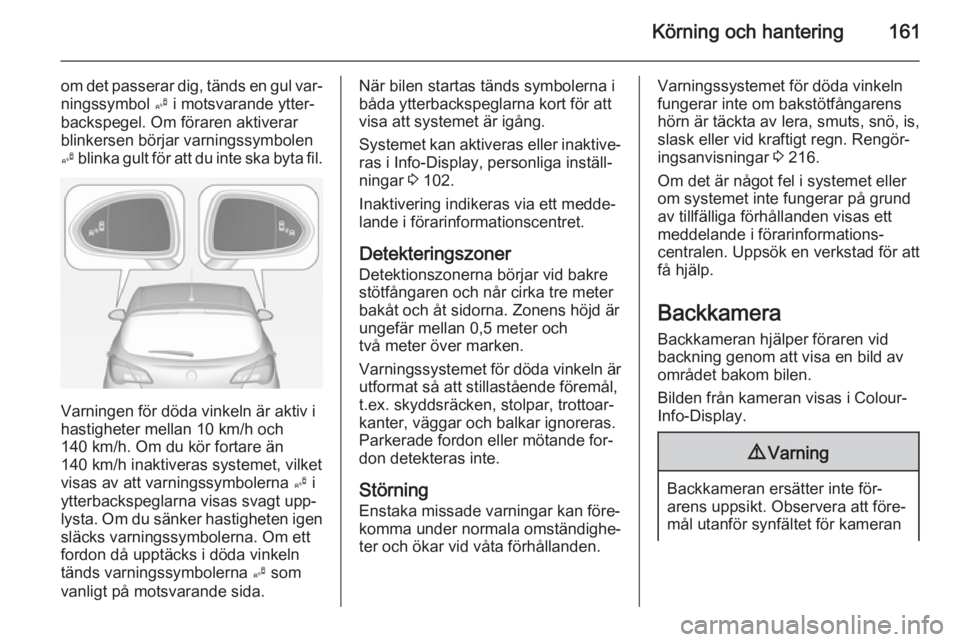

om det passerar dig, tänds en gul var‐
ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult för att du inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐ ras i Info-Display, personliga inställ‐
ningar 3 102.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret.
Detekteringszoner
Detektionszonerna börjar vid bakre
stötfångaren och når cirka tre meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan 0,5 meter och
två meter över marken.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras. Parkerade fordon eller mötande for‐
don detekteras inte.
Störning
Enstaka missade varningar kan före‐ komma under normala omständighe‐
ter och ökar vid våta förhållanden.Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 216.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Backkamera Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran

162Körning och hanteringoch den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Varningssymboler
Varningssymboler visas som trianglar 9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Visningsinställningar
Ljusstyrka och kontrast kan ställas in
genom att man pekar på pekskärmen
när backkameran är aktiv.
Frånkoppling
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering och inaktivering av de syn‐ liga riktlinjerna och varningssymbo‐
lerna kan ändras i inställningsmenyn i Info-Display. Personliga inställ‐ ningar 3 102.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ omgivningen är mörk
■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv
■ is, snö, lera eller något annat täcker
kameraobjektivet. Rengör objekti‐
vet, skölj med vatten och torka med
en mjuk trasa

Körning och hantering163

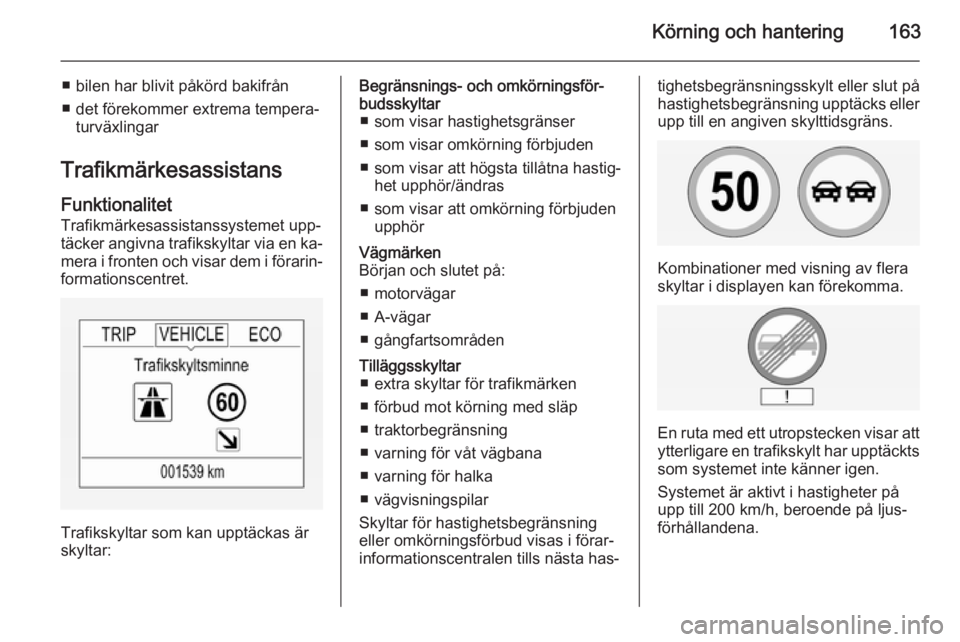

■ bilen har blivit påkörd bakifrån
■ det förekommer extrema tempera‐ turväxlingar
Trafikmärkesassistans
Funktionalitet Trafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐
mera i fronten och visar dem i förarin‐
formationscentret.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ■ som visar hastighetsgränser
■ som visar omkörning förbjuden
■ som visar att högsta tillåtna hastig‐ het upphör/ändras
■ som visar att omkörning förbjuden upphörVägmärken
Början och slutet på:
■ motorvägar
■ A-vägar
■ gångfartsområdenTilläggsskyltar ■ extra skyltar för trafikmärken
■ förbud mot körning med släp
■ traktorbegränsning
■ varning för våt vägbana
■ varning för halka
■ vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa has‐tighetsbegränsningsskylt eller slut på
hastighetsbegränsning upptäcks eller upp till en angiven skylttidsgräns.
Kombinationer med visning av flera
skyltar i displayen kan förekomma.
En ruta med ett utropstecken visar att
ytterligare en trafikskylt har upptäckts som systemet inte känner igen.
Systemet är aktivt i hastigheter på
upp till 200 km/h, beroende på ljus‐
förhållandena.

164Körning och hantering

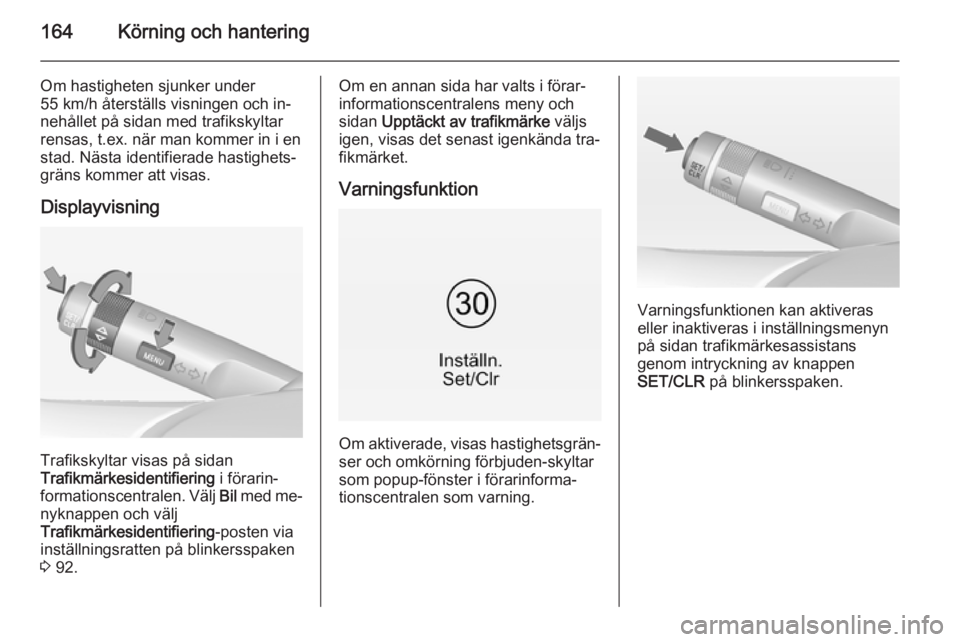

Om hastigheten sjunker under
55 km/h återställs visningen och in‐ nehållet på sidan med trafikskyltar
rensas, t.ex. när man kommer in i en
stad. Nästa identifierade hastighets‐
gräns kommer att visas.
Displayvisning
Trafikskyltar visas på sidan
Trafikmärkesidentifiering i förarin‐
formationscentralen. Välj Bil med me‐
nyknappen och välj
Trafikmärkesidentifiering -posten via
inställningsratten på blinkersspaken
3 92.
Om en annan sida har valts i förar‐
informationscentralens meny och
sidan Upptäckt av trafikmärke väljs
igen, visas det senast igenkända tra‐ fikmärket.
Varningsfunktion
Om aktiverade, visas hastighetsgrän‐
ser och omkörning förbjuden-skyltar
som popup-fönster i förarinforma‐
tionscentralen som varning.
Varningsfunktionen kan aktiveras
eller inaktiveras i inställningsmenyn
på sidan trafikmärkesassistans
genom intryckning av knappen
SET/CLR på blinkersspaken.
