Kort sagt11
1Elektriska fönsterhissar .........30
2 Ytterbackspeglar ...................28
3 Farthållare .......................... 150
Hastighetsbegränsare .........152
Kollisionsvarning .................153
4 Sidoluftmunstycken .............130
5 Blinkers och filbytessignal,
ljustuta, halvljus och
helljus, helljusassistent .......116
Fördröjd belysning .............120
Parkeringsljus .....................117
Knappar för förarinforma‐
tionscentral ............................ 94
6 Instrument ............................ 84
7 Fjärrkontroll på ratten ...........77
8 Förarinformationscentrum .....94
9 Vindrutetorkare,
vindrutespolare, strål‐
kastarspolare ........................ 79
10 SPORT-läge ....................... 148
Centrallås .............................. 21
Varningsblinkers ................116Kontrollampa för
deaktivering av airbag ..........89
Kontrollampa för fram‐
sätespassagerarens
säkerhetsbälte ...................... 89
Reseläge ............................ 148
11 Info-Display .......................... 99
12 Statuslysdiod stöldlarm ........26
13 Mittre luftmunstycken .........130
14 Handskfack, låsbart ..............68
15 Dragkraftskontroll ...............146
Elektronisk stabilitetsreg‐
lering .................................. 147
Parkeringshjälpsystem ........156
Filbytesvarning ...................169
Eco-knapp för stopp-start-
system ................................. 135
16 Klimatiseringsautomatik ......122
17 AUX-kontakt, USB-port ........10
18 Eluttag ................................... 83
19 Sufflettfunktionsbrytare ........33
Central fönsterbrytare ..........3020Växelspak, manuell
växellåda ............................ 142
Automatisk växellåda .........139
21 Parkeringsbroms, manuell
eller elektrisk manövrering ..144
22 Tändlås med rattlås ...........133
23 Signalhorn ............................ 78
Förarairbag .......................... 59
24 Upplåsningshandtag för
motorhuv ............................ 180
25 Förvaringsutrymme ..............69
Säkringshållare ..................197
26 Rattinställning ......................77
27 Belysningsströmställare .....109
Strålkastarinställning ..........112
Dimljus fram ....................... 117
Dimbakljus ......................... 117
Instrumentbelysning ...........118
Kort sagt17
Starta motorn
■ Vrid nyckeln till läge 1
■ vrid lätt på ratten för att lossa ratt‐ låset
■ trampa ner kopplingen och brom‐ sen
■ automatisk växellåda i P eller N
■ trampa inte på gaspedalen
■ dieselmotorer: vrid tändningsnyck‐ eln till läge 2 för förglödning och
vänta tills kontrollampan ! släcks
■ vrid nyckeln till läge 3 och släpp den
Starta motorn 3 134.
Stopp/start-system
Om bilen körs i låg hastighet eller står
stilla och vissa förhållanden är upp‐
fyllda går det att aktivera ett Autostop
på följande sätt:
■ Trampa ner kopplingspedalen
■ Ställ växelspaken i neutralläget
■ Släpp upp kopplingspedalen
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
För att starta motorn igen trampar du
ner kopplingspedalen.
Stopp/start-system 3 135.
Parkera9 Varning
■ Parkera inte bilen på en lätt an‐
tändlig yta. Avgassystemets
höga temperatur kan antända
ytan.
■ Dra alltid åt parkeringsbromsen.
Dra åt den manuella parkerings‐
bromsen utan att trycka in frigör‐
ingsknappen. Dra åt så hårt som
möjligt i nedförs- eller uppförs‐
lutning. Trampa ner fotbromsen
samtidigt så att arbetstrycket re‐ duceras.
För bilar med elektrisk parker‐
ingsbroms, dra i strömställaren
m i ungefär en sekund.
Den elektriska parkeringsbrom‐
sen är ansatt när kontrollampan m lyser 3 90.
■ Stäng av motorn.
■ När bilen står på plan mark eller
i uppförslutning ska ettan läggas i eller växelväljaren ställas i

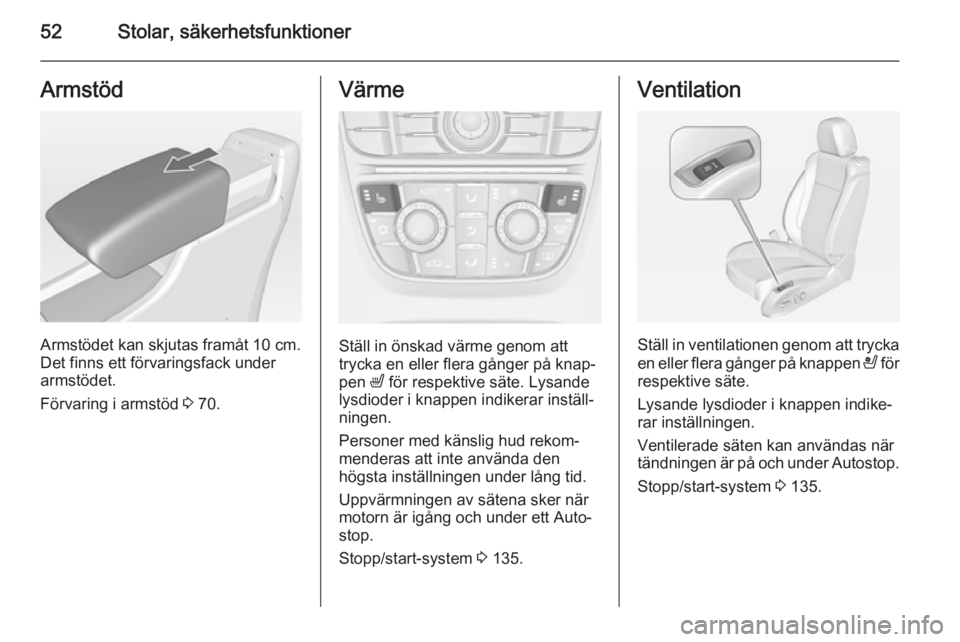

52Stolar, säkerhetsfunktionerArmstöd
Armstödet kan skjutas framåt 10 cm.
Det finns ett förvaringsfack under armstödet.
Förvaring i armstöd 3 70.
Värme
Ställ in önskad värme genom att
trycka en eller flera gånger på knap‐
pen ß för respektive säte. Lysande
lysdioder i knappen indikerar inställ‐ ningen.
Personer med känslig hud rekom‐
menderas att inte använda den
högsta inställningen under lång tid.
Uppvärmningen av sätena sker när
motorn är igång och under ett Auto‐
stop.
Stopp/start-system 3 135.
Ventilation
Ställ in ventilationen genom att trycka
en eller flera gånger på knappen A för
respektive säte.
Lysande lysdioder i knappen indike‐
rar inställningen.
Ventilerade säten kan användas när
tändningen är på och under Autostop.
Stopp/start-system 3 135.

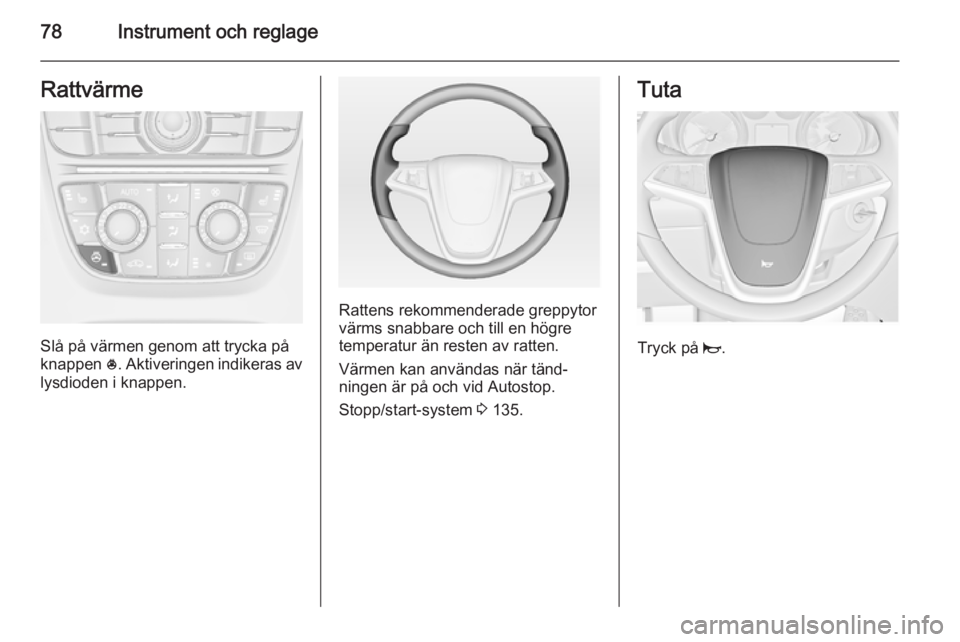

78Instrument och reglageRattvärme
Slå på värmen genom att trycka på
knappen *. Aktiveringen indikeras av
lysdioden i knappen.
Rattens rekommenderade greppytor
värms snabbare och till en högre
temperatur än resten av ratten.
Värmen kan användas när tänd‐
ningen är på och vid Autostop.
Stopp/start-system 3 135.
Tuta
Tryck på j.
Instrument och reglage83Eluttag
Ett 12 V-eluttag är placerat i den
främre konsolen.
Ytterligare ett 12 V-eluttag är placerat
i den bakre konsolen. Fäll locket
neråt.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 av‐ seende elektromagnetisk kompatibili‐ tet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att an‐
vända felaktiga kontakter.
Stopp/start-system 3 135.Cigarettändare
Cigarettändaren är placerad i den
främre konsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
Askfat
Se upp
Endast för aska, inte för brännbart avfall.
90Instrument och reglage9Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 183.9
Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 144.
Tryck ner pedalen - lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 144.
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 135.
Blinkar Kopplingspedalen måste trampas ner för en huvudstart av motorn 3 16,
3 134.
Instrument och reglage91
På vissa versioner visas meddel‐
andet "Tryck ner pedalen" på förar‐
informationsdisplayen 3 101.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser Den elektriska parkeringsbromsen äransatt 3 144.
Blinkar Den elektriska parkeringsbromsen ärinte helt ansatt eller lossad. Slå påtändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektrisk
parkeringsbroms
j lyser eller blinkar gult.Lyser
Den elektriska parkeringsbromsen
fungerar med sämre funktion 3 144.
Blinkar
Den elektriska parkeringsbromsen är i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS) u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 143.
Uppväxling [ indikeras som symbol eller visas
som en hel sida i förarinformations‐
centralen när det är lämpligt att växla
upp för att spara bränsle.
EcoFlex körassistent 3 94.
Servostyrning
c lyser gult.
Tänds när servostyrningen har minskad effekt Servostyrningseffekten är nedsatt på
grund av att systemet är överhettat.
Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 135.
Tänds när servostyrningen är inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.

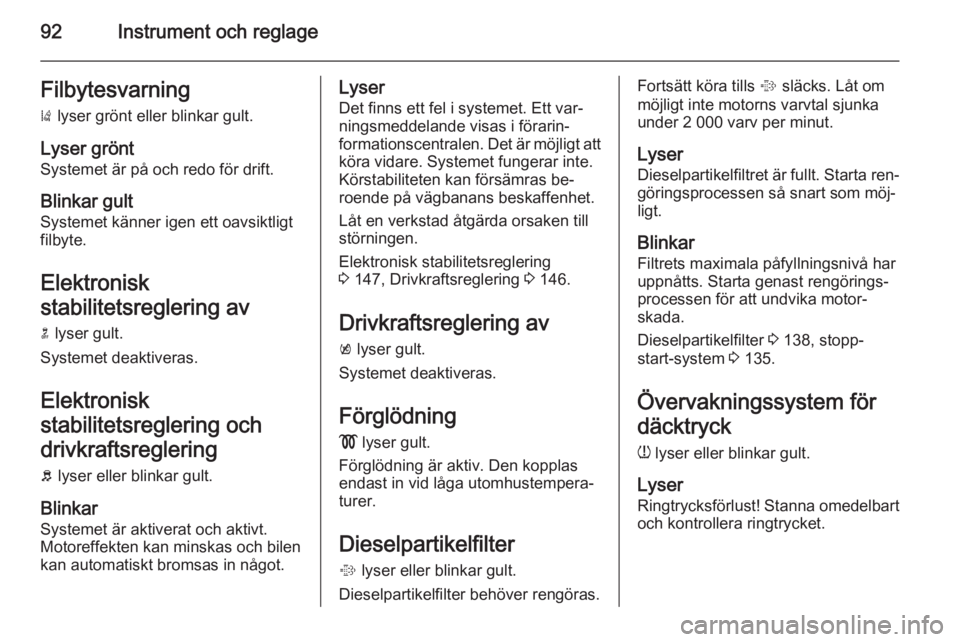

92Instrument och reglageFilbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult Systemet känner igen ett oavsiktligt
filbyte.
Elektronisk
stabilitetsreglering av n lyser gult.
Systemet deaktiveras.
Elektronisk
stabilitetsreglering och
drivkraftsreglering b lyser eller blinkar gult.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.Lyser
Det finns ett fel i systemet. Ett var‐
ningsmeddelande visas i förarin‐
formationscentralen. Det är möjligt att köra vidare. Systemet fungerar inte.
Körstabiliteten kan försämras be‐
roende på vägbanans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk stabilitetsreglering
3 147, Drivkraftsreglering 3 146.
Drivkraftsreglering av k lyser gult.
Systemet deaktiveras.
Förglödning ! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter % lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.
Blinkar Filtrets maximala påfyllningsnivå haruppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 138, stopp-
start-system 3 135.
Övervakningssystem för däcktryck
w lyser eller blinkar gult.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.
