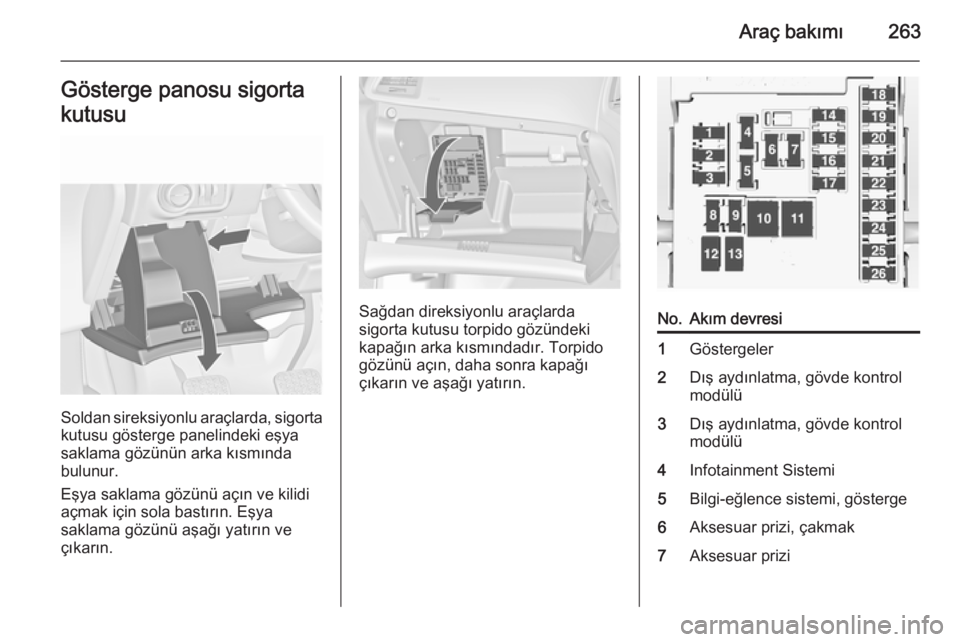

Araç bakımı263Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Göstergeler2Dış aydınlatma, gövde kontrol
modülü3Dış aydınlatma, gövde kontrol
modülü4Infotainment Sistemi5Bilgi-eğlence sistemi, gösterge6Aksesuar prizi, çakmak7Aksesuar prizi

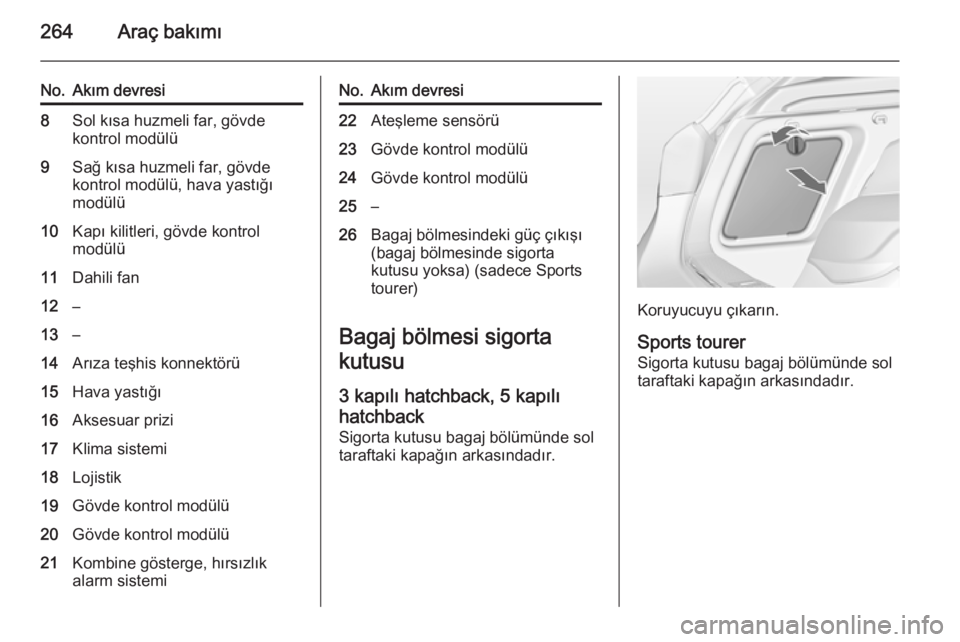

264Araç bakımı
No.Akım devresi8Sol kısa huzmeli far, gövde
kontrol modülü9Sağ kısa huzmeli far, gövde
kontrol modülü, hava yastığı
modülü10Kapı kilitleri, gövde kontrol
modülü11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Kombine gösterge, hırsızlık
alarm sistemiNo.Akım devresi22Ateşleme sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj bölmesindeki güç çıkışı
(bagaj bölmesinde sigorta
kutusu yoksa) (sadece Sports
tourer)
Bagaj bölmesi sigorta
kutusu
3 kapılı hatchback, 5 kapılı
hatchback
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sports tourer
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.

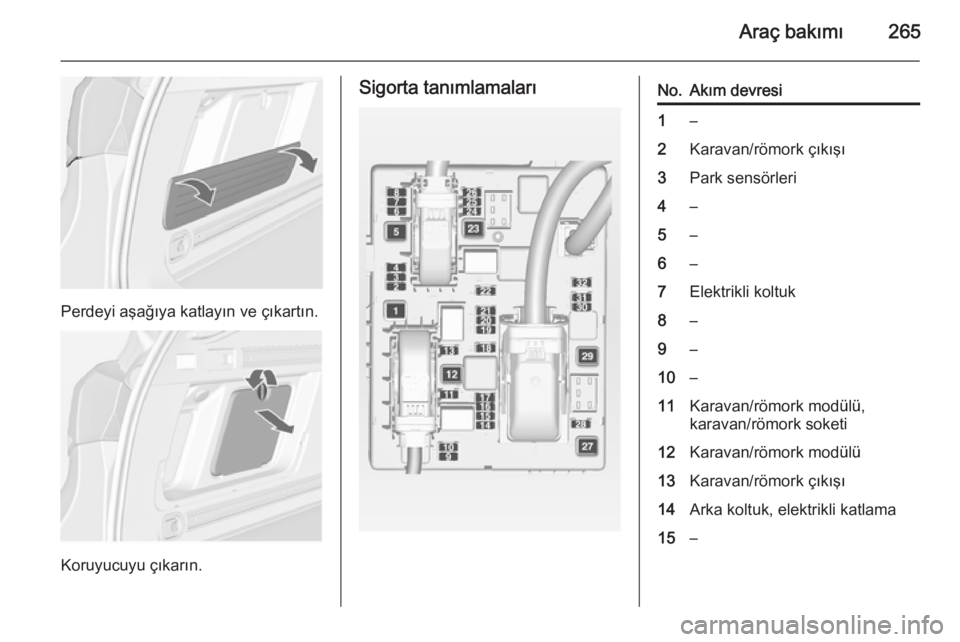

Araç bakımı265
Perdeyi aşağıya katlayın ve çıkartın.
Koruyucuyu çıkarın.
Sigorta tanımlamalarıNo.Akım devresi1–2Karavan/römork çıkışı3Park sensörleri4–5–6–7Elektrikli koltuk8–9–10–11Karavan/römork modülü,
karavan/römork soketi12Karavan/römork modülü13Karavan/römork çıkışı14Arka koltuk, elektrikli katlama15–

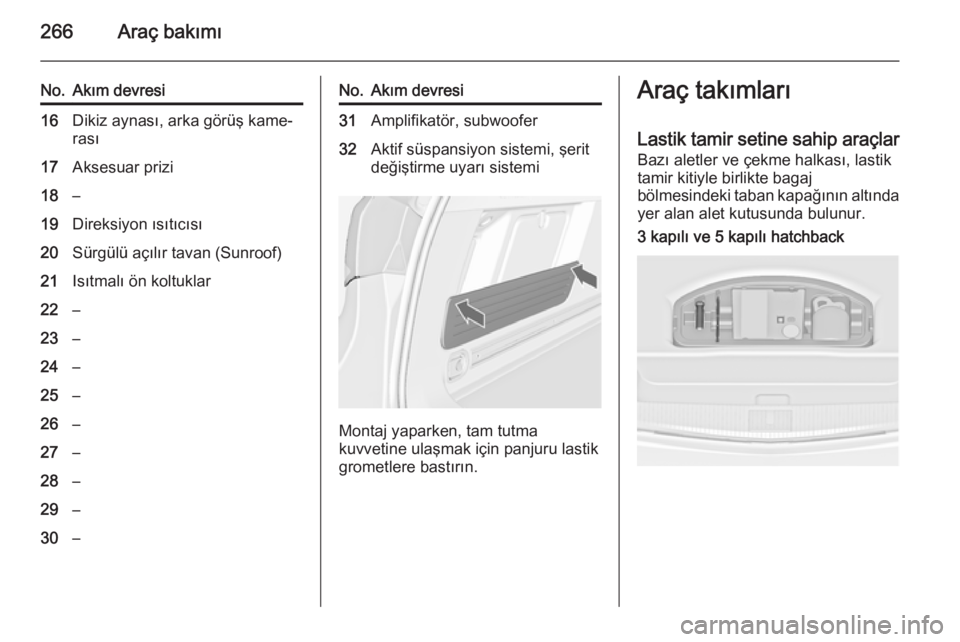

266Araç bakımı
No.Akım devresi16Dikiz aynası, arka görüş kame‐
rası17Aksesuar prizi18–19Direksiyon ısıtıcısı20Sürgülü açılır tavan (Sunroof)21Isıtmalı ön koltuklar22–23–24–25–26–27–28–29–30–No.Akım devresi31Amplifikatör, subwoofer32Aktif süspansiyon sistemi, şerit
değiştirme uyarı sistemi
Montaj yaparken, tam tutma
kuvvetine ulaşmak için panjuru lastik
grometlere bastırın.
Araç takımları
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında yer alan alet kutusunda bulunur.3 kapılı ve 5 kapılı hatchback

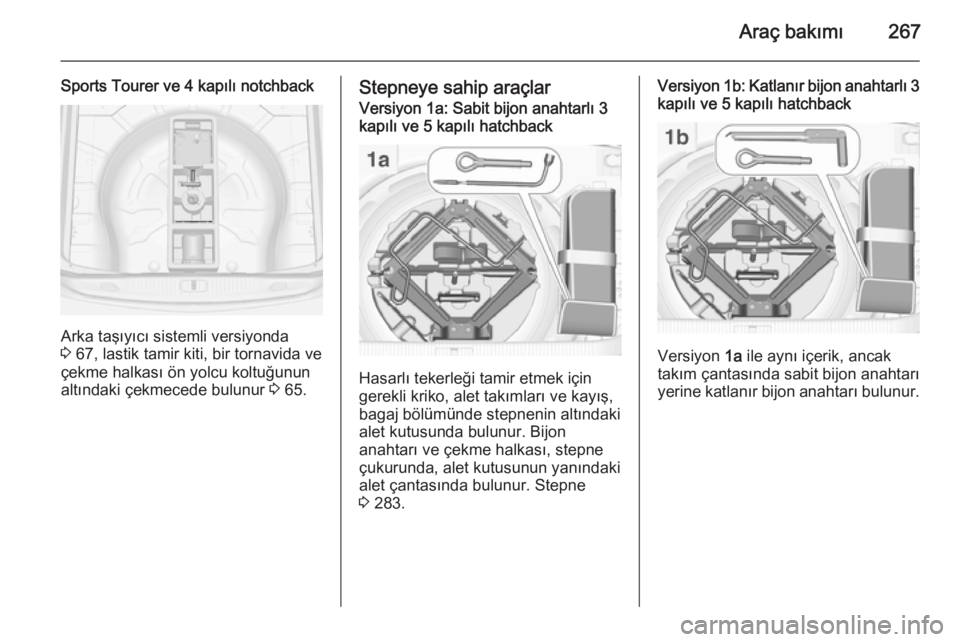

Araç bakımı267
Sports Tourer ve 4 kapılı notchback
Arka taşıyıcı sistemli versiyonda
3 67, lastik tamir kiti, bir tornavida ve
çekme halkası ön yolcu koltuğunun
altındaki çekmecede bulunur 3 65.
Stepneye sahip araçlarVersiyon 1a: Sabit bijon anahtarlı 3
kapılı ve 5 kapılı hatchback
Hasarlı tekerleği tamir etmek için
gerekli kriko, alet takımları ve kayış,
bagaj bölümünde stepnenin altındaki
alet kutusunda bulunur. Bijon
anahtarı ve çekme halkası, stepne
çukurunda, alet kutusunun yanındaki
alet çantasında bulunur. Stepne
3 283.
Versiyon 1b: Katlanır bijon anahtarlı 3
kapılı ve 5 kapılı hatchback
Versiyon 1a ile aynı içerik, ancak
takım çantasında sabit bijon anahtarı
yerine katlanır bijon anahtarı bulunur.

268Araç bakımı
Versiyon 2: Sports Tourer
Kriko, aletler ve çekme halkası, bagajbölmesinde, stepnenin altındaki alet
kutusunda yer alır. Bijon anahtarı ve
hasarlı lastiği sabitlemekte kullanılan
uzatma cıvatası (sadece geçici
stepneli araçlarda), stepne
çukurunda, alet kutusunun yanındaki
alet kutusunda bulunur. Stepne
3 283.
Versiyon 3: 4 kapılı notchback
Kriko ve aletler bagaj bölmesinde,
stepnenin altındaki alet kutusunda
yer alır. Bijon anahtarı, çekme halkası
ve hasarlı lastiği sabitlemekte
kullanılan uzatma cıvatası (sadece
geçici stepneli araçlarda), stepne
çukurunda, alet kutusunun yanındaki
alet kutusunda bulunur. Stepne
3 283.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar
olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
OPC Versiyonu: Ebadı 235/45 R18 olan lastiklerin kış lastiği olarak
kullanılmasına izin verilmez.

Araç bakımı269Lastik tanımlamalarıÖrneğin 215/60 R 16 95 H215=Lastik genişliği, mm60=Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R=Lastik kemeri yapı türü: RadyalRF=Yapı türü: RunFlat16=Jant çapı / inç cinsinden95=Taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH=Hız tanım kodu
Hız tanım kodu:
Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadarDireksiyonel tabanlı lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basınçları 3 320.
Sol veya sağ ön kapı çerçevesindeki
lastik hava basıncı bilgileri etiketi,
orijinal donanım lastikleri ve ilgili lastik
hava basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.

270Araç bakımı
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Karoseri tipini tespit edin.
2. Motor kimlik kodunu tespit edin. Motor verileri 3 303.
3. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 320.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın.
Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda, lastik hava basıncı kontrol sistemi
(TPMS), sürüş esnasında aracın dört lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı Sürücü
Bilgi Sistemi (DIC) tarafından Araç
Bilgileri Menüsü menüsünde
görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
