2015 MAZDA MODEL CX-5 sensor

4-31
Al volante
Quadro strumenti e display
L’allarme superamento velocità si può
impostare procedendo come segue.
Tipo A
1. Premere l’interruttore INFO sullo
schermo allarme superamento velocità.
2. Selezionare ON e premere
l’interruttore INFO.
3. Impostare la velocità del veicolo
premendo il pulsante INFO in alto
o in basso, quindi premere il pulsante
INFO.
Tipo B
1. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo
lampeggia.
2. Premere la parte in alto o in basso
dell’interruttore INFO per selezionare
la velocità del veicolo desiderata.
3. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo si
accende.
L’allarme superamento velocità si può
annullare procedendo come segue.
Tipo A
1. Premere l’interruttore INFO sullo
schermo allarme superamento velocità.
2. Selezionare OFF e premere
l’interruttore INFO.
Tipo B
1. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo
lampeggia.
2. Premere la parte in alto o in basso
dell’interruttore INFO per selezionare
- - - km/h.
3. Premere il pulsante INFO per più di
1,5 secondi. Si accende - - -.Visualizzazione sistema assistente
mantenimento corsia/sistema di
segnalazione cambio corsia
(Visualizzazione LDWS)
(Quadro strumenti di tipo A)*
Vengono visualizzate le informazioni
riguardanti il sistema assistente
mantenimento corsia/sistema di
segnalazione cambio corsia (LDWS).
Vedi Sistema assistente mantenimento
corsia a pagina 4-168.
Vedi Sistema di segnalazione cambio
corsia (LDWS) a pagina 4-135.
Visualizzazione regolatore di velocità
con sensore radar Mazda (MRCC)
(Quadro strumenti di tipo A)*
Vengono visualizzate le informazioni
riguardanti il regolatore di velocità con
sensore radar Mazda (MRCC).
Vedi Regolatore di velocità con sensore
radar Mazda (MRCC) a pagina 4-158.
*Alcuni modelli.

4-38
Al volante
Quadro strumenti e display
SegnalazioneSegnalazioni luminosePagina
Indicatore luminoso TCS/DSC 4-63
Indicatore luminoso TCS OFF 4-63
Indicatore luminoso supporto intelligente di frenata/supporto intelligente di
frenata in città OFF (indicatore luminoso SBS/SCBS OFF)4-63
Spia indicazione supporto intelligente di frenata in città (spia indicazione SCBS)4-64
Indicazione i-ELOOP 4-64
Indicatore luminoso temperatura refrigerante motore bassa (Blu) 4-64
Indicazione posizione cambio 4-64
Indicatore luminoso luci abbaglianti fari 4-65
Indicatori di direzione/Lampeggiatore di emergenza 4-65
Indicatore luminoso veicolo protetto 4-65
Spia luminosa (Ambra)/Indicatore luminoso (Verde) regolatore di velocità
con sensore radar Mazda (MRCC)4-66
Indicatore luminoso principale regolatore automatico di velocità (Ambra)/
Indicatore luminoso regolatore automatico di velocità inserito (Verde)4-66
Indicazione modo selezionato 4-65
Indicazione monitoraggio punto cieco OFF (indicazione BSM OFF) 4-67
Indicatore luminoso luci accese 4-67

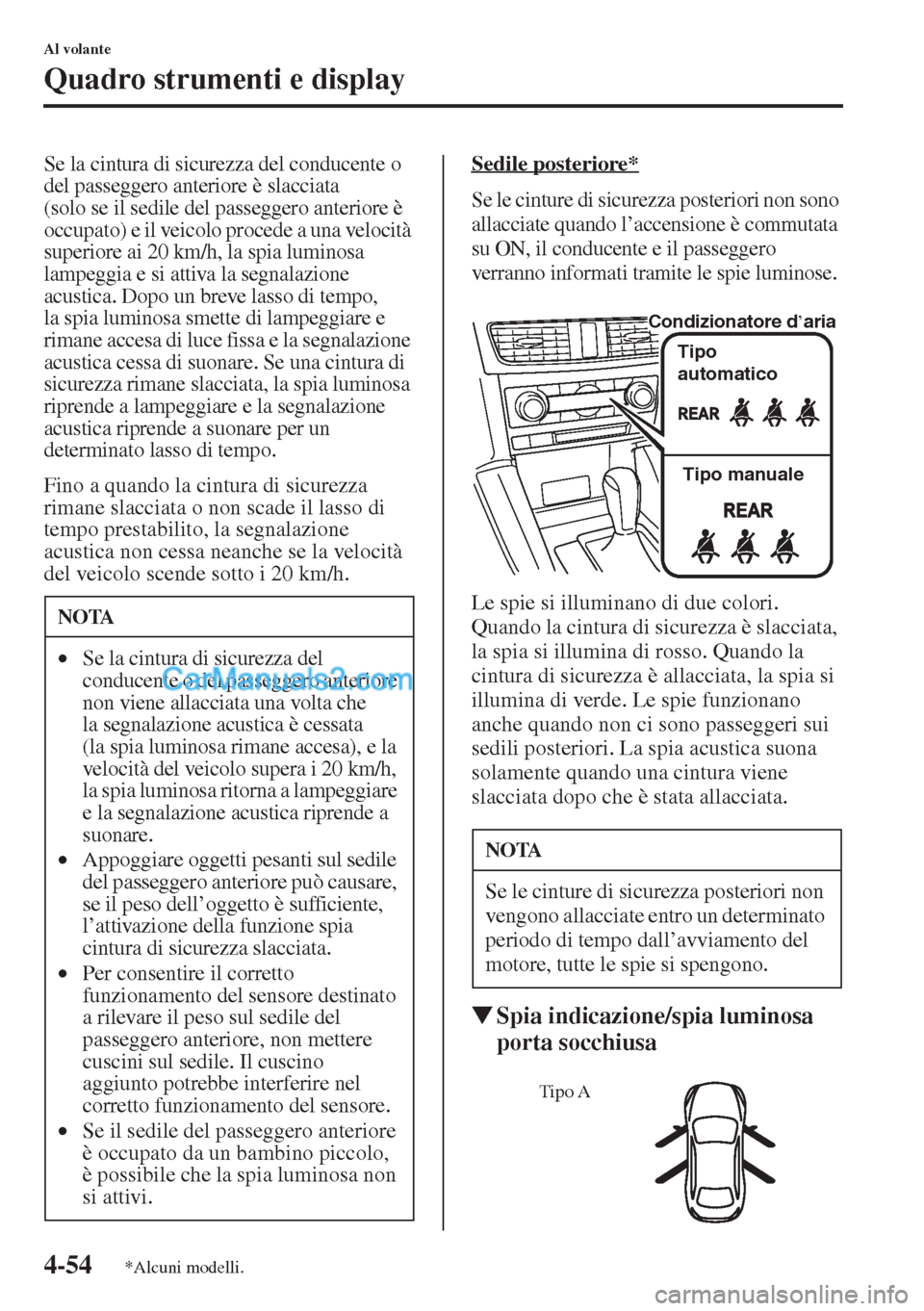

4-54
Al volante
Quadro strumenti e display
Se la cintura di sicurezza del conducente o
del passeggero anteriore è slacciata
(solo se il sedile del passeggero anteriore è
occupato) e il veicolo procede a una velocità
superiore ai 20 km/h, la spia luminosa
lampeggia e si attiva la segnalazione
acustica. Dopo un breve lasso di tempo,
la spia luminosa smette di lampeggiare e
rimane accesa di luce fissa e la segnalazione
acustica cessa di suonare. Se una cintura di
sicurezza rimane slacciata, la spia luminosa
riprende a lampeggiare e la segnalazione
acustica riprende a suonare per un
determinato lasso di tempo.
Fino a quando la cintura di sicurezza
rimane slacciata o non scade il lasso di
tempo prestabilito, la segnalazione
acustica non cessa neanche se la velocità
del veicolo scende sotto i 20 km/h.Sedile posteriore*
Se le cinture di sicurezza posteriori non sono
allacciate quando l’accensione è commutata
su ON, il conducente e il passeggero
verranno informati tramite le spie luminose.
Le spie si illuminano di due colori.
Quando la cintura di sicurezza è slacciata,
la spia si illumina di rosso. Quando la
cintura di sicurezza è allacciata, la spia si
illumina di verde. Le spie funzionano
anche quando non ci sono passeggeri sui
sedili posteriori. La spia acustica suona
solamente quando una cintura viene
slacciata dopo che è stata allacciata.
WSpia indicazione/spia luminosa
porta socchiusa
NOTA
•Se la cintura di sicurezza del
conducente o del passeggero anteriore
non viene allacciata una volta che
la segnalazione acustica è cessata
(la spia luminosa rimane accesa), e la
velocità del veicolo supera i 20 km/h,
la spia luminosa ritorna a lampeggiare
e la segnalazione acustica riprende a
suonare.
•Appoggiare oggetti pesanti sul sedile
del passeggero anteriore può causare,
se il peso dell’oggetto è sufficiente,
l’attivazione della funzione spia
cintura di sicurezza slacciata.
•Per consentire il corretto
funzionamento del sensore destinato
a rilevare il peso sul sedile del
passeggero anteriore, non mettere
cuscini sul sedile. Il cuscino
aggiunto potrebbe interferire nel
corretto funzionamento del sensore.
•Se il sedile del passeggero anteriore
è occupato da un bambino piccolo,
è possibile che la spia luminosa non
si attivi.
NOTA
Se le cinture di sicurezza posteriori non
vengono allacciate entro un determinato
periodo di tempo dall’avviamento del
motore, tutte le spie si spengono.
Condizionatore d’aria
Tipo
automatico
Tipo manuale
Tipo A
*Alcuni modelli.

4-64
Al volante
Quadro strumenti e display
WSpia indicazione supporto
intelligente di frenata in città
(spia indicazione SCBS) (Tipo A)*
L’indicazione viene visualizzata nel
display multinformazioni mentre è
operante il freno SCBS o l’assistente di
frenata (assistente di frenata SCBS).
WIndicazione i-ELOOP (Tipo A)*
Se il motore viene avviato dopo che
il veicolo è rimasto fermo per un
lungo periodo di tempo, sul display
potrebbe essere visualizzato il messaggio
“i-ELOOP in carica”. Lasciare il motore
al regime minimo e attendere fino a
quando il messaggio non scompare.
WIndicatore luminoso temperatura
refrigerante motore bassa (Blu)
L’indicatore luminoso si accende quando
la temperatura refrigerante motore è
bassa e si spegne una volta che il motore
si è scaldato.
Se l’indicatore luminoso di temperatura
refrigerante motore bassa resta acceso dopo
che il motore si è scaldato sufficientemente,
significa che il sensore di temperatura è
malfunzionante. Consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicazione posizione cambio
La posizione del selettore viene indicata
quando l’accensione è commutata su ON.NOTA
Se si guida il veicolo mentre è
visualizzato il messaggio, viene emessa
una segnalazione acustica. Se si sterza
il volante mentre è visualizzato il
messaggio, lo sterzo risulterà più duro
del normale, ma questo non è un
sintomo anomalo. Arrestare il veicolo
in un luogo sicuro tenendo il motore in
funzione e non tentare di sterzare il
volante. Il funzionamento dello sterzo
tornerà normale una volta che il
messaggio non è più visualizzato.
i-ELOOP
NOTA
(Alcuni modelli)
Se si esegue una delle azioni indicate
di seguito, la posizione del selettore
viene visualizzata per 5 minuti anche
se il commutatore di avviamento è in
posizione diversa da ON.
•L’accensione viene commutata OFF.
•La porta del conducente viene aperta.
*Alcuni modelli.

4-66
Al volante
Quadro strumenti e display
Se il motore non va in moto usando la
corretta chiave e l’indicatore luminoso di
veicolo protetto resta acceso o lampeggia,
significa che il sistema è malfunzionante.
Rivolgersi ad un Riparatore Autorizzato
Mazda.
WSpia luminosa (Ambra)/
Indicatore luminoso (Verde)
regolatore di velocità con sensore
radar Mazda (MRCC) (Tipo A)*
Spia luminosa (Ambra) regolatore
di velocità con sensore radar
Mazda (MRCC)
Acceso
La spia luminosa si accende quando
l’accensione viene commutata su ON
e si spegne dopo qualche secondo.
La spia luminosa si accende se si verifica
un malfunzionamento nel sistema
regolatore di velocità con sensore radar
Mazda (sistema MRCC) mentre il
suddetto sistema è attivato. Far controllare
il veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Indicatore luminoso (Verde) regolatore
di velocità con sensore radar Mazda
(sistema MRCC)
Acceso
Si accende quando viene impostata la
velocità attraverso il sistema regolatore di
velocità con sensore radar Mazda
(sistema MRCC).
WIndicatore luminoso principale
regolatore automatico di velocità
(Ambra)/Indicatore luminoso
regolatore automatico di velocità
inserito (Verde)*
L’indicatore luminoso ha due colori.
Indicatore luminoso principale regolatore
automatico di velocità (ambra)
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
L’indicatore luminoso si illumina di
colore ambra quando il regolatore
automatico di velocità è attivato.
Indicatore luminoso regolatore
automatico di velocità inserito (verde)
L’indicatore luminoso si accende di luce
verde quando viene impostata la
regolazione automatica della velocità.
*Alcuni modelli.

4-67
Al volante
Quadro strumenti e display
WIndicazione/Indicatore luminoso
monitoraggio punto cieco OFF
(indicatore luminoso BSM OFF)*
Tipo A
L’indicazione monitoraggio punto cieco OFF
(indicazione BSM OFF) si accende quando si
preme l’interruttore monitoraggio punto cieco
(interruttore BSM) per disattivare i sistemi
monitoraggio punto cieco (BSM) e avviso
traffico posteriore in uscita da parcheggio
(RCTA).
Se l’indicazione rimane visualizzata anche se
è stato azionato l’interruttore monitoraggio
punto cieco (interruttore BSM), essa indica
che c’è un problema nel sistema.
Far controllare il veicolo da un riparatore spe-
cializzato; noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda
.
Tipo B
Questo indicatore luminoso si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
L’indicatore luminoso monitoraggio punto
cieco OFF (indicatore luminoso BSM OFF) si
accende quando si preme l’interruttore moni-
toraggio punto cieco (interruttore BSM) per
disattivare i sistemi monitoraggio punto cieco
(BSM) e avviso traffico posteriore in uscita da
parcheggio (RCTA).
In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto un
problema. Far controllare il veicolo da un
riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
•La segnalazione luminosa non si
accende quando l’accensione viene
commutata ON.
•Rimane accesa anche se l’interruttore
monitoraggio punto cieco (interruttore
BSM) è stato commutato OFF.
•Si accende durante la guida.
WIndicatore luminoso luci accese
Questo indicatore luminoso si accende
quando sono accese le luci esterne e
l’illuminazione del cruscotto.
La segnalazione luminosa lampeggia in
continuazione in caso di malfunzionamento
del sistema d’illuminazione. Consultare un
riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
NOTA
Se si percorrono strade poco trafficate
per cui i veicoli che i sensori radar
devono rilevare sono rari, il sistema
potrebbe andare in pausa [l’indica-
zione/indicatore luminoso monitorag-
gio punto cieco OFF (indicazione/
indicatore luminoso BSM OFF) nel
quadro strumenti si accende]. Tuttavia
tutto ciò è normale.
*Alcuni modelli.

4-82
Al volante
Interruttori e comandi
Con controllo luci automatico
×: On
—: Off
*1 I fari e le altre luci si regolano automaticamente a seconda della luminosità circostante rilevata dal sensore.
*2 Si accende durante la guida.
*3 Se l’accensione viene commutata in una posizione diversa da ON mentre le luci sono accese, queste
rimarranno accese. I fari si spengono se la porta del conducente viene aperta o dopo che sono rimasti accesi
per 30 secondi.
*4 Quando l’accensione viene commutata in una posizione diversa da ON, le luci non si spengono anche se
l’interruttore luci viene smistato su
*5 I fari si spengono se la porta del conducente viene aperta o dopo che sono rimasti accesi per 30 secondi.
Posizione interruttore
Posizione accensioneONACC o
OFFONAC C o
OFFONACC o
OFFONACC o
OFF
Fari — —
Auto
*1——— × —
Luci diurne*
×*2—
Auto*1—————
Luci di posizione posteriori
Luci di posizione anteriori
Luci targa
Illuminazione cruscotto——
Auto
*1×*3/—*4×××
×*5
*Alcuni modelli.

4-83
Al volante
Interruttori e comandi
Controllo luci automatico
Quando l’interruttore fari è in posizione e l’accensione è in posizione ON,
il sensore luce rileva se c’è luminosità o oscurità e di conseguenza accende o
spegne automaticamente i fari, le altre luci esterne e l’illuminazione del cruscotto
(vedi tabella sopra).
•Non oscurare il sensore luce affiggendo adesivi o etichette sul parabrezza. In tal caso
il sensore luce non funzionerà correttamente.
•Il sensore luce agisce anche come sensore pioggia per il comando automatico dei
tergicristalli. Non toccare il parabrezza con le mani o raschietti quando la leva del
tergicristallo è in posizione e l’accensione è ON per evitare che le dita restino
schiacciate o i tergicristalli e le relative spazzole si danneggino. Se si vuole pulire il
parabrezza, verificare che i tergicristalli siano completamente disattivati, soprattutto
quando si deve rimuovere ghiaccio o neve, vale a dire in situazioni ove si tende a
tenere acceso il motore.
AVVERTENZA
