2015 MAZDA MODEL CX-5 cruise control

8
Under kjøring
Se del 4, ”Instrumentpanel og display”, for detaljer.
Varsel-/indikatorlamper
Signal Varsel-/indikatorlamper
1
2
3
4
7
8
9
10
11
12Varsellampe for bremsesystem Hovedvarsellampe
ABS-varsellampe
Varselindikator/varsellampe for
ladesystem
Varsellampe for motorolje
Sjekk motorlampe
Varsellampe for høy
kjølevæsketemperatur (rød)
Varsellampe for i-stop (gul) /
indikatorlampe (grønn) for i-stop
14
17
18
19Varselindikator for automatgir
Feilindikator for servostyring
20
Varsellampe for kollisjonsputer /
sikkerhetsbelteforstrammere i forsetene
Varsellampe for lavt drivstoffnivå
21Varsellampe for sikkerhetsbelte
22
2327
28
29
35
36
38
40Varsellampe for system for
overvåking av dekktrykk
NØKKEL-indikator
Varsellampe (gul) / indikatorlampe
(grønn) for fjernlyskontrollsystem
(HBC)
TCS/DSC-indikatorlampe
TCS AV-indikatorlampe
Indikatorlampe for lav
kjølevæsketemperatur (blå)
41
42
43
44
45Girstillingsindikator
Indikatorlampe for fjernlys
Indikatorlampe for blinklys/nødblink
Sikkerhetsindikatorlampe
49Cruise-hovedindikatorlampe (gul) /
Cruise Set-indikatorlampe (grønn)
Lys på-indikatorlampe
51Indikatorlampe for tåkelys foran
Indikatorlampe for tåkelys bak
52Signal Varsel-/indikatorlamper
Advarsel (visning på skjermen)
Noen av varsel-/indikatorlampene vises i instrumentpanelet.
Hvis en varsel-/indikatorlampe vises i instrumentpanelet, må du bekrefte
betydningen av varselet under punktet Advarsel (visning på skjermen).
Glødeindikatorlampe
Indikator for dieselpartikkelfilter
Skiftenøkkelindikator31
32
33
Varselindikator for bilhastighet
34Varselindikator for lav
omgivelsestemperatur
Varselindikator for lavt
spylevæskenivå 25
Varsellampe (gul) / indikatorlampe
(grønn) for Mazda Radar Cruise
Control (MRCC) 46
24
Indikatorlampe for elektrisk
parkeringsbrems
Varsellampe for elektrisk
parkeringsbrems
Indikator for hjelpesystem for å
holde kjørefeltet
AV-indikator for hjelpesystem for å
holde kjørefeltet
Indikator for system for varsling når
kjørefeltet forlates (LDWS)
AV-indikator for system for varsling
når kjørefeltet forlates (LDWS)
Varselindikator for 4-hjulsdrift
Varselindikator for åpen dør
Varselindikator for åpen bakluke
Varsellampe for i-stop (gul)
indikatorlampe (grønn) for adaptive
LED-frontlys
Indikatorlampe for AVSLÅTT smart
bremsestøtte/smart bremsestøtte ved
bykjøring (SBS/SCBS)
Varselindikator for det smarte
bremsestøttesystemet ved bykjøring
(SCBS)
i-ELOOP-indikator
Velg modus-indikator
AV-indikator for
dødvinkelovervåking (BSM)
Varsellampe for LED-frontlys 5
6
13
15
1630
37
39
47
48
50Varsellampe for 120 km/t
26

Under kjøring
11Se del 4, ”i-ACTIVSENSE”, for detaljer.
i-ACTIVSENSE
i-ACTIVSENSE er et kollektivt begrep som dekker en rekke avanserte sikkerhets-
og førerstøttesystemer som gjør bruk av det forovervendte kameraet (FSC) og
radarsensorer.
Noen av disse systemene sørger for aktive sikkerhetstiltak mens andre sørger for
at det tas sikkerhetstiltak før kollisjoner.
Støttesystemer for føreroppmerksomhet
• Adaptivt frontlyssystem (AFS)
• Kontrollsystem for fjernlys (HBC)
• Adaptive LED-frontlys
• System for varsling når kjørefeltet forlates (LDWS)
• Dødvinkelovervåking (BSM)
• Støttesystem for registrering av avstand (DRSS)
• Oppmerksomhetsvarsel til fører
Disse systemene er ment å hjelpe føreren til å kjøre sikrere ved å redusere
belastningen på føreren, og å hjelpe til å forhindre kollisjoner eller redusere deres
alvorlighetsgrad. Fordi hvert system har sine begrensninger, må du imidlertid alltid
kjøre forsiktig og ikke stole blindt på systemene.
Aktiv sikkerhetsteknologi
Aktiv sikkerhetsteknologi støtter sikrere kjøring ved å hjelpe føreren til å oppdage
mulige farer og unngå ulykker.
Sikt om natten
Registrere ting foran/bak
Registrering av avstand mellom kjøretøyer
Registrering av sliten fører
• Varsel om kryssende trafikk bak (RCTA)
Registrering av hindringer bak bilen ved utkjøring fra parkeringsplass
• Mazda Radar Cruise Control (MRCC)
• Hjelpesystem for å holde kjørefeltet
Avstand mellom kjøretøyer
Banefravikningsvarsel
• Justerbar fartssperre
Hastighetskontroll
Reduksjon av kollisjonsskade ved lav hastighet
• Smart bremsestøtte for bykjøring [Forover] (SCBS F)
Sikkerhetsteknologi som aktiveres før kollisjon
Sikkerhetsteknologi som aktiveres før kollisjoner er beregnet på å hjelpe føreren
med å unngå kollisjoner eller redusere alvorlighetsgraden i situasjoner der ulykken
ikke kan unngås.
Kjøre forover
• Smart bremsestøtte for bykjøring [Rygge] (SCBS R)
• Smart bremsestøtte (SBS)
Rygge
Reduksjon av kollisjonsskade ved middels/høy hastighet

Under kjøring
14Du finner detaljer i del 4, ”Mazda Radar Cruise Control (MRCC)”.
Mazda Radar Cruise Control (MRCC)-system
Mazda Radar Cruise Control (MRCC)-systemet er laget for å opprettholde
kjørehastigheten ved bruk av en radarsensor som registrerer avstanden til et
kjøretøy foran, og ved å forhåndsinnstille kjøretøyhastigheten på mellom 30 km/t
og 145 km/t fris føreren fra å kontinuerlig måtte bruke gass- eller bremsepedalen.
Bruk Mazda Radar Cruise Control (MRCC)-systemet på motorveier og andre
landeveier der det ikke er behov for mye akselerasjon og nedbremsing.
Du skal ikke stole helt på Mazda Radar Cruise Control (MRCC)-systemet
og må alltid kjøre forsiktig:
Mazda Radar Cruise Control (MRCC)-systemet har begrensninger når
det gjelder dets evne til å registrere kjøretøy foran, avhengig av vær- og
veiforhold.
I tillegg kan systemet være ute av stand til å redusere farten tilstrekkelig til
å unngå å treffe kjøretøyet foran hvis det bråbremser eller hvis en annen bil
skjærer inn i kjørefeltet, noe som kan føre til en ulykke. Kontroller
sikkerhetsfaktorer i omgivelsene og vær tilstrekkelig oppmerksom på
avstanden mellom din bil og kjøretøy foran og bak.
ADVARSEL
Ikke bruk Mazda Radar Cruise Control (MRCC)-systemet på følgende
steder. Hvis du gjør det, kan det føre til en ulykke:
• Veier med krappe svinger, tung trafikk eller veier som krever gjentatt og
hyppig akselerasjon.
• Når du kommer inn i motorveikryss og serviceområder.
• Glatte veier som følge av is eller snø.
• Lange nedoverbakker.
I tillegg, hvis bilen nærmer seg kjøretøyet foran fordi kjøretøyet foran, for
eksempel, plutselig bremser, aktiveres en varsellyd og en varselindikasjon som
vises på displayet samtidig for å varsle deg om å holde tilstrekkelig avstand
mellom bilene.

15
Under kjøring
Du finner detaljer i del 4, ”Mazda Radar Cruise Control (MRCC)”.
Visning for Mazda Radar Cruise Control (MRCC) på display Stille inn Mazda Radar Cruise Control (MRCC)-systemet
Mazda Radar Cruise Control (MRCC)-systemet kan bli avbrutt av regn, tåke, snø
eller andre dårlige værforhold, eller når overflaten på radiatorgrillen er skitten.
MERKNAD
Under følgende forhold blir Mazda Radar Cruise Control (MRCC)-systemet
midlertidig avbrutt, et avbruddsvarsel vises på displayet i instrumentpanelet og
MRCC-indikatorlampen (grønn) slås samtidig av.
• AVBRYT-bryteren trykkes eller bremsepedalen trykkes inn.
Innstillingsstatusen til Mazda Radar Cruise Control (MRCC)-systemet indikeres
på displayet i instrumentpanelet.
En systemsvikt eller driftsforhold indikeres av et varsel.
• Parkeringsbremsen er på.
• Girspaken står på P, N eller R (bare R for biler med manuell girkasse).
• Bilens hastighet faller til under 25 km/t.
• DSC-, smart bremsestøtte (SBS)-systemet eller systemet for smart
bremsestøtte ved bykjøring (SCBS) er i bruk.
• Det oppdages en systemsvikt.
Andre detaljer beskrives i den tilknyttede teksten.
Display for bil foran
MRCC, stille inn
bilhastighetMRCC, display for
avstand mellom biler

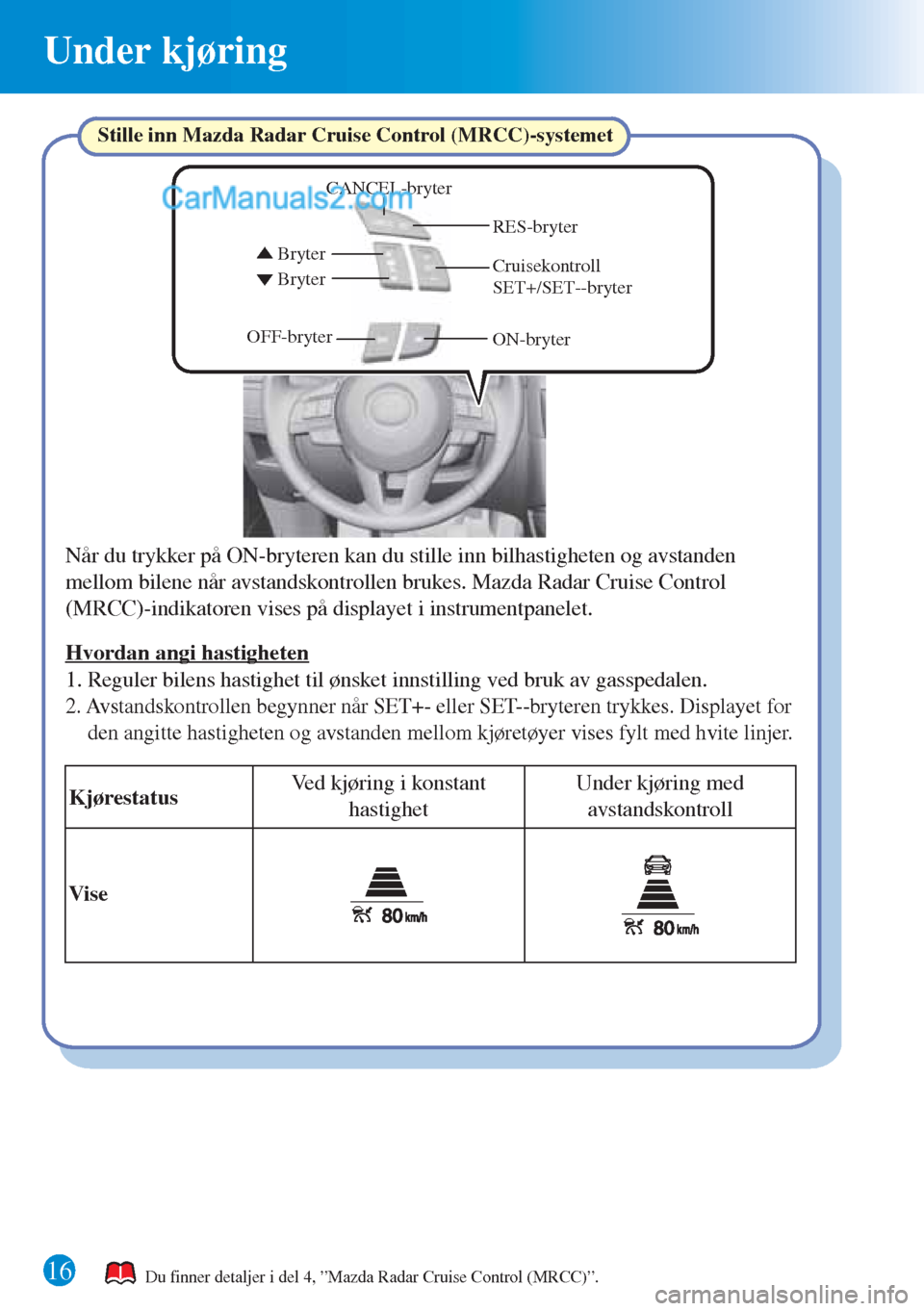

Under kjøring
16
Bryter
Bryter
OFF-bryter
RES-bryter
Cruisekontroll
SET+/SET--bryter CANCEL-bryter
ON-bryter
Du finner detaljer i del 4, ”Mazda Radar Cruise Control (MRCC)”.
Stille inn Mazda Radar Cruise Control (MRCC)-systemet
Hvordan angi hastigheten
Når du trykker på ON-bryteren kan du stille inn bilhastigheten og avstanden
mellom bilene når avstandskontrollen brukes. Mazda Radar Cruise Control
(MRCC)-indikatoren vises på displayet i instrumentpanelet.
1. Reguler bilens hastighet til ønsket innstilling ved bruk av gasspedalen.
2. Avstandskontrollen begynner når SET+- eller SET--bryteren trykkes. Displayet for
den angitte hastigheten og avstanden mellom kjøretøyer vises fylt med hvite linjer.
KjørestatusVed kjøring i konstant
hastighetUnder kjøring med
avstandskontroll
Vise

Under kjøring
17
BREMS!
Du finner detaljer i del 4, ”Mazda Radar Cruise Control (MRCC)”.
Stille inn Mazda Radar Cruise Control (MRCC)-systemet
Hvordan stille inn avstanden mellom bilene ved bruk av avstandskontroll
Avstanden mellom bilene stilles inn på en kortere avstand hver gang du trykker på
bryteren. Avstanden mellom bilene stilles inn på en større avstand ved å trykke
på -bryteren. Avstanden mellom bilene kan stilles inn på 4 nivåer: lang, middels,
kort og meget kort avstand.
Retningslinjer for
avstand mellom
bilene
(i en fart av 80 km/t)
Visning i displayLang
(omtrent
50 m)Middels
(omtrent
40 m)Kort
(omtrent
30 m)Meget kort
(omtrent
25 m)
Endre den innstilte bilhastigheten
Endre den innstilte bilhastigheten med SET+/SET--bryteren
Trykk på SET +-bryteren for å justere den innstilte bilhastigheten i trinn på
10 km/t.
Den innstilte bilhastigheten kan også justeres i trinn på 1 km/t (europeiske
modeller) eller 5 km/t (bortsett fra europeiske modeller) ved å trykke på og slippe
SET +-bryteren eller SET--bryteren med en gang.
Akselerere ved bruk av gasspedalen
Trykk inn gasspedalen og trykk og slipp SET +- eller SET --bryteren på ønsket
hastighet. Hvis det ikke er mulig å bruke en bryter, går systemet tilbake til den
hastigheten som var innstilt da du tok foten av gasspedalen.
Advarsel om kort avstand
Hvis din bil raskt nærmer seg bilen foran fordi den
bråbremser mens du kjører med avstandskontroll, aktiveres
varsellyden og bremseadvarselen vises på displayet.
Du må alltid bekrefte sikkerheten i omgivelsene og trykke
inn bremsepedalen for å holde en trygg avstand til bilen
foran. I tillegg må du alltid holde trygg avstand til bilene
bak deg.
