2015 MAZDA MODEL CX-3 sensor

BEMÆRK
•SBS-systemet fungerer under følgende forhold:
•Tændingen er slået til.
•Smart Brake Support (SBS) er aktiveret.
•Bilens hastighed er ca. 15 km/t eller derover.
•Den relative hastighed mellem din bil og køretøjet forude er ca. 15 km/t eller
hurtigere.
•Dynamisk stabilitetskontrol (DSC) er ikke aktiv.
•SCBS-systemet vil muligvis ikke fungere under følgende betingelser:
•Hvis bilen accelereres hurtigt og kommer tæt på køretøjet forude.
•Bilen køres ved samme hastighed som køretøjet forude.
•Gaspedalen er trykket ned.
•Bremsepedalen er trykket ned.
•Rattet betjenes.
•Gearstangen betjenes.
•Blinklyset bruges.
•Når bilen forude ikke har baglygter, eller baglygterne er slukket.
•Når der vises advarsler og meddelelser, f.eks. en snavset forrude, i forbindelse med
det fremaddetekterende kamera (FSC)/lasersensor (foran) i midterdisplayet.
•Selvom de objekter, der aktiverer systemet, er 4-hjulede biler, kan radarsensoren
(foran) muligvis detektere følgende objekter, bestemme, at de er en forhindring, og
aktivere SBS-systemet (Smart Brake Support).
•Objekter på vejen i indgangen til et sving (inklusive autoværn og snedriver).
•Et køretøj, der passerer i den modsatte vejbane midt i et sving.
•Ved krydsning af en smal bro.
•Ved passage gennem en lav eller smal tunnel eller port.
•Ved indkørsel i en underjordisk parkering.
•Metalobjekter, bump eller objekter, der rager frem på vejen.
•Hvis du pludseligt kommer tæt på et køretøj forude.
•Ved kørsel i områder, hvor der er højt græs eller bevoksning.
•Tohjulede køretøjer, f.eks. motorcykler eller cykler.
•Fodgængere eller ikke-metalliske objekter, f.eks. træer.
•Når systemet er aktivt, får brugeren besked via den blinkende røde indikator for
SBS-systemet og det aktive kørselsdisplay.
•SBS-systemets orange advarselslampe tænder, når der er en fejlfunktion i systemet. Se
afsnittet "Advarselslamper og indikatorer" på side 4-34.
Under kørsel
i-ACTIVSENSE
4-139

Radarsensor (foran)*
Din bil er udstyret med en radarsensor (foran).
Følgende systemer bruger også radarsensoren (foran).
•Mazda Radar Cruise Control (MRCC)
•Distance Recognition Support System (DRSS)
•Smart Brake Support (SBS)
Radarsensoren (foran) fungerer ved at registrere de radiobølger, der reflekteres fra et køretøj
forude eller en forhindring, og som sendes fra radarsensoren.
Radarsensoren (foran) er monteret bag frontemblemet.
Radarsensor (foran)
Hvis den orange advarselslampe for Smart Brake Support/Smart City Brake Support (SBS/
SCBS) lyser, kan området omkring radarsensoren være snavset. Se "Vejledning til
advarsler" i midterdisplayet (audio af type C/D).
Se afsnittet "Hvis en advarselslampe tændes eller blinker" på side 7-34.
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-143

FORSIGTIG
Overhold følgende forholdsregler for at sikre korrekt funktion af alle systemer.
•Klæb ikke klistermærker (herunder gennemsigtige klistermærker) på overfladen af
kølergitteret og frontemblemet i og omkring radarsensoren (foran), og udskift ikke
kølergitteret og frontemblemet med noget produkt, der ikke er et originalt produkt, der
er designet til brug med radarsensoren (foran).
•Radarsensoren (foran) omfatter en funktion til detektering af snavs på radarsensorens
(foran) frontflade, som giver føreren besked herom. Afhængigt af betingelserne vil
funktionen dog muligvis ikke detektere plastikposer, vand eller sne, eller det vil tage
noget tid. Hvis det sker, vil systemet muligvis ikke fungere korrekt. Hold derfor altid
radarsensoren (foran) ren.
•Monter ikke en grillbeskytter.
•Hvis den forreste del af bilen er blevet beskadiget ved en ulykke, kan radarsensorens
(foran) placering være ændret. Stop øjeblikkeligt systemet, og få bilen efterset af et
autoriseret Mazda-værksted.
•Brug ikke kofangeren til at skubbe andre biler eller forhindringer med, f.eks. når du
kører ud af en parkeringsbås. Det kunne ramme radarsensoren (foran) og ændre dens
position.
•Fjern, adskil, eller modificer ikke radarsensoren (foran).
•Kontakt en autoriseret Mazda-forhandler for at få udført reparation, udskiftning eller
lakering omkring radarsensoren (foran).
•Juster ikke bilens affjedring. Hvis affjedringen ændres, kan bilens stilling over vejen
blive ændret, og radarsensoren (foran) vil muligvis ikke kunne detektere en bil eller en
forhindring forude korrekt.
Under kørsel
i-ACTIVSENSE
4-144

BEMÆRK
•Under følgende betingelser kan
radarsensoren (foran) muligvis ikke
kunne detektere køretøjer forude
eller forhindringer korrekt, og hver
enkelt system vil muligvis ikke
fungere korrekt.
•Bagfladen på et køretøj forude
reflekterer ikke radiobølger
effektivt. Det kunne f.eks. være en
anhænger uden læs eller en bil
med lastplatform, der er dækket
med en blød overdækning,
køretøjer med en hård
plastikbagklap og køretøjer med
rund form.
•Køretøjer forude med lav
køretøjsvægt og dermed mindre
areal til refleksion af radiobølger.
•Sigtbarheden er reduceret, fordi
der er et køretøj forude, som
sprøjter vand, sne eller sand op fra
dets dæk og på din forrude.
•Bagagerummet er fyldt med tunge
objekter, eller bagsæderne er
besat.
•Is, sne eller snavs på frontfladen af
frontemblemet.
•Under dårlige vejrbetingelser,
f.eks. regn og sne- eller
sandstorme.
•Ved kørsel i nærheden af
faciliteter eller objekter, der
udsender stærke radiobølger.
•Under følgende omstændigheder kan
radarsensoren (foran) muligvis ikke
detektere køretøjer forude eller
forhindringer.
•Starten og slutningen af et sving.
•Veje med mange sving.
•Smalle vejbaner på grund af
vejarbejde eller lukkede vejbaner.
•Køretøjet forude kører ind i
radarsensorens blinde vinkel.
•Køretøjet forude kører unormalt
på grund af en ulykke eller
beskadigelse.
•Veje med flere op- og
nedhældninger
•Kørsel på ringe veje eller ubelagte
veje.
•Afstanden mellem din bil og
køretøjet forude er ekstremt lille.
•Et køretøj kommer pludseligt tæt
på, f.eks. ved at skære ind foran
dig i vejbanen.
•Du kun forhindre forkert funktion af
systemet ved at bruge dæk af samme
mærke, med samme mønster og fra
samme producent på alle fire hjul.
Desuden bør du ikke bruge dæk, der
har vidt forskellige slidmønstre eller
dæktryk, på samme bil (inklusive det
midlertidige reservehjul).
•Hvis batteristyrken er svag, vil
systemet muligvis ikke fungere
korrekt.
•Ved kørsel på veje med lidt trafik og
få køretøjer forude eller
forhindringer, som radarsensoren
kan detektere, kan advarselslampen
(orange) for Smart Brake Support/
Smart City Brake Support (SBS/
SCBS) midlertidigt blive vist. Dette
angiver dog ikke noget problem.
Under kørsel
i-ACTIVSENSE
4-145

Lasersensor (foran)*
Din bil er udstyret med en lasersensor (foran). Der er placeret en lasersensor (foran) i
nærheden af bakspejlet, som bruges af følgende systemer.
•Smart Brake Support (SBS)
•Smart City Brake Support (SCBS)
Lasersensor (foran)
FORSIGTIG
Overhold følgende forholdsregler for at sikre korrekt funktion af systemet.
•Hold forruden ren på alle tidspunkter.
•Sæt ikke klistermærker på forruden (det gælder også gennemsigtige klistermærker).
•Hvis der er synlige revner eller synlig beskadigelse som følge af flyvende grus eller
lignende i nærheden af lasersensoren (foran), skal du øjeblikkeligt stoppe brugeren af
systemet og få bilen efterset hos et autoriseret Mazda-værksted.
På næste side kan du se, hvordan du slukker for systemet. Se afsnittet
"Tilpasningsmuligheder" på side 9-13.
•Påfør ikke noget dækmiddel på forruden.
•Kontakt et autoriseret Mazda-værksted, når vinduesviskerne eller forruden skal
udskiftes.
•Fjern aldrig føleren.
•En aftaget føler vil ikke længere opfylde betingelserne for en klasse 1M-laser iht.
specifikationerne i IEC 60825-1, og øjensikkerheden kan ikke længere garanteres.
•Kig aldrig ind i føleren vha. optiske instrumenter med forstørrelsesfunktion, f.eks.
forstørrelsesglas, mikroskop eller objektiver, inden for en afstand af 100 mm fra
føleren.
Under kørsel
i-ACTIVSENSE
4-146*Visse modeller.

Data om stråling fra laserføleren
Maksimal gennemsnitlig effekt: 45 mW
Impulsvarighed: 33 ns
Bølgelængde: 905 nm
Divergensvinkel (vandret x lodret): 28 grader × 12 grader
BEMÆRK
•I følgende situationer kan det lasersensoren (foran) ikke detektere køretøjer forud
korrekt, og hvert enkelt system kan være ude af stand til at fungere normalt.
•Forruden er snavset.
•Der er placeret lange bagageemner eller last på påmonterede tagskinner, som dækker
lasersensoren (foran).
•Udstødningsgas fra køretøjet foran, sand, sne og vanddampe, der stiger op fra
kloakdæksler og gitre, og vand sprøjtet ud i luften.
•Hvis der er tydelige revner eller beskadigelse, der forårsages af flyvende grus eller
snavs på forruden, skal forruden udskiftes. Kontakt et autoriseret Mazda-værksted for
at få den udskiftet.
Under kørsel
i-ACTIVSENSE
4-147

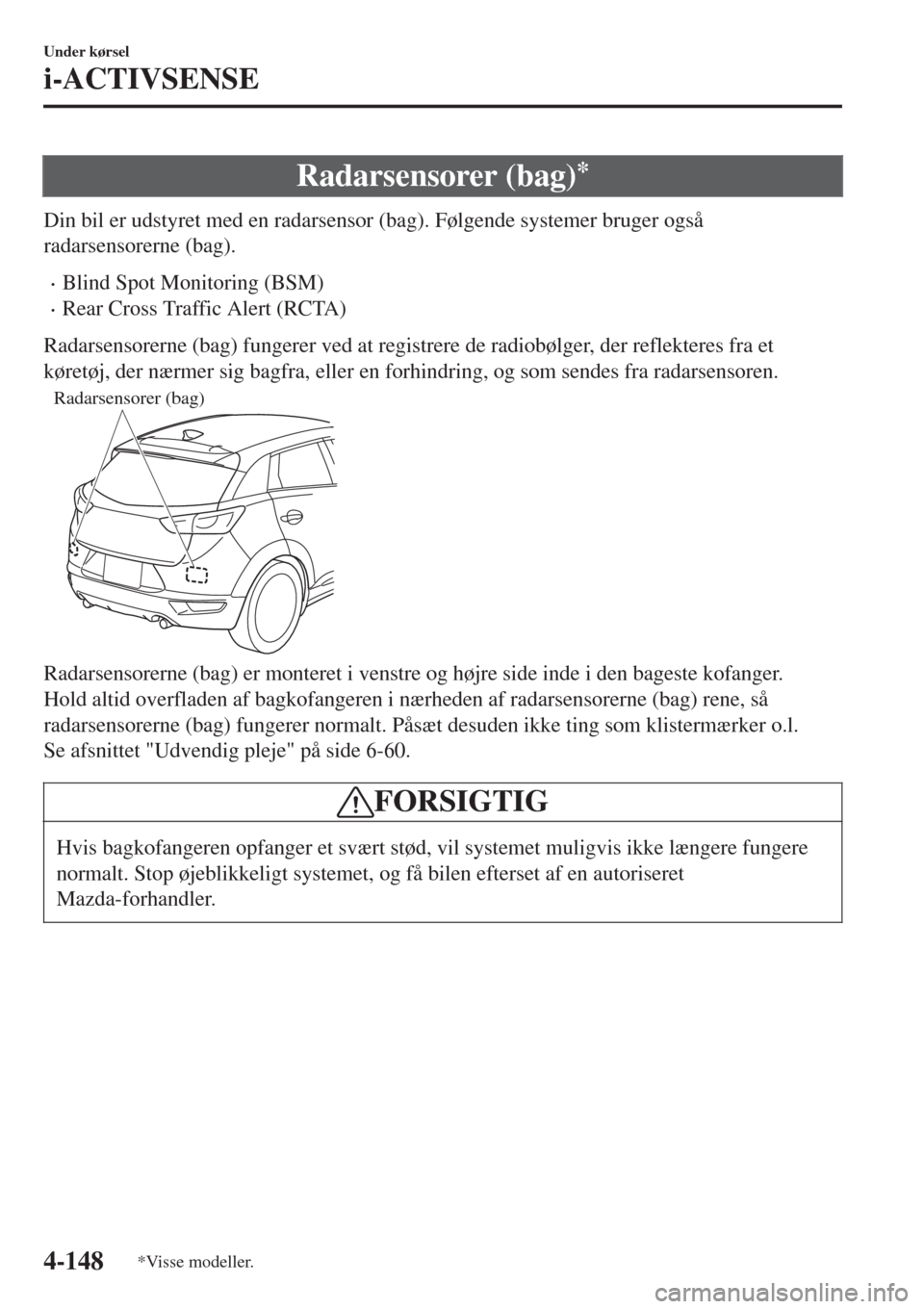

Radarsensorer (bag)*
Din bil er udstyret med en radarsensor (bag). Følgende systemer bruger også
radarsensorerne (bag).
•Blind Spot Monitoring (BSM)
•Rear Cross Traffic Alert (RCTA)
Radarsensorerne (bag) fungerer ved at registrere de radiobølger, der reflekteres fra et
køretøj, der nærmer sig bagfra, eller en forhindring, og som sendes fra radarsensoren.
Radarsensorer (bag)
Radarsensorerne (bag) er monteret i venstre og højre side inde i den bageste kofanger.
Hold altid overfladen af bagkofangeren i nærheden af radarsensorerne (bag) rene, så
radarsensorerne (bag) fungerer normalt. Påsæt desuden ikke ting som klistermærker o.l.
Se afsnittet "Udvendig pleje" på side 6-60.
FORSIGTIG
Hvis bagkofangeren opfanger et svært stød, vil systemet muligvis ikke længere fungere
normalt. Stop øjeblikkeligt systemet, og få bilen efterset af en autoriseret
Mazda-forhandler.
Under kørsel
i-ACTIVSENSE
4-148*Visse modeller.

BEMÆRK
•Lasersensorens (bag) detektionsstyrke er begrænset. I følgende situationer kan
detektionsmuligheden blive reduceret, og systemet vil muligvis ikke fungere normalt.
•Den bageste kofanger i nærheden af radarsensorerne (bag) er blevet deformeret.
•Sne, is eller mudder hænger fast radarsensorerne (bag) på bageste kofanger.
•I dårlige vejrbetingelser, f.eks. regn, sne og tåge.
•Under følgende omstændigheder kan radarsensorerne (bag) ikke detektere store
objekter, eller det kan være svært at detektere dem.
•Stationære objekter på en vej eller i vejsiden, f.eks. mindre tohjulede køretøjer,
cykler, fodgængere, dyr og indkøbsvogne.
•Køretøjsformer, der ikke reflekterer radarbølger så godt som tomme anhængere med
en lav køretøjsvægt og sportsbiler.
•Biler leveres med retningen af radarsensorerne (bag) justeret til hver enkelt bil (med
last), så radarsensorerne (bag) kan detektere modkørende køretøjer korrekt. Hvis
retningen af radarsensorerne (bag) er afveget af nogen årsag, skal du få bilen inspiceret
hos en autoriseret Mazda-forhandler.
•Kontakt en autoriseret Mazda-forhandler for at få udført reparation eller udskiftning af
radarsensorer (bag) samt reparation, udskiftning eller maling af kofangeren i nærheden
af radarsensorerne.
•Sluk systemet, mens du trækker en anhænger, eller mens tilbehør, f.eks. en cykelholder,
er monteret på bilens bagende. I modsat fald vil de radiobølger, der udsendes af
radaren, blive blokeret, hvilket forårsager, at systemet ikke fungerer normalt.
•Radarsensorerne er reguleret under lovgivningen, der regulerer radiobølger, i det land,
hvor bilen køres. Hvis bilen køres i udlandet, kan der kræves godkendelse i det land,
hvor bilen skal køres.
Under kørsel
i-ACTIVSENSE
4-149
