2015 MAZDA MODEL CX-3 instrument panel

Under kjøring
5
Starte motoren
Se del 4 ”Starte/stanse motoren” for detaljer.
1. Se til at parkeringsbremsen er på.
2. Fortsett å trykke bremsepedalen godt ned
til motoren har startet helt.
3. (Manuelt gir)
Fortsett å trykke clutchpedalen godt ned
til motoren har startet helt.
(Automatgir)
Sett bilen i park
eringsgir (P). Hvis du må
starte motoren på nytt mens bilen er i
bevegelse, skift til fri (N).
4. Trykk på startknappen etter at KEY-indikatorlampen
(grønn) tennes på instrumentpanelet og at
startknappindika
toren (grønn) tennes.
(SKYACTIV-D 1.5)
• Startmotoren går ikke rundt før glødeindikatorlampen slukker.
• Når du starter motoren, må du ikke slippe bremsepedalen før
glødeindikatorlampen på instrumentpanelet slås av og motoren starter, etter å
ha trykket på startknappen.
• Hvis brem
sepedalen slippes opp før motoren starter, må du trykke ned igjen
bremsepedalen og trykke på startknappen for å starte motoren.
• Hvis tenningen forblir PÅ i lang tid uten at motoren går og etter at
glødepluggene er varmet opp, kan glødepluggene bli varmet opp på nytt, noe
s
om vil tenne glødeindikatorlampen.
Starte med
knappetrykkIndikatorlampe

7
Under kjøring
Se del 4 ”Starte/stanse motoren” for detaljer.
i-stop AV-bryter
Ved å trykke på bryteren inntil det høres en
pipelyd, slås i-stop-funksjonen av og
i-stop-varsellampen (gul) tennes på
instrumentpanelet. Ved å trykke på bryteren
igjen inntil det høres pipelyd, kobles
i-stop-funksjonen inn og i-stop-varsellampen
(gul) slukker.
Varsellyd for i-stop
Hvis førerdøren åpnes mens motoren stoppes mens den går på tomgang, lyder
det en varsellyd for å varsle føreren om at motoren ikke lenger går på tomgang.
Denne stopper når førerdøren lukkes.
i-stop-indikatorlampe (grønn)/i-stop-varsellampen (gul)
i-stop-indikatorlampe (grønn)
• Når motoren stanses på tomgang.
Vilkårene for tomgangsstans innfris mens bilen kjøres.
• Lampen tennes når tenningen settes i PÅ-stillingen og
slukkes når motoren er startet. i-stop-varsellampe (gul)
• Lampen tennes når det trykkes på AV-bryteren for
i-stop og systemet slås av. • (Unntatt europeisk modell)

Under kjøring
8
Aktivt kjøredisplay
Du må forsikre deg om at det er trygt å justere lysstyrken eller
visningsstillingen under kjøring:
Hvis du ikke har oppmerksomheten på kjøringen mens du foretar
justeringer, kan det føre til en uventet ulykke.
ADVARSEL
Se del 4, ”Instrumentpanel og display”, for detaljer.
Aktivt kjøredisplay

Under kjøring
9Se del 4, ”Instrumentpanel og display”, for detaljer.
Noen av varsel-/indikatorlampene vises i instrumentpanelet.
Hvis en varsel-/indikatorlampe vises i instrumentpanelet, må du bekrefte
betydningen av varselet under punktet Advarsel
(visning på skjermen).
Varsel-/indikatorlamper
Signal Varsel-/indikatorlamper
1
2
3
4
5
6
7
8
9ABS-varsellampe Hovedvarsellampe
Varsellampe for ladesystem
Varsellampe for motorolje
Sjekk motorlampe
Varsellampe (rød) for høy kjølevæs-
ketemperatur / indikatorlampe (blå)
for lav kjølevæsketempera
tur
Varsellampe for i-stop (gul) /
indikatorlampe (grønn) for i-stop
Varsellampe for automatgir
10
Indikatorlampe for feil ved
servostyringen
19
2124
26
27Varsellampe (gul) / indikatorlampe
(grønn) for fjernlyskontro
llsystem
(HBC) Signal Varsel-/indikatorlamperVarsellampe for bremsesystem
20NØKKEL-varsellampe (rød) /
-indikatorlampe (grønn)
Varsellampe for system for varsel
om kjørefeltavvik (LDWS)
Varsellampe (gul)/indikatorlampe (rød)
for smart bremsestøtte/smart bremse-
støtte ved bykjøring (SBS/SCBS)
23
AV-indikatorlampe for
dødvinkelovervåking (BSM) Varsellampe for LED-frontlys
AV-indikatorlampe for system for
varsling når kjørefeltet forlates (LDWS)
17
11
12
13Varsellampe for kollisjonsputer /
sikkerhetsbeltestrammere
Varsellampe for lavt drivstoffnivå
15Varsellampe for sikkerhetsbelte
(forsete)
Varsellampe for åpen dør
Varsellampe (rød) / indikatorlampe
(grønn) for sikkerhetsbelte (baksete)
14
Varsellampe for lavt spylevæskenivå
18
Varsellampe for system for
overvåking av dekktrykk
Glødeindikatorlampe28
34
35
36
37Indikatorlampe for AVSLÅTT smart
bremsestøtte / smart bremsestøtte
ved bykjøring (SBS/SCBS)
Varsellampe (gul) / indikatorlampe
(grønn) for i-ELOOP
Girstillingsindikator
38
39
41
42Indikatorlampe for fjernly
s
Indikatorlampe for blinklys/nødblink
Sikkerhetsindikatorlampe
Cruise-hovedindikatorlampe (gul) /
Cruise Set-indikatorlampe (grønn)
Indikatorlampe for tåkelys foran
Skiftenøkkel-indikatorlampe30
31
32
33TCS / DSC-indikatorlampe
TCS AV-indikatorlampe
Lys på-indikatorlampe
43Velg modusindikatorlampe
Indikatorlampe for dieselpartikkelfilter
29
Hovedindikatorlampe for den
justerbare fartssperren (gul) /
indikatorlampe for justerbar
fartssperre stilt inn (grønn)
44 40Indikatorlampe for tåkelys bak
Varsellampe for 120 km/t
16
Varsellampe for 4-hjulsdrift
22
25Varsellampe (gul) / indikatorlampe
(grønn) for Mazda Radar Cruise
Control (MRCC)

Under kjøring
10

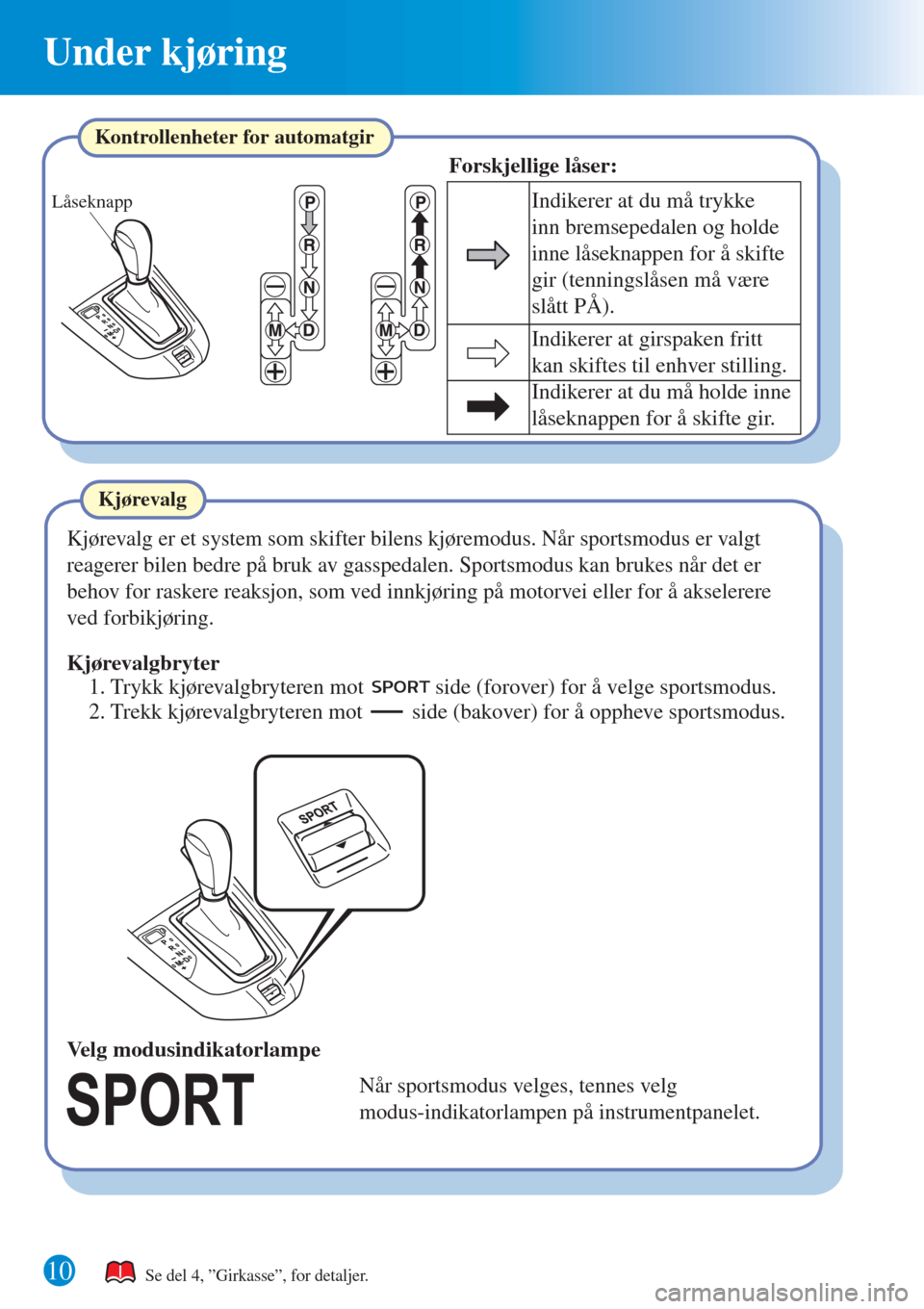

Låseknapp
Kontrollenheter for automatgir
Forskjellige låser:
Indikerer at du må trykke
inn bremsepedalen og holde
inne låseknappen for å skifte
gir (tenningslåsen må være
slått PÅ).
Indikerer at girspaken fritt
kan skiftes til enhver stilling.
Indikerer at du må holde inne
låsekna
ppen for å skifte gir.
Kjørevalgbryter
Kjørevalg
Kjørevalg er et system som skifter bilens kjøremodus. Når sportsmodus er valgt
reagerer bilen bedre på bruk av gasspedalen. Sportsmodus kan brukes når det er
behov for raskere reaksjon, som ved innkjøring på motorvei ell
er for å akselerere
ved forbikjøring.
2. Trekk kjørevalgbryteren mot side (bakover) for å oppheve sportsmodus. 1. Trykk kjørevalgbryteren mot side (forover) for å velge sportsmodus.
Velg modusindikatorlampe
Når sportsmodus velges, tennes velg
modus-indikatorlampen på instrumentpanelet.
Se del 4, ”Girkasse”, for detaljer.

14
Under kjøring
Du finner detaljer i del 4, ”Mazda Radar Cruise Control (MRCC)”.
Visning for Mazda Radar Cruise Control (MRCC) på display Stille inn Mazda Radar Cruise Control (MRCC)-systemet
Mazda Radar Cruise Control (MRCC)-systemet kan bli avbrutt av regn, tåke, snø
eller andre dårlige værforhold, eller når overflaten på radiatorgrillen er skitten.
MERKNAD
Under følgende forhold oppheves bruk av Mazda Radar Cruise Control
(MRCC)-systemet midlertidig. Mazda Radar Cruise Control (MRCC)-
indikatorlampen (grønn) slås av samtidig.
• AVBRYT-bryteren trykkes eller bremsepedalen trykkes inn.
Innstillingsstatusen til Mazda Radar Cruise Control (MRCC)-systemet indikeres
på displayet i instrumentpanelet.
En systemsvikt eller feilaktige driftsforhold indikeres av et varsel.
• Parkeringsbremsen er på.
• Girspaken står på P, N eller R (bare R for biler med manuell girkasse).
• Bilens hastighet faller til under 25 km/t.
• DSC-, smart bremsestøtte (SBS)-systemet eller systemet for smart
bremsestøtte
ved bykjøring (SCBS) er i bruk.
• Det oppdages en systemsvikt.
Andre detaljer beskrives i den tilknyttede teksten.
Display for bil foran
MRCC, display for avstand mellom biler MRCC, stille inn
bilhastighet

Under kjøring
15
PÅ/AV-bryter
AV-bryter PÅ-bryterMed justerbar fartssperre
AVBRYT-bryter AVBRYT-bryter
Bryter Bryter
Bryter
Bryter
SET+/SET--bryter SET+/SET--bryter
Uten justerbar fartssperre
GJENOPP-
TA-bryter GJENOPP-
TA-bryter
Du finner detaljer i del 4, ”Mazda Radar Cruise Control (MRCC)”.
Stille inn Mazda Radar Cruise Control (MRCC)-systemet
Hvordan angi hastigheten
Når du trykker på PÅ-bryteren kan du stille inn bilhastigheten og avstanden
mellom bilene når avstandskontrollen brukes. Mazda Radar Cruise Control
(MRCC)-indikatoren vises på displayet i instrumentpanelet.
1. Reguler bilens hastighet til ønsket innstilling ved bruk av gasspedalen.
2. Avstandskontrollen begynner når SET+- eller SET--bryteren trykkes. Displayet for
den angitte hastigheten og avstanden mellom kjøretøyer vises fylt med hvite linjer.
KjørestatusVed kjøring i konstant
hastighetUnder kjøring med
avstandskontroll
Vise

18
Under kjøring
Smart bremsestøtte (SBS)
Smart bremsestøtte (SBS) er et system som varsler føreren om en mulig kollisjon ved
bruk av en indikator og varsellyd i instrumentpanelet mens bilen kjøres i ca. 15 km/t
eller raskere og systemets radarsens
or (foran) bestemmer at din bil kan treffe en bil
foran. Vi dere, hvis radarsensoren (foran) bestemmer at en kollisjon er uunngåelig,
koples automatisk bremsekontroll inn for å redusere skade ved en kollisjon.
Du finner detaljer i del 4, ”Smart bremsestøtte (SBS)”.
Du skal ikke stole helt på smart bremsestøtte (SBS)-systemet og må alltid
kjøre forsiktig:
Det smarte bremsestøttesystemet (SBS) er kun beregnet på å redusere skade
hvis det oppstår en kollisjon. Evnen til å registrere hindringer er begrenset
og avhengig av hindringen, værforholdene eller trafikkforholdene.
Kontroller sikkerhetsfaktorer i omgivelsene og vær tilstrekkelig
oppmerksom på avstanden mellom din bil og kjøretøy foran og bak.
ADVARSEL
