2015 MAZDA MODEL 6 sensor

Exhibición de conducción activaí
Combinador
Receptor óptico Espejo
ADVERTENCIA
Ajuste el brillo o la posición de exhibición mientras presta atención a conducir con
seguridad:
Si no presta atención a la conducción mientra realiza los ajustes, podría sufrir un
accidente inesperado.
PRECAUCION
lNo intente ajustar el ángulo o abra/cierre manualmente la exhibición de conducción
activa. Las huellas dactilares en la exhibición dificultarán la visión y el uso de
demasiada fuerza al usarla podría resultar en daños.
lNo coloque objetos cerca de la exhibición de conducción activa. La exhibición de
conducción activa podría no funcionar o cualquier interferencia con su
funcionamiento podría provocar daños.
lNo coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros
líquidos salpican la exhibición de conducción activa, se podría dañar.
lNo coloque objetos encima de la pantalla de exhibición de conducción activa o
aplique adhesivos al combinador pues podrían causar interferencias.
lHay un sensor integrado para controlar la luminosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibición se reducirá haciendo que la
exhibición resulte difícil de ver.
lNo permita que luz intensa incida en el receptor óptico. De lo contrario, podría
ocasionar daños.
4-36
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

Asiento del acompañante
Si el asiento del conductor o el
acompañante están ocupados y no se
abrochan los cinturones de seguridad
cuando el encendido está en ON, la luz de
advertencia del cinturón de seguridad
permanecerá encendida.
Recordatorio de cinturón de seguridad
Asiento delantero
Si se conduce el vehículo con el
conductor o el acompañante sin
abrocharse el cinturón de seguridad, la luz
de advertencia se encenderá y sonará una
advertencia sonora.
Si el cinturón de seguridad del conductor
o del acompañante no está abrochado
(sólo cuando el asiento del acompañante
está ocupado) y el vehículo se conduce a
más de 20 km/h, destellará la luz de
advertencia y se escuchará un sonido bip.
Después de un tiempo corto, la luz de
advertencia deja de destellar, pero
permanece encendida, y la advertencia
dejará de sonar. Si un cinturón de
seguridad permanece desabrochado, la luz
de advertencia destella y la advertencia
sonora se activa otra vez por un
determinado período de tiempo.Hasta que se abroche un cinturón de
seguridad o haya transcurrido un período
de tiempo, la advertencia sonora no dejará
de sonar incluso si la velocidad del
vehículo baja a menos de 20 km/h.
NOTA
lSi se desabrocha el cinturón de
seguridad del conductor o el
acompañante después de que deja de
sonar la advertencia (luz de
advertencia permanece encendida), y
la velocidad del vehículo excede 20
km/h, la luz de advertencia destella y
la advertencia sonora se vuelve a
activar.
lColocar ítems pesados en el asiento
del acompañante podría producir que
la función de advertencia de cinturón
de seguridad del acompañante
funcione dependiendo del peso del
ítem.
lPara permitir que el sensor de peso
del almohadón del acompañante
funcione correctamente, no coloque
nada ni se siente en un almohadón
adicional en el asiento del
acompañante. El sensor puede no
funcionar correctamente debido a
que el almohadón adicional puede
causar interferencias en el sensor.
lCuando un niño pequeño se sienta en
el asiento del acompañante, es
posible que la luz de advertencia no
funcione.
4-60
Cuando conduce
Grupo de instrumentos y pantalla

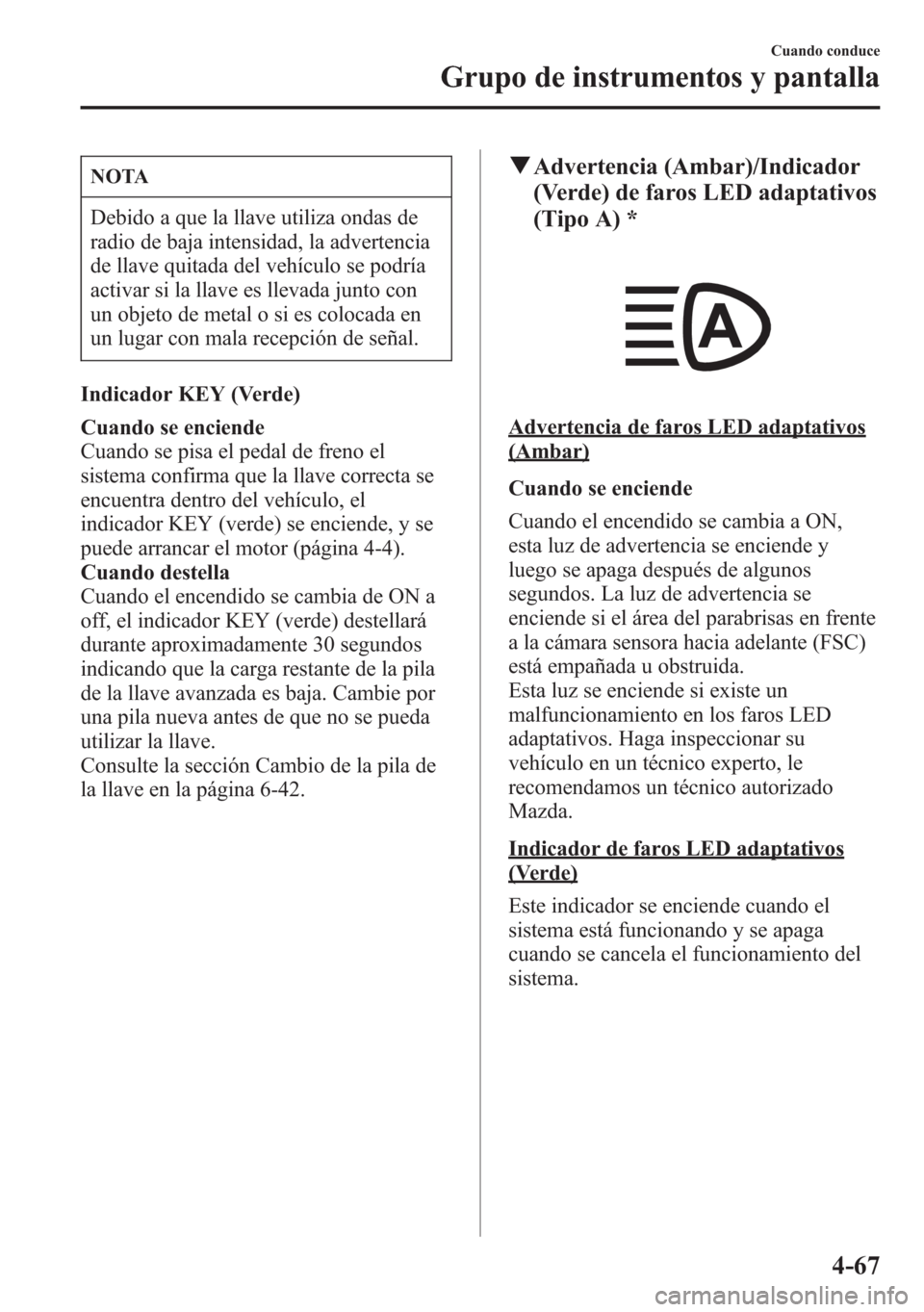

NOTA
Debido a que la llave utiliza ondas de
radio de baja intensidad, la advertencia
de llave quitada del vehículo se podría
activar si la llave es llevada junto con
un objeto de metal o si es colocada en
un lugar con mala recepción de señal.
Indicador KEY (Verde)
Cuando se enciende
Cuando se pisa el pedal de freno el
sistema confirma que la llave correcta se
encuentra dentro del vehículo, el
indicador KEY (verde) se enciende, y se
puede arrancar el motor (página 4-4).
Cuando destella
Cuando el encendido se cambia de ON a
off, el indicador KEY (verde) destellará
durante aproximadamente 30 segundos
indicando que la carga restante de la pila
de la llave avanzada es baja. Cambie por
una pila nueva antes de que no se pueda
utilizar la llave.
Consulte la sección Cambio de la pila de
la llave en la página 6-42.
qAdvertencia (Ambar)/Indicador
(Verde) de faros LED adaptativos
(Tipo A) *
Advertencia de faros LED adaptativos
(Ambar)
Cuando se enciende
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.
Esta luz se enciende si existe un
malfuncionamiento en los faros LED
adaptativos. Haga inspeccionar su
vehículo en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Indicador de faros LED adaptativos
(Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
Cuando conduce
Grupo de instrumentos y pantalla
4-67

qAdvertencia HBC (Ambar)/
Indicador HBC (Verde)í
Advertencia HBC (Ambar)
Cuando se enciende
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.
Esta luz se enciende si ocurre un
malfuncionamiento en el sistema de
control de luces de carretera (HBC). Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador HBC (Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
qIndicador de incandescencia
(SKYACTIV-D 2.2)
Esta luz se enciende cuando el encendido
está en ON.
Se apaga cuando las bujías de
incandescencia están calientes. Si se deja
el encendido en ON durante un largo
período de tiempo sin que el motor
funcione después que las bujías de
incandescencia se hayan calentado, las
bujías de incandescencia se podrían
volver a calentar lo que hará que se
encienda el indicador de incandescencia.
4-68
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

Si el indicador de temperatura baja del
refrigerante del motor permanece
encendida después que el motor está lo
suficientemente caliente, el sensor de
temperatura puede tener un
malfuncionamiento. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
qIndicación de posición de cambio
La posición del selector se indica cuando
la llave de encendido se encuentra en ON.
NOTA
(Algunos modelos)
Si se realiza una de las siguientes
acciones, la posición del selector se
exhibe durante 5 minutos incluso si el
encendido se encuentra en una posición
diferente de ON.
lEl encendido se cambia a OFF.
lLa puerta del conductor está abierta.
Indicador de posición de marcha
En el modo de cambio manual, el
indicador de posición de cambio“M”se
enciende y el número para el cambio
seleccionado se exhibe.
qIndicación de modo de seleccióní
Cuando se selecciona el modo deportivo,
la indicación de modo seleccionado se
enciende en el grupo de instrumentos.
NOTA
Si el modo no se puede cambiar al
modo de conducción, la indicación de
modo seleccionado destellará para
notificar al conductor.
qIndicador de luces de carretera
Esta luz indica:
lLas luces de carretera están encendidas.
lLa palanca de señales de viraje está en
la posición de adelantamiento.
Cuando conduce
Grupo de instrumentos y pantalla
4-73íAlgunos modelos.

lSe mantiene encendida a pesar de que
el interruptor de monitoreo de punto
ciego (BSM) se ha apagado.
lSe enciende mientras conduce el
vehículo.
NOTA
Si el vehículo es conducido en un
camino con poco tránsito y pocos
vehículos que los sensores de radar
puedan detectar, el sistema podría hacer
un pausa (la indicación/el indicador de
monitoreo de punto ciego (BSM) OFF
en el panel de instrumentos se
encenderá). Sin embargo, esto no indica
un malfuncionamiento.
qIndicador de luz encendida
Este indicador se enciende cuando las
luces exteriores y la iluminación del panel
de instrumentos.
La luz continúa destellando si el sistema
de luces tiene un malfuncionamiento.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
qAdvertencia de faros LEDí
Esta luz de advertencia se enciende
durante algunos segundos cuando el
encendido se gira a ON.
Esta luz se enciende si existe un
malfuncionamiento en los faros LED.
Haga inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qIndicador de faro antiniebla
delanteroí
Este indicador se enciende cuando se
utilizan los faros antiniebla delanteros.
qIndicador de faro antiniebla traseroí
Este indicador se enciende cuando se
utiliza el faro antiniebla trasero.
4-76
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

Posición del interruptor
Posición de encendido ONACC o
OFFONACC o
OFFONACC o
OFFONACC o
OFF
Luces de marcha diurna
í×*2―Auto*1―――――
Luces de cola
Luces de posición
Luces de placa de matrícula
Iluminación del panel de
instrumentos――Auto
*1×*3/―*4××××*5
×: Activado
―: Desactivado
*1 Los ajustes del faro y otras luces se realizan automáticamente dependiendo del brillo de los alrededores
detectado por el sensor.
*2 Se enciende mientras conduce el vehículo.
*3 Cuando las luces están encendidas, permanecerán encendidas incluso si el encendido se cambia a una posición
diferente de ON. Si se abre la puerta del conductor o han transcurrido 30 segundos con los faros encendidos,
los faros se apagarán.
*4 Cuando se cambia el encendido a una posición diferente de ON, las luces no se encenderán incluso si el
interruptor de luces se cambia a
*5 Si se abre la puerta del conductor o han transcurrido 30 segundos con los faros encendidos, los faros se
apagarán.
4-94
Cuando conduce
íAlgunos modelos.
Interruptores y controles

Control de luz automático
Cuando el interruptor de faros se encuentra en la posición
y la llave de encendido se
gira a ON, el sensor de luz detecta la luz u oscuridad de alrededor y enciende o apaga los
faros, otras luces exteriores y iluminación del panel de instrumentos (consulte el cuadro
anterior).
PRECAUCION
lNo tape el sensor de luz pegándole un adhesivo o una etiqueta en el parabrisas. De lo
contrario, el sensor de luz no funcionará correctamente.
lEl sensor de luz también funcionará como sensor de lluvia para el control de
limpiadores automático. Mantenga las manos y los raspadores alejados del parabrisas
cuando la palanca del limpiaparabrisas se encuentra en la posición
yel
encendido se gira a ON pues se puede pellizcar los dedos o los limpiadores y las hojas
de los limpiadores se pueden dañar si los limpiadores se activan automáticamente. Si
va a limpiar el parabrisas, asegúrese que los limpiadores se desconectan
completamente―esto es muy importante cuando limpia el hielo y la nieve―pues
es cuando a uno le tienta dejar el motor funcionando.
Cuando conduce
Interruptores y controles
4-95
