2015 MAZDA MODEL 6 display

4-202
Under kørsel
i-ACTIVSENSE
BEMÆRK
•SBS-systemet fungerer under følgende forhold:
• Tændingskontakten er i stillingen ON.
• Smart bremsehjælp (SBS) er aktiveret.
• Bilens hastighed er ca. 15 km/t eller derover.
• Den relative hastighed mellem din bil og køretøjet forude er ca. 15 km/t eller hurtigere.
• Dynamisk stabilitetskontrol (DSC) er ikke aktiv.
•SCBS-systemet vil muligvis ikke fungere under følgende betingelser:
• Hvis bilen accelereres hurtigt og kommer tæt på køretøjet forude.
• Bilen køres ved samme hastighed som køretøjet forude.
• Gaspedalen er trykket ned.
• Bremsepedalen er trykket ned.
• Rattet betjenes.
• Gearstangen betjenes.
• Blinklyset bruges.
• Når bilen forude ikke har baglygter, eller baglygterne er slukket.
• Når der vises advarsler og meddelelser, f.eks. en snavset forrude, i forbindelse med det
fremaddetekterende kamera (FSC)/lasersensor (front) i multiinformationsdisplayet.
•Selvom de objekter, der aktiverer systemet, er 4-hjulede køretøjer, kan radarsensoren
muligvis detektere følgende objekter, bestemme, at de er en forhindring, og aktivere
SBS-systemet (smart bremsehjælp).
• Objekter på vejen i indgangen til et sving (inklusive autoværn og snedriver).
• Et køretøj, der passerer i den modsatte vejbane midt i et sving.
• Ved krydsning af en smal bro.
• Ved passage gennem en lav eller smal tunnel eller port.
• Ved indkørsel i en underjordisk parkering.
• Metalobjekter, bump eller objekter, der rager frem på vejen.
• Hvis du pludseligt kommer tæt på et køretøj forude.
• Ved kørsel i områder, hvor der er højt græs eller bevoksning.
• Tohjulede køretøjer, f.eks. motorcykler eller cykler.
• Fodgængere eller ikke-metalliske objekter, f.eks. træer.
•Når systemet er aktivt, får brugeren besked via den blinkende advarselsindikator for
Smart bremsehjælp i by (SCBS) og multiinformationsdisplayet eller det aktive
kørselsdisplay (med aktivt kørselsdisplay).

4-203
Under kørsel
i-ACTIVSENSE
tKollisionsadvarsel
Hvis der er risiko for en kollision med et
køretøj forude, afspilles advarselslyden
kontinuerligt, og der vises en advarsel i
multiinformationsdisplayet eller det aktive
kørselsdisplay (med aktivt kørselsdisplay).
tStandsning af SBS-systemets
funktion
Smart bremsehjælp (SBS) kan deaktiveres
midlertidigt.
Se afsnittet ”Tilpasningsmuligheder”
på side 9-14.
Når SBS-systemet (Smart bremsehjælp)
er slukket, tændes indikatoren OFF for
Smart bremsehjælp (SBS).Systemet aktiveres, når motoren
startes igen.
BREMS!
BEMÆRK
Når SBS-systemet (Smart bremsehjælp)
slukkes, tændes indikatoren OFF for
Smart bremsehjælp (SBS) samtidigt.

4-207
Under kørsel
i-ACTIVSENSE
Din bil er udstyret med en radarsensor (foran).
Følgende systemer bruger også radarsensoren (foran).
•Mazda Radar Cruise Control (MRCC)
•Hjælpesystem til afstandsgenkendelse (DRSS – Distance Recognition Support System)
•Smart bremsehjælp (SBS – Smart Brake Support)
Radarsensoren (foran) fungerer ved at registrere de radiobølger, der reflekteres fra et
køretøj forude eller en forhindring, og som sendes fra radarsensoren.
Radarsensoren (foran) er monteret bag frontemblemet.
Hvis der vises ”Front radar blocked” (Forreste radar blokeret) i multiinformationsdisplayet
i instrumentpanelet, skal du rengøre området omkring radarsensoren (foran).
Radarsensor (foran)*
Radarsensor
*Visse modeller.

4-220
Under kørsel
System til overvågning af dæktryk
•Systemet til overvågning af dæktryk (TPMS) overvåger lufttrykket i alle fire dæk.
Hvis lufttrykket i ét eller flere hjul er for lavt, advarer systemet føreren ved at tænde
advarselslampen for systemet til overvågning af dæktryk på instrumentpanelet
(advarslen vises også på displayet på instrumentpaneler af type A*1) og afspille
en biplyd. Systemet overvåger indirekte dæktryk vha. de data, der sendes fra
ABS-hjulhastighedsfølerne.
For at systemet kan fungere korrekt skal det startes med det specificerede dæktryk
(værdi på dæktryksmærkaten). Følg proceduren, og udfør initialiseringen.
*1 Henvis til type A på side 4-36.
•I biler med instrumentpanel af type A*1 skal du kontrollere bilens tilstand eller få den
inspiceret af en fagekspert i overensstemmelse med indikationen. Vi anbefaler en
autoriseret Mazda-reparatør.
*1 Henvis til type A på side 4-36.
•En systemfejl eller betjeningsbetingelserne angives med en advarsel.
Se ”Advarselslamper og indikatorer” på side 4-36.
Se afsnittet ”Advarselslyd for dæktryk” på side 7-52.
System til overvågning af dæktryk*
ABS-hjulhastighedssensor
*Visse modeller.

4-225
Under kørsel
Bakskærm
Bakskærmen giver visuelle billeder bagud ved bakning af bilen.
Bakskærm*
Kør altid forsigtigt ved at bekræfte sikkerheden bagud og omkring bilen ved at kigge
dig godt omkring:
Hvis du bakker bilen udelukkende ved at kigge på skærmen er farligt, fordi det kan
føre til en ulykke eller en kollision med et objekt. Bakskærmen er kun et visuelt
hjælpemiddel til bakning af bilen. Billederne på skærmen kan være anderledes end
de faktiske forhold.
•Brug ikke bakskærmen under følgende forhold: Brug af bakskærmen under følgende
forhold er farligt og kunne føre til personskade eller beskadigelse af bilen eller begge dele.
• Isbelagte eller snedækkede veje.
• Når snekæder eller reservehjul er monteret.
• Bagklappen ikke er lukket helt.
• Bilen befinder sig på en skråning.
•Når displayet er koldt, kan billeder løbe hen over skærmen og kan være mørkere
end normalt, hvilket kan gøre det svært at bekræfte bilens omgivende betingelser.
Kør altid forsigtigt ved at bekræfte sikkerheden bagud og omkring bilen ved at kigge
dig godt omkring.
•Anvend ikke for stor kraft på kameraet. Kamerapositionen og -vinklen kan afvige.
•Adskil, modificer eller fjern ikke kameraet, da det så muligvis ikke længere vil
være vandtæt.
•Kameradækslet er fremstillet i plastik. Anvend ikke affedningsmidler, organiske
opløsningsmidler, voks eller glasbelægningsmidler på kameradækslet. Hvis noget
sådant spildes på dækslet, skal det øjeblikkeligt aftørres med en blød klud.
•Gnid ikke dækslet for meget, og polér det ikke med et slibende middel eller en hård
børste. Dækslet kan blive beskadiget, hvilket kan påvirke billedet.
ADVARSEL
FORSIGTIG
*Visse modeller.

4-226
Under kørsel
Bakskærm
tPlacering af det bagudrettede parkeringskamera
tSkift til bakskærmens display
Flyt gearstangen til stillingen R med tændingen stillet på ON for at skifte visningen til
bakskærmens display.
BEMÆRK
•Hvis vand, sne eller mudder sidder fast på kameralinsen, skal du tørre det af med
en blød klud. Hvis det ikke kan tørres af, skal du bruge et mildt rengøringsmiddel.
•Hvis kameraets temperatur ændres hurtigt (varm til kold, kold til varm),
vil bakskærmen muligvis ikke fungere korrekt.
•Kontakt en fagekspert, når dækkene skal udskiftes. Vi anbefaler en autoriseret
Mazda-reparatør. Udskiftning af dækkene kan føre til en afvigelse af styrelinjerne,
der vises på skærmen.
•Hvis bilens forside, side eller bagside har været involveret i en kollision,
kan justeringen af bakkameraet (placering, monteringsvinkel) være afveget fra
normalen. Kontakt altid en fagekspert for at få bilen inspiceret. Vi anbefaler en
autoriseret Mazda-reparatør.
•(Visning med styrelinjer for forventet kørselsbane)
Hvis der anvendes kraft på rattet, vil styrelinjerne muligvis ikke blive vist.
Løsn dit greb om rattet for at lade styrelinjerne blive vist.
BEMÆRK
Når gearstangen flyttes fra stillingen R til en anden stilling, returnerer skærmen til det
forrige display.
Bagudrettet parkeringskamera SedanStationcar

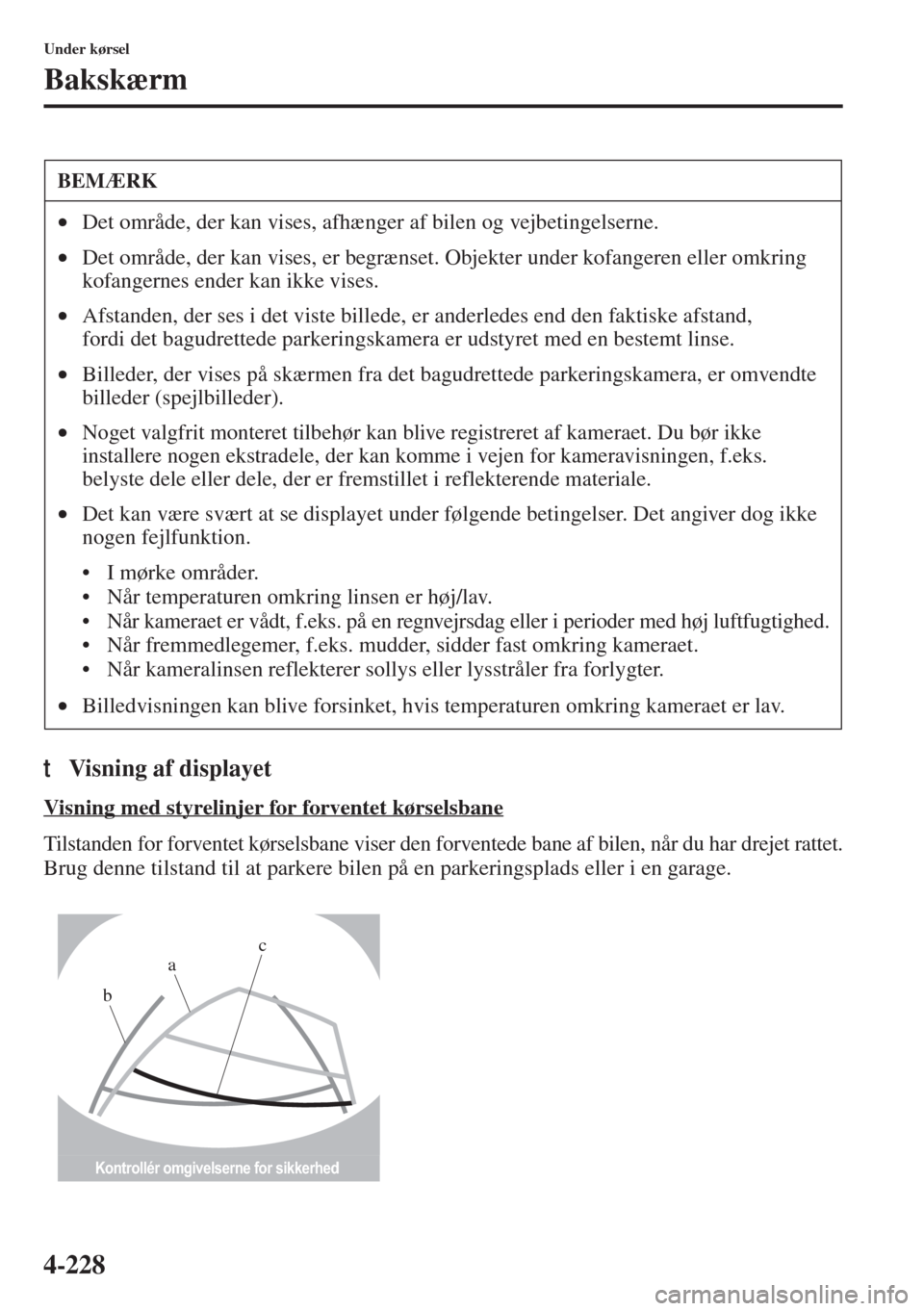

4-228
Under kørsel
Bakskærm
tVisning af displayet
Visning med styrelinjer for forventet kørselsbane
Tilstanden for forventet kørselsbane viser den forventede bane af bilen, når du har drejet rattet.
Brug denne tilstand til at parkere bilen på en parkeringsplads eller i en garage.
BEMÆRK
•Det område, der kan vises, afhænger af bilen og vejbetingelserne.
•Det område, der kan vises, er begrænset. Objekter under kofangeren eller omkring
kofangernes ender kan ikke vises.
•Afstanden, der ses i det viste billede, er anderledes end den faktiske afstand,
fordi det bagudrettede parkeringskamera er udstyret med en bestemt linse.
•Billeder, der vises på skærmen fra det bagudrettede parkeringskamera, er omvendte
billeder (spejlbilleder).
•Noget valgfrit monteret tilbehør kan blive registreret af kameraet. Du bør ikke
installere nogen ekstradele, der kan komme i vejen for kameravisningen, f.eks.
belyste dele eller dele, der er fremstillet i reflekterende materiale.
•Det kan være svært at se displayet under følgende betingelser. Det angiver dog ikke
nogen fejlfunktion.
• I mørke områder.
• Når temperaturen omkring linsen er høj/lav.
• Når kameraet er vådt, f.eks. på en regnvejrsdag eller i perioder med høj luftfugtighed.
• Når fremmedlegemer, f.eks. mudder, sidder fast omkring kameraet.
• Når kameralinsen reflekterer sollys eller lysstråler fra forlygter.
•Billedvisningen kan blive forsinket, hvis temperaturen omkring kameraet er lav.
Kontrollér omgivelserne for sikkerhed
bac

4-229
Under kørsel
Bakskærm
a) Forventet kørselsbane (gul)
Disse linjer vises som en vejledning for den forventede kørselsbane.
Linjerne, der viser den forventede kørselsbane, ændres, når du drejer rattet.
b) Linjer for bilens bredde fremefter (blå)
Disse linjer angiver bilens bredde fremefter.
Disse linjer vises ikke, når bilens hjul peger lige fremad.
c) Afstandsstyrelinjer
Disse linjer angiver den anslåede afstand til et punkt, der blev målt fra bilens bagende
(fra enden af kofangeren).
Den blå linje angiver punktet omkring 50 cm fra kofangeren.
De røde og gule linjer, der skifter position, efter du har drejet rattet, angiver punkter
fra bagkofangeren (på midterpunktet for hver af linjerne); ca. 50 cm for den røde linje
og 100 cm for de gule linjer.
Der opstår en vis grad af fejl, når hjulene ikke peger direkte lige ud.
I illustrationen ovenfor er højre side af bilen i en position, der er nærmere på den
faktiske afstand, der vises af afstandsstyrelinjerne (rød: ca. 50 cm-punktet, gul: ca.
100 cm-punkt bag bagkofangeren), hvorimod venstre side er i en position længere væk.
Den position, som styrelinjerne angiver på displayet, ændres i forhold til bilens
betingelser (f.eks. antallet af passagerer/last) og vejbetingelserne (f.eks. en stejl
hældning til bilens bagende).
Kontroller altid området bag bilen og det omgivende område direkte dine egne øjne,
mens du bakker.
FORSIGTIG
