ATENŢIE
•Sistemul DSC nu va funcţiona corect
dacă nu respectaţi următoarele
cerinţe:
•Folosiţi pentru toate cele patru roţi
anvelope de dimensiuni corecte,
conform specificaţiilor pentru
vehiculul dumneavoastră Mazda.
•Folosiţi pentru toate cele patru roţi
anvelope de la același fabricant, de
aceeași marcă și cu același profil.
•Nu combinaţi anvelope cu grade
diferite de uzură.
•Sistemul DSC nu va funcţiona corect
dacă folosiţi lanţuri antiderapante sau
dacă este montată o roată de rezervă
provizorie, deoarece se modifică
diametrul roţilor.
tIndicatorul luminos TCS/DSC
Acest indicator luminos rămâne aprins
câteva secunde atunci când contactul este
în poziţia ON (pornit). Dacă sistemul TCS
sau DSC este activ, indicatorul va lumina
scurt.

Dacă indicatorul rămâne aprins, este
posibil ca sistemul TCS, DSC sau cel de
frânare asistată să aibă o defecţiune și să
nu funcţioneze corect. Duceţi vehiculul la
un service autorizat, recomandarea noastră
fiind un reprezentant autorizat Mazda.
tIndicatorul luminos DSC OFF
Acest indicator luminos rămâne aprins
câteva secunde atunci când contactul este
în poziţia ON (pornit).
Acesta se aprinde și când butonul DSC
OFF este apăsat și sistemul TCS/DSC este
dezactivat.
Consultaţi secţiunea „Butonul DSC OFF”
de la pagina 4-98.

Dacă indicatorul luminos rămâne aprins și
atunci când TCS/DSC nu este oprit, duceţi
vehiculul la un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda. Sistemul
DSC poate avea o defecţiune.
tButonul DSC OFF
Apăsaţi butonul DSC OFF pentru a
dezactiva TCS/DSC. Indicatorul luminos
DSC OFF din bord se va aprinde.
Apăsaţi din nou butonul pentru a reactiva
sistemul TCS/DSC. Indicatorul luminos
DSC OFF se va stinge.
În timp ce conduceţi
ABS/TCS/DSC
4-98

Un condensator electric este inclus ca dispozitiv pentru stocarea energiei generate care poate
stoca instant mari cantităţi de electricitate ce pot fi utilizate rapid.
Alternator
tensiune
variabilă
Condensator electricTransformator CC-CC
ATENŢIE
Prin următoarele zone trece electricitate de înaltă tensiune, de aceea, nu le atingeţi.
•Alternator tensiune variabilă
•Transformator CC-CC
•Condensator electric
NOTĂ
•La instalarea dispozitivelor cu consum mare de putere precum difuzoarele cu putere
mare, consultaţi un service autorizat, recomandarea noastră fiind un reprezentant
autorizat Mazda.
•Poate să apară o diferenţă în economia de combustibil în funcţie de condiţiile de
utilizare, precum folosirea aerului condiţionat și a farurilor.
•În cazul în care condensatorul electric trebuie să fie aruncat, consultaţi întotdeauna un
service autorizat, recomandarea noastră fiind un reprezentant autorizat Mazda. Pentru
detalii, consultaţi următoarea adresă URL.
http://www.mazda.com/csr/environment/recycling
În timp ce conduceţi
i-ELOOP
4-101

Servodirecţia
•Servodirecţia funcţionează doar atunci
când motorul este pornit. Dacă motorul
este oprit sau sistemul de servodirecţie
nu funcţionează, puteţi schimba direcţia
vehiculului, însă acest lucru necesită un
efort fizic mai mare.
Dacă schimbarea direcţiei se face mai
greu ca de obicei în timpul conducerii
normale sau dacă direcţia vibrează,
consultaţi un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
•Lampa de avertizare notifică șoferul în
legătură cu anomaliile sistemului și
condiţiile de funcţionare.
În plus, semnalul sonor se poate activa
de asemenea în funcţie de anomalia
sistemului sau condiţia de funcţionare.
Consultaţi secţiunea „Lămpile de
avertizare” de la pagina 4-46.
Consultaţi secţiunea „Semnalul de
avertizare pentru direcţie” de la pagina
7-57.
ATENŢIE
Nu menţineţi niciodată volanul rotit la
maximum spre stânga sau dreapta mai
mult de 5 secunde cu motorul pornit.
Acest lucru ar putea defecta sistemul de
servodirecţie.
În timp ce conduceţi
Servodirecţia
4-108

Farurile autoadaptive
(AFS)
*
Farurile autoadaptive (farurile cu sistem de
orientare dinamică în funcţie de unghiul de
bracare al volanului) (AFS) orientează
„bătaia” luminii farului în mod automat la
stânga sau la dreapta în funcţie de
acţionarea volanului după ce farurile au
fost pornite.
NOTĂ
Farurile nu orbesc șoferii care se
apropie din direcţia opusă, indiferent pe
ce parte a drumului trebuie să conduceţi
vehiculul (trafic pe stânga sau pe
dreapta). De aceea, nu este necesar să
reglaţi axa optică a farurilor atunci când
treceţi temporar la conducerea pe partea
opusă a drumului (trafic pe stânga sau
pe dreapta).
tIndicatorul luminos AFS OFF
Atunci când este aprins
Indicatorul luminos se aprinde pentru scurt
timp atunci când contactul este în poziţia
ON (pornit), apoi se stinge. Apăsarea
butonului AFS OFF (AFS oprit) anulează
funcţionarea AFS și aprinde indicatorul
luminos.
Atunci când luminează scurt
Indicatorul luminos se aprinde scurt
continuu dacă sistemul are o defecţiune.
Consultaţi un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
NOTĂ
•Chiar dacă AFS nu funcţionează
datorită unei defecţiuni, farurile
normale sunt încă funcţionale.
•Dacă apar defecţiuni la funcţia de
reglaj automat al înălţimii farurilor,
indicatorul luminează scurt.
tButonul AFS OFF (oprit)
Apăsarea butonului AFS OFF (oprit)
dezactivează sistemul AFS. Indicatorul
luminos AFS OFF din panoul de bord se
aprinde.
Apăsând din nou pe butonul AFS OFF
(AFS oprit), butonul nu mai este aprins și
AFS funcţionează. Indicatorul luminos
AFS OFF se stinge.
În timp ce conduceţi
i-ACTIVSENSE
4-112*Anumite modele.

tIndicaţia pe afișaj
Starea de operare a sistemului de asistenţă pentru recunoașterea distanţei (DRSS) este
indicată în afișajul pentru conducerea activă. În ceea ce privește defecţiunile, verificaţi starea
vehiculului sau solicitaţi verificarea la un service autorizat, recomandarea noastră fiind un
reprezentant autorizat Mazda în funcţie de conţinutul mesajului afișat.
Consultaţi secţiunea „Lămpile de avertizare/indicatoarele luminoase” de la pagina 4-45.
NOTĂ
•Atunci când contactul este trecut în poziţia oprit, este păstrată starea de funcţionare
dinaintea opririi sistemului. De exemplu, în cazul în care contactul a fost trecut în
poziţia oprit atunci când sistemul de asistenţă pentru recunoașterea distanţei (DRSS)
era activat, sistemul va fi activat atunci când contactul va fi răsucit din nou în poziţia
ON (pornit).
•Sistemul de asistenţă pentru recunoașterea distanţei (DRSS) poate fi pornit/oprit, iar
sensibilitatea sistemului poate să fie modificată.
Consultaţi secţiunea „Funcţiile de personalizare” de la pagina 9-18.

Afişajul
vehiculului din faţă
Afişajul distanţei
dintre vehicule
În timp ce conduceţi
i-ACTIVSENSE
4-131

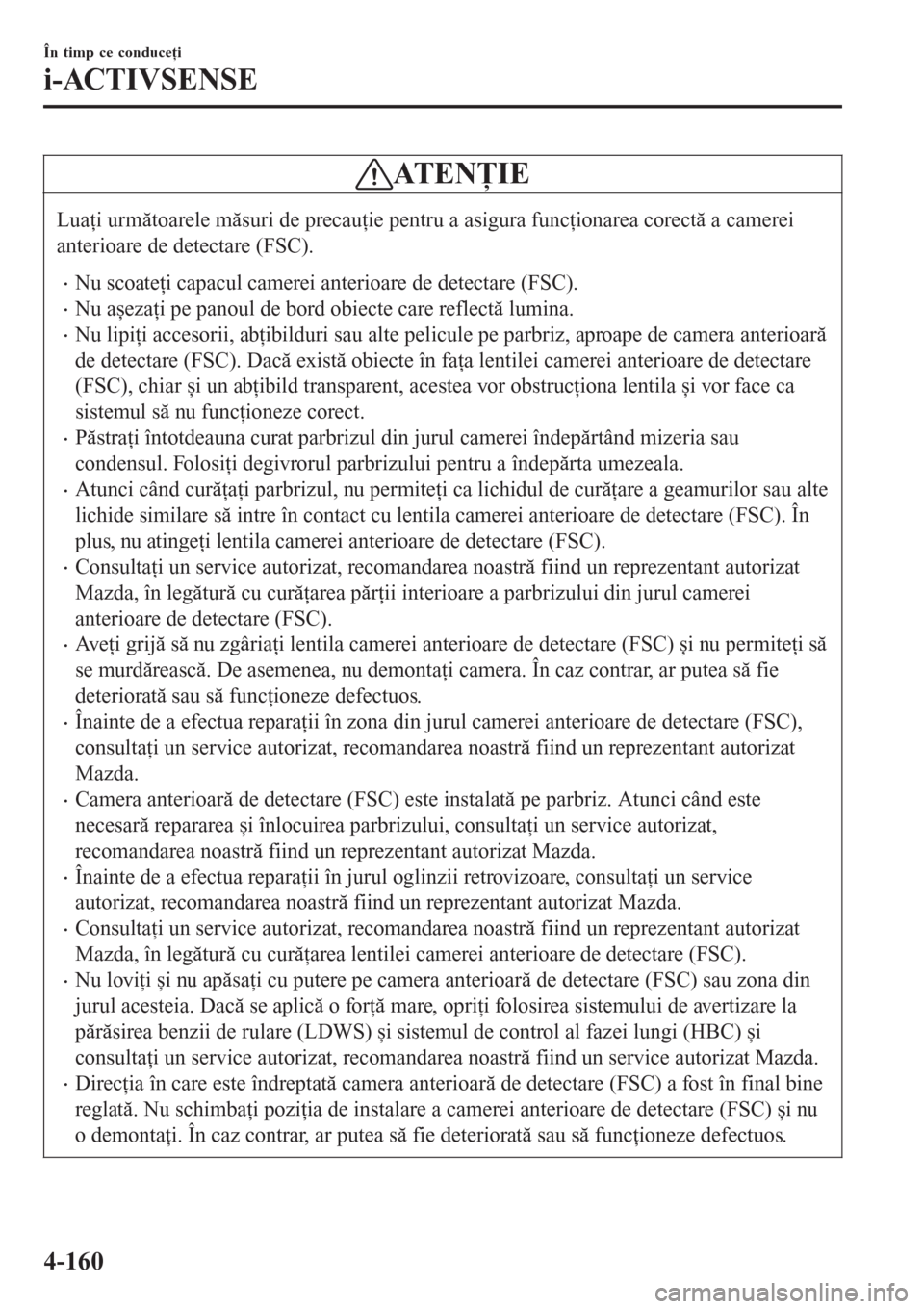

ATENŢIE
Luaţi următoarele măsuri de precauţie pentru a asigura funcţionarea corectă a camerei
anterioare de detectare (FSC).
•Nu scoateţi capacul camerei anterioare de detectare (FSC).
•Nu așezaţi pe panoul de bord obiecte care reflectă lumina.
•Nu lipiţi accesorii, abţibilduri sau alte pelicule pe parbriz, aproape de camera anterioară
de detectare (FSC). Dacă există obiecte în faţa lentilei camerei anterioare de detectare
(FSC), chiar și un abţibild transparent, acestea vor obstrucţiona lentila și vor face ca
sistemul să nu funcţioneze corect.
•Păstraţi întotdeauna curat parbrizul din jurul camerei îndepărtând mizeria sau
condensul. Folosiţi degivrorul parbrizului pentru a îndepărta umezeala.
•Atunci când curăţaţi parbrizul, nu permiteţi ca lichidul de curăţare a geamurilor sau alte
lichide similare să intre în contact cu lentila camerei anterioare de detectare (FSC). În
plus, nu atingeţi lentila camerei anterioare de detectare (FSC).
•Consultaţi un service autorizat, recomandarea noastră fiind un reprezentant autorizat
Mazda, în legătură cu curăţarea părţii interioare a parbrizului din jurul camerei
anterioare de detectare (FSC).
•Aveţi grijă să nu zgâriaţi lentila camerei anterioare de detectare (FSC) și nu permiteţi să
se murdărească. De asemenea, nu demontaţi camera. În caz contrar, ar putea să fie
deteriorată sau să funcţioneze defectuos.
•Înainte de a efectua reparaţii în zona din jurul camerei anterioare de detectare (FSC),
consultaţi un service autorizat, recomandarea noastră fiind un reprezentant autorizat
Mazda.
•Camera anterioară de detectare (FSC) este instalată pe parbriz. Atunci când este
necesară repararea și înlocuirea parbrizului, consultaţi un service autorizat,
recomandarea noastră fiind un reprezentant autorizat Mazda.
•Înainte de a efectua reparaţii în jurul oglinzii retrovizoare, consultaţi un service
autorizat, recomandarea noastră fiind un reprezentant autorizat Mazda.
•Consultaţi un service autorizat, recomandarea noastră fiind un reprezentant autorizat
Mazda, în legătură cu curăţarea lentilei camerei anterioare de detectare (FSC).
•Nu loviţi și nu apăsaţi cu putere pe camera anterioară de detectare (FSC) sau zona din
jurul acesteia. Dacă se aplică o forţă mare, opriţi folosirea sistemului de avertizare la
părăsirea benzii de rulare (LDWS) și sistemul de control al fazei lungi (HBC) și
consultaţi un service autorizat, recomandarea noastră fiind un service autorizat Mazda.
•Direcţia în care este îndreptată camera anterioară de detectare (FSC) a fost în final bine
reglată. Nu schimbaţi poziţia de instalare a camerei anterioare de detectare (FSC) și nu
o demontaţi. În caz contrar, ar putea să fie deteriorată sau să funcţioneze defectuos.
În timp ce conduceţi
i-ACTIVSENSE
4-160

ATENŢIE
Luaţi următoarele măsuri de precauţie pentru a asigura funcţionarea corectă a fiecărui
sistem.
•Nu lipiţi abţibilduri (incluzând abţibilduri transparente) pe suprafaţa grilei radiatorului
și a emblemei din faţă în și în jurul senzorului radar (din faţă) și nu înlocuiţi grila
radiatorului și emblema din faţă cu un produs care nu este un produs original proiectat
pentru a fi folosit cu senzorul radar (din faţă).
•Senzorul radar (din faţă) include o funcţie de detectare a murdăririi suprafeţei din faţă a
senzorului radar și de informare a șoferului, totuși, în funcţie de condiţii, poate fi
nevoie de timp pentru a o detecta sau este posibil să nu detecteze pungi din plastic
pentru cumpărături, gheaţă sau zăpadă. Dacă acest lucru se întâmplă, este posibil ca
sistemul să nu funcţioneze corect, de aceea, păstraţi întotdeauna senzorul radar (din
faţă) curat.
•Nu montaţi o protecţie pentru grilă.
•Dacă partea din faţă a vehiculului a fost deteriorată într-un accident, poziţia senzorului
radar (din faţă) este posibil să se fi modificat. Opriţi imediat sistemul și cereţi
întotdeauna verificarea vehiculului de un reprezentant autorizat Mazda.
•Nu folosiţi bara de protecţie din faţă pentru a împinge alte vehicule sau obstacole atunci
când ieșiţi dintr-un loc de parcare. În caz contrar, senzorul radar (din faţă) ar putea fi
lovit și poziţia sa deviată.
•Nu demontaţi, dezasamblaţi sau modificaţi senzorul radar (din faţă).
•Pentru reparaţii, lucrări de înlocuire sau vopsitorie în jurul senzorului radar (din faţă),
consultaţi un service autorizat Mazda.
•Nu modificaţi suspensia. Dacă suspensia este modificată, postura vehiculului s-ar putea
schimba și senzorul radar (din faţă) este posibil să nu poată detecta corect un vehicul
sau un obstacol din faţă.
NOTĂ
•În următoarele cazuri, este posibil ca senzorul radar (din faţă) să nu poată detecta
vehiculele sau obstacolele din faţă.
•Suprafaţa din spate a vehiculului din faţă nu reflectă bine undele radio, precum o
remorcă neîncărcată sau un automobil cu o platformă de încărcare acoperită cu o
capotă nerigidă, vehiculele cu un capac din spate din plastic rigid și vehiculele
rotunde.
•Vehiculele din faţă au o înălţime mică și astfel o zonă mai mică de reflectare a
undelor radio.
•Vizibilitatea este redusă datorită faptului că vehiculul din faţă aruncă apă, zăpadă sau
nisip de pe roţi pe parbrizul dumneavoastră.
În timp ce conduceţi
i-ACTIVSENSE
4-162

Filtrul de particule diesel
(SKYACTIV-D 1.5,
SKYACTIV-D 2.2)
Filtrul de particule diesel colectează și
îndepărtează majoritatea particulelor (PM)
din gazele de eșapament ale motorului pe
motorină.
Particulele colectate de filtrul de particule
diesel sunt eliminate în timp ce rulaţi;
totuși, este posibil ca particulele să nu
poată fi îndepărtate și indicatorul luminos
DPF să se aprindă în următoarele condiţii:
•Dacă vehiculul este condus continuu cu
o viteză de 15 km/h sau mai puţin.
•Dacă vehiculul este condus în mod
repetat intervale scurte de timp (10
minute sau mai puţin) sau este condus
cu motorul rece.
•Dacă vehiculul funcţionează o perioadă
îndelungată la ralanti.
NOTĂ
Sunetul motorului și mirosul gazelor de
eșapament se pot modifica atunci când
particulele sunt îndepărtate în timp ce
rulaţi.
Indicatorul luminos pentru filtrul de
particule diesel

Atunci când este aprins
Particulele (PM) nu pot fi îndepărtate
automat și cantitatea acestora ajunge la un
anumit nivel.
După ce motorul a fost încălzit suficient
(temperatura lichidului de răcire a
motorului de 80 °C sau mai mult), apăsaţi
pedala de acceleraţie și conduceţi
vehiculul cu o viteză de 20 km/h sau mai
mult pentru aproximativ 15 - 20 minute
pentru a elimina PM.
Atunci când luminează scurt
Contactaţi un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
ATENŢIE
Dacă vehiculul este condus în
continuare, deși indicatorul luminos
DPF rămâne aprins, numărul de
particule acumulate în filtru crește și
este posibil ca indicatorul luminos să
înceapă să lumineze scurt. Dacă
indicatorul luminos DPF începe să
lumineze scurt, contactaţi imediat un
service autorizat, recomandarea noastră
fiind un reprezentant autorizat Mazda.
Dacă vehiculul este condus în
continuare fără să fie verificat, motorul
se poate defecta.
NOTĂ
Atunci când indicatorul luminos DPF
începe să lumineze scurt, performanţele
motorului sunt limitate, pentru
protejarea filtrului DPF.
În timp ce conduceţi
Filtrul de particule diesel (SKYACTIV-D 1.5, SKYACTIV-D 2.2)
4-176
