2015 Lancia Ypsilon ESP

HUILE MOTEUR
Le contrôle du niveau d'huile doit être effectué
avec la voiture sur sol plat, quelques minutes
(environ 5) après l'arrêt du moteur.
Pour les versions 1.2 8V 69 CV et 1.3 16V
Multijet
Retirer la jauge B de contrôle de niveau d'huile
moteur, la nettoyer avec un chiffon qui ne laisse
pas de traces, et la remettre en place. La retirer de
nouveau et vérifier que le niveau d'huile moteur
est compris entre les repères MIN et MAX
estampillés sur la jauge.
L’intervalle entre MIN et MAX correspond à
environ 1 litre d'huile.
Si le niveau d'huile est près ou au-dessous du
repère MIN, faire l'appoint d'huile à travers le
goulot de remplissage A jusqu'au repère MAX.
Le niveau d'huile ne doit jamais
dépasser le repère MAX.
Pour les versions 0.9 TwinAir 85 CV
La jauge A de contrôle de niveau d'huile moteur
est fixée au bouchon A. Dévisser le bouchon,
nettoyer la jauge avec un chiffon qui ne laisse pas
de traces, remettre la jauge en place et visser à
nouveau le bouchon. Dévisser de nouveau le
bouchon et vérifier que le niveau d'huile moteur
est compris entre les repères MIN et MAX
estampillés sur la jauge.Consommation huile moteur
À titre indicatif, la consommation maximum
d'huile moteur est de 400 grammes tous les
k m.
Pendant la première période d'utilisation de la
voiture, le moteur se trouve en phase de rodage,
par conséquent on peut considérer que les
consommations d'huile moteur ne sont stabilisées
qu'après avoir parcouru les premiers
ATTENTION Après avoir effectué l'appoint
d'huile ou la vidange, avant de contrôler le niveau,
faire tourner le moteur pendant quelques
secondes et attendre quelques minutes après
l'avoir arrêté.
Ne pas faire l'appoint avec une huile
ayant des caractéristiques différentes
de celle qui est déjà dans le moteur.
L'huile moteur usagée et le filtre à
huile remplacé contiennent des
substances dangereuses pour
l'environnement. Pour la vidange de l'huile et
le remplacement des filtres, il est conseillé
de s'adresser au Réseau Après-vente Lancia.
226
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
6 000 km. 1 000
5 000 ÷

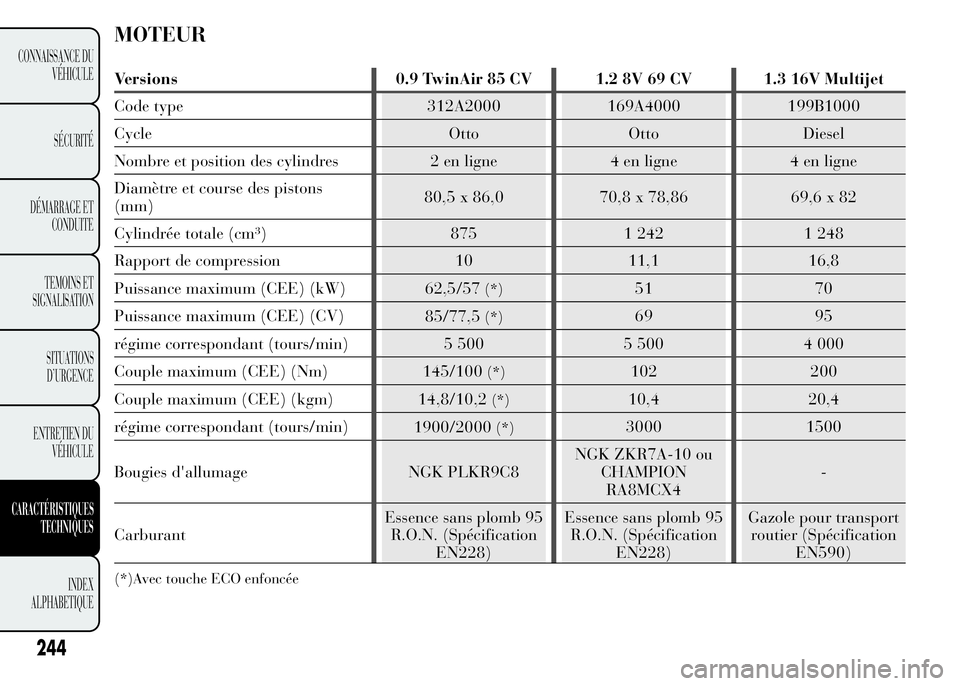

MOTEUR
Versions 0.9 TwinAir 85 CV 1.2 8V 69 CV 1.3 16V Multijet
Code type 312A2000 169A4000 199B1000
Cycle Otto Otto Diesel
Nombre et position des cylindres 2 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons
(mm)80,5 x 86,0 70,8 x 78,86 69,6 x 82
Cylindrée totale (cm³) 875 1 242 1 248
Rapport de compression 10 11,1 16,8
Puissance maximum (CEE) (kW)
62,5/57
(*)51 70
Puissance maximum (CEE) (CV)
85/77,5
(*)69 95
régime correspondant (tours/min) 5 500 5 500 4 000
Couple maximum (CEE) (Nm)
145/100
(*)102 200
Couple maximum (CEE) (kgm)
14,8/10,2
(*)10,4 20,4
régime correspondant (tours/min)
1900/2000
(*)3000 1500
Bougies d'allumage NGK PLKR9C8NGK ZKR7A-10 ou
CHAMPION
RA8MCX4-
CarburantEssence sans plomb 95
R.O.N. (Spécification
EN228)Essence sans plomb 95
R.O.N. (Spécification
EN228)Gazole pour transport
routier (Spécification
EN590)
(*)Avec touche ECO enfoncée
244
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Indice de vitesse maximale
Qjusqu'à 160 km/h
Rjusqu'à 170 km/h
Sjusqu'à 180 km/h
Tjusqu'à 190 km/h
Ujusqu'à 200 km/h
Hjusqu'à 210 km/h
Vjusqu'à 240 km/h
Indice de vitesse maximale pour les pneus
neige
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de charge (charge utile)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
LECTURE CORRECTE DE LA JANTE
Exemple fig. 172:6Jx15H2
6largeur de la jante en pouces (1).
Jprofil du rebord (saillie latérale où s'appuie le
talon du pneu) (2).
15diamètre de calage en pouces (correspond à
celui du pneu qui doit être monté) (3 = Ø).
H2forme et nombre de « humps » (relief sur la
circonférence, qui maintient le talon du pneu
Tubeless sur la jante).
249
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

DIMENSIONS
Les dimensions sont exprimées en mm fig. 174 et correspondent à la voiture équipée de pneus de série.
La hauteur est calculée quand la voiture est vide.
VOLUME DU COFFRE À BAGAGESCapacité (normes V.D.A.) = 245 litres.
Versions A B C D E F G H
0.9 TwinAir 85 CV3 842 816 2 390 636 1 520 1 414 1 676 1 408
1.2 8V 69 CV3 842 816 2 390 636 1 520 1 414 1 676 1 408
1.3 Multijet3 842 816 2 390 636 1 520 1 414 1 676 1 408
fig. 174L0F0003
254
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

POIDS ET CHARGES
Versions 0.9 TwinAir 85 CV 1.2 8V 69 CV 1.3 16V Multijet
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 %
et sans options) (kg) :975 965 1050
Charge utile y compris le conduc-
teur (kg) :
(*)
480 (4 places) / 535 (5
places)480 (4 places) / 535 (5
places)480 (4 places) / 535 (5
places)
Charges maximales autorisées (kg)
(**)
800 780 870 – essieu avant :
– essieu arrière : 810 810 810
– total :1 455 (4 places) / 1 445 (4 places) / 1 530 (4 places) /
Poids tractables (kg)
750 750 1000 – remorque freinée :
– remorque non freinée : 400 400 400
Charge maximale sur le toit : 55 55 55
Charge maximale sur la boule
(remorque freinée) (kg) :60 60 60
(*) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage de remorque, etc.), le poids à vide augmente et par
conséquent la charge utile diminue, conformément aux charges maximales autorisées.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de
chargement incombe au conducteur qui est tenu à respecter les charges maximales autorisées.
256
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
1 510 (5 places) 1 500 (5 places) 1 585 (5 places)

ÉMISSIONS DE CO2
Les valeurs d'émission de CO2figurant dans le tableau ci-dessous correspondent à la consommation
mixte.
Versions Émissions de CO2selon la directive européenne en vigueur (g/km)
(*)Versions avec rapports longs (pour les versions/marchés qui le prévoient)
(**)Versions avec rapports courts avec Start&Stop (pour les versions/marchés qui le prévoient)
263
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
(***)Versions avec rapports courtssans Start&Stop (pour les versions/marchés qui le prévoient)
0.9 TwinAir 85CV99
1.2 8V 69CV
(*)115
1.2 8V 69CV
(**)118
1.2 8V 69CV
(***)120
1.3 16V Multijet99

DISPOSITIONS POUR LE TRAITEMENT DU VÉHICULE EN FIN DE CYCLE
264
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Depuis des années FCA est totalement engagée dans la sauvegarde et le respect de l'Environnement, au
moyen d'améliorations continues des processus de production et la réalisation de produits toujours
plus « éco-compatibles ». Pour assurer aux clients le meilleur service possible dans le respect des normes
environnementales et en réponse aux obligations de la Directive européenne 2000/53/EC sur les
véhicules en fin de cycle, FCA offre la possibilité à ses clients de se séparer de leur véhicule en fin de
cycle sans coûts supplémentaires. La Directive européenne prévoit en effet que la remise du véhicule se
fasse sans que le dernier détenteur ou propriétaire du véhicule n’ait de frais à payer à cause de sa valeur
de marché nulle ou négative.
Pour restituer son véhicule en fin de cycle sans frais supplémentaires, on peut s'adresser soit à l'un de
nos concessionnaires soit à un centre de récolte et de démolition agréé par FCA. Ces centres ont été
minutieusement sélectionnés afin de garantir un service respectant des normes de qualité standard pour
la collecte, le traitement et le recyclage des véhicules mis au rebut, dans le respect de l’Environnement.
On peut trouver des informations sur les centres de démolition et de récolte, soit auprès du réseau de
concessionnaires FCA, soit en appelant le numéro indiqué sur le Carnet de garantie, soit en consultant le
site Internet des différentes marques FCA.

Fonctions radio
Touche Fonctions Mode
Recherche de la station radio :
- Recherche automatique
- Recherche manuelleRecherche automatique : pression sur les
touchesou(pression prolongée pour
avancement rapide)
Recherche manuelle : pression sur les
touches
ou(pression prolongée pour
avancement rapide)
123456Mémorisation station radio courantePression prolongée sur les touches pour
présélectionner respectivement les mémoires
de1à6
Appel de la station en mémoirePression brève sur les touches pour
présélectionner respectivement les mémoires
de1à6
Fonctions CD
Touche Fonctions Mode
Ejection du CD Pression brève sur la touche
Lecture piste précédente/suivante Pression brève sur les touchesou
Rembobinage/Avance rapide de la piste CD Pression prolongée sur les touchesou
Lecture dossier précédent/suivant (pour CD-
MP3)Pression brève sur les touchesou
