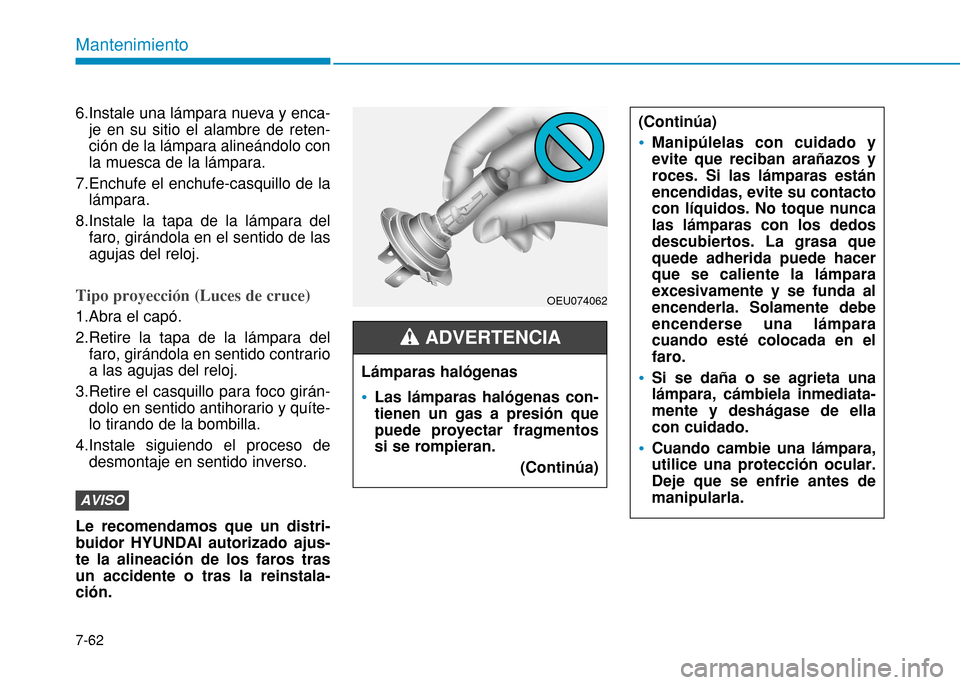

7-62
Mantenimiento
6.Instale una lámpara nueva y enca-je en su sitio el alambre de reten- ción de la lámpara alineándolo conla muesca de la lámpara.
7.Enchufe el enchufe-casquillo de la lámpara.
8.Instale la tapa de la lámpara del faro, girándola en el sentido de lasagujas del reloj.
Tipo proyección (Luces de cruce)
1.Abra el capó.
2.Retire la tapa de la lámpara delfaro, girándola en sentido contrario a las agujas del reloj.
3.Retire el casquillo para foco girán- dolo en sentido antihorario y quíte-lo tirando de la bombilla.
4.Instale siguiendo el proceso de desmontaje en sentido inverso.
Le recomendamos que un distri-buidor HYUNDAI autorizado ajus-te la alineación de los faros trasun accidente o tras la reinstala-ción.
AVISO
Lámparas halógenas
Las lámparas halógenas con- tienen un gas a presión quepuede proyectar fragmentossi se rompieran. (Continúa)
(Continúa)
Manipúlelas con cuidado y evite que reciban arañazos yroces. Si las lámparas estánencendidas, evite su contactocon líquidos. No toque nuncalas lámparas con los dedosdescubiertos. La grasa quequede adherida puede hacerque se caliente la lámparaexcesivamente y se funda alencenderla. Solamente debeencenderse una lámparacuando esté colocada en elfaro.
Si se daña o se agrieta una lámpara, cámbiela inmediata-mente y deshágase de ellacon cuidado.
Cuando cambie una lámpara, utilice una protección ocular.Deje que se enfrie antes demanipularla.
ADVERTENCIA
OEU074062

7-63
7
Mantenimiento
Intermitente de giro/Luces de posición
Intermitente de giro
1.Pare el motor y abra el capó.
2.Extraiga el portalámparas del con-junto girándolo en sentido antiho- rario hasta que las lengüetas delcasquillo se alineen con las ranu-ras del conjunto.
3.Extraiga la bombilla del casquillo presionándola y girándola en sen-tido antihorario hasta que las len-güetas de la bombilla se alineencon las ranuras del casquillo.Saque la lámpara del casquillo.
4.Inserte una lámpara nueva en el casquillo y gírela hasta que encajeen su sitio.
5.Instale el casquillo en el conjunto haciendo que sus patillas quedenalineadas con las ranuras. Empujeel casquillo en el alojamiento ygírelo en el sentido de las agujasdel reloj.
Luces de posición
Si la bombilla no se ilumina, reco- mendamos que haga revisar el siste-ma por un distribuidor HYUNDAIautorizado. Lámpara de la luz antiniebla delantera (opcional)
1.Desmonte la cubierta debajo del
parachoques delantero.
2.Introduzca la mano en la parte tra- sera del parachoques delantero.
3.Desconecte el conector eléctrico del portalámparas.
4.Extraiga el portalámparas del con- junto de la carcasa girando el por- talámparas en sentido antihorariohasta que las lengüetas del porta-lámparas se alineen con las ranu-ras de la carcasa.
5.Monte de nuevo el portalámparas en la carcasa alienando las len-güetas del portalámparas con lasranuras de la carcasa. Inserte elportalámparas en la carcasa y gireel casquillo en sentido horario.
6.Conecte el conector eléctrico al portalámparas.
7.Vuelva a montar la cubierta inferior del parachoques delantero.
Orientación de los faros y las luces antiniebla delanteras(para Europa)
Orientación de los faros
1.Infle los neumáticos a la presiónespecificada y retire toda carga del vehículo excepto el conductor, elneumático de repuesto y las herra-mientas.
OEU074061
OEU074049nTipo proyección
nTipo MFR

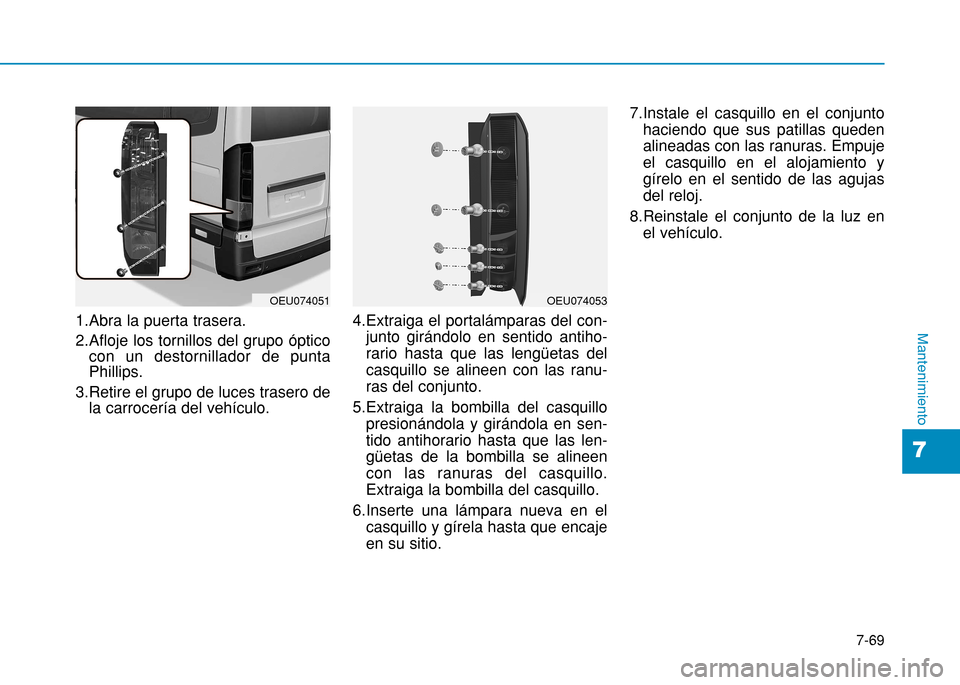

7-69
7
Mantenimiento1.Abra la puerta trasera.
2.Afloje los tornillos del grupo ópticocon un destornillador de punta Phillips.
3.Retire el grupo de luces trasero de la carrocería del vehículo. 4.Extraiga el portalámparas del con-
junto girándolo en sentido antiho- rario hasta que las lengüetas delcasquillo se alineen con las ranu-ras del conjunto.
5.Extraiga la bombilla del casquillo presionándola y girándola en sen-tido antihorario hasta que las len-güetas de la bombilla se alineencon las ranuras del casquillo.Extraiga la bombilla del casquillo.
6.Inserte una lámpara nueva en el casquillo y gírela hasta que encajeen su sitio. 7.Instale el casquillo en el conjunto
haciendo que sus patillas quedenalineadas con las ranuras. Empujeel casquillo en el alojamiento ygírelo en el sentido de las agujasdel reloj.
8.Reinstale el conjunto de la luz en el vehículo.
OEU074053OEU074051
