2015 Hyundai H-1 (Grand Starex) sensor

611

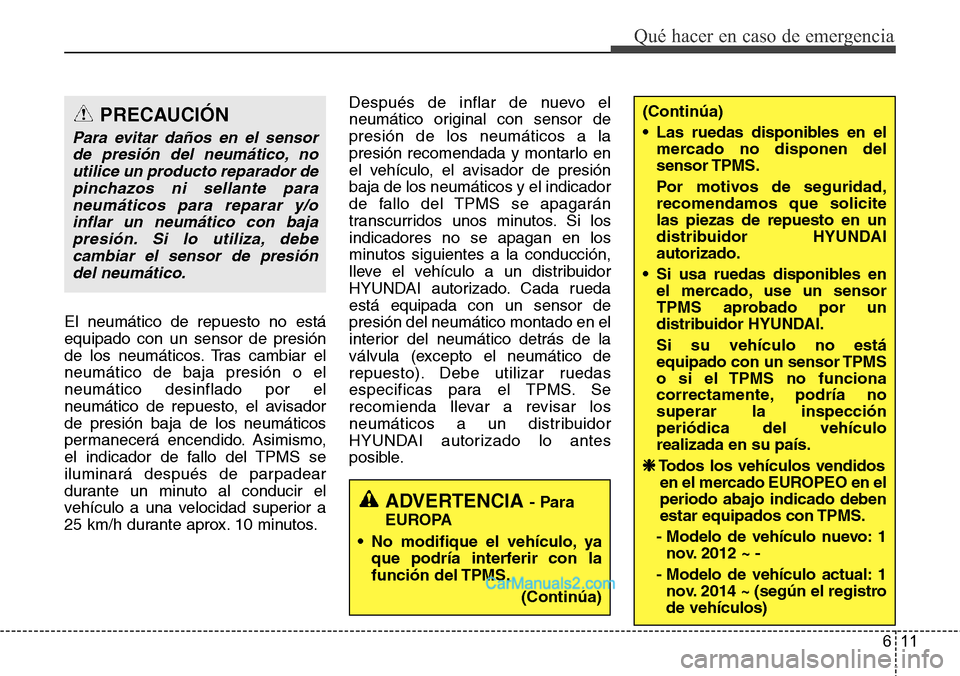

Qué hacer en caso de emergencia
El neumático de repuesto no está
equipado con un sensor de presión
de los neumáticos. Tras cambiar el
neumático de baja presión o el
neumático desinflado por el
neumático de repuesto, el avisador
de presión baja de los neumáticos
permanecerá encendido. Asimismo,
el indicador de fallo del TPMS se
iluminará después de parpadear
durante un minuto al conducir el
vehículo a una velocidad superior a
25 km/h durante aprox. 10 minutos.Después de inflar de nuevo el
neumático original con sensor de
presión de los neumáticos a la
presión recomendada y montarlo en
el vehículo, el avisador de presión
baja de los neumáticos y el indicador
de fallo del TPMS se apagarán
transcurridos unos minutos. Si los
indicadores no se apagan en los
minutos siguientes a la conducción,
lleve el vehículo a un distribuidor
HYUNDAI autorizado. Cada rueda
está equipada con un sensor de
presión del neumático montado en el
interior del neumático detrás de la
válvula (excepto el neumático de
repuesto). Debe utilizar ruedas
especificas para el TPMS. Se
recomienda llevar a revisar los
neumáticos a un distribuidor
HYUNDAI autorizado lo antes
posible.
PRECAUCIÓN
Para evitar daños en el sensor
de presión del neumático, no
utilice un producto reparador de
pinchazos ni sellante para
neumáticos para reparar y/o
inflar un neumático con baja
presión. Si lo utiliza, debe
cambiar el sensor de presión
del neumático.
ADVERTENCIA - Para
EUROPA
• No modifique el vehículo, ya
que podría interferir con la
función del TPMS.
(Continúa)
(Continúa)
• Las ruedas disponibles en el
mercado no disponen del
sensor TPMS.
Por motivos de seguridad,
recomendamos que solicite
las piezas de repuesto en un
distribuidor HYUNDAI
autorizado.
• Si usa ruedas disponibles en
el mercado, use un sensor
TPMS aprobado por un
distribuidor HYUNDAI.
Si su vehículo no está
equipado con un sensor TPMS
o si el TPMS no funciona
correctamente, podría no
superar la inspección
periódica del vehículo
realizada en su país.
❈Todos los veh

Mantenimiento
64 7

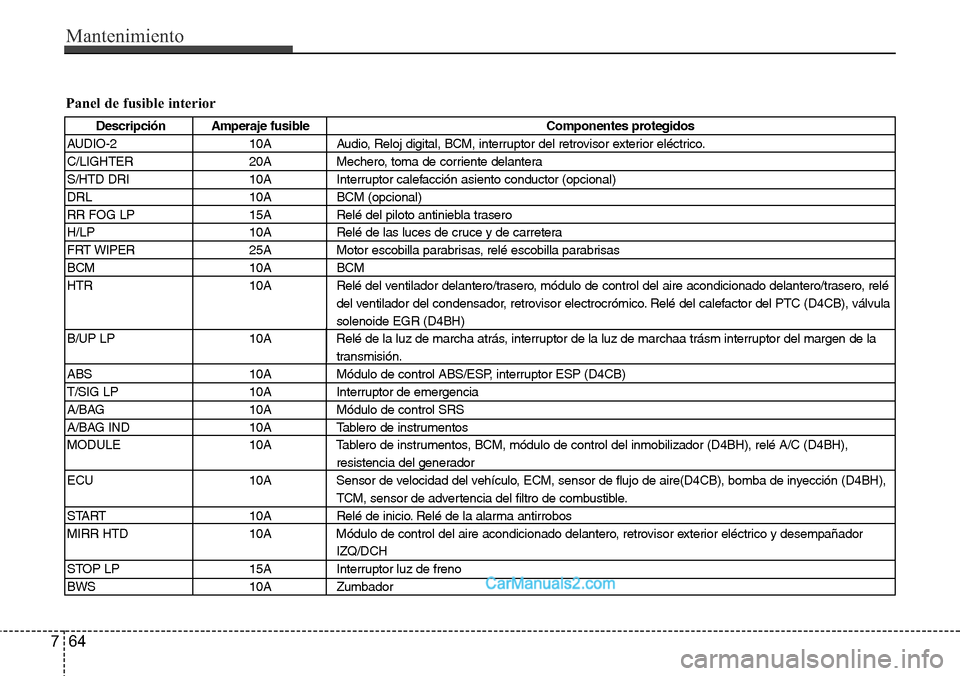

Panel de fusible interior
Descripción Amperaje fusible Componentes protegidos
AUDIO-2 10A Audio, Reloj digital, BCM, interruptor del retrovisor exterior eléctrico.
C/LIGHTER 20A Mechero, toma de corriente delantera
S/HTD DRI 10A Interruptor calefacción asiento conductor (opcional)
DRL 10A BCM (opcional)
RR FOG LP 15A Relé del piloto antiniebla trasero
H/LP 10A Relé de las luces de cruce y de carretera
FRT WIPER 25A Motor escobilla parabrisas, relé escobilla parabrisas
BCM 10A BCM
HTR 10A Relé del ventilador delantero/trasero, módulo de control del aire acondicionado delantero/trasero, relé
del ventilador del condensador, retrovisor electrocrómico. Relé del calefactor del PTC (D4CB), válvula
solenoide EGR (D4BH)
B/UP LP 10A Relé de la luz de marcha atrás, interruptor de la luz de marchaa trásm interruptor del margen de la
transmisión.
ABS 10A Módulo de control ABS/ESP, interruptor ESP (D4CB)
T/SIG LP 10A Interruptor de emergencia
A/BAG 10A Módulo de control SRS
A/BAG IND 10A Tablero de instrumentos
MODULE 10A Tablero de instrumentos, BCM, módulo de control del inmobilizador (D4BH), relé A/C (D4BH),
resistencia del generador
ECU 10A Sensor de velocidad del vehículo, ECM, sensor de flujo de aire(D4CB), bomba de inyección (D4BH),
TCM, sensor de advertencia del filtro de combustible.
START 10A Relé de inicio. Relé de la alarma antirrobos
MIRR HTD 10A Módulo de control del aire acondicionado delantero, retrovisor exterior eléctrico y desempañador
IZQ/DCH
STOP LP 15A Interruptor luz de freno
BWS 10A Zumbador

767
Mantenimiento

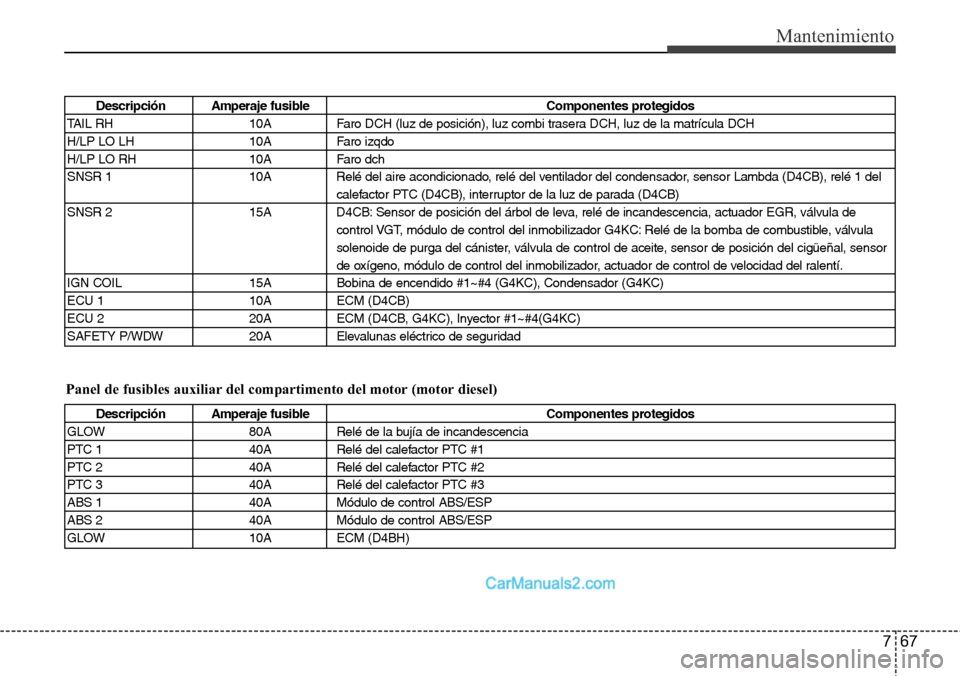

Panel de fusibles auxiliar del compartimento del motor (motor diesel)
Descripción Amperaje fusible Componentes protegidos
GLOW 80A Relé de la bujía de incandescencia
PTC 1 40A Relé del calefactor PTC #1
PTC 2 40A Relé del calefactor PTC #2
PTC 3 40A Relé del calefactor PTC #3
ABS 1 40A Módulo de control ABS/ESP
ABS 2 40A Módulo de control ABS/ESP
GLOW 10A ECM (D4BH)
Descripción Amperaje fusible Componentes protegidos
TAIL RH 10A Faro DCH (luz de posición), luz combi trasera DCH, luz de la matrícula DCH
H/LP LO LH 10A Faro izqdo
H/LP LO RH 10A Faro dch
SNSR 1 10A Relé del aire acondicionado, relé del ventilador del condensador, sensor Lambda (D4CB), relé 1 del
calefactor PTC (D4CB), interruptor de la luz de parada (D4CB)
SNSR 2 15A D4CB: Sensor de posición del árbol de leva, relé de incandescencia, actuador EGR, válvula de
control VGT, módulo de control del inmobilizador G4KC: Relé de la bomba de combustible, válvula
solenoide de purga del cánister, válvula de control de aceite, sensor de posición del cigüeñal, sensor
de oxígeno, módulo de control del inmobilizador, actuador de control de velocidad del ralentí.
IGN COIL 15A Bobina de encendido #1~#4 (G4KC), Condensador (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Inyector #1~#4(G4KC)
SAFETY P/WDW 20A Elevalunas eléctrico de seguridad
