Aperçu de votre véhicule
8 2

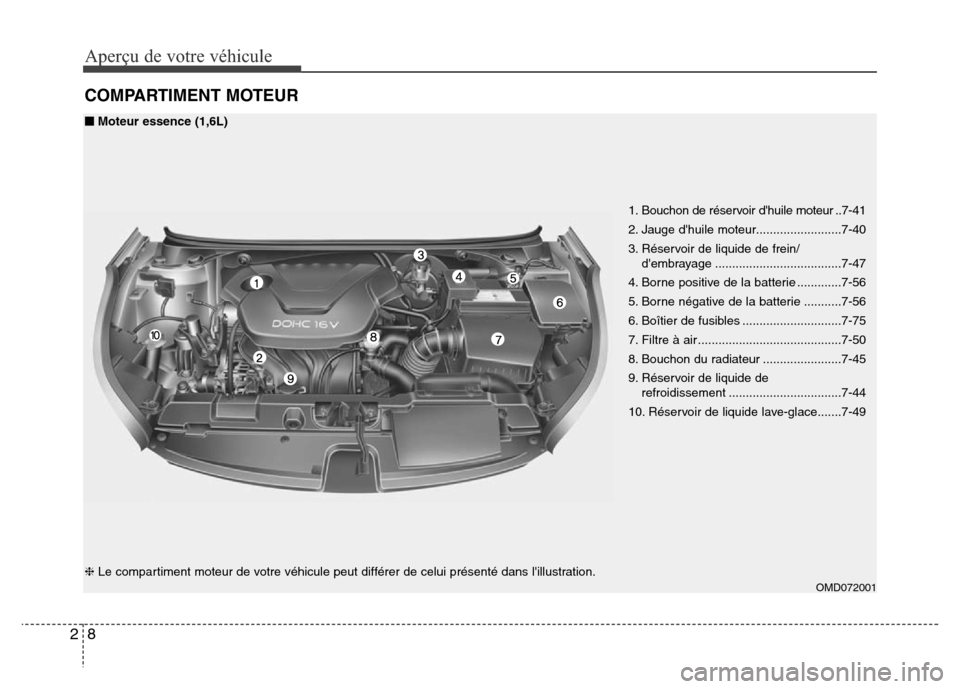

COMPARTIMENT MOTEUR
1. Bouchon de réservoir d'huile moteur ..7-41
2. Jauge d'huile moteur.........................7-40
3. Réservoir de liquide de frein/
d'embrayage .....................................7-47
4. Borne positive de la batterie .............7-56
5. Borne négative de la batterie ...........7-56
6. Boîtier de fusibles .............................7-75
7. Filtre à air ..........................................7-50
8. Bouchon du radiateur .......................7-45
9. Réservoir de liquide de
refroidissement .................................7-44
10. Réservoir de liquide lave-glace.......7-49
■Moteur essence (1,6L)
❈Le compartiment moteur de votre véhicule peut différer de celui présenté dans l'illustration.
OMD072001

29
Aperçu de votre véhicule

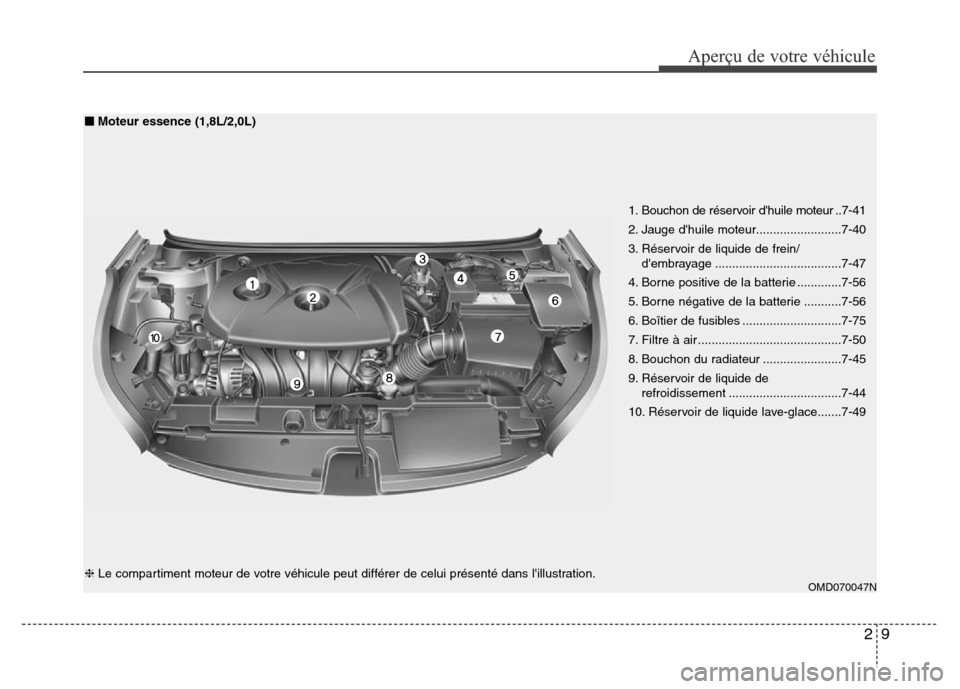

■Moteur essence (1,8L/2,0L)
❈Le compartiment moteur de votre véhicule peut différer de celui présenté dans l'illustration.
OMD070047N
1. Bouchon de réservoir d'huile moteur ..7-41
2. Jauge d'huile moteur.........................7-40
3. Réservoir de liquide de frein/
d'embrayage .....................................7-47
4. Borne positive de la batterie .............7-56
5. Borne négative de la batterie ...........7-56
6. Boîtier de fusibles .............................7-75
7. Filtre à air ..........................................7-50
8. Bouchon du radiateur .......................7-45
9. Réservoir de liquide de
refroidissement .................................7-44
10. Réservoir de liquide lave-glace.......7-49

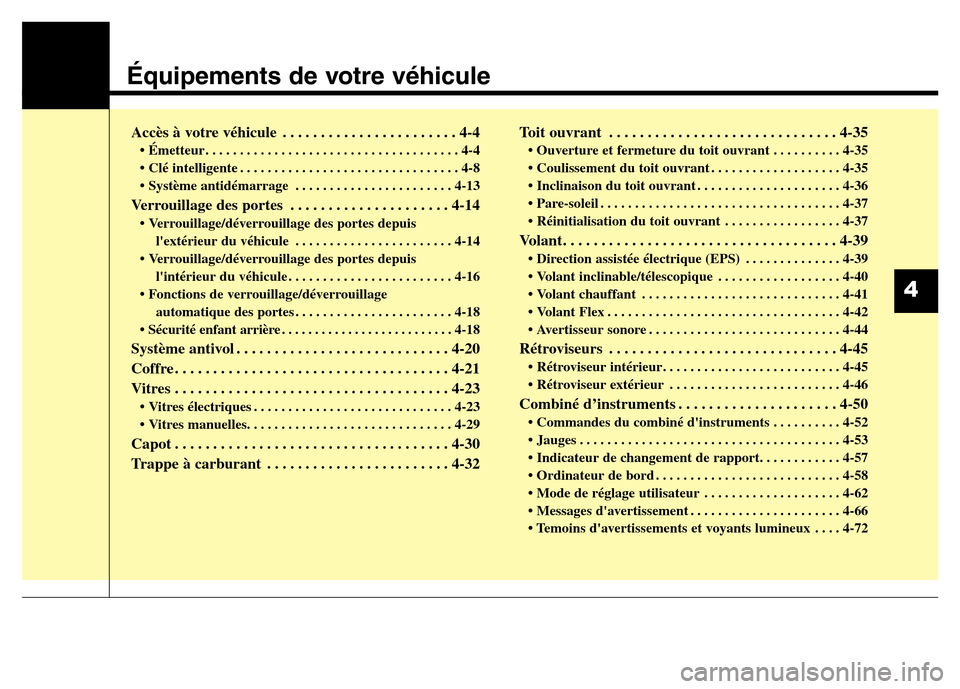

Équipements de votre véhicule
Accès à votre véhicule . . . . . . . . . . . . . . . . . . . . . . . 4-4
• Émetteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
• Clé intelligente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
• Système antidémarrage . . . . . . . . . . . . . . . . . . . . . . . 4-13
Verrouillage des portes . . . . . . . . . . . . . . . . . . . . . 4-14
• Verrouillage/déverrouillage des portes depuis
l'extérieur du véhicule . . . . . . . . . . . . . . . . . . . . . . . 4-14
• Verrouillage/déverrouillage des portes depuis
l'intérieur du véhicule . . . . . . . . . . . . . . . . . . . . . . . . 4-16
• Fonctions de verrouillage/déverrouillage
automatique des portes . . . . . . . . . . . . . . . . . . . . . . . 4-18
• Sécurité enfant arrière . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18
Système antivol . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
Coffre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
Vitres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-23
• Vitres électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-23
• Vitres manuelles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29
Capot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-30
Trappe à carburant . . . . . . . . . . . . . . . . . . . . . . . . 4-32Toit ouvrant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35
• Ouverture et fermeture du toit ouvrant . . . . . . . . . . 4-35
• Coulissement du toit ouvrant . . . . . . . . . . . . . . . . . . . 4-35
• Inclinaison du toit ouvrant . . . . . . . . . . . . . . . . . . . . . 4-36
• Pare-soleil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-37
• Réinitialisation du toit ouvrant . . . . . . . . . . . . . . . . . 4-37
Volant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-39
• Direction assistée électrique (EPS) . . . . . . . . . . . . . . 4-39
• Volant inclinable/télescopique . . . . . . . . . . . . . . . . . . 4-40
• Volant chauffant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
• Volant Flex . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-42
• Avertisseur sonore . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44
Rétroviseurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45
• Rétroviseur intérieur. . . . . . . . . . . . . . . . . . . . . . . . . . 4-45
• Rétroviseur extérieur . . . . . . . . . . . . . . . . . . . . . . . . . 4-46
Combiné d’instruments . . . . . . . . . . . . . . . . . . . . . 4-50
• Commandes du combiné d'instruments . . . . . . . . . . 4-52
• Jauges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-53
• Indicateur de changement de rapport. . . . . . . . . . . . 4-57
• Ordinateur de bord . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-58
• Mode de réglage utilisateur . . . . . . . . . . . . . . . . . . . . 4-62
• Messages d'avertissement . . . . . . . . . . . . . . . . . . . . . . 4-66
• Temoins d'avertissements et voyants lumineux . . . . 4-72
4

40 4
Équipements de votre véhicule

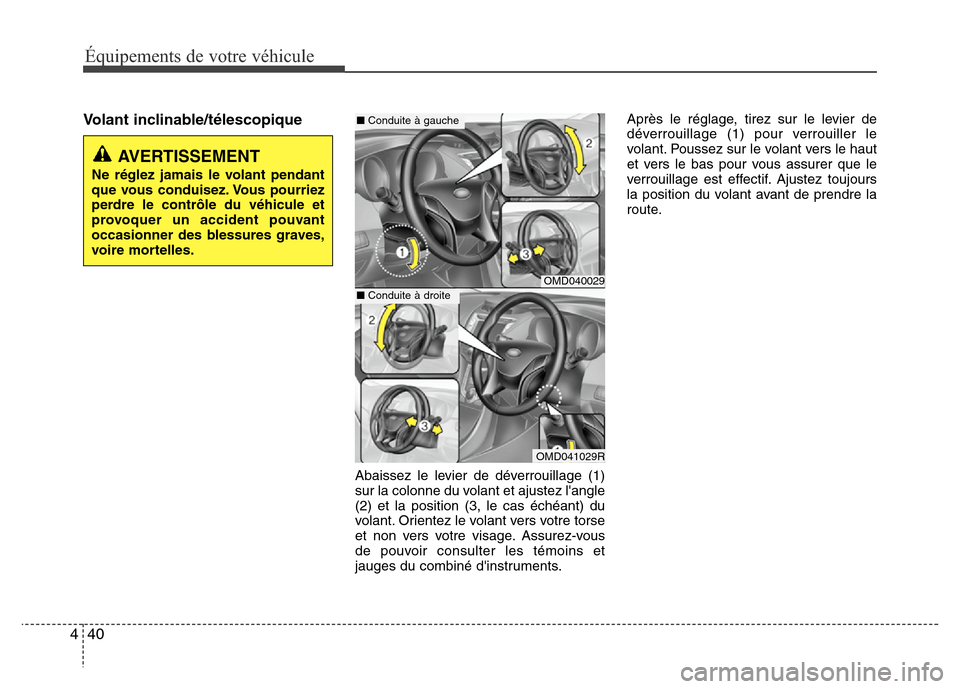

Volant inclinable/télescopique
Abaissez le levier de déverrouillage (1)
sur la colonne du volant et ajustez l'angle
(2) et la position (3, le cas échéant) du
volant. Orientez le volant vers votre torse
et non vers votre visage. Assurez-vous
de pouvoir consulter les témoins et
jauges du combiné d'instruments.Après le réglage, tirez sur le levier de
déverrouillage (1) pour verrouiller le
volant. Poussez sur le volant vers le haut
et vers le bas pour vous assurer que le
verrouillage est effectif. Ajustez toujours
la position du volant avant de prendre la
route.
AVERTISSEMENT
Ne réglez jamais le volant pendant
que vous conduisez. Vous pourriez
perdre le contrôle du véhicule et
provoquer un accident pouvant
occasionner des blessures graves,
voire mortelles.
OMD040029
OMD041029R
■Conduite à gauche
■Conduite à droite

Équipements de votre véhicule
50 4

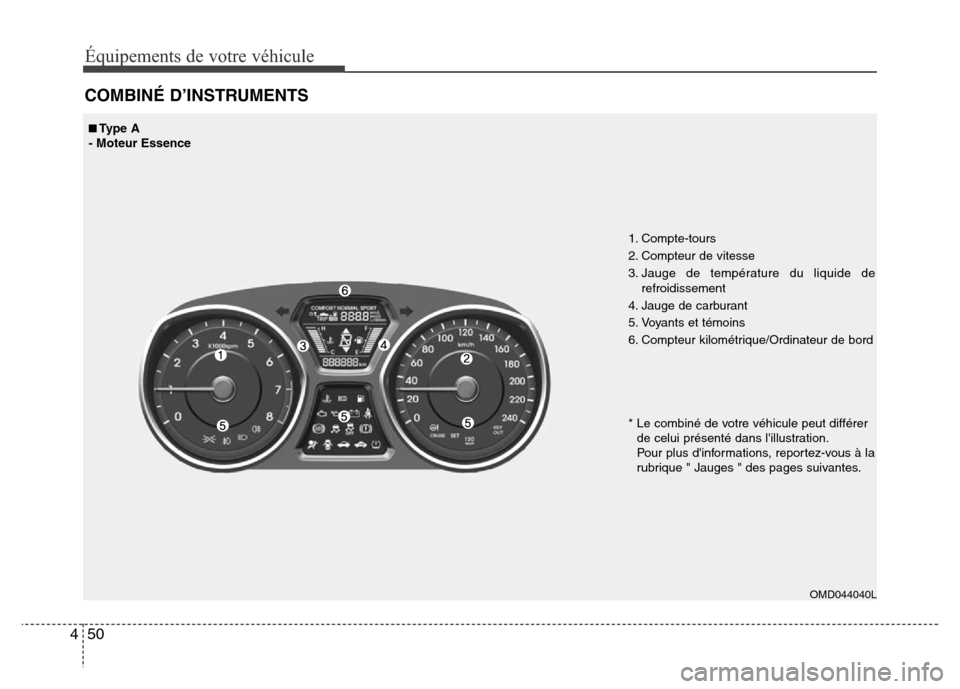

COMBINÉ D’INSTRUMENTS
OMD044040L
■■Type A
- Moteur Essence
1. Compte-tours
2. Compteur de vitesse
3. Jauge de température du liquide de
refroidissement
4. Jauge de carburant
5. Voyants et témoins
6. Compteur kilométrique/Ordinateur de bord
* Le combiné de votre véhicule peut différer
de celui présenté dans l'illustration.
Pour plus d'informations, reportez-vous à la
rubrique " Jauges " des pages suivantes.

451
Équipements de votre véhicule

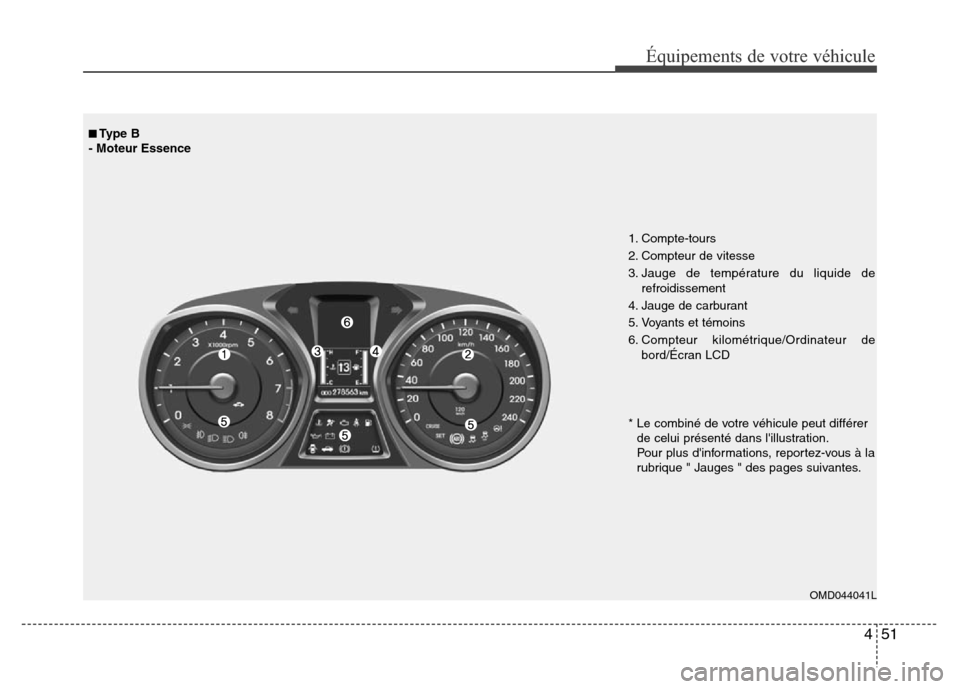

■■Type B
- Moteur Essence
1. Compte-tours
2. Compteur de vitesse
3. Jauge de température du liquide de
refroidissement
4. Jauge de carburant
5. Voyants et témoins
6. Compteur kilométrique/Ordinateur de
bord/Écran LCD
* Le combiné de votre véhicule peut différer
de celui présenté dans l'illustration.
Pour plus d'informations, reportez-vous à la
rubrique " Jauges " des pages suivantes.
OMD044041L

453
Équipements de votre véhicule

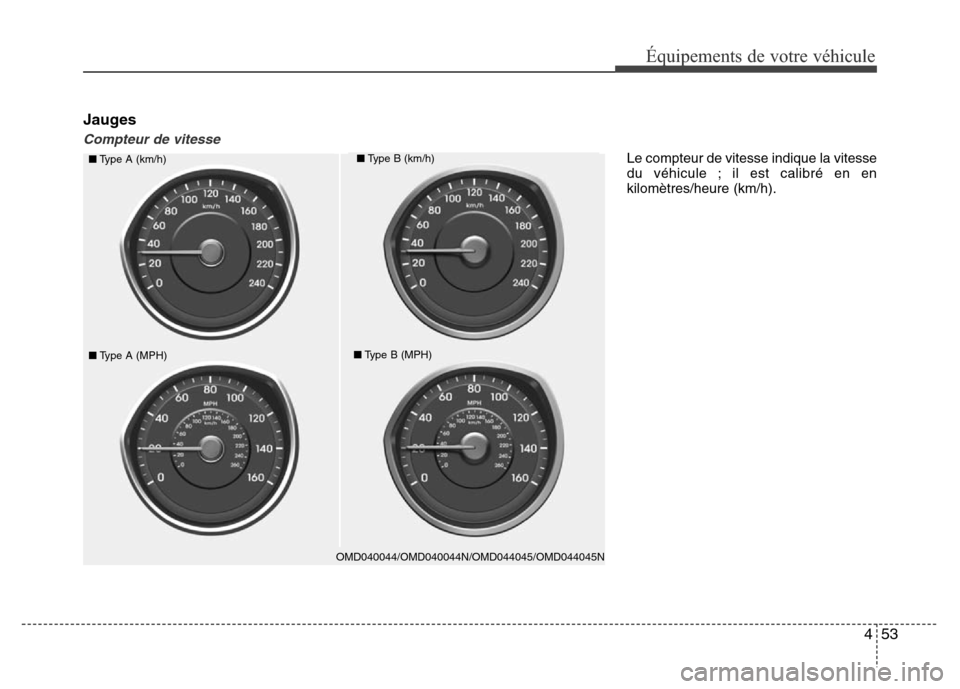

Jauges
Compteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule ; il est calibré en en
kilomètres/heure (km/h).
OMD040044/OMD040044N/OMD044045/OMD044045N
■Type A (km/h)■Type B (km/h)
■Type A (MPH)■Type B (MPH)

54 4
Équipements de votre véhicule

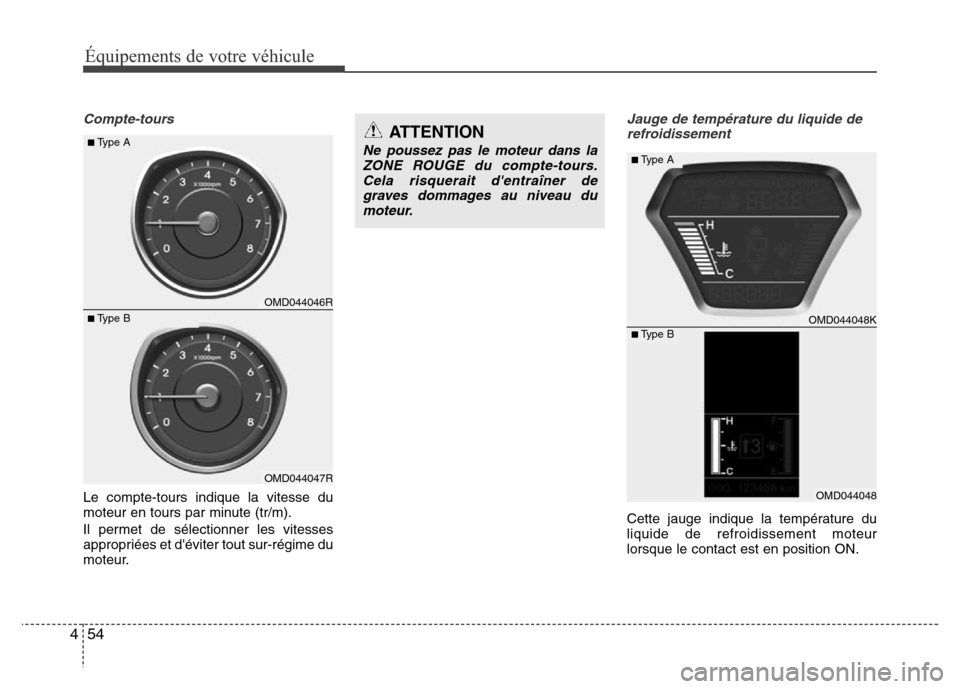

Compte-toursJauge de température du liquide de
refroidissement
Cette jauge indique la température du
liquide de refroidissement moteur
lorsque le contact est en position ON.
ATTENTION
Ne poussez pas le moteur dans la
ZONE ROUGE du compte-tours.
Cela risquerait d'entraîner de
graves dommages au niveau du
moteur.
Le compte-tours indique la vitesse du
moteur en tours par minute (tr/m).
Il permet de sélectionner les vitesses
appropriées et d'éviter tout sur-régime du
moteur.
OMD044046R
OMD044047R
■Type A
■Type BOMD044048K
OMD044048
■Type A
■Type B
