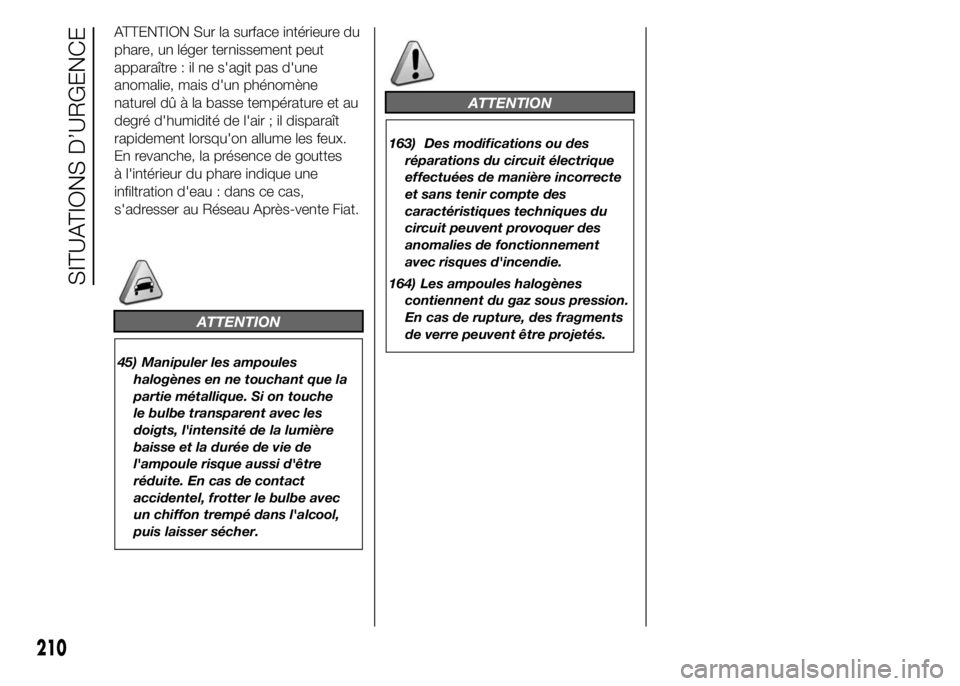

ATTENTION Sur la surface intérieure du
phare, un léger ternissement peut
apparaître : il ne s'agit pas d'une
anomalie, mais d'un phénomène
naturel dû à la basse température et au
degré d'humidité de l'air ; il disparaît
rapidement lorsqu'on allume les feux.
En revanche, la présence de gouttes
à l'intérieur du phare indique une
infiltration d'eau : dans ce cas,
s'adresser au Réseau Après-vente Fiat.
ATTENTION
45) Manipuler les ampoules
halogènes en ne touchant que la
partie métallique. Si on touche
le bulbe transparent avec les
doigts, l'intensité de la lumière
baisse et la durée de vie de
l'ampoule risque aussi d'être
réduite. En cas de contact
accidentel, frotter le bulbe avec
un chiffon trempé dans l'alcool,
puis laisser sécher.
ATTENTION
163) Des modifications ou des
réparations du circuit électrique
effectuées de manière incorrecte
et sans tenir compte des
caractéristiques techniques du
circuit peuvent provoquer des
anomalies de fonctionnement
avec risques d'incendie.
164) Les ampoules halogènes
contiennent du gaz sous pression.
En cas de rupture, des fragments
de verre peuvent être projetés.
210
SITUATIONS D’URGENCE

TYPES D'AMPOULES
Différents types d'ampoules sont installés sur le véhicule :
Ampoules entièrement en verre :(type A) elles sont insérées
par pression ; pour les enlever, il faut tirer.
Ampoules à baïonnette :(type B) pour les enlever, appuyer
sur le bulbe et le tourner dans le sens inverse des aiguilles
d'une montre.
Ampoules cylindriques :(type C) pour les extraire, les
déboîter de leurs contacts.
Ampoules halogènes :(type D) pour retirer l’ampoule, la
dégager et l'extraire de son emplacement.
Ampoules halogènes :(type E) pour retirer l’ampoule, la
dégager et l'extraire de son emplacement.
211

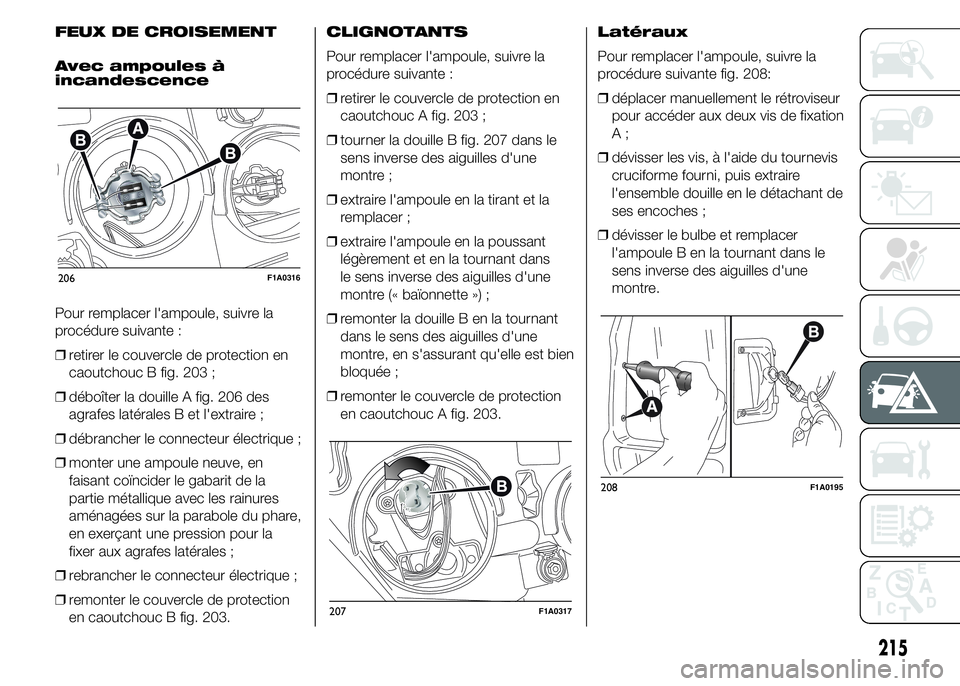

FEUX DE CROISEMENT
Avec ampoules à
incandescence
Pour remplacer l'ampoule, suivre la
procédure suivante :
❒retirer le couvercle de protection en
caoutchouc B fig. 203 ;
❒déboîter la douille A fig. 206 des
agrafes latérales B et l'extraire ;
❒débrancher le connecteur électrique ;
❒monter une ampoule neuve, en
faisant coïncider le gabarit de la
partie métallique avec les rainures
aménagées sur la parabole du phare,
en exerçant une pression pour la
fixer aux agrafes latérales ;
❒rebrancher le connecteur électrique ;
❒remonter le couvercle de protection
en caoutchouc B fig. 203.CLIGNOTANTS
Pour remplacer l'ampoule, suivre la
procédure suivante :
❒retirer le couvercle de protection en
caoutchouc A fig. 203 ;
❒tourner la douille B fig. 207 dans le
sens inverse des aiguilles d'une
montre ;
❒extraire l'ampoule en la tirant et la
remplacer ;
❒extraire l'ampoule en la poussant
légèrement et en la tournant dans
le sens inverse des aiguilles d'une
montre (« baïonnette ») ;
❒remonter la douille B en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
❒remonter le couvercle de protection
en caoutchouc A fig. 203.Latéraux
Pour remplacer l'ampoule, suivre la
procédure suivante fig. 208:
❒déplacer manuellement le rétroviseur
pour accéder aux deux vis de fixation
A;
❒dévisser les vis, à l'aide du tournevis
cruciforme fourni, puis extraire
l'ensemble douille en le détachant de
ses encoches ;
❒dévisser le bulbe et remplacer
l'ampoule B en la tournant dans le
sens inverse des aiguilles d'une
montre.
206F1A0316
207F1A0317
208F1A0195
