Centrale de la planche de bord
fig. 224 - fig. 225
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Feu de croisement droit F12 7,5
Feu de croisement gauche F13 7,5
Relais de la centrale du compartiment moteur, relais de la centrale de la planche
de bord (+ clé)F31 5
Éclairage des plafonniers d'habitacle (+ batterie) F32 7,5
Capteur de contrôle de la batterie versions Start&Stop (+ batterie) F33 7,5
Éclairage d'habitacle Minibus (détresse) F34 7,5
Autoradio, commande climatiseur, alarme, chronotachygraphe, centrale coupe-
batterie, Timer Webasto (+ batterie)F36 10
Commande des feux de stop (principale), troisième feu de stop, combiné de
bord (+ clé)F37 7,5
Verrouillage des portes (+ batterie) F38 20
Essuie-glace (+ clé) F43 20
Lève-vitre côté conducteur F47 20
Lève-vitre côté passager F48 20
Centrale des capteurs de stationnement, autoradio, commandes au volant,
platine centrale de commandes, platine gauche de commandes, platine
auxiliaire, centrale coupe-batterie (+ clé)F49 5
Commande climatiseur, centrale direction assistée, feux de recul, capteur d'eau
filtre à gazole, débitmètre, chronotachygraphe (+ clé)F51 5
Combiné de bord (+ batterie) F53 7,5
223

BATTERIE
La batterie du véhicule est de type à «
Entretien réduit»:encondition normale
d’utilisation, elle ne demande pas de
remplissage de l’électrolyte avec de
l’eau distillée.
Un contrôle périodique, exécuté
exclusivement par le Réseau
Après-vente Fiat ou le personnel
qualifié, est de toute façon nécessaire
pour en vérifier l'efficacité.
La batterie est située à l'intérieur de
l'habitacle, devant le pédalier. Pour
y accéder, retirer le carter de protection.
189) 190)
REMPLACEMENT DE LA
BATTERIE
En cas de besoin, la batterie doit être
remplacée par une autre batterie
d'origine présentant les mêmes
caractéristiques.
En cas de remplacement par une
batterie ayant des caractéristiques
différentes, les échéances d'entretien
prévues par le « Plan d'entretien
programmé » ne sont plus valables.
Pour l'entretien de la batterie, se
conformer strictement aux indications
fournies par le Fabricant.
52) 53)
191) 192)
4)
CONSEILS UTILES POUR
PROLONGER LA DURÉE
DE VIE DE LA BATTERIE
Pour éviter que la batterie ne se
décharge rapidement et pour en
préserver la fonctionnalité, suivre
scrupuleusement les indications
suivantes :
❒quand on gare le véhicule, s'assurer
que les portes, le capot et les volets
soient bien fermés pour éviter que les
lumières des plafonniers ne restent
allumées à l'intérieur de l'habitacle ;
❒éteindre les lumières des plafonniers
intérieurs : de toute façon le véhicule
est équipé d’un système de coupure
automatique des lumières intérieures ;
❒moteur éteint, éviter de laisser
certains dispositifs allumés trop
longtemps (par ex. autoradio, feux de
détresse, etc.) ;
❒avant toute intervention sur
l'équipement électrique, débrancher
le câble du pôle négatif de la batterie
en agissant sur la borne ad hoc ;
❒serrer les bornes de la batterie à
fond.ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir mis la
clé de contact sur STOP et après avoir
fermé la porte côté conducteur. Au
rebranchement suivant de l'alimentation
électrique de la batterie, s'assurer que
la clé de contact soit sur STOP et
que la porte côté conducteur
soit fermée.
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieur à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.
Elle est aussi plus exposée au risque
de gel (qui peut se produire même
à -10 °C).
En cas d'immobilisation prolongée, voir
le paragraphe « Inactivité prolongée
du véhicule », chapitre « Démarrage et
conduite ».
245

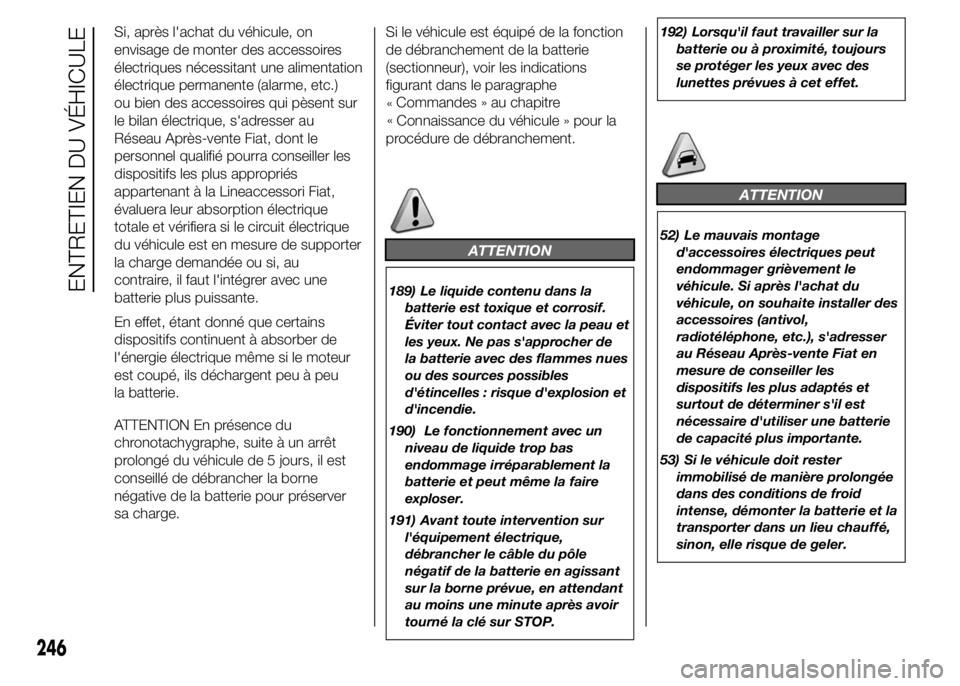

Si, après l'achat du véhicule, on
envisage de monter des accessoires
électriques nécessitant une alimentation
électrique permanente (alarme, etc.)
ou bien des accessoires qui pèsent sur
le bilan électrique, s'adresser au
Réseau Après-vente Fiat, dont le
personnel qualifié pourra conseiller les
dispositifs les plus appropriés
appartenant à la Lineaccessori Fiat,
évaluera leur absorption électrique
totale et vérifiera si le circuit électrique
du véhicule est en mesure de supporter
la charge demandée ou si, au
contraire, il faut l'intégrer avec une
batterie plus puissante.
En effet, étant donné que certains
dispositifs continuent à absorber de
l'énergie électrique même si le moteur
est coupé, ils déchargent peu à peu
la batterie.
ATTENTION En présence du
chronotachygraphe, suite à un arrêt
prolongé du véhicule de 5 jours, il est
conseillé de débrancher la borne
négative de la batterie pour préserver
sa charge.Si le véhicule est équipé de la fonction
de débranchement de la batterie
(sectionneur), voir les indications
figurant dans le paragraphe
Commandes » au chapitre
Connaissance du véhicule » pour la
procédure de débranchement.
ATTENTION
189) Le liquide contenu dans la
batterie est toxique et corrosif.
Éviter tout contact avec la peau et
les yeux. Ne pas s'approcher de
la batterie avec des flammes nues
ou des sources possibles
d'étincelles : risque d'explosion et
d'incendie.
190) Le fonctionnement avec un
niveau de liquide trop bas
endommage irréparablement la
batterie et peut même la faire
exploser.
191) Avant toute intervention sur
l'équipement électrique,
débrancher le câble du pôle
négatif de la batterie en agissant
sur la borne prévue, en attendant
au moins une minute après avoir
tourné la clé sur STOP.192) Lorsqu'il faut travailler sur la
batterie ou à proximité, toujours
se protéger les yeux avec des
lunettes prévues à cet effet.
ATTENTION
52) Le mauvais montage
d'accessoires électriques peut
endommager grièvement le
véhicule. Si après l'achat du
véhicule, on souhaite installer des
accessoires (antivol,
radiotéléphone, etc.), s'adresser
au Réseau Après-vente Fiat en
mesure de conseiller les
dispositifs les plus adaptés et
surtout de déterminer s'il est
nécessaire d'utiliser une batterie
de capacité plus importante.
53) Si le véhicule doit rester
immobilisé de manière prolongée
dans des conditions de froid
intense, démonter la batterie et la
transporter dans un lieu chauffé,
sinon, elle risque de geler.
246
