2015 FIAT DUCATO display

FUNKTIONSSTÖRUNGEN
Bei Funktionsstörungen schaltet sich das
System Start&Stop ab. Der Fahrer wird
über ein Symbol
und eine Mitteilung
auf dem Display über den Fehler
informiert. In diesem Fall wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
STILLSTAND DES
FAHRZEUGES
Im Falle eines längeren Stillstands des
Fahrzeuges ist es sehr wichtig, die
elektrische Batterieversorgung richtig zu
unterbrechen. Der Vorgang erfolgt durch
Trennen des Steckverbinders A Abb.
134 (durch Betätigung der Taste B) vom
Batterieladezustandssensor C, der am
Minuspol D der Batterie installiert ist.
Dieser Sensor darf nie vom Pol getrennt
werden, außer wenn die Batterie
ausgetauscht wird.
87) 88)
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen
wird, immer mindestens 1 Minute warten,
bevor der Zündschlüssel auf STOP
gebracht wird.NOTSTART
89)
Bei einem Notstart Abb. 135 mit einer
Hilfsbatterie niemals das Minuskabel (-)
der Hilfsbatterie an den Minuspol C der
Batterie dieses Fahrzeugs, sondern an
einen Massepunkt am Motor/Getriebe
anschließen (das Verfahren für den
Anschluss der Kabel ausführen, das im
Abschnitt „Motorstart mit Hilfsbatterie" im
Kapitel „Im Notfall" beschrieben ist).
ZUR BEACHTUNG
18) Falls der Komfort der
Klimaanlage genutzt werden soll,
kann das Start&Stop-System
deaktiviert werden, um eine
ununterbrochene Funktion der
Klimaanlage zu nutzen.
ZUR BEACHTUNG
87) Beim Verlassen des Fahrzeugs
muss der Zündschlüssel immer
abgezogen werden oder in
Stellung STOP stehen. Beim
Tanken muss sichergestellt
werden, dass der Motor abgestellt
wurde und der Zündschlüssel in
Stellung STOP steht.
88) Für den Austausch der Batterie
wenden Sie sich bitte immer an
das Fiat-Kundendienstnetz. Die
Batterie gegen eine des gleichen
Typs (L6 105Ah/850A) und mit den
gleichen Eigenschaften
austauschen.
134F1A0137
135F1A0138
104
KENNTNIS DES FAHRZEUGES

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert alle
nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE .....................112
DISPLAY ........................................116
TRIP COMPUTER ...........................126
KONTROLLLEUCHTEN UND
MELDUNGEN .................................128
- UNGENÜGENDE
BREMSFLÜSSIGKEIT/HANDBREMSE
ANGEZOGEN ..................................... 128
- EBD DEFEKT ................................... 129
- AIRBAG DEFEKT ............................. 129
- SICHERHEITSGURTE NICHT
ANGESCHNALLT ............................... 130
- ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT ............... 131
- UNZUREICHENDE
BATTERIELADUNG ............................ 131
- UNZUREICHENDER
MOTORÖLDRUCK ............................. 132
-VERSCHLISSENES MOTORÖL ......... 132
-UNVOLLSTÄNDIGES SCHLIESSEN
DER TÜREN / DES LADERAUMES ..... 132
- FEHLBETRIEB DER
SERVOLENKUNG .............................. 133
-FEHLBETRIEB DER
SELBSTREGELNDEN
AUFHÄNGUNGEN .............................. 133
- EOBD-SYSTEM/EINSPRITZUNG
DEFEKT .............................................. 135
- ABS DEFEKT ................................... 136
-KRAFTSTOFFRESERVE .................... 136
- GLÜHKERZEN/DEFEKT BEI
KERZENVORWÄRMUNG ................... 137
- WASSER IM DIESELFILTER ............. 137
-WEGFAHRSPERRE FIAT-CODE
DEFEKT .............................................. 138
- NEBELSCHLUSSLEUCHTEN ........... 138
-ALLGEMEINE FEHLERMELDUNG .... 139-REINIGUNG DPF (PARTIKELFILTER)
LÄUFT ................................................ 140
-BREMSBELÄGE ABGENUTZT .......... 141
-DRIVING ADVISOR ........................... 142
- REIFENDRUCKKONTROLLSYSTEM
T.P.M.S. .............................................. 143
- ABBLENDLICHT .............................. 144
- FOLLOW ME HOME ........................ 144
- FAHRTRICHTUNGSANZEIGER
LINKS ................................................. 144
- FAHRTRICHTUNGSANZEIGER
RECHTS ............................................. 145
-NEBELSCHEINWERFER ................... 145
- CRUISE CONTROL .......................... 145
-SPEED LIMITER ................................ 146
- AUTOMATISCHES FERNLICHT ....... 146
- FERNLICHTER ................................. 146
-STÖRUNG AUSSENBELEUCHTUNG
............................................................ 147
-STÖRUNG DES BREMSLICHTS ....... 147
-FEHLBETRIEB DES
FERNLICHTAUTOMATS ..................... 148
-MÖGLICHE GLATTEISBILDUNG AUF
DER STRASSE ................................... 148
-GRENZGESCHWINDIGKEIT
ÜBERSCHRITTEN .............................. 148
-PROGRAMMIERTE WARTUNG ......... 149
-FEHLER IM DRIVING
ADVISOR-SYSTEM ............................ 149
-FEHLBETRIEB DER TRAFFIC SIGN
RECOGNITION ................................... 150
-EINGESCHRÄNKTE REICHWEITE .... 150
-AKTIVIERUNG/DEAKTIVIERUNG DES
SYSTEMS START&STOP ................... 150
-START&STOP-FEHLER ..................... 151
111

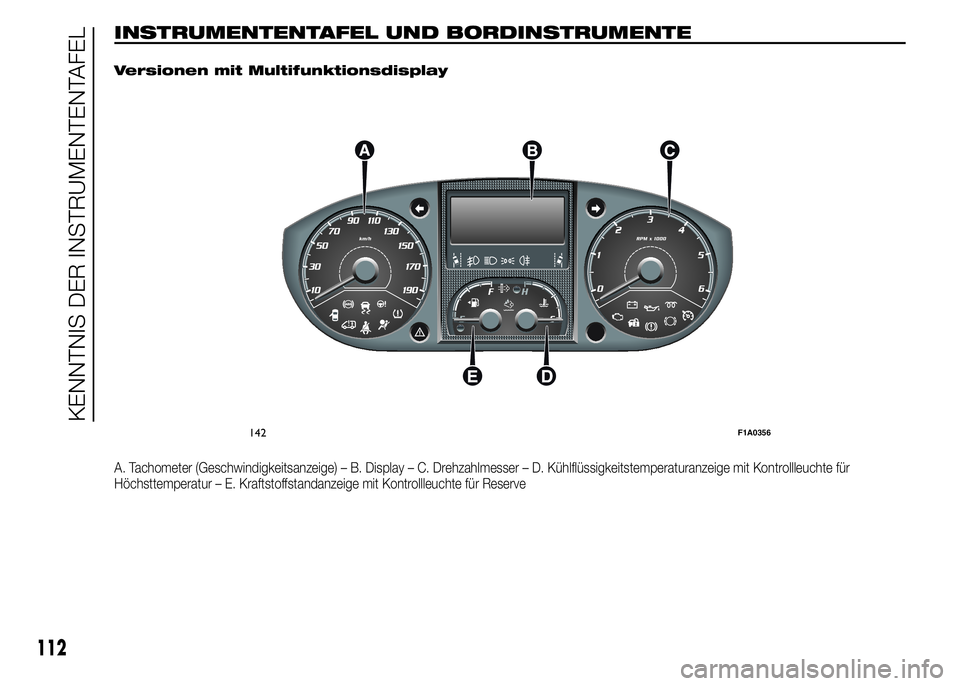

INSTRUMENTENTAFEL UND BORDINSTRUMENTE.
Versionen mit Multifunktionsdisplay
A. Tachometer (Geschwindigkeitsanzeige) – B. Display – C. Drehzahlmesser – D. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für
Höchsttemperatur – E. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
142F1A0356
112
KENNTNIS DER INSTRUMENTENTAFEL

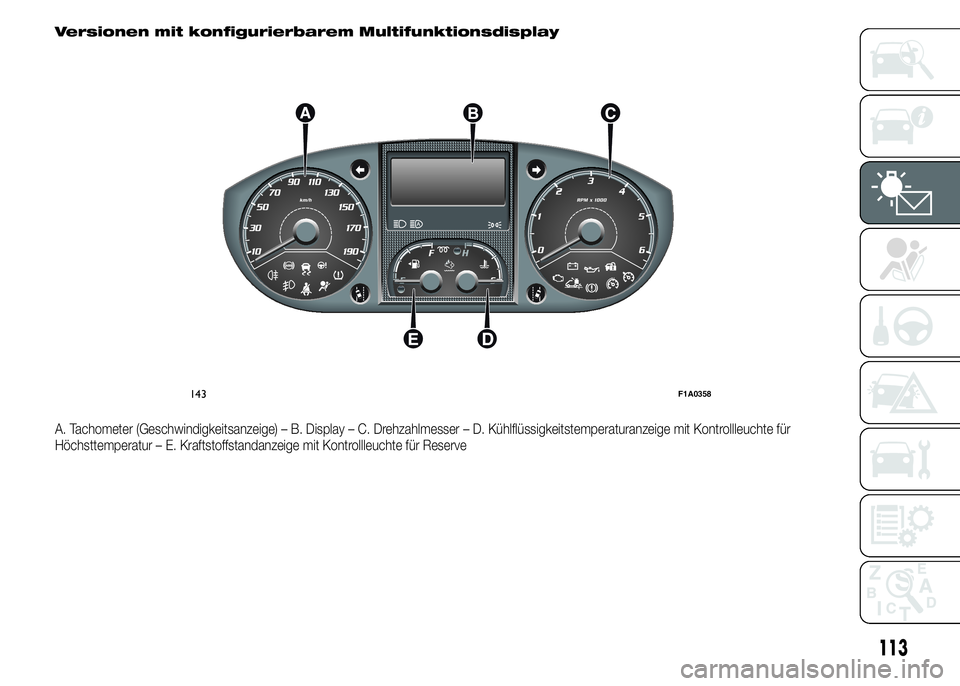

Versionen mit konfigurierbarem Multifunktionsdisplay
A. Tachometer (Geschwindigkeitsanzeige) – B. Display – C. Drehzahlmesser – D. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für
Höchsttemperatur – E. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
143F1A0358
113

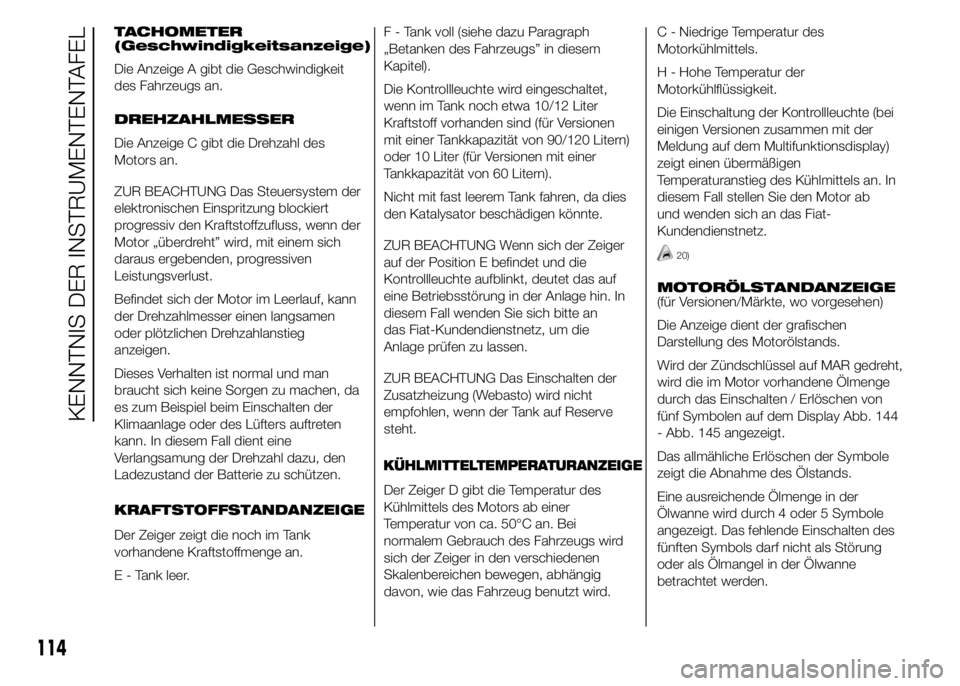

TACHOMETER
(Geschwindigkeitsanzeige)
Die Anzeige A gibt die Geschwindigkeit
des Fahrzeugs an.
DREHZAHLMESSER
Die Anzeige C gibt die Drehzahl des
Motors an.
ZUR BEACHTUNG Das Steuersystem der
elektronischen Einspritzung blockiert
progressiv den Kraftstoffzufluss, wenn der
Motor „überdreht” wird, mit einem sich
daraus ergebenden, progressiven
Leistungsverlust.
Befindet sich der Motor im Leerlauf, kann
der Drehzahlmesser einen langsamen
oder plötzlichen Drehzahlanstieg
anzeigen.
Dieses Verhalten ist normal und man
braucht sich keine Sorgen zu machen, da
es zum Beispiel beim Einschalten der
Klimaanlage oder des Lüfters auftreten
kann. In diesem Fall dient eine
Verlangsamung der Drehzahl dazu, den
Ladezustand der Batterie zu schützen.
Der Zeiger zeigt die noch im Tank
vorhandene Kraftstoffmenge an.
E - Tank leer.F - Tank voll (siehe dazu Paragraph
„Betanken des Fahrzeugs” in diesem
Kapitel).
Die Kontrollleuchte wird eingeschaltet,
wenn im Tank noch etwa 10/12 Liter
Kraftstoff vorhanden sind (für Versionen
mit einer Tankkapazität von 90/120 Litern)
oder 10 Liter (für Versionen mit einer
Tankkapazität von 60 Litern).
Nicht mit fast leerem Tank fahren, da dies
den Katalysator beschädigen könnte.
ZUR BEACHTUNG Wenn sich der Zeiger
auf der Position E befindet und die
Kontrollleuchte aufblinkt, deutet das auf
eine Betriebsstörung in der Anlage hin. In
diesem Fall wenden Sie sich bitte an
das Fiat-Kundendienstnetz, um die
Anlage prüfen zu lassen.
ZUR BEACHTUNG Das Einschalten der
Zusatzheizung (Webasto) wird nicht
empfohlen, wenn der Tank auf Reserve
steht.
Der Zeiger D gibt die Temperatur des
Kühlmittels des Motors ab einer
Temperatur von ca. 50°C an. Bei
normalem Gebrauch des Fahrzeugs wird
sich der Zeiger in den verschiedenen
Skalenbereichen bewegen, abhängig
davon, wie das Fahrzeug benutzt wird.C - Niedrige Temperatur des
Motorkühlmittels.
H - Hohe Temperatur der
Motorkühlflüssigkeit.
Die Einschaltung der Kontrollleuchte (bei
einigen Versionen zusammen mit der
Meldung auf dem Multifunktionsdisplay)
zeigt einen übermäßigen
Temperaturanstieg des Kühlmittels an. In
diesem Fall stellen Sie den Motor ab
und wenden sich an das Fiat-
Kundendienstnetz.
20)
MOTORÖLSTANDANZEIGE
(für Versionen/Märkte, wo vorgesehen)
Die Anzeige dient der grafischen
Darstellung des Motorölstands.
Wird der Zündschlüssel auf MAR gedreht,
wird die im Motor vorhandene Ölmenge
durch das Einschalten / Erlöschen von
fünf Symbolen auf dem Display Abb. 144
- Abb. 145 angezeigt.
Das allmähliche Erlöschen der Symbole
zeigt die Abnahme des Ölstands.
Eine ausreichende Ölmenge in der
Ölwanne wird durch 4 oder 5 Symbole
angezeigt. Das fehlende Einschalten des
fünften Symbols darf nicht als Störung
oder als Ölmangel in der Ölwanne
betrachtet werden.
114
KENNTNIS DER INSTRUMENTENTAFEL
KRAFTSTOFFSTANDANZEIGE
KÜHLMITTELTEMPERATURANZEIGE

Sobald der Ölstand unter das
vorgesehene Mindestniveau sinkt,
erscheint auf dem Display die
entsprechende Meldung über den
Mindestölstand und die Notwendigkeit, Öl
nachzufüllen.ZUR BEACHTUNG Um die richtige
Ölmenge zu ermitteln, prüfen Sie den
Ölstand immer mit den Markierungen am
Ölpeilstab (siehe Abschnitt „Kontrolle
der Füllstände” im Kapitel „Wartung und
Pflege”).
Nach einigen Sekunden verschwindet die
Anzeige der für die Ölmenge stehenden
Symbole und:
❒wenn bald eine programmierte
Wartung fällig ist, wird die noch
verbleibende Entfernung angezeigt,
begleitet durch das Aufleuchten
des Symbols õ auf dem Display.
Wenn die Fälligkeit erreicht ist,
erscheint auf dem Display ein
entsprechender Hinweis.
❒Danach erscheint auf dem Display
die noch fehlende Entfernung bis
zum nächsten Ölwechsel, wenn der
Termin für den Ölwechsel kurz
bevorsteht. Wenn der Termin erreicht
wurde, erscheint auf dem Display
ein entsprechender Hinweis.
ZUR BEACHTUNG
20) Befindet sich der
Temperaturzeiger der
Motorkühlflüssigkeit im roten
Bereich, stellen Sie bitte sofort
den Motor ab und wenden sich an
den Fiat-Kundendienst.

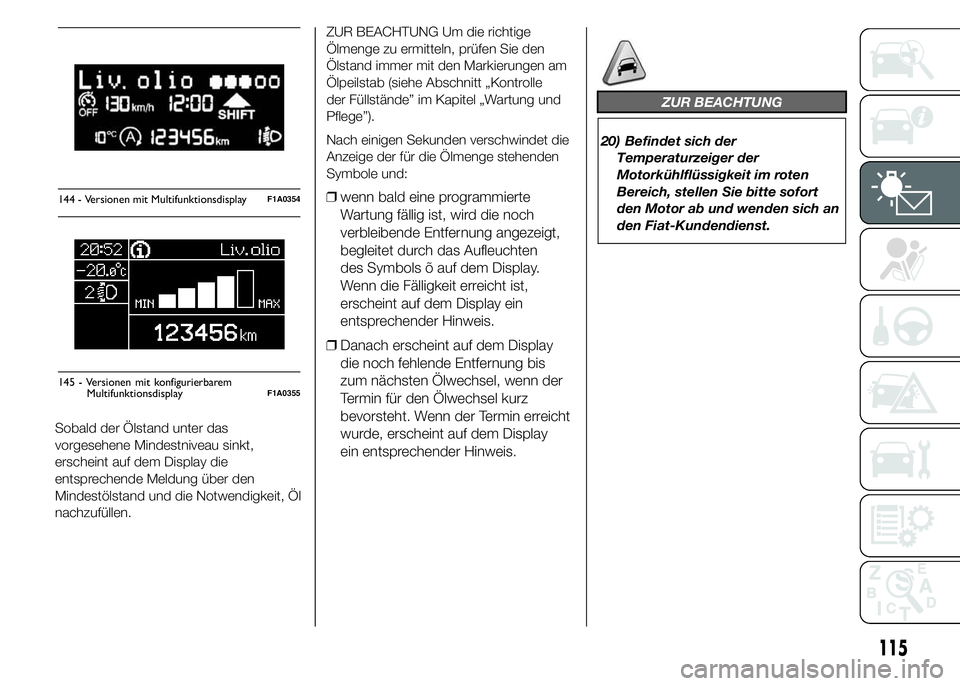

144 - Versionen mit MultifunktionsdisplayF1A0354
Liv.olio
MAX MIN
145 - Versionen mit konfigurierbaremF1A0355
115
Multifunktionsdisplay

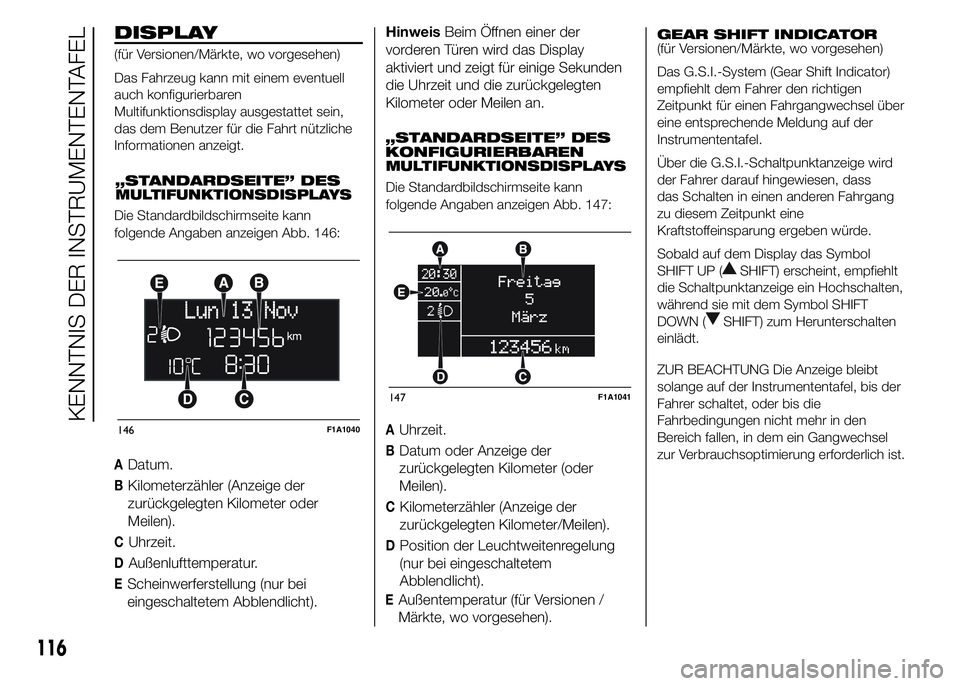

DISPLAY
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug kann mit einem eventuell
auch konfigurierbaren
Multifunktionsdisplay ausgestattet sein,
das dem Benutzer für die Fahrt nützliche
Informationen anzeigt.
Die Standardbildschirmseite kann
folgende Angaben anzeigen Abb. 146:
ADatum.
BKilometerzähler (Anzeige der
zurückgelegten Kilometer oder
Meilen).
CUhrzeit.
DAußenlufttemperatur.
EScheinwerferstellung (nur bei
eingeschaltetem Abblendlicht).HinweisBeim Öffnen einer der
vorderen Türen wird das Display
aktiviert und zeigt für einige Sekunden
die Uhrzeit und die zurückgelegten
Kilometer oder Meilen an.
Die Standardbildschirmseite kann
folgende Angaben anzeigen Abb. 147:
AUhrzeit.
BDatum oder Anzeige der
zurückgelegten Kilometer (oder
Meilen).
CKilometerzähler (Anzeige der
zurückgelegten Kilometer/Meilen).
DPosition der Leuchtweitenregelung
(nur bei eingeschaltetem
Abblendlicht).
EAußentemperatur (für Versionen /
Märkte, wo vorgesehen).
GEAR SHIFT INDICATOR
(für Versionen/Märkte, wo vorgesehen)
Das G.S.I.-System (Gear Shift Indicator)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel über
eine entsprechende Meldung auf der
Instrumententafel.
Über die G.S.I.-Schaltpunktanzeige wird
der Fahrer darauf hingewiesen, dass
das Schalten in einen anderen Fahrgang
zu diesem Zeitpunkt eine
Kraftstoffeinsparung ergeben würde.
Sobald auf dem Display das Symbol
SHIFT UP (
SHIFT) erscheint, empfiehlt
die Schaltpunktanzeige ein Hochschalten,
während sie mit dem Symbol SHIFT
DOWN (
SHIFT) zum Herunterschalten
einlädt.
ZUR BEACHTUNG Die Anzeige bleibt
solange auf der Instrumententafel, bis der
Fahrer schaltet, oder bis die
Fahrbedingungen nicht mehr in den
Bereich fallen, in dem ein Gangwechsel
zur Verbrauchsoptimierung erforderlich ist.
146F1A1040
147F1A1041
116
KENNTNIS DER INSTRUMENTENTAFEL
„STANDARDSEITE” DESMULTIFUNKTIONSDISPLAYS
„STANDARDSEITE” DES
KONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS

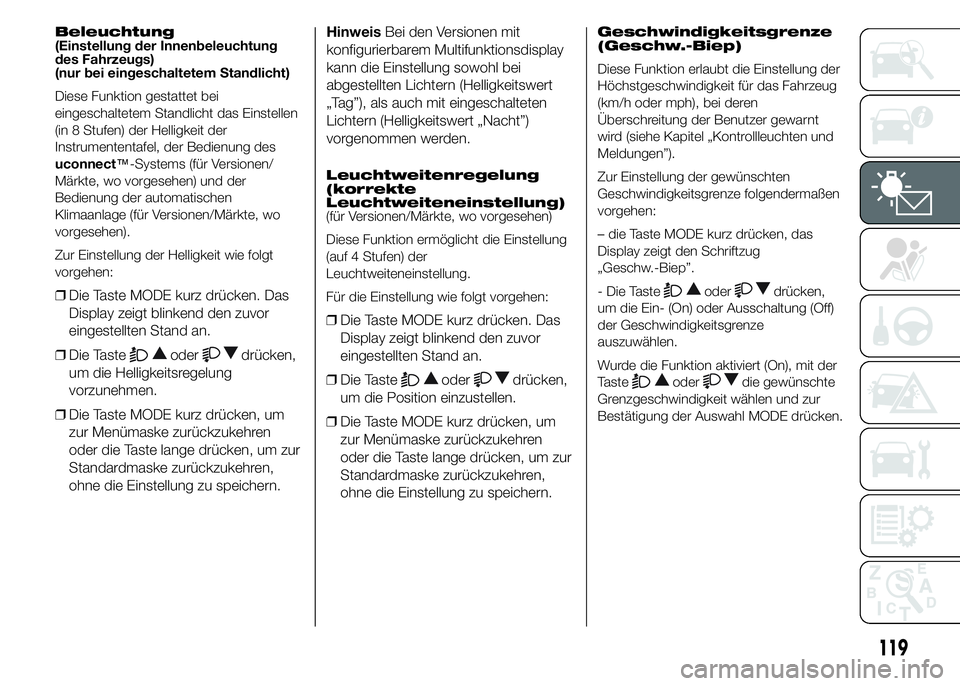

Beleuchtung
(Einstellung der Innenbeleuchtung
des Fahrzeugs)
(nur bei eingeschaltetem Standlicht)
Diese Funktion gestattet bei
eingeschaltetem Standlicht das Einstellen
(in 8 Stufen) der Helligkeit der
Instrumententafel, der Bedienung des
uconnect™-Systems (für Versionen/
Märkte, wo vorgesehen) und der
Bedienung der automatischen
Klimaanlage (für Versionen/Märkte, wo
vorgesehen).
Zur Einstellung der Helligkeit wie folgt
vorgehen:
❒Die Taste MODE kurz drücken. Das
Display zeigt blinkend den zuvor
eingestellten Stand an.
❒Die Taste
oderdrücken,
um die Helligkeitsregelung
vorzunehmen.
❒Die Taste MODE kurz drücken, um
zur Menümaske zurückzukehren
oder die Taste lange drücken, um zur
Standardmaske zurückzukehren,
ohne die Einstellung zu speichern.HinweisBei den Versionen mit
konfigurierbarem Multifunktionsdisplay
kann die Einstellung sowohl bei
abgestellten Lichtern (Helligkeitswert
„Tag”), als auch mit eingeschalteten
Lichtern (Helligkeitswert „Nacht”)
vorgenommen werden.
Leuchtweitenregelung
(korrekte
Leuchtweiteneinstellung)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die Einstellung
(auf 4 Stufen) der
Leuchtweiteneinstellung.
Für die Einstellung wie folgt vorgehen:
❒Die Taste MODE kurz drücken. Das
Display zeigt blinkend den zuvor
eingestellten Stand an.
❒Die Taste
oderdrücken,
um die Position einzustellen.
❒Die Taste MODE kurz drücken, um
zur Menümaske zurückzukehren
oder die Taste lange drücken, um zur
Standardmaske zurückzukehren,
ohne die Einstellung zu speichern.
Geschwindigkeitsgrenze
(Geschw.-Biep)
Diese Funktion erlaubt die Einstellung der
Höchstgeschwindigkeit für das Fahrzeug
(km/h oder mph), bei deren
Überschreitung der Benutzer gewarnt
wird (siehe Kapitel „Kontrollleuchten und
Meldungen”).
Zur Einstellung der gewünschten
Geschwindigkeitsgrenze folgendermaßen
vorgehen:
– die Taste MODE kurz drücken, das
Display zeigt den Schriftzug
„Geschw.-Biep”.
- Die Taste
oderdrücken,
um die Ein- (On) oder Ausschaltung (Off)
der Geschwindigkeitsgrenze
auszuwählen.
Wurde die Funktion aktiviert (On), mit der
Taste
oderdie gewünschte
Grenzgeschwindigkeit wählen und zur
Bestätigung der Auswahl MODE drücken.
119
