2015 FIAT DUCATO esp

Montage der Zugstange
mit Kugelkopf
1. Den Deckel vom Trägerrohr entfernen.
Bei ihrer Entnahme aus dem Laderaum ist
die Zugstange mit Kugelkopf
normalerweise in entsperrter Stellung.
Dies ist daran zu erkennen, dass das
Rädchen einen deutlichen Abstand zur
Zugstange aufweist, der einer 5 mm
breiten Ritze entspricht (siehe Abbildung)
und dass die rote Markierung des
Rädchens zur grünen Markierung der
Zugstange zeigt.
Bitte beachten Sie, dass die Zugstange
nur in diesem Zustand montiert werden
darf. Muss der Blockiermechanismus der
Zugstange vor der Montage oder zu
einem anderen Zeitpunkt entsperrt
werden, und sollte er zudem in gesperrter
Stellung sein, muss dieser Mechanismus
vorgeladen werden. Die gesperrte
Stellung kann daran erkannt werden, dass
die grüne Markierung des Rädchens mit
der grünen Markierung der Zugstange
übereinstimmt und dass das Rädchen
sich auf der Zugstange am Endanschlag
befindet, d.h. dass keine Ritze vorhanden
ist (siehe Abbildung).Der Blockiermechanismus wird wie folgt
vorgeladen: Bei steckendem Schlüssel
und offenem Schloss das Rädchen in
Pfeilrichtung herausziehen. Zum Vorladen
in Richtung des Pfeils b bis zum Anschlag
drehen. Die Ausrastlasche greift, und
der Blockiermechanismus bleibt in der
vorgeladenen Stellung, auch wenn das
Rädchen losgelassen wird. Um die
Zugstange zu montieren, muss diese in
das Trägerrohr mit dem Einsteckbolzen
eingeführt werden. Von unten einführen
und nach oben schieben. Der
Mechanismus wird dann automatisch
blockiert. Die Hände vom Rädchen
fernhalten, da dieses beim
Blockierungsvorgang dreht.
2. Um die Zugstange zu montieren, muss
diese in das Trägerrohr mit dem
Einsteckbolzen eingeführt werden. Von
unten einführen und nach oben schieben.
Der Mechanismus wird dann automatisch
blockiert. Die Hände vom Rädchen
fernhalten, da dieses beim
Blockierungsvorgang dreht.
3. Das Schloss schließen, und den
Schlüssel immer abziehen. Der Schlüssel
kann nicht abgezogen werden, wenn
das Schloss entsperrt ist. Die
Schutzkappe auf das Schloss aufsetzen.Ausbau der Zugstange
1. Die Schutzkappe des Schlosses
abziehen und auf den Griff des Schlüssels
drücken. Das Schloss mit dem Schlüssel
öffnen.
2. Die Zugstange gut festhalten, das
Rädchen in Pfeilrichtung herausziehen
und entsprechend der Richtung des Pfeils
b bis zum Anschlag drehen, so dass es
in der herausgezogenen Stellung
abgetrennt werden kann. Dann die
Zugstange aus dem Trägerrohr nehmen.
Das Rädchen kann nun losgelassen
werden. Es bleibt von selbst in der
entsperrten Stellung stehen.
3. Die Zugstange so im Laderaum
unterbringen, dass sie von anderem
Transportgut nicht beschmutzt oder
beschädigt wird.
4. Das Trägerrohr mit dem
entsprechenden Deckel schließen.
ZUR BEACHTUNG
37) Die Zugstande mit entfernbarem
Kugelkopf darf nur vom Hersteller
repariert oder
auseinandergenommen werden.
193

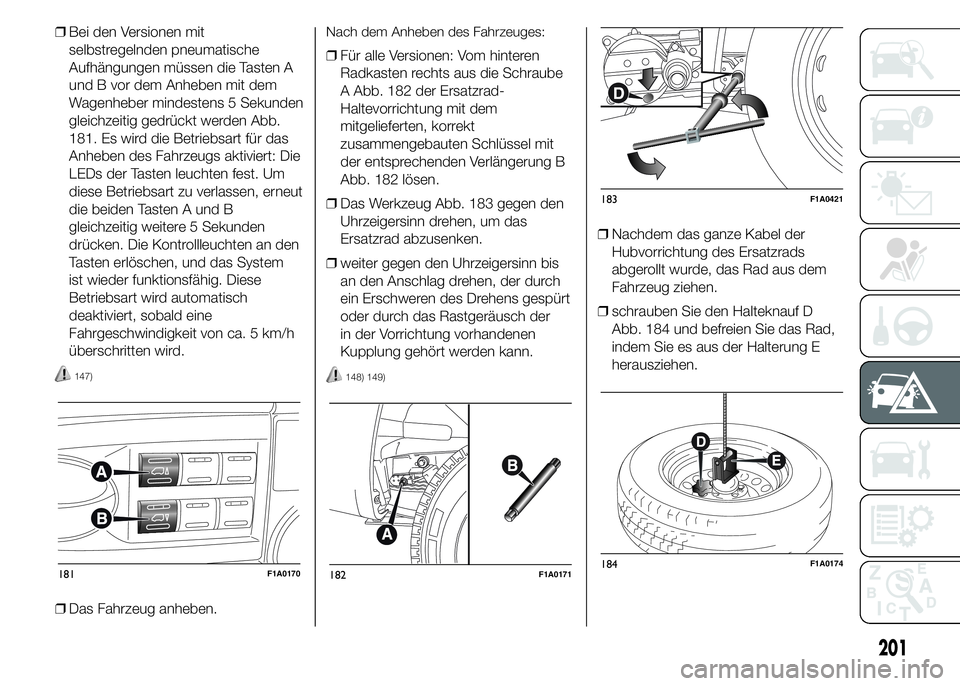

❒Bei den Versionen mit
selbstregelnden pneumatische
Aufhängungen müssen die Tasten A
und B vor dem Anheben mit dem
Wagenheber mindestens 5 Sekunden
gleichzeitig gedrückt werden Abb.
181. Es wird die Betriebsart für das
Anheben des Fahrzeugs aktiviert: Die
LEDs der Tasten leuchten fest. Um
diese Betriebsart zu verlassen, erneut
die beiden Tasten A und B
gleichzeitig weitere 5 Sekunden
drücken. Die Kontrollleuchten an den
Tasten erlöschen, und das System
ist wieder funktionsfähig. Diese
Betriebsart wird automatisch
deaktiviert, sobald eine
Fahrgeschwindigkeit von ca. 5 km/h
überschritten wird.
147)
❒Das Fahrzeug anheben.
Nach dem Anheben des Fahrzeuges:
❒Für alle Versionen: Vom hinteren
Radkasten rechts aus die Schraube
A Abb. 182 der Ersatzrad-
Haltevorrichtung mit dem
mitgelieferten, korrekt
zusammengebauten Schlüssel mit
der entsprechenden Verlängerung B
Abb. 182 lösen.
❒Das Werkzeug Abb. 183 gegen den
Uhrzeigersinn drehen, um das
Ersatzrad abzusenken.
❒weiter gegen den Uhrzeigersinn bis
an den Anschlag drehen, der durch
ein Erschweren des Drehens gespürt
oder durch das Rastgeräusch der
in der Vorrichtung vorhandenen
Kupplung gehört werden kann.
148) 149)
❒Nachdem das ganze Kabel der
Hubvorrichtung des Ersatzrads
abgerollt wurde, das Rad aus dem
Fahrzeug ziehen.
❒schrauben Sie den Halteknauf D
Abb. 184 und befreien Sie das Rad,
indem Sie es aus der Halterung E
herausziehen.
181F1A0170182F1A0171
183F1A0421
184F1A0174
201

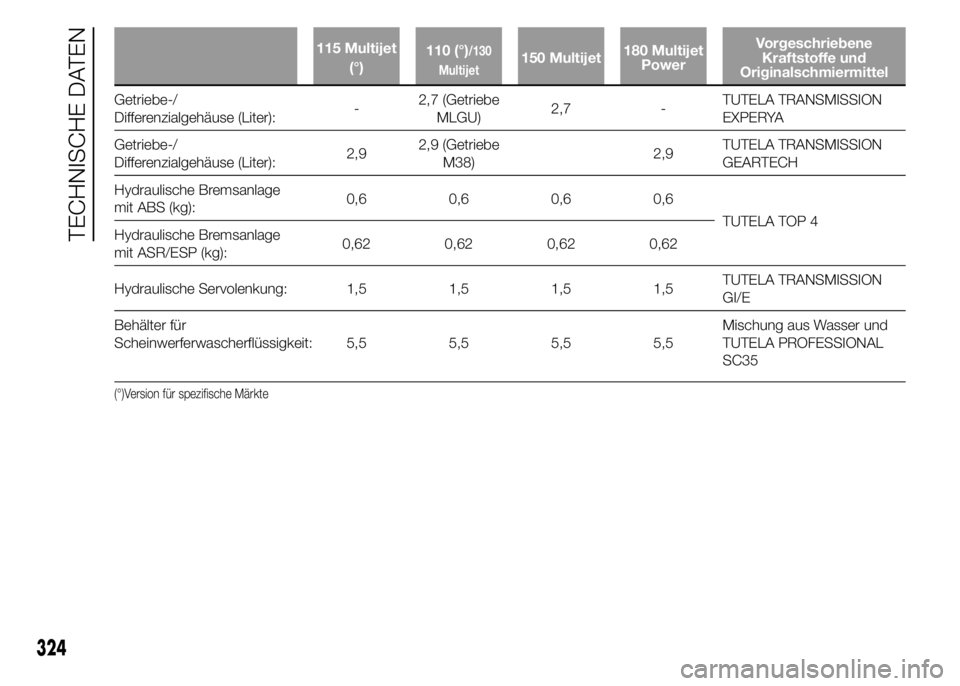

115 Multijet
(°)110 (°)/130
Multijet150 Multijet180 Multijet
PowerVorgeschriebene
Kraftstoffe und
Originalschmiermittel
Getriebe-/
Differenzialgehäuse (Liter):-2,7 (Getriebe
MLGU)2,7 -TUTELA TRANSMISSION
EXPERYA
Getriebe-/
Differenzialgehäuse (Liter):2,92,9 (Getriebe
M38)2,9TUTELA TRANSMISSION
GEARTECH
Hydraulische Bremsanlage
mit ABS (kg):0,6 0,6 0,6 0,6
TUTELA TOP 4
Hydraulische Bremsanlage
mit ASR/ESP (kg):0,62 0,62 0,62 0,62
Hydraulische Servolenkung: 1,5 1,5 1,5 1,5TUTELA TRANSMISSION
GI/E
Behälter für
Scheinwerferwascherflüssigkeit: 5,5 5,5 5,5 5,5Mischung aus Wasser und
TUTELA PROFESSIONAL
SC35
(°)Version für spezifische Märkte
324
TECHNISCHE DATEN
