2015 FIAT DUCATO BASE CAMPER startování

STARTOVÁNÍ
MOTORU
Vozidlo je vybaveno elektronickým
zařízením blokování motoru. Pokud se
motor nedá nastartovat, postupujte
podle pokynů uvedených v oddíle
"Soustava Fiat CODE" v kapitole
"Seznámení s vozidlem".
27) 28)
129)
POSTUP
Postupujte takto:
❒zatáhněte parkovací brzdu;
❒řadicí páku přestavte na neutrál;
❒klíček v zapalování otočte na MAR:
na přístrojové desce se rozsvítí
kontrolky
a;
❒vyčkejte, až kontrolky
a
zhasnou, což se stane tím
rychleji, čím teplejší je motor;
❒sešlápněte spojkový pedál až na
podlahu bez sešlápnutí pedálu
akcelerace;
❒otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile zhasne
kontrolka
. Příliš dlouhou
prodlevou vychladnou žhavicí svíčky.
Jakmile motor naskočí, uvolněte klíček.Pokud motor nenaskočí na první pokus,
je třeba otočit klíček zpět do polohy
STOP, a až pak zopakovat postup
startování motoru.
Pokud se s klíčkem na MAR rozsvítí na
přístrojové desce kontrolka
,
doporučujeme přetočit klíček zpět na
polohu STOP a pak znovu na MAR;
pokud kontrolka zůstane svítit, zkuste
motor nastartovat dalšími klíčky od
vozidla.
UPOZORNĚNÍ Jestliže se kontrolka
na přístrojové desce nepřerušovaně
rozsvítí, obraťte se bez prodlení na
autorizovaný servis Fiat.
UPOZORNĚNÍ S vypnutým motorem
nenechávejte klíček zapalování v poloze
MAR.
29)
ZAHŘÁTÍ MOTORU PO
NASTARTOVÁNÍ
Postupujte takto:
❒Pomalu se rozjeďte s motorem ve
středních otáčkách bez prudkých
akcelerací;
❒Při prvních kilometrech nechtějte od
vozidla nejvyšší výkony.
Doporučujeme počkat, až se ručička
teploměru chladicí kapaliny začne
hýbat.
30) 31)
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček
zapalování do polohy STOP
32) 33)
UPOZORNĚNÍ
27) Doporučujeme nepožadovat
během prvních kilometrů od
vozidla nejvyšší výkony (například
prudkou akceleraci, dlouhou jízdu
v nejvyšších otáčkách, nadměrně
prudké brzdění, atd.)
28) S vypnutým motorem
nenechávejte klíček zapalování v
poloze MAR, aby se zbytečným
odběrem proudu nevybíjela
baterie.
29) Rozsvícení a blikání kontrolky
po dobu 60 sekund od
nastartování motoru nebo při
dlouhém startování signalizuje
poruchu systému žhavení svíček.
Jestliže motor naskočí, lze s
vozidlem normálně jezdit, ale je
třeba se co nejdříve obrátit na
autorizovaný servis Fiat.
164
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

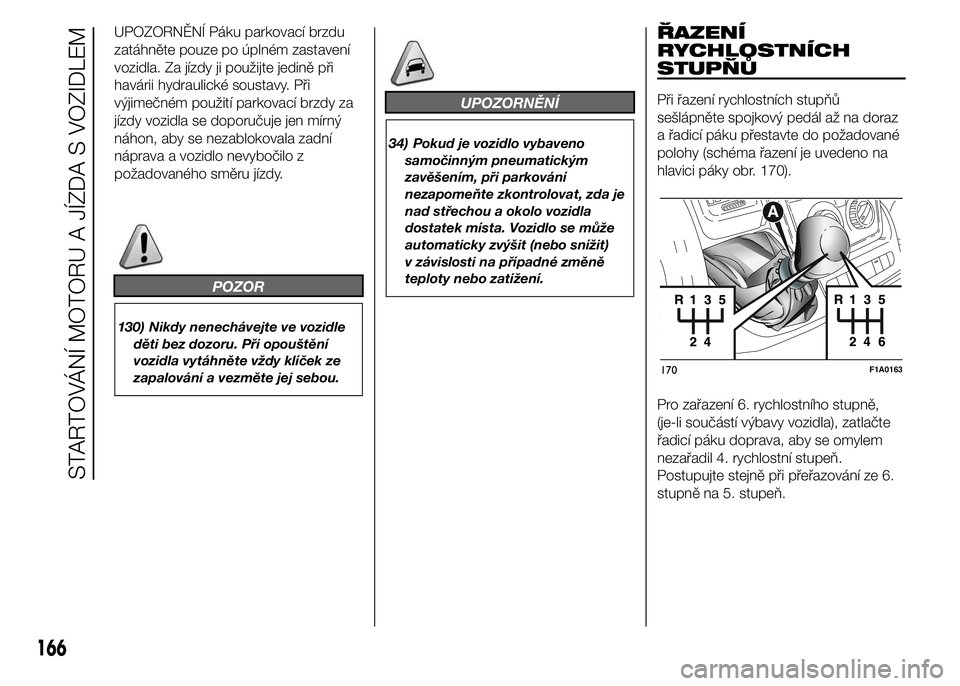

UPOZORNĚNÍ Páku parkovací brzdu
zatáhněte pouze po úplném zastavení
vozidla. Za jízdy ji použijte jedině při
havárii hydraulické soustavy. Při
výjimečném použití parkovací brzdy za
jízdy vozidla se doporučuje jen mírný
náhon, aby se nezablokovala zadní
náprava a vozidlo nevybočilo z
požadovaného směru jízdy.
POZOR
130) Nikdy nenechávejte ve vozidle
děti bez dozoru. Při opouštění
vozidla vytáhněte vždy klíček ze
zapalování a vezměte jej sebou.
UPOZORNĚNÍ
34) Pokud je vozidlo vybaveno
samočinným pneumatickým
zavěšením, při parkování
nezapomeňte zkontrolovat, zda je
nad střechou a okolo vozidla
dostatek místa. Vozidlo se může
automaticky zvýšit (nebo snížit)
v závislosti na případné změně
teploty nebo zatížení.
ŘAZENÍ
RYCHLOSTNÍCH
STUPŇŮ
Při řazení rychlostních stupňů
sešlápněte spojkový pedál až na doraz
a řadicí páku přestavte do požadované
polohy (schéma řazení je uvedeno na
hlavici páky obr. 170).
Pro zařazení 6. rychlostního stupně,
(je-li součástí výbavy vozidla), zatlačte
řadicí páku doprava, aby se omylem
nezařadil 4. rychlostní stupeň.
Postupujte stejně při přeřazování ze 6.
stupně na 5. stupeň.
170F1A0163
166
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

❒nezapomínejte rovněž, že hmotnost
nákladu ovlivňuje dynamické
vlastnosti vozidla: prodlužuje se
brzdná dráha zejména při jízdě
vysokou rychlostí.
UPOZORNĚNÍ
36) Výše uvedené mezní hodnoty je
nutno řádně dodržovat: V
ŽÁDNÉM PŘÍPADĚ NESMĚJÍ BÝT
PŘEKROČENY. Zejména se
ujistěte, za nejsou překročeno
maximální povolené zatížení
přední ani zadní nápravy
rozložením nákladu ve vozidle
(zejména v případě vozidla se
speciální výbavou).
POZOR
132) Nerovnostmi silničního povrchu
a prudkým brzděním může dojít k
nenadálému přesunu nákladu
ve vozidle, v důsledku čehož je
vystaven nebezpečí řidič i ostatní
osádka vozidla. Před vyjetím
náklad řádně upevněte pomocí
úchytů v podlaze; pro uvázání
nákladu použijte kovová lana,
popruhy nebo řemeny vhodné
pevnosti v zavilosti na hmotnosti
upevňovaného nákladu.
133) Jestliže vozidlo stojí v prudkém
kopci nebo na šikmině, při
otevření zadních dveří nebo
postranních dveří může náklad,
který není řádně upevněn,
vypadnou neřízeně ven.
134) Jestliže přepravujete rezervní
kanystr s palivem, dodržujte
platné předpisy a používejte
pouze kanystr schváleného typu,
který upevněte pomocí
upevňovacích ok nákladu.
Nicméně i tak se při případné
nehodě zvyšuje nebezpečí požáru.
ÚSPORA PALIVA
Uvádíme užitečná doporučení, jak snížit
spotřebu paliva a emise CO2 a jiných
škodlivin (oxidů dusíku, nespálených
uhlovodíků, pevných částic, atd...)
ZÁKLADNÍ DOPORUČENÍ
Na spotřebu paliva mají vlivy následující
faktory:
Údržba vozidla
Věnujte údržbě řádnou pozornost a
nechejte provést všechny kontroly
a seřízení dle “Plánu údržby”.
Pneumatiky
Pravidelně kontrolujte tlak v
pneumatikách, a to nejméně jednou za
měsíc. Příliš nízký tlak v pneumatikách
vede ke zvýšení spotřeby pohonných
hmot, protože je vyšší valivý odpor
pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozidla (zejména
v městském provozu) má vliv na
spotřebu paliva a na stabilitu vozidla.
168
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

Střešní nosiče / střešní
nosiče lyží
Ze střechy sundejte nosiče nákladu či
nosiče lyží, pokud je již nebudete
používat. Tato příslušenství zvyšují
aerodynamický odpor vozidla a tím i
spotřebu paliva. Pro přepravu
objemných nákladů použijte raději
přípojné vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze
po nezbytně nutnou dobu. Vyhřívání
zadního okna, přídavné světlomety,
stírače oken či ventilátor topení mají
vysokou spotřebu energie a při zvýšení
požadavku na odběr proudu se zvyšuje
i spotřeba pohonných hmot (až o 25
% při jízdě ve městě).
Klimatizace
Provoz klimatizace zvyšuje spotřebu (v
průměru až o 20 %). Pokud to venkovní
teplota dovolí, používejte jen ventilaci.
Aerodynamické doplňky
Použití neschválených
aerodynamických doplňků může vést
ke zhoršení aerodynamického chování
vozu a ke zvýšení spotřeby pohonných
hmot.STYL JÍZDY
Na spotřebu paliva mají vliv následující
hlavní jízdní styly:
Spuštění (startování)
Nezahřívejte motor se stojícím
vozidlem, a to ani chodem naprázdno,
ani vyššími otáčkami: motor by se
zahříval pomaleji a zvýšila by se
spotřeba paliva. Je proto vhodné
okamžitě se pomalu rozjet a nevytáčet
motor do vysokých otáček: motor se
zahřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před
vypnutím motoru nevytáčejte motor do
otáček sešlapováním pedálu
akcelerace. Tzv. meziplyn je u
moderních vozidel zcela zbytečný, navíc
se zvyšuje spotřeba pohonných hmot i
škodlivé emise.
Řazení rychlostních
stupňů
Jakmile to dopravní situace a jízdní
trasa umožní, zařaďte vyšší stupeň.
Zařazením nižšího stupně za účelem
"brilantní" akcelerace se zvyšuje
spotřeba paliva.Ke zvýšení spotřeby pohonných hmot,
emisí a opotřebení motoru vede i
nevhodné řazení.
Max. rychlost
Se zvyšující se rychlostí se podstatně
zvyšuje i spotřeba pohonných hmot.
Udržujte dle možností konstantní
rychlost, zbytečně nebrzděte
ani neakcelerujte; v obou případech to
vede ke zvýšené spotřebě paliva a
zvyšování vypouštěných emisí.
Akcelerace
Prudká akcelerace výrazně zvyšuje
spotřebu paliva i emise: proto zrychlujte
plynule.
POUŽÍVÁNÍ VOZIDLA
Uvádíme hlavní způsoby používání
vozidla, jež mají dopad na spotřebu
paliva.
Startování motoru za
studena
Opakované spouštění motoru za
studena mu neumožňuje se zahřát na
optimální provozní teplotu.
Naopak se podstatně zvýší spotřeba
pohonných hmot (o 15 - 30 % při jízdě
po městě) i emise.
169

Dopravní situace a stav
vozovky
V hustém provozu, např. při jízdě v
koloně vozidel s častým řazením
nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se
zvyšuje spotřeba paliva. Spotřebu
paliva ovlivňuje negativně i jízda po
trasách s mnoha zatáčkami, např. po
horských silnicích či po komunikacích s
nerovným povrchem.
Vynucená zastavení
vozidla
Při dlouhodobějším státní (před
železničními přejezdy, apod.) se
doporučuje vypnout motor.TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení obytného nebo
nákladního přípojného vozidla musí být
vozidlo vybaveno schváleným tažným
zařízením a odpovídajícím elektrickým
rozvodem. Tažné zařízení musejí
instalovat kvalifikovaní pracovníci, kteří
vystaví řádnou dokumentaci opravňující
k silničnímu provozu.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se tažením
přípojného vozidla snižuje v závislosti na
celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.Hmotnost, kterou přípojné vozidlo
působí na tažné zařízení, úměrně
snižuje nosnost vozidla. Aby bylo
zajištěno, že nebude překročena
maximální přípustná hmotnost
přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.
Nepřekračujte nejvyšší rychlost, která je
pro jízdu s taženým přívěsem povolená
v příslušné zemi. V každém případě
nesmí být maximální rychlost vyšší než
100 km/h.
Doporučujeme osadit oj přípojného
vozidla vhodným stabilizátorem.
Po namontování tažného zařízení na
vozidla s parkovacími senzory, by
se mohly projevit poruchy fungování,
protože některé díly (tažná oj, tažná
koule) by se mohly nacházet v oblasti
snímání senzorů. V takovém případě je
třeba řádně nastavit rozsah snímání
senzorů nebo parkovací asistenci
vypnout.
135) 136)
170
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

POZOR
135) Soustava ABS, kterou je vozidlo
případně vybaveno, nepůsobí na
brzdovou soustavu přípojného
vozidla. Proto je třeba vyšší
opatrnost na kluzném povrchu.
136) Nikdy neupravujte brzdovou
soustavu kvůli ovládání brzdy
přípojného vozidla. Brzdová
soustava přípojného vozidla musí
být zcela nezávislá na
hydraulickém systému vozidla.
137) Po ukončení montáže je nutno
otvory šroubů zatmelit, aby jimi
případně nevnikaly výfukové
plyny.
138) Po ukončení montáže je nutno
otvory šroubů zatmelit, aby jimi
případně nevnikaly výfukové
plyny.
172
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

172F1A0165
174
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

Po vytažení ze zavazadlového prostoru
se tažná oj s kulovou hlavou nachází
normálně v odjištěné poloze. To se
pozná podle toho, že se točítko nachází
v určité vzdálenosti od tažné oje
odpovídající mezeře asi 5 mm (viz
obrázek) a podle červené značky na
točítku, která směřuje k zelené značce
na tažné oji.
Je nutno mít na paměti, že tažnou oj lze
namontovat jedině v případě, že se
nachází ve výše uvedeném stavu.
Pokud by se zajišťovací mechanismus
tažné oje uvolnil před montáží či kdykoli
jindy či by nacházel v uvolněné poloze,
je nutno jej předepnout. Zablokovaná
poloha se pozná podle toho, že zelená
značka na točítku odpovídá zelené
značce na tažné oji a že je točítko
dotaženo na koncovou polohu na tažné
oji, tzn. není zde mezera (viz obrázek).Zajišťovací mechanismus se předepne
takto: se zasunutým klíčem a
odemknutým zámkem vytáhněte
točítko po směru šipky a točte jim ve
směru šipky b na doraz. Uvolňovací
páčka se zasune a zajišťovací
mechanismus zůstane v poloze
předepnutí i ve stavu, kdy je točítko
uvolněno. Před montáží je nutno tažnou
oj zasunout do trubkového uložení a
zajistit zasouvacím kolíkem. Zasunout
zdola a zatlačit nahoru. Mechanismus
se tak automaticky zablokuje. Držte
ruce daleko od točítka, protože to se
během blokování protáčí.
2. Před montáží je nutno tažnou oj
zasunout do trubkového uložení a
zajistit zasouvacím kolíkem. Zasunout
zdola a zatlačit nahoru. Mechanismus
se tak automaticky zablokuje. Držte
ruce daleko od točítka, protože to se
během blokování protáčí.
3. Zamkněte zámek a vytáhněte klíč.
Klíč nelze vytáhnout, jestliže je zámek
odemknutý. Nasaďte krytku na zámek.
Demontáž tažné oje
1. Odstraňte krytku ze zámku a zatlačte
ji do madla klíčku. Odemkněte zámek
klíčem.2. Držte pevně tažnou oj, vytáhněte
točítko ve směru šipky a natočte jej ve
směru šipky b na doraz tak, aby zcela
uvolnilo. Pak vytáhněte tažnou oj z
trubkového uložení. Točítko lze pak
uvolnit: samo se zastaví v odjištěné
poloze.
3. Umístěte tažnou oj do zavazadlového
prostoru, tak aby se nemohla znečistit
či poškodit dalšími přepravovanými
předměty.
4. Trubkové uložení uzavřete příslušným
uzávěrem.
UPOZORNĚNÍ
37) Vyndavací tažnou oj s kulovou
hlavou smí opravovat a rozebírat
jen výrobce.
38) Štítek dodaný s ojí je nutno
umístit na dobře viditelné místo ve
vozidle, u trubkového uložení
nebo do zavazadlového prostoru.
176
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
