2015 FIAT DUCATO BASE CAMPER Manual de Empleo y Cuidado (in Spanish)

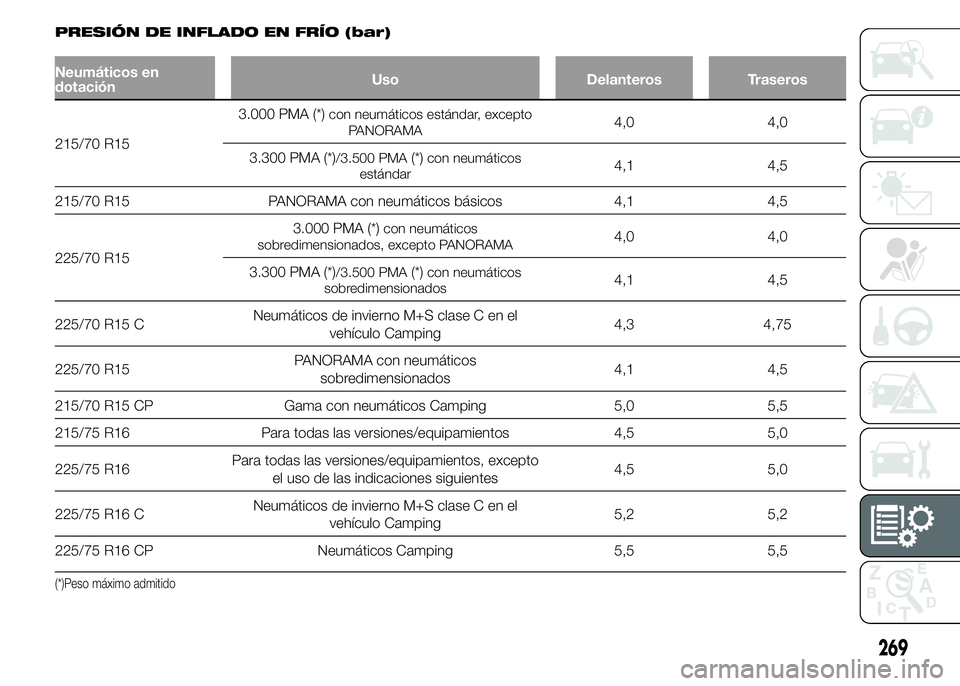

PRESIÓN DE INFLADO EN FRÍO (bar)
Neumáticos en
dotaciónUso Delanteros Traseros
215/70 R153.000 PMA (*)
con neumáticos estándar, excepto
PANORAMA4,0 4,0
3.300 PMA (*)
/3.500 PMA(*)con neumáticos
estándar4,1 4,5
215/70 R15 PANORAMA con neumáticos básicos 4,1 4,5
225/70 R153.000 PMA (*)
con neumáticos
sobredimensionados, excepto PANORAMA4,0 4,0
3.300 PMA (*)
/3.500 PMA(*)con neumáticos
sobredimensionados4,1 4,5
225/70 R15 CNeumáticos de invierno M+S clase C en el
vehículo Camping4,3 4,75
225/70 R15PANORAMA con neumáticos
sobredimensionados4,1 4,5
215/70 R15 CP Gama con neumáticos Camping 5,0 5,5
215/75 R16 Para todas las versiones/equipamientos 4,5 5,0
225/75 R16Para todas las versiones/equipamientos, excepto
el uso de las indicaciones siguientes4,5 5,0
225/75 R16 CNeumáticos de invierno M+S clase C en el
vehículo Camping5,2 5,2
225/75 R16 CP Neumáticos Camping 5,5 5,5
(*)Peso máximo admitido
269

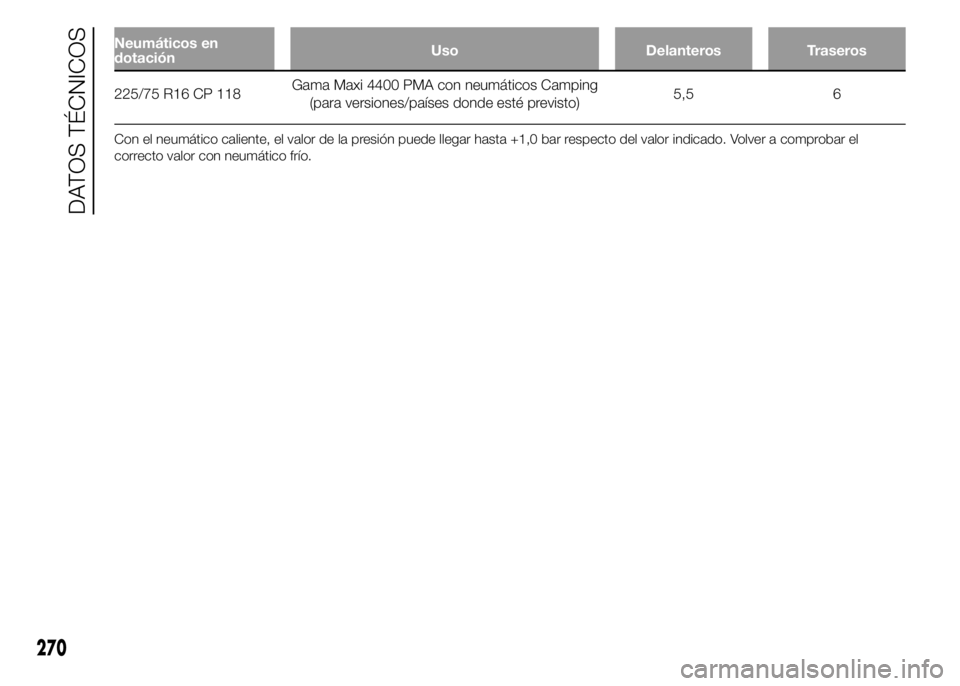

Neumáticos en
dotaciónUso Delanteros Traseros
225/75 R16 CP 118Gama Maxi 4400 PMA con neumáticos Camping
(para versiones/países donde esté previsto)5,5 6
Con el neumático caliente, el valor de la presión puede llegar hasta +1,0 bar respecto del valor indicado. Volver a comprobar el
correcto valor con neumático frío.
270
DATOS TÉCNICOS

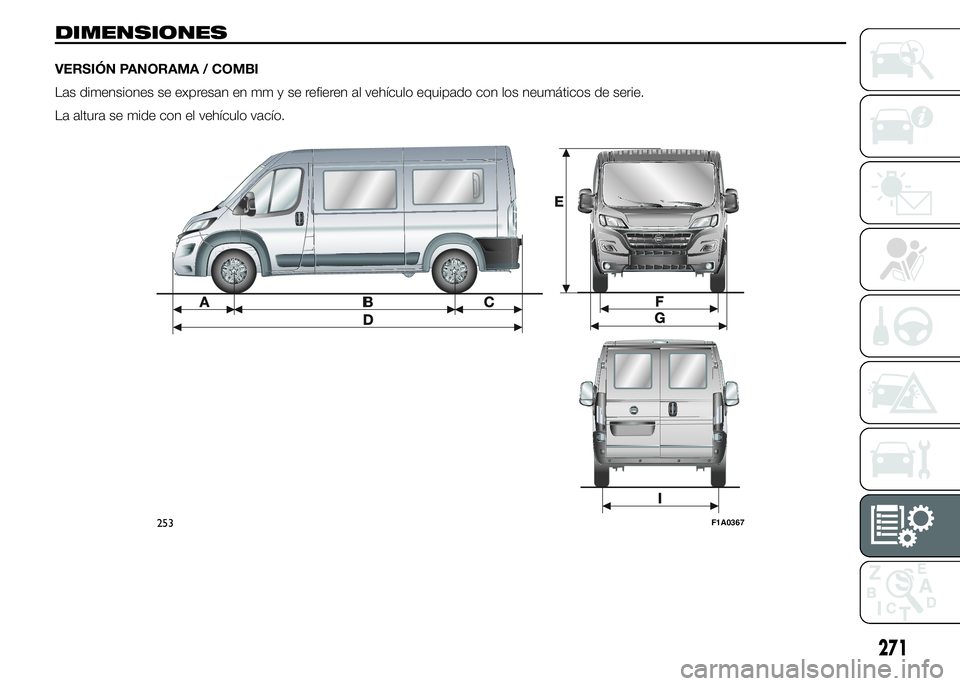

DIMENSIONES
VERSIÓN PANORAMA / COMBI
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
253F1A0367
271

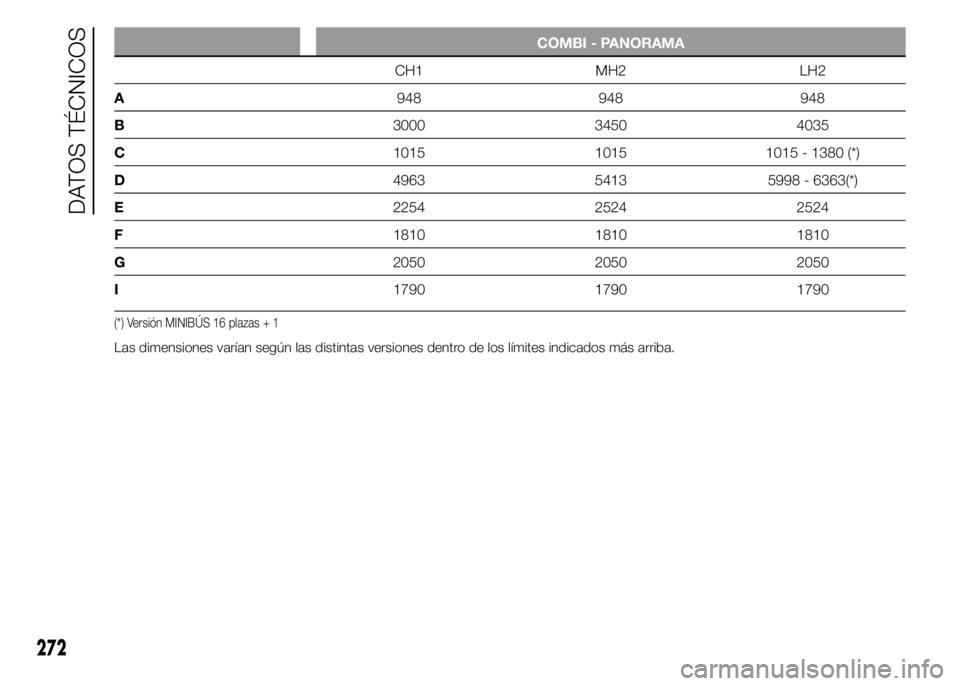

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Versión MINIBÚS 16 plazas + 1
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
272
DATOS TÉCNICOS

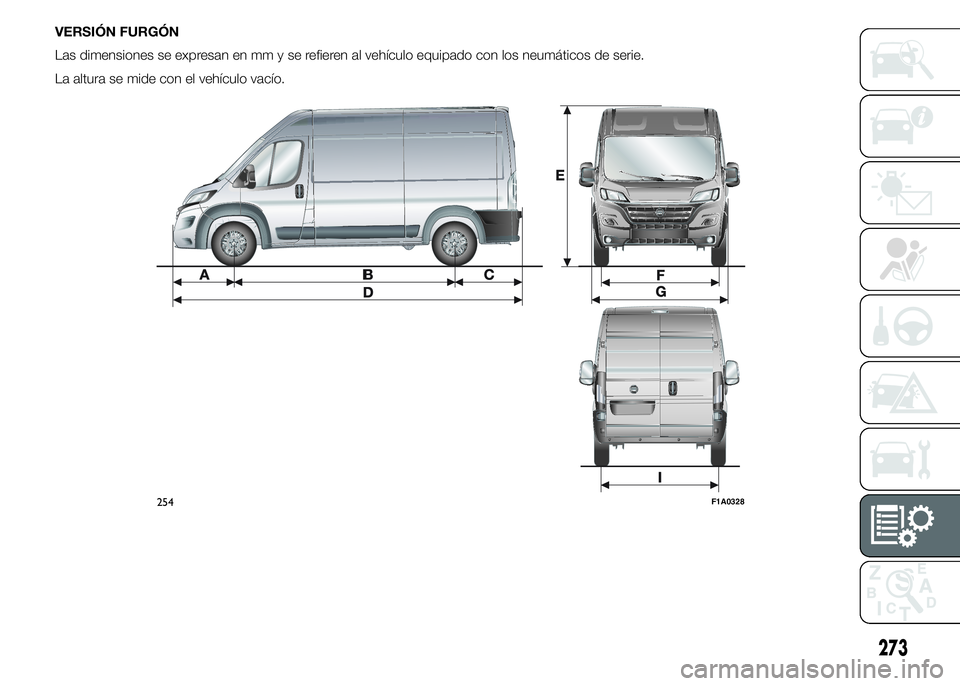

VERSIÓN FURGÓN
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
254F1A0328
273

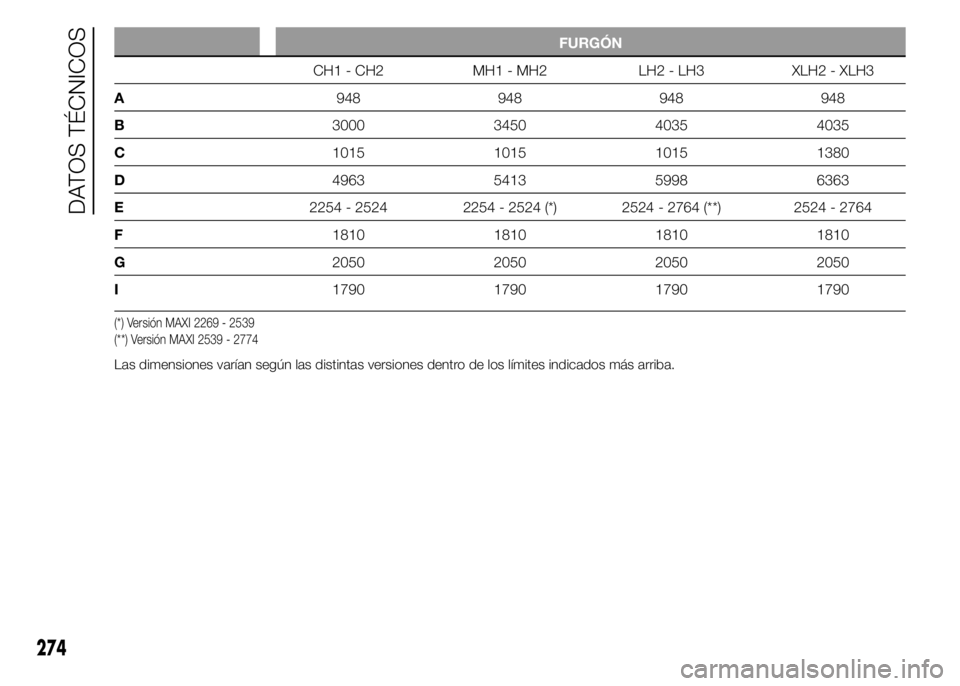

FURGÓN
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Versión MAXI 2269 - 2539
(**) Versión MAXI 2539 - 2774
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
274
DATOS TÉCNICOS

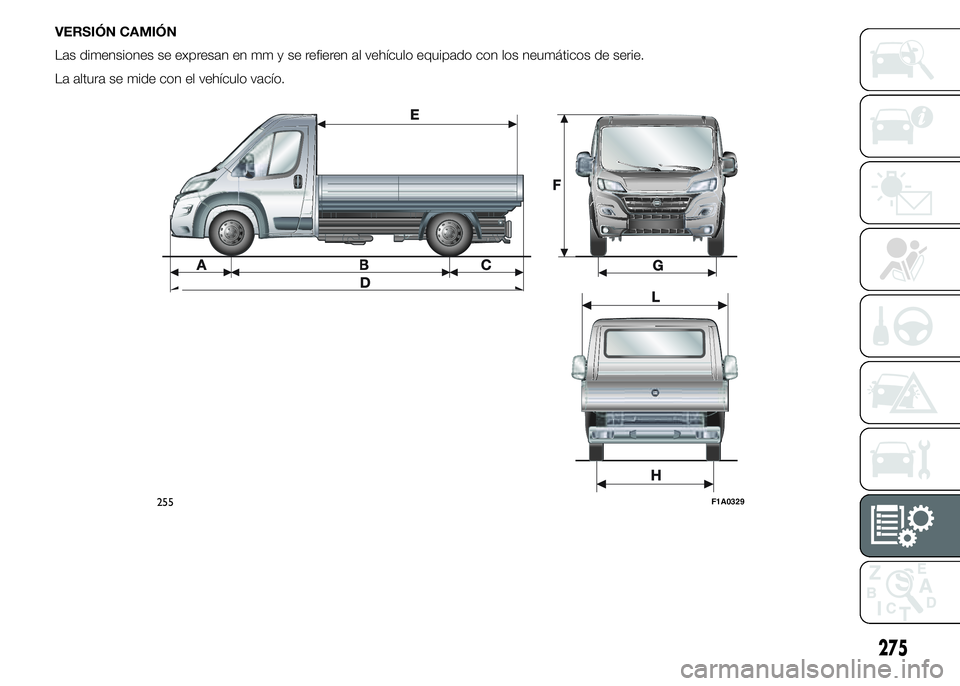

VERSIÓN CAMIÓN
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
255F1A0329
275

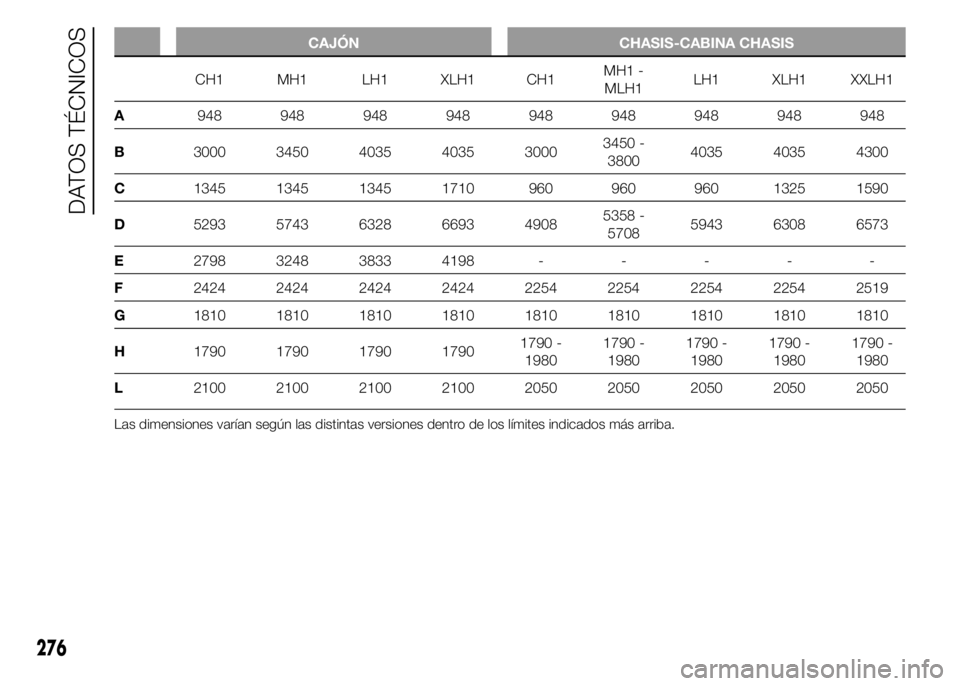

CAJÓN CHASIS-CABINA CHASIS
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Las dimensiones varían según las distintas versiones dentro de los límites indicados más arriba.
276
DATOS TÉCNICOS
