2015 FIAT DUCATO BASE CAMPER Fiat code

BLI KJENT MED KJØRETØYET
Her starter din prosedyre for å lære mer
om dit nye kjøretøy.
Håndboka som du leser, beskriver
kjøretøyets konstruksjon og funksjon på
en enkel og direkte måte.
Jo høyere følsomhet, desto lavere er
mengden eksternt lys som er
nødvendig for å styre den automatiske
tenning av de ytre lysene direkte.SYMBOLER................14
FIAT CODE-SYSTEMET.........14
NØKKLENE................15
ELEKTRONISK ALARM.........16
STARTANORDNING...........17
SETER....................18
NAKKESTØTTE..............25
RATT.....................26
BAKSPEILER...............26
OPPVARMING OG VENTILASJON . .29
DYSER...................30
KONTROLLER FOR OPPVARMING OG
VENTILASJON...............30
MANUELT KLIMAANLEGG.......32
AUTOMATISK KLIMAKONTROLL . . .35
EKSTRA VARMEAPPARAT.......39
EKSTRA AUTONOM
VARMEAPPARAT.............40
EKSTERNE LYSEENHETER......44
RENGJØRE RUTENE..........47
CRUISE CONTROL
(konstantfartsholder)...........49
TAKLYS...................52
KONTROLLER...............53
BRYTER FOR DRIVSTOFFKUTT . . .55
UTSTYR I KUPÉEN...........56
FARTSSKRIVER..............61
SPEED BLOCK..............62
SELVNIVELLERENDE PNEUMATISK
HJULOPPHENG.............62DØRER...................63
VINDUSHEISER..............68
PANSER..................69
BAGASJEGRIND/SKISTATIV.....70
LYSKASTERE...............71
ABS-SYSTEM...............72
ESC-SYSTEM (Electronic Stability
Control)...................73
TRACTION PLUS-SYSTEM.......76
TPMS-SYSTEM (Tyre Pressure
Monitoring System)............77
DRIVING ADVISOR............79
RYGGEKAMERA (PARKVIEW®
RYGGEKAMERA).............83
TRAFFIC SIGN RECOGNITION....85
EOBD-SYSTEM..............86
PARKERINGSSENSORER.......86
START&STOP-SYSTEM.........88
ADBLUE-TILSETNINGSSTOFF FOR
DIESELUTSLIPP (UREA)........91
BILRADIO..................91
TILBEHØR SOM BRUKEREN
KJØPER..................92
TANKE KJØRETØYET..........94
MILJØVERN................97
13

SYMBOLER
På enkelte deler av kjøretøyet er de
fargede etiketter med symboler som
angir viktige forholdsregler som man
skal ta hensyn til for komponenten.
Under panseret er der også en plate
som oppsummerer symbolene.
FIAT
CODE-SYSTEMET
Det er et elektronisk motorlåsesystem som
øker beskyttelsen mot forsøk til å stjele
kjøretøyet. Den blir automatisk aktivert ved
å trekke ut nøkkelen fra tenningslåset.
Hver nøkkelen inneholder en elektronisk
enhet som har som oppgave å modulere
signalet som sendes ut i startfasen ved
hjelp av en antenne innbefattet i
tenningslåset. Signalet utgjør "passordet"
som endres ved hver tenning og signalet
som styreenheten bruker for å gjenkjenne
nøkkelen og starte.
1)
Virkemåte
Ved hver start, når du vrir startnøkkelen
tilMAR, sender Fiat CODE-systemets
styrenhet en anerkjennelsekode for å
deaktivere funksjonens blokkering.
Sendingen av koden for anerkjennelse
skjer bare hvis Fiat KODE-systemets
styreenhet har erkjent koden som er
blitt overført til den fra nøkkelen.
Ved å vri tenningsnøkkelen til STOP,
deaktiveres Fiat CODE-systemets
funksjonene i motorens styreenhet.
Funksjonsfeil
Hvis koden ikke er blitt gjenkjent på
riktig måte under oppstart, tennes
varsellampen
samtidig som
meldingen blir vist på displayet (se
kapittel "Varsellamper og meldinger").I dette tilfellet skal du vri nøkkelen til
STOPog deretter tilMAR; hvis
funksjonen fortsatt er blokkert, prøv
med de andre nøklene som inngår. Hvis
du ennå ikke har klart å starte motoren,
henvend deg til Fiats servicenett.
ADVARSEL Hver tast har sin egen kode
som må huskes av systemets
styreenhet. For å lagre nye nøkler, opp
til maksimalt åtte, henvend deg til Fiats
servicenett.
Varsellyset tennes
under kjøring
Hvis varsellampenvises under
kjøringen, betyr det at systemet utfører
en selvdiagnose (for eksempel etter et
spenningsfall).
Hvis varsellampenfortsetter å
lyse henvend deg til Fiats servicenett.
ADVARSEL
1)Harde slag kan skade elektroniske
komponenter i nøkkelen. For å sikre perfekt
effektivitet hos de elektroniske enheter inne
i nøkkelen, ikke utsett den for direkte sollys.
14
BLI KJENT MED KJØRETØYET

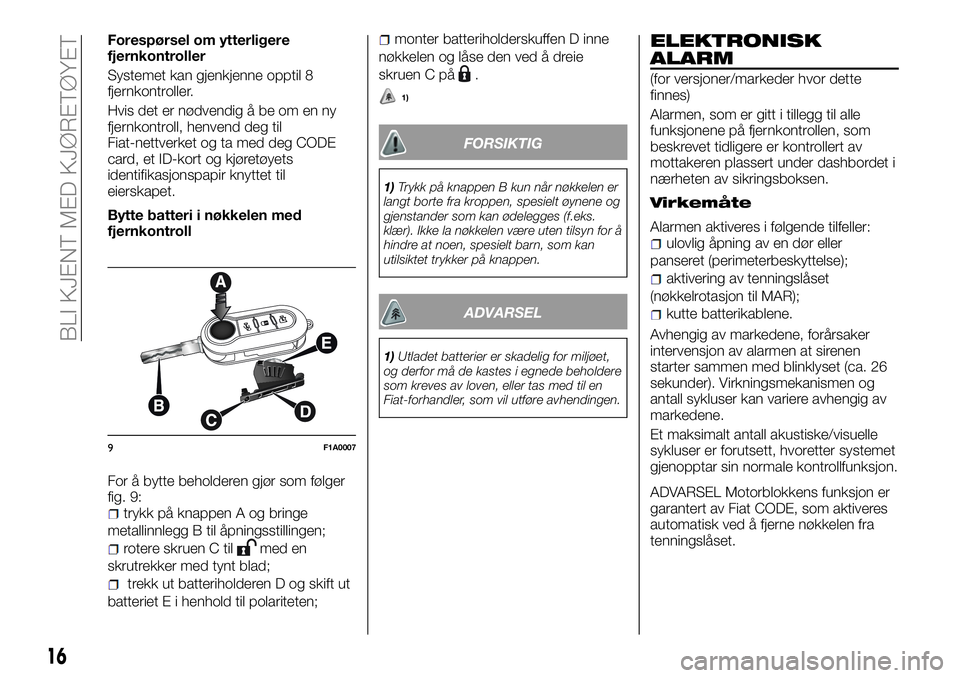

Forespørsel om ytterligere
fjernkontroller
Systemet kan gjenkjenne opptil 8
fjernkontroller.
Hvis det er nødvendig å be om en ny
fjernkontroll, henvend deg til
Fiat-nettverket og ta med deg CODE
card, et ID-kort og kjøretøyets
identifikasjonspapir knyttet til
eierskapet.
Bytte batteri i nøkkelen med
fjernkontroll
For å bytte beholderen gjør som følger
fig. 9:
trykk på knappen A og bringe
metallinnlegg B til åpningsstillingen;
rotere skruen C tilmed en
skrutrekker med tynt blad;
trekk ut batteriholderen D og skift ut
batteriet E i henhold til polariteten;
monter batteriholderskuffen D inne
nøkkelen og låse den ved å dreie
skruen C på
.
1)
FORSIKTIG
1)Trykk på knappen B kun når nøkkelen er
langt borte fra kroppen, spesielt øynene og
gjenstander som kan ødelegges (f.eks.
klær). Ikke la nøkkelen være uten tilsyn for å
hindre at noen, spesielt barn, som kan
utilsiktet trykker på knappen.
ADVARSEL
1)Utladet batterier er skadelig for miljøet,
og derfor må de kastes i egnede beholdere
som kreves av loven, eller tas med til en
Fiat-forhandler, som vil utføre avhendingen.
ELEKTRONISK
ALARM
(for versjoner/markeder hvor dette
finnes)
Alarmen, som er gitt i tillegg til alle
funksjonene på fjernkontrollen, som
beskrevet tidligere er kontrollert av
mottakeren plassert under dashbordet i
nærheten av sikringsboksen.
Virkemåte
Alarmen aktiveres i følgende tilfeller:ulovlig åpning av en dør eller
panseret (perimeterbeskyttelse);
aktivering av tenningslåset
(nøkkelrotasjon til MAR);
kutte batterikablene.
Avhengig av markedene, forårsaker
intervensjon av alarmen at sirenen
starter sammen med blinklyset (ca. 26
sekunder). Virkningsmekanismen og
antall sykluser kan variere avhengig av
markedene.
Et maksimalt antall akustiske/visuelle
sykluser er forutsett, hvoretter systemet
gjenopptar sin normale kontrollfunksjon.
ADVARSEL Motorblokkens funksjon er
garantert av Fiat CODE, som aktiveres
automatisk ved å fjerne nøkkelen fra
tenningslåset.
9F1A0007
16
BLI KJENT MED KJØRETØYET

Varsellamper på
paneletHva det betyr Dette skal gjøres
oransjeHAVARI PÅ KJØRETØYETS VERNESYSTEM - FIAT
CODE
Når du vrir nøkkelen til MAR, skal varsellampen blinke
bare én gang og deretter gå av.
Varsellyset lyser med et fast lys med nøkkelen i MAR,
og viser:
en mulig havari (se avsnittet "Fiat
Code-systemet" i kapittelet "Bli kjent med din
bil");
et mulig forsøk på innbrudd med alarm; i dette
tilfellet, går varsellampen av etter ca. 10
sekunder.
Hvis varsellysetblinker med motoren i gang, betyr
det at kjøretøyet ikke er beskyttet av motorens
drivstoffkutt.Henvend deg til Fiats servicenett for å lagre alle nøklene.
oransjeTÅKEBAKLYS
Lampen lyser når du slår på tåkebaklyset.
Varsellamper på
paneletHva det betyr Dette skal gjøres
oransjeSIGNALISERING OM GENERELL FEIL
(Versjoner med multifunksjonsdisplay)
Varsellyset lyser i følgende tilfeller:Inngrep av drivstoffkuttets treghetsbryter
124
BLI KJENT MED INSTRUMENTPANELET

STARTE MOTOREN
Bilen er utstyrt med en elektronisk
startsperre: hvis du ikke klarer å starte,
se avsnittet "Fiat CODE-systemet" i
avsnittet "Bli kjent med din bil".
27) 28)
134)
PROSEDYRE
Gå frem som forklart nedenfor:aktiver håndbremsen;
plasser girspaken i fri;
vri startnøkkelen til MAR: på
instrumentpanelet tennes
varsellampene
og;
vent til varsellampeneog
slokker. Dette skjer raskere jo
varmere motoren er;
trykk på clutchpedalen helt til slutt,
uten å trykke på gasspedalen;
vri startnøkkelen til posisjonen AVV
umiddelbart etter at varsellampen
slokker. Venter du for lenge, blir
oppvarmingen av glødepluggene
unødvendig.
Slipp nøkkelen når motoren starter.
Hvis motoren ikke starter ved det første
førsøket, fører du tilbake
tenningsbryteren til STOP før du gjentar
startmanøveren.
Hvis tenningsnøkkelen er på MAR, lyser
varsellampen
på instrumentpanelet.
Vri tenningsnøkkelen tilbake til STOP og
deretter tilbake til MAR; Hvisvarsellampen forblir på, kan du prøve
med de andre nøklene som følger med.
ADVARSEL Hvis varsellampen
fortsetter å lyse henvend deg
umiddelbart til Fiats servicenett.
ADVARSEL Med motoren slått fra, la
ikke startnøkkelen stå på MAR.
29)
OPPVARMING AV
MOTOREN SOM
NETTOPP BLE STARTET
Gå frem som forklart nedenfor:kjør sakte, la motoren kjøre på
middels hastighet, uten å akselerere;
ikke forvente seg maksimal ytelse fra
den første kilometeren Du bør vente til
indikatoren termometerviseren for
kjølevæsken begynner å bevege seg.
30) 31)
FOR Å SLÅ AV MOTOREN
Vri startnøkkelen til STOP når motoren
går på tomgang.
32) 33)
ADVARSEL
27)Under den første driftsperioden,
anbefales det å forvente seg maksimal
ytelse av kjøretøyet (f.eks. overdreven
akselerasjon, lange reiser på maks. turtall,
altfor plutselige bremsinger, etc.).28)Med motoren avslått skal du aldri la
tenningsnøkkelen stå på MAR for å hindre
unødig strømforbruk som gjør at batteriet
tappes.
29)Varsellyset
vil blinke i 60 sekunder
etter start eller under langvarig
oppstartforsøk for å indikere feil på
systemet for oppvarming av
glødepluggene. Hvis motoren starter, kan
kjøretøyet brukes jevnlig, men du bør
kontakte Fiats servicenett snarest mulig.
30)Til motoren starter er servobremsen og
servostyringen ikke aktivert,, så du trenger
å trykke på bremsepedalen lengre enn
vanlig.
31)Start aldri motoren ved å drive, taue
eller bruke utforkjøring. Dette kan gjøre at
drivstoffet strømmer inn i katalysatoren og
skader den permanent.
32)Et trykk på gasspedalen før du slår fra
motoren ikke har noen hensikt, det er
bortkastet drivstoff og skadelig spesielt for
motorer med turbokompressor.
33)I noen situasjoner, da motoren stopper,
kan den elektriske viften aktiveres i
maksimalt 120 sekunder.
FORSIKTIG
134)Det er farlig å bruke motoren i lukkede
rom. Motoren forbruker oksygen og
produserer karbondioksid,
karbonmonoksid og andre giftige gasser.
157

ALFABETISK
INNHOLDSFORTEGNELSE
-motorskilt med kjøretøydata. . . .222
“Follow me home”-enhet........46
ABS.....................72
ABS-system................72
Askebeger.................59
ASR (system)................73
ASR-system................73
Automatisk klimakontroll.........35
Bagasjegrind...............70
Bakdør med to dørdeler.........66
Bakre rampe................67
Bakre takbelysning (bytte lyspære). .188
Bakseter Flex Floor............23
Bakspeiler..................26
Barn (transportere i sikkerhet)
Barneseter..............141
Mulighet å montere barneseter . .143
Sikkerhetsnormer..........144
Batteri
Utskifting................214
Batteri (ladning)..............198
Batteria (frakopling)............54
Batterifrakobling..............54
Beltestrammere.............139
Belysningsenhet foran (bytte
lyspære)................187Bestemmelser for behandling av
bilen når dens levetid er slutt. . . .321
Bevegelig rampe..............66
Bilradio....................91
Blinklys................45,184
Blinkninger.................45
Bremser
egenskaper..............229
Bremsevæske..............212
Bruk av kjøretøyet under vanskelige
forhold.................206
Bruksvillkor................161
Bryter for drivstoffkutt...........55
Buksere tilhenger............161
Bytte av vindruteviskerbladene. . . .217
Bytte en lyspære.............179
Capucine..................61
Chassisets merking...........222
Clutch...................227
CO2-utslipp................305
Cruise control...............49
Dead lock-enhet.............65
Dekk....................231
Dekktrykk.................234
Dimensjoner................236
Display
Standardskjerm...........104
DPF (partikkelfilter)............97
DPF partikkelfilter.............97Dreibar setebas..............19
Driving Advisor (system).........79
Drivstofforbruk..............293
Drivstofftankmåler............102
Drivstofftilførsel..............226
Drivstofføkonomi.............160
Dyser.....................30
Dører.....................63
Dørlommer.................58
Dørsikring..................55
Eksterne lyseenheter..........44
Ekstra autonom varmeapparat.....40
Ekstra klimaanlegg bak
(Panorama/Combi)...........43
Ekstra varme bak
(Panorama/Combi)...........43
Ekstra varmeapparat...........39
Elektriske vindusheiser..........68
Elektronisk alarm.............16
EOBD-system...............86
ESC (system)................73
Fartsskriver.................61
Feil på Fiat CODE.............14
Felger og dekk...........216 ,231
Fjernlys................45,183
Follow me home..............46
For å slå av motoren..........157
Frontkollisjonsputer...........150
Frontkollisjonspute på førersiden......................150
