2015 FIAT DUCATO BASE CAMPER sensor

.
BAKLJUS
❒Typer av lampor ..................................208
❒Byta lampor ........................................212
LASTUTRYMME
❒Öppna/stänga .................................... 74
TREDJE STOPPLJUS
❒Typer av lampor ..................................208
❒byta lampor ........................................214
PARKERINGSSENSORER
❒Funktion .............................................100
2F1A5001
6
KOMPONENTINDEX

KÄNNEDOM OM FORDONET
Här kan du börja lära dig detaljerna
om din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur
bilen är konstruerad och hur den
fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.SYMBOLER .................................... 10
FIAT CODE-SYSTEMET .................. 10
TÄNDNINGSNYCKLARNA .............. 11
ELEKTRONISKT LARM ................... 13
TÄNDLÅS ........................................ 14
SÄTEN ............................................ 15
HUVUDSTÖD .................................. 23
RATTEN .......................................... 24
BACKSPEGLAR .............................. 25
UPPVÄRMNING OCH
VENTILATION.................................. 28
LUFTSPRIDARE .............................. 29
REGLAGE FÖR UPPVÄRMNING
OCH VENTILATION ......................... 29
MANUELL KLIMATANLÄGGNING ... 32
AUTOMATISK
KLIMATANLÄGGNING .................... 35
EXTRA KUPÉVÄRMARE .................. 42
AUTONOM EXTRA
KUPÉVÄRMARE.............................. 42
UTVÄNDIGA LJUS .......................... 48
RENGÖRING AV RUTOR ................ 52
FARTHÅLLARE
(KONSTANTFARTHÅLLARE) ........... 54
BELYSNINGSENHETER .................. 58
REGLAGE ....................................... 60
BRÄNSLELÅSETS BRYTARE ......... 62
INVÄNDIG UTRUSTNING ............... 64FÄRDSKRIVARE .............................. 69
HASTIGHETSSPÄRR ...................... 70
SJÄLVNIVELLERANDE
PNEUMATISKA FJÄDRINGAR......... 70
DÖRRAR......................................... 71
FÖNSTERHISSAR ........................... 77
MOTORHUV ................................... 78
LASTHÅLLARE/SKIDHÅLLARE ....... 79
STRÅLKASTARE ............................. 80
ABS-SYSTEM ................................. 81
ESC-SYSTEM (ELECTRONIC
STABILITY CONTROL) .................... 82
TRACTION PLUS-SYSTEMET ......... 87
TPMS-SYSTEM (TYRE PRESSURE
MONITORING SYSTEM) ................. 88
KÖRFÄLTSASSISTENT ................... 91
BAKRE BACKKAMERA
(PARKVIEW® REAR BACK UP
CAMERA) ........................................ 96
TRAFFIC SIGN RECOGNITION ....... 98
EOBD-SYSTEM .............................. 99
PARKERINGSSENSORER...............100
START&STOP-SYSTEM ..................102
BILRADIO .......................................105
TILLBEHÖR SOM KÖPTS AV
KUNDEN .........................................106
TANKA FORDONET ........................108
MILJÖSKYDD .................................109
9

AKTIVERING AV
ÅTERCIRKULATIONEN
AV INVÄNDIG LUFT
Vrid vredet D till
.
Vi rekommenderar att du sätter på
den invändiga återcirkulationen
av luften när du sitter i bilkö eller i en
tunnel för att undvika att luft med
avgaser kommer in i bilen. Undvik att
använda denna funktion under en
längre tid, speciellt med flera
personer i fordonet, för att förhindra
att det bildas imma på rutorna.
OBSERVERA! Den invändiga
luftcirkulationen gör att man
snabbare når önskad komfort enligt
det funktionsläge som har valt
(uppvärmning eller kylning).Aktivering av den invändiga
luftcirkulationen avrådes vid
regniga/kalla dagar för att undvika att
imma bildas på rutorna.
UNDERHÅLLA
KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen
sättas på minst en gång i månaden
under ungefär 10 minuter. Innan
sommaren, kontrollera att
anläggningen fungerar riktigt hos
Fiats servicenät.NoteringKlimatanläggningen använder
köldmedel R134a som inte är skadligt
för miljön. Använd aldrig köldmedel R12
som inte är kompatibelt med
klimatanläggningens delar.
AUTOMATISK
KLIMATANLÄGGNING
(berörda versioner och marknader)
ALLMÄN INFORMATION
Den automatiska klimatanläggningen
reglerar temperaturen, luftmängden
och -distributionen i
passagerarutrymmet.
Temperaturkontrollen baseras på en
"motsvarande temperatur", vilket
innebär att systemet arbetar
kontinuerligt för att bibehålla
komforten konstant i
passagerarutrymmet och för att
kompensera eventuella variationer i
de externa klimatförhållandena
inklusive solstrålning som detekteras
av den särskilda sensorn.
Parametrarna och funktionerna som
kontrolleras automatiskt är:
❒Lufttemperatur vid ventilerna.
❒Luftfördelning vid ventilerna.
❒Fläkthastighet (kontinuerlig variation
av luftflödet).
❒Aktivering av kompressorn (för
avkylning/avfuktning av luften).
❒Luftens återcirkulation.
51F1A0330
35

Funktion filbyte
Gör det möjligt att signalera ett filbyte
genom att flytta den vänstra spaken
till ett instabilt läge under mindre
än en halv sekund.
Körriktningsvisaren på den valda
sidan blinkar fem gånger och slutar
sedan automatiskt.
“FOLLOW ME
HOME”-ANORDNING
Tänder belysningen framför fordonet
under en viss tidsperiod.
Aktivering
Med tändningsnyckeln på läget OFF
eller utdragen, dra spaken mot
ratten bild 62 och använd den inom
två minuter efter att motorn stängts
av.
Vid varje förflyttning av spaken
kommer tiden för tändning av ljusen
att förlängas med 30 sekunder,
upp till maximalt 210 sekunder. Efter
denna tid släcks ljusen automatiskt.Vid varje aktivering av spaken tänds
varningslampan
på
instrumentpanelen. Samtidigt visas
ett meddelande på displayen (se
kapitlet “Varningslampor och
meddelanden”) för den resterande tid
under vilken funktionen förblir aktiv.
Varningslampan tänds när spaken
används för första gången och förblir
tänd tills funktionen inaktiveras
automatiskt.
Varje förflyttning av spaken ökar bara
den tid ljusen ska vara tända.Inaktivering
Håll spaken tryckt mot ratten bild 62 i
över två sekunder.
AUTOMATISK
STRÅLKASTARSENSOR
(skymningssensor)
(berörda versioner och marknader)
Detekterar ändringarna för ljusstyrkan
utanför fordonet i förhållande till den
inställda ljuskänsligheten: Ju högre
känsligheten är desto mindre mängd
yttre ljus krävs för att tända de
utvändiga ljusen.
Skymningssensorns känslighet kan
regleras med displayens
inställningsmeny.
Aktivering
Vrid vredet till läge
bild 63: på
detta sätt, aktiveras den samtidiga
automatiska tändningen av alla
positionsljus och halvljus beroende
på den utvändiga ljusstyrkan.
Inaktivering
När sensorn er ifrån sig ett
avstängningskommando, inaktiveras
först halvljusen och sedan (efter
cirka tio sekunder) positionsljusen.
62F1A0069
51

Skymningssensorn kan inte känna av
dimma och dimljusen måste tändas
manuellt vid dimma.
VARNING
23) Varselljusen är ett alternativ till
halvljus vid körning på platser där
halvljus är påbjudet under dagtid
och tillåtet i områden där det
inte är påbjudet. Varselljus kan
aldrig ersätta halvljus vid körning i
mörker eller i tunnlar. Varselljusen
ska användas i enlighet med
trafikförordningarna i det land
som man befinner sig i. Följ
förordningarna.24) Systemet baseras på en
igenkänning som utförs av en
videokamera. Särskilda
miljöförhållanden kan störa en
korrekt igenkänning av
trafikförhållandena. Följaktligen är
föraren alltid ansvarig för en
korrekt användning av
halvljusfunktionen enligt källande
bestämmelser. För att inaktivera
den automatiska funktionen,
går det att vrida vredet till
58.
25) Om lastvariationer leder till en
stark lutningsskillnad i
videokameran, kan det hända att
systemet inte fungerar tillfälligt
för att möjliggöra en automatisk
kalibrering av videokameran.
RENGÖRING AV
RUTOR
I KORTHET
Den högra spaken bild 64 styr
aktivernigen av
vindrutetorkaren/vindrutespolaren
och aktiveringen av
strålkastarspolarna och
regnsensorn i förekommande fall.
Bakrutetorkare/-spolare kan bara
aktiveras med startnyckeln i läge
MAR.

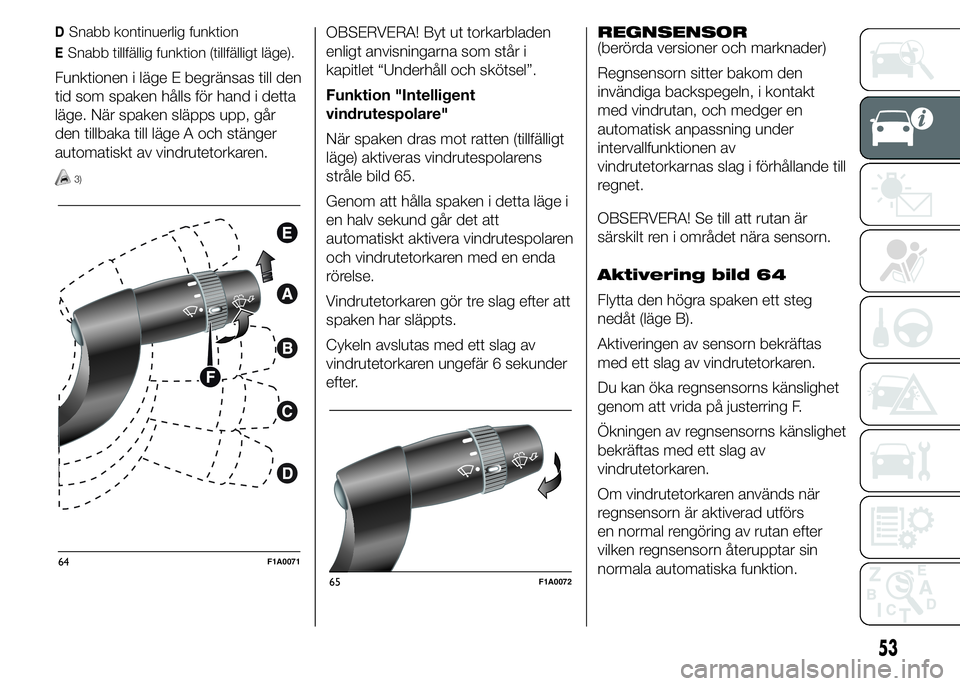

VINDRUTETORKARE/
VINDRUTESPOLARE
Höger spak kan ställas på fem olika
lägen:
AStillastående vindrutetorkare.
BIntervallfunktion.
Med spaken i läge B använder man
vredet F för att välja de fyra möjliga
hastigheterna i intervalläget:
Mycket långsam intervall.
--Långsam intervall.
---Medelsnabb intervall.
----Snabb intervall.
CLångsam kontinuerlig funktion.
63F1A0070
52
KÄNNEDOM OM FORDONET

DSnabb kontinuerlig funktion
ESnabb tillfällig funktion (tillfälligt läge).
Funktionen i läge E begränsas till den
tid som spaken hålls för hand i detta
läge. När spaken släpps upp, går
den tillbaka till läge A och stänger
automatiskt av vindrutetorkaren.
3)
OBSERVERA! Byt ut torkarbladen
enligt anvisningarna som står i
kapitlet “Underhåll och skötsel”.
Funktion "Intelligent
vindrutespolare"
När spaken dras mot ratten (tillfälligt
läge) aktiveras vindrutespolarens
stråle bild 65.
Genom att hålla spaken i detta läge i
en halv sekund går det att
automatiskt aktivera vindrutespolaren
och vindrutetorkaren med en enda
rörelse.
Vindrutetorkaren gör tre slag efter att
spaken har släppts.
Cykeln avslutas med ett slag av
vindrutetorkaren ungefär 6 sekunder
efter.REGNSENSOR
(berörda versioner och marknader)
Regnsensorn sitter bakom den
invändiga backspegeln, i kontakt
med vindrutan, och medger en
automatisk anpassning under
intervallfunktionen av
vindrutetorkarnas slag i förhållande till
regnet.
OBSERVERA! Se till att rutan är
särskilt ren i området nära sensorn.
Aktivering bild 64
Flytta den högra spaken ett steg
nedåt (läge B).
Aktiveringen av sensorn bekräftas
med ett slag av vindrutetorkaren.
Du kan öka regnsensorns känslighet
genom att vrida på justerring F.
Ökningen av regnsensorns känslighet
bekräftas med ett slag av
vindrutetorkaren.
Om vindrutetorkaren används när
regnsensorn är aktiverad utförs
en normal rengöring av rutan efter
vilken regnsensorn återupptar sin
normala automatiska funktion.
64F1A0071
65F1A0072
53

Avaktivering bild 64
Flytta spaken från läge B eller vrid
startnyckeln till läge OFF. Vid nästa
start (tändningsnyckeln i läget ON),
aktiveras inte sensorn även om
spaken förblir i läge B. Aktivera
sensorn genom att flytta spaken till
läge A eller C och sedan till läge
B, eller vrid justerringen för reglering
av känsligheten. Återaktiveringen
av sensorn bekräftas med minst ett
slag av vindrutetorkaren, även när
vindrutan är torr.
Regnsensorn detekterar skillnaden
mellan dag och natt och anpassas
automatiskt.
26)
STRÅLKASTARSPOLARE
(berörda versioner och marknader)
De fälls ut från fordonets främre
stötfångare och aktiveras när man
sätter igång vindrutespolaren med
påsatta halvljus.
OBSERVERA! Kontrollera
regelbundet att strålkastarspolarna är
hela och rena.
OBSERVERA!
3) Använd inte vindrutetorkaren för
att frigöra vindrutan från snö eller
is som samlats. Om
vindrutetorkaren utsätts för en
alltför hög belastning, aktiveras
motorskyddet som blockerar
torkaren under några sekunder.
Om funktionen inte återställs
därefter, kontakta Fiats
servicenät.
VARNING
26) Vattenränder kan göra så att
vindrutetorkarna rör sig på
oönskat vis.
FARTHÅLLARE
(konstantfarthållare)
(berörda versioner och marknader)
I KORTHET
Farthållaren är en elektroniskt styrd
körhjälp som gör att man, utan
att trycka på gaspedalen, kan köra
med önskad hastighet, över 30
km/tim., på långa torra raksträckor
med få hastighetsvariationer (t
ex. motorvägar). Farthållaren
är inte särskild användbar på starkt
trafikerade vägar utanför städerna.
Använd inte enheten i stadstrafik.
Aktivera anordningen
Vrid vredet A bild 66 - bild 67 till ON
eller
(beroende på version).
66 - Versioner utan Speed LimiterF1A0364
54
KÄNNEDOM OM FORDONET

41) Använd inte rampen i
tillbakadragen position för höjning
eller sänkning av lastutrymmet.
42) Försäkra dig före, efter och
under rampens användning om att
den är lämpligt blockerad i
låssystemen. En ofullständig
öppning eller stängning kan leda
till en felaktig rörelse med risker
för användaren eller andra
personer.
43) Även om rampen är
tillbakadragen, skjuter den ut
något från fordonet. Om fordonet
har försetts med bakre
parkeringssensorer, är deras
verksamhetsområde något
reducerad.
OBSERVERA!
5) Rampens närvaro kan reducera
rampernas fästvinklar och därför
rekommenderar vi att man vid
körning av en mycket brant ramp,
är försiktig för att undvika att
skada rampen.
FÖNSTERHISSAR
På armstödet på insidan av
förarsätet sitter knapparna bild 118
som styr fönsterhissarna. För att
använda dessa måste
tändningsnyckeln stå i MAR-läget:
A: öppna/stänga den vänstra
framrutan.
B: öppna/stänga den högra
framrutan.
Automatisk
kontinuerlig funktion
Alla versioner är försedda med ett
automatiskt system för att höja och
sänka framrutan på förarsidan.Tryck på en av knapparna i mer än
en halv sekund för att aktivera den
automatiska kontinuerliga funktionen.
Rutan stannar när den når ändläget
eller då du åter trycker på knappen.
OBSERVERA! När tändningsnyckeln
står i STOP-läget eller har tagits ut
ur tändlåset, förblir fönsterhissarna
aktiva i ytterligare tre minuter för
att sedan inaktiveras omedelbart så
snart en dörr öppnas.
Framdörr på
passagerarsidan
På armstödet på den främre
passagerardörrens insida sitter den
en särskild knapp som reglerar rutan.
44)
118F1A0125
77
