2015 CITROEN DS4 stop start

185
DS4_sv_Chap08_conduite_ed02-2015
Undvik att hänga tunga föremål vid
nyckeln eller fjärrkontrollen som
kan tynga ner dem när de sitter i
tändningslåset och leda till funktionsfel.
Det kan försvåra utfällningen av främre
krockkudden.
Starta/stänga av motorn med nyckeln
Det har 3 lägen:
- l äge 1 (Stop): insättning och utdragning av
nyckeln, låst rattstång.
-

l
äge 2

(Tändning) : upplåst rattstång,
påslagning av tändningen, förvärmning av
dieselmotor, starta motorn.
-

l
äge 3

(Star t).
Tändningslås
Läget tändning
I det här läget kan du använda bilens elektriska
utrustning eller ladda tillbehör.
När batteriets laddningsnivå sjunkit
till reservnivån, övergår systemet till
energisparläget: strömförsörjningen stängs av
automatiskt för att spara på batteriets laddning.
När motorn stängts av är inte bilens
bromsservosystem längre aktivt.
Körning

DS4_sv_Chap08_conduite_ed02-2015
Starta och stänga av motorn i bilar med nyckelfritt lås- och
startsystem
Starta motorn
F Ställ växelväljaren i läge N i bilar med ETG -
växellåda, P eller N i bilar med automatlåda
eller i friläget i bilar med manuell växellåda.
F

N
är du har den elektroniska nyckeln
med dig inne i bilen trampar du på
bromspedalen i bilar med ETG -växellåda
eller automatlåda eller trampar ned
kopplingen helt i bilar med manuell
växellåda. F

T
ryck helt kort på knappen
" START/STOP " och fortsätt att
trampa på pedalen tills motorn
startar. Om den elektroniska nyckeln inte känns
av i området visas ett meddelande.
Flytta den elektroniska nyckeln så att
den befinner sig inom området för att
kunna starta motorn.
Om något av startvillkoren inte
är uppfyllt visas en påminnelse i
instrumentpanelen. I vissa fall måste
du vrida på ratten samtidigt som du
trycker på knappen " START/STOP", för
att hjälpa till att låsa upp rattstången.
Ett meddelande visas med denna
information.
Det nyckelfria start- och låssystemet
kräver att den elektroniska nyckeln
befinner sig i avkänningsområdet.
Av säkerhetsskäl ska du inte lämna
detta område med bilen igång.
Dieselbilar
I minustemperaturer
startar inte motorn förrän
förvärmningslampan har
släckts.
Om denna kontrollampa tänds efter att
du har tryckt på " START/STOP", ska
du fortsätta att trampa på broms- eller
kopplingspedalen och inte trycka en
gång till på " START/STOP ", tills motorn
har startat ordentligt.
Rattstången låser upp sig och motorn startar
nästan direkt.
Se informationen nedan om versioner med
dieselmotor.
Du behöver inte sätta in den elektroniska
nyckeln i läsaren.

189
DS4_sv_Chap08_conduite_ed02-2015

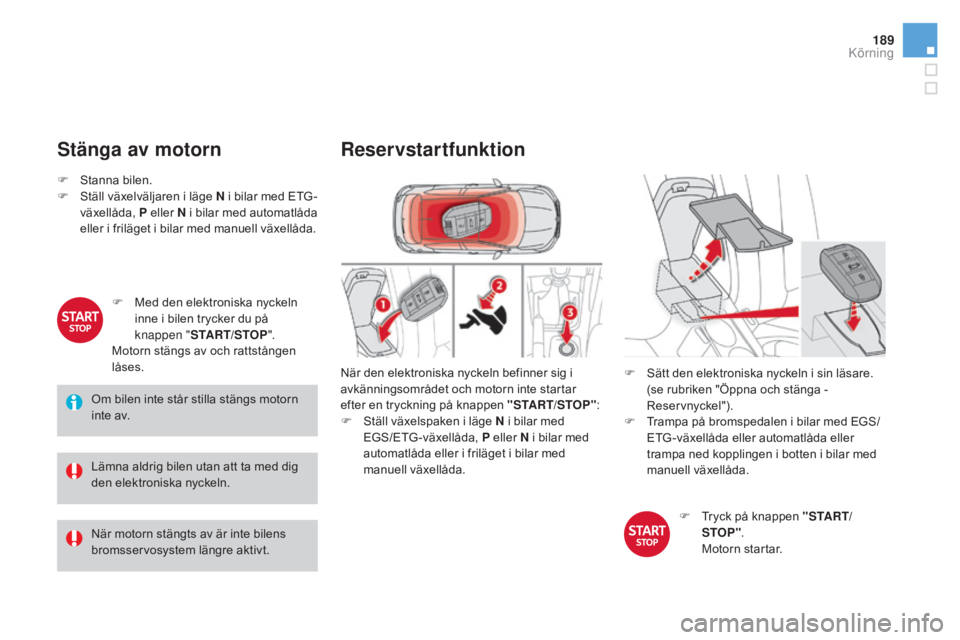

Stänga av motorn
Om bilen inte står stilla stängs motorn
inte av.
Lämna aldrig bilen utan att ta med dig
den elektroniska nyckeln.
När motorn stängts av är inte bilens
bromsservosystem längre aktivt.
F

S

tanna bilen.
F

S

täll växelväljaren i läge
N i bilar med ETG -
växellåda, P eller N i bilar med automatlåda
eller i friläget i bilar med manuell växellåda.
F
M
ed den elektroniska nyckeln
inne i bilen trycker du på
knappen " START/STOP ".
Motorn stängs av och rattstången
låses.
Reservstartfunktion
När den elektroniska nyckeln befinner sig i
avkänningsområdet och motorn inte startar
efter en tryckning på knappen "START/STOP" :
F

S
täll växelspaken i läge N i bilar med
EGS/ETG-växellåda, P eller N i bilar med
automatlåda eller i friläget i bilar med
manuell växellåda. F
S ätt den elektroniska nyckeln i sin läsare.
(

se rubriken "Öppna och stänga -
Reservnyckel").
F

T
rampa på bromspedalen i bilar med EGS/
ETG -växellåda eller automatlåda eller
trampa ned kopplingen i botten i bilar med
manuell växellåda.
F

T
ryck på knappen " S TA R T/
STOP" .
M

otorn startar.
Körning

DS4_sv_Chap08_conduite_ed02-2015
Reservstoppfunktion
Motorn kan stängas av villkorslöst,
men det får bara ske i nödfall. Du
gör detta genom att trycka i ca tre
sekunder på knappen " S TA R T/
STOP".
I detta fall låser sig rattstången när bilen
stannar.
Den elektroniska nyckeln
identifieras inte
Om den elektroniska nyckeln inte längre
befinner sig i avkänningsområdet under färd
eller när du (senare) vill stänga av motorn,
visas ett meddelande. F

T
ryck i ca tre sekunder på
knappen " START/STOP " om
du vill tvinga motorn att stanna
( men tänk på att motorn inte
kan star tas igen utan nyckeln ).
Slå på tändningen
(utan att starta motorn)
När den elektroniska nyckeln till det nyckelfria
start- och låssystemet befinner sig inne i bilen
kan du trycka på knappen "START/STOP",
utan att trampa på någon pedal , för att slå till
tändningen.
F
T

ryck på knappen " START/STOP".
Instrumentpanelen tänds men
motorn startar inte.
F

T
ryck en gång till på knappen för att stänga
av tändningen och göra det möjligt att låsa
bilen.
När tändningen är tillslagen
växlar systemet automatiskt till
energisparläget, när batteriets
laddningsnivå kräver detta.

209
DS4_sv_Chap08_conduite_ed02-2015
Växlingsindikator*
I bilar med manuell växellåda kan
pilen åtföljas av en indikering om
rekommenderad växel.
I bilar med EGS/ETG -växellåda eller
automatlåda är systemet bara aktivt i
det manuella läget. * Beroende på motor.
I dieselversionerna ”BlueHDi 150” med
manuell växellåda, kan systemet föreslå att du
lägger i friläget för att tillåta att motorn ställs
i standbyläge (STOP-läget i Stop & Start),
under vissa kör förhållanden. I så fall visas N i
instrumentpanelen. System som minskar bränsleförbrukningen genom att rekommendera den bäst lämpade växeln.
Funktionssätt
Beroende på situationen och på hur din bil
är utrustad, kan systemet rekommendera att
du hoppar över en (eller flera) växlar. Du kan
följa denna rekommendation utan att gå via de
mellanliggande växellägena.
Rekommendationerna ska inte betraktas som
obligatoriska. Det är naturligtvis vägens skick,
trafiktätheten och säkerheten som avgör vilken
växel som bör väljas. Det är alltså föraren som
har ansvaret för att följa systemets indikeringar
eller inte.
Funktionen kan inte kopplas ur. Exempel:
-

D
u har 3:ans växel ilagd.
-

D
u trampar på gaspedalen.
-

S
ystemet kan föreslå att du byter till en
högre växel.
Informationen visas i form av en pil i
instrumentpanelen.
Systemet rekommenderar ett växelläge
med hänsyn till kör förhållandena
(backe, last etc.) och förarens
kommandon (effekt, acceleration,
inbromsning etc.).
Systemet föreslår under inga
omständigheter:
-

a
tt lägga i 1:ans växel,
-

a
tt lägga i backväxeln.
Körning

DS4_sv_Chap08_conduite_ed02-2015
Stop & StartStop & Start-systemet ställer tillfälligt motorn i viloläge - STOP-läget - när du stannar bilen (rödljus, köbildning etc.) Motorn startar automatiskt igen -
START-läget - när du trampar på gasen för att köra iväg. Omstarten sker momentant, snabbt och tyst.
Stop & Start lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser och har lägre ljudnivå när
bilen står stilla.
Funktion
Motorn ställer sig i STOP-läge
I bilar med EGS/ETG -växellåda är
STOP-läget inte tillgängligt under några
sekunder efter att backväxeln lagts ur
vid parkeringsmanövrer.
STOP-läget påverkar inte bilens andra
funktioner, som t.ex. bromsning,
servostyrning etc.
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen
med nyckeln eller med knappen
"START/STOP".
Kontrollampan
"ECO" tänds i
instrumentpanelen och motorn ställer
sig automatiskt i viloläge:
-

bi

l med manuell växellåda:
ställ
växelspaken i friläget eller släpp upp
kopplingspedalen i en hastighet under
20

km/tim, eller stillastående med
bensinversionen PureTech 130

och
dieselversionerna BlueHDi 115

och 120,
-

b

il med EGS/ETG-växellåda: trampa på
bromspedalen eller ställ växelspaken i läge
N i en hastighet som understiger 8

km/tim,
-

bi

l med automatlåda : trampa på
bromspedalen eller ställ växelspaken i läge
N när bilen står stilla. Om din bil är utrustad med denna
funktion håller en tidräknare reda
på hur länge STOP-läget har
varit aktivt under färden. Den
nollställs varje gång tändningen
slås till med nyckeln eller med
knappen "START/STOP".
STOP-läget aktiveras inte om:
-
b
ilen står i en kraftig väglutning (upp- eller
nedförsbacke),
-
f
örardörren är öppen,
-
f
örarens säkerhetsbälte är lossat,
- h astigheten har inte överstigit 10 km/tim
sedan den senaste starten (med nyckeln
eller med knappen "START/STOP"),
-

d
en elmanövrerade parkeringsbromsen är
åtdragen eller håller på att dras åt,
-

v
ärmekomforten i kupén gör det
nödvändigt,
-

b
orttagningen av imma är aktiv,
-

v
issa driftsvillkor (batteriladdning,
motortemperatur, bromsservo,
utetemperatur etc.) inte är uppfyllda.
Särskilda fall när STOP-läget inte
kan kopplas in
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt.

213
DS4_sv_Chap08_conduite_ed02-2015
Motorn ställer sig i START-läge
Kontrollampan "ECO" släcks och
motorn startar automatiskt igen:
-

bi

l med manuell växellåda : när du
trampar ned kopplingspedalen i botten,
-

b

il med EGS/ETG-växellåda:
●

n

är du släpper upp bromspedalen med
växelspaken i läge A eller M ,
●

e

ller när du flyttar växelspaken till läge A
eller M från läge N och bromspedalen är
uppsläppt,
●

e

ller när du lägger i backväxeln,
-

bi

l med automatlåda:
●

s

läpp upp bromspedalen när
växelspaken står i läge D eller M ,
●

e

ller när du flyttar växelspaken till läge D
eller M från läge N och bromspedalen är
uppsläppt,
●

e

ller när du lägger i backväxeln.
Särskilda fall: automatisk
aktivering av START-läget
Om en bil med manuell växellåda
står i STOP-läget och du lägger i en
växel utan att ha trampat ur ordentligt,
tänds en kontrollampa eller visas ett
varningsmeddelande för att uppmana
dig att trampa ned kopplingspedalen
igen för att motorn ska starta.
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt. Av säkerhets- eller komfortskäl aktiveras
START-läget automatiskt:
-

n

är du öppnar förardörren,
-

n

är förarens säkerhetsbälte lossas,
-

b

ilens hastighet överstiger 25

km/tim
med manuell växellåda (3

km/tim i
bensinversionerna PureTech 130

samt
dieselversionerna BlueHDi 115

och 120),
11

km/tim med en EGS/ETG -växellåda
eller 3

km/tim med en automatlåda,
-

n

är den elmanövrerade parkeringsbromsen
håller på att dras åt,
-

n

är vissa andra förhållanden
(batteriladdning, motortemperatur,
bromsservo, reglering av luftkonditionering
...) kräver detta för att systemet eller bilen
ska fungera optimalt.
Körning

DS4_sv_Chap08_conduite_ed02-2015
Systemet återaktiveras automatiskt
varje gång bilen startas med nyckeln
eller med knappen "START/STOP".
Återinkoppling
Tryck en gång till på reglaget "ECO OFF".
Systemet är på nytt aktivt, vilket indikeras
genom att lampan på reglaget släcks och ett
meddelande visas.
Om urkopplingen görs i STOP-läget
startar motorn direkt.
Du kan när som helst trycka på reglaget
"
ECO OFF " för att koppla ur systemet.
Det indikeras genom att reglagets
indikeringslampa tänds och ett meddelande
visas.
Urkoppling
