15Käytännön tietoja

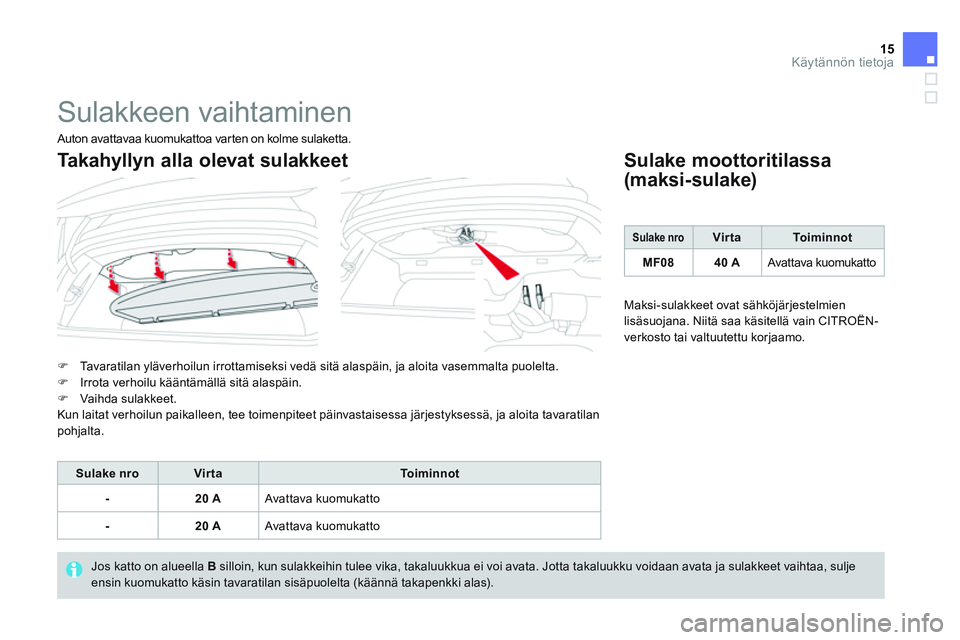

Sulakkeen vaihtaminen



)
Tavaratilan yläverhoilun irrottamiseksi vedä sitä alaspäin, ja aloita vasemmalta puolelta.

)
Irrota verhoilu kääntämällä sitä alaspäin.

)
Vaihda sulakkeet.
Kun laitat verhoilun paikalleen, tee toimenpiteet päinvastaisessa järjestyksessä, ja aloita tavaratilan
pohjalta.

Sulake moottoritilassa
(maksi-sulake)

Sulake nro

Virta

To i m i n n o t


-

20 A
Avattava kuomukatto

-

20 A
Avattava kuomukatto

Jos katto on alueella B
silloin, kun sulakkeihin tulee vika, takaluukkua ei voi avata. Jotta takaluukku voidaan avata ja sulakkeet vaihtaa, sulje
ensin kuomukatto käsin tavaratilan sisäpuolelta (käännä takapenkki alas).



Auton avattavaa kuomukattoa varten on kolme sulaketta.


Takahyllyn alla olevat sulakkeet


Sulake nro


Virta

To i m i n n o t


MF08

40 A
Avattava kuomukatto
Maksi-sulakkeet ovat sähköjärjestelmien
lisäsuojana. Niitä saa käsitellä vain CITROËN-
verkosto tai valtuutettu korjaamo.

16Käytännön tietoja

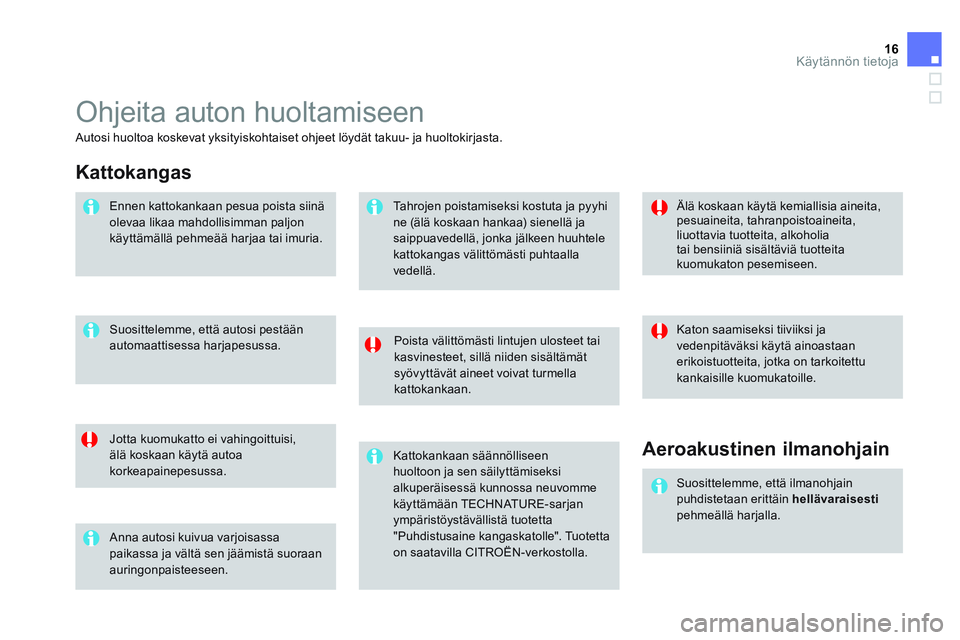

Ohjeita auton huoltamiseen


Poista välittömästi lintujen ulosteet tai
kasvinesteet, sillä niiden sisältämät
syövyttävät aineet voivat turmella
kattokankaan.

Jotta kuomukatto ei vahingoittuisi,
älä koskaan käytä autoa
korkeapainepesussa.
Älä koskaan käytä kemiallisia aineita,
pesuaineita, tahranpoistoaineita,
liuottavia tuotteita, alkoholia
tai bensiiniä sisältäviä tuotteita
kuomukaton pesemiseen.
Autosi huoltoa koskevat yksityiskohtaiset ohjeet löydät takuu- ja huoltokirjasta.

Anna autosi kuivua varjoisassa
paikassa ja vältä sen jäämistä suoraan
auringonpaisteeseen.
Suosittelemme, että autosi pestään
automaattisessa harjapesussa.
Tahrojen poistamiseksi kostuta ja pyyhi
ne (älä koskaan hankaa) sienellä ja
saippuavedellä, jonka jälkeen huuhtele
kattokangas välittömästi puhtaalla
vedellä.

Katon saamiseksi tiiviiksi ja
vedenpitäväksi käytä ainoastaan
erikoistuotteita, jotka on tarkoitettu
kankaisille kuomukatoille.



Kattokangas


Ennen kattokankaan pesua poista siinä
olevaa likaa mahdollisimman paljon
käyttämällä pehmeää harjaa tai imuria.

Kattokankaan säännölliseen
huoltoon ja sen säilyttämiseksi
alkuperäisessä kunnossa neuvomme
käyttämään TECHNATURE-sarjan
ympäristöystävällistä tuotetta
"Puhdistusaine kangaskatolle". Tuotetta
on saatavilla CITROËN-verkostolla.


Aeroakustinen ilmanohjain


Suosittelemme, että ilmanohjain
puhdistetaan erittäin hellävaraisesti

pehmeällä harjalla.

17Te k n i s e t t i e d o t

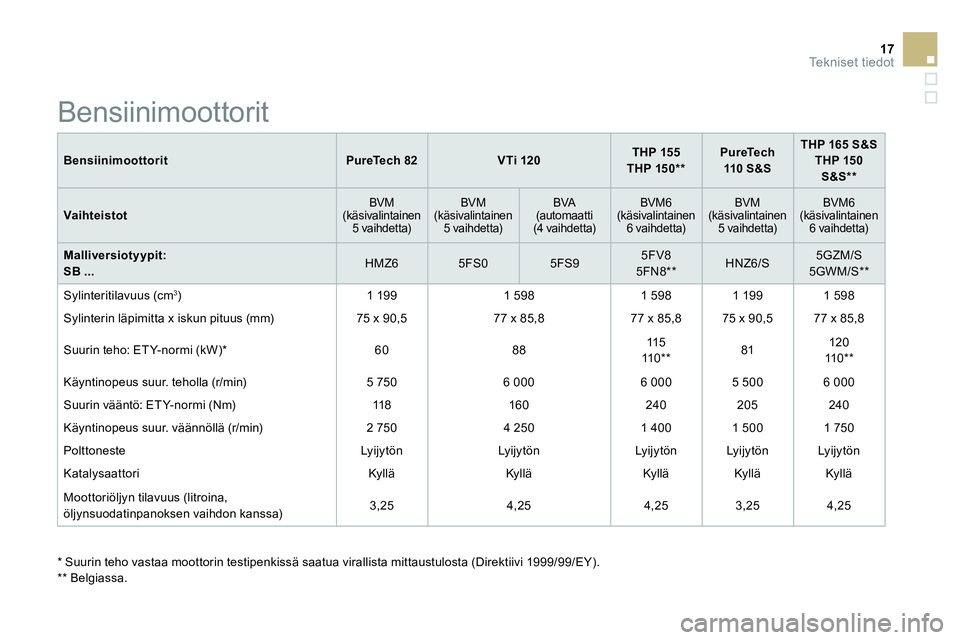

Bensiinimoottorit


PureTech 82



VTi 120



THP 155


THP 150 **



PureTech
110 S&S



THP 165 S&S


THP 150
S&S **



Vaihteistot



BVM
(käsivalintainen
5 vaihdetta)
BVM
(käsivalintainen
5 vaihdetta)
BVA
(automaat ti
(4 vaihdet ta)
BVM6
(käsivalintainen
6 vaihdetta)
BVM
(käsivalintainen
5 vaihdetta)
BVM6
(käsivalintainen
6 vaihdetta)


Malliversiotyypit:
SB
...

HMZ6

5FS0


5FS9

5FV8
5FN8 **

HNZ6/S
5GZM/S
5GWM/S **

Sylinteritilavuus (cm
3
)
1 199
1 598
1 598
1 199
1 598
Sylinterin läpimitta x iskun pituus (mm)
75 x 90,5
77 x 85,8
77 x 85,8
75 x 90,5
77 x 85,8
Suurin teho: ET Y-normi (kW) *
60
88
115
11 0 **

81
120
11 0 **

Käyntinopeus suur. teholla (r/min)
5 750
6 000
6 000
5 500
6 000
Suurin vääntö: ET Y-normi (Nm)
11 8
160
240
205
240
Käyntinopeus suur. väännöllä (r/min)
2 750
4 250
1 400
1 500
1 750
Polttoneste
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Katalysaattori
Ky llä
Ky llä
Ky llä
Ky llä
Ky llä
Moottoriöljyn tilavuus (litroina,
öljynsuodatinpanoksen vaihdon kanssa)
3,25
4,25
4,25
3,25
4,25

*
Suurin teho vastaa moottorin testipenkissä saatua virallista mittaustulosta (Direktiivi 1999/99/EY)
.

**
Belgiassa
.











Bensiinimoottorit

18Te k n i s e t t i e d o t

Bensiinimoottorit


PureTech 82



VTi 120



THP 155


THP 150 *



PureTech
110 S&S



THP 165 S&S


THP 150
S&S *



Vaihteistot




BVM
(käsivalintainen
5 vaihdetta)

BVM
(käsivalintainen
5 vaihdetta)

BVA
(automaat ti
4 vaihdetta)

BVM6
(käsivalintainen
6 vaihdetta)
BVM
(käsivalintainen
5 vaihdetta)
BVM6
(käsivalintainen
6 vaihdetta)


Malliversiotyypit:
SB...


HMZ6


5FS0


5FS9


5FV8

5FN8 *


HNZ6/S
5GZM/S
5GWM/S *




- Omamassa
1 032
1 088
1 133
1 156
1 090
1 165


- Massa ajokunnossa
1 107
1 163
1 208
1 231
1 165
1 240



- Suurin teknisesti sallittu massa kuormattuna (MTAC)

1 532
1 575
1 610
1 619
1 598
1 619


- Suurin sallittu ajoneuvoyhdistelmän
kokonaismassa (MTR A)
kaltevuus 12 %
2 332
2 475
2 510
2 519
2 498
2 530


- Jarrullinen perävaunu (suur. sallitun
kokonaismassan rajoissa)
kaltevuus 12 %
800
900
900
900
900
900


- Jarrullinen perävaunu ** (kuorman
uudelleenr yhmittämisen kanssa suur. sallitun
kok.massan rajoissa)
1 100
1 150
1 150
1 150
1 150
1 150


- Jarruton perävaunu
520
570
570
570
520
570


- Suurin paino vetopuomilla
46
46
46
46
46
46


*
Belgiassa
.

**
Jarrullisen perävaunun perävaunukuormaa voidaan lisätä, jos sallitun kokonaismassan puitteissa vähennetään vetoauton painoa; huomaa, että
painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua perävaunukuormaa on
vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa ylittää 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.

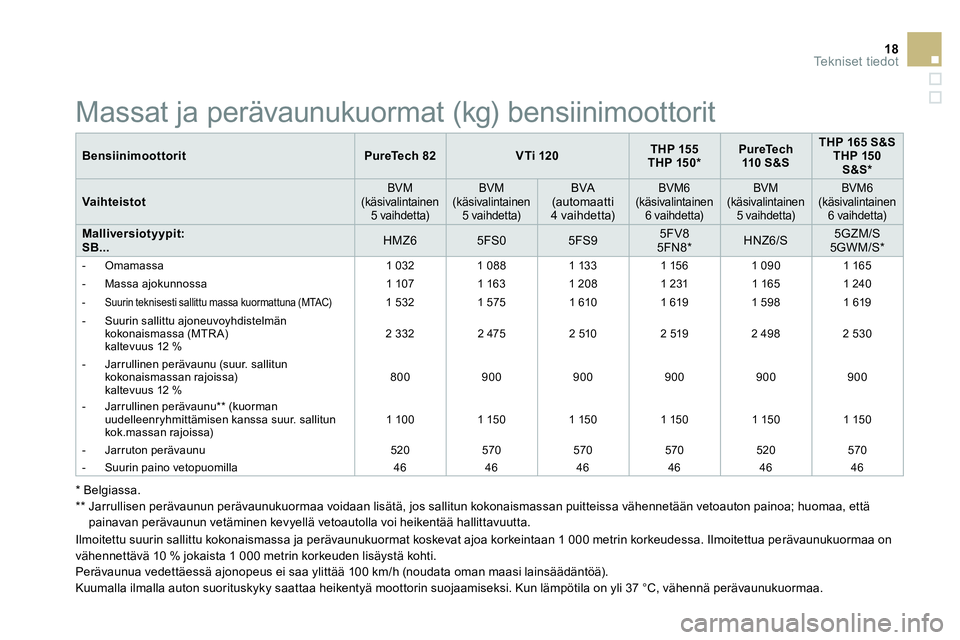

Massat ja perävaunukuormat (kg) bensiinimoottorit

19Te k n i s e t t i e d o t

Dieselmoottorit


e-HDi 90



Blue HDi 100



Blue HDi 120


Blue HDi 115 **



Vaihteistot

BVM (käsivalintainen
5 vaihdetta)
ETG6 (automatisoitu
6 vaihdetta)
BVM (käsivalintainen
5 vaihdetta)
BVM6 (käsivalintainen
6 vaihdetta)

Malliversiotyypit:
SB...


9HPK/S


9HP8/PS

BHY6/S
BHZM/S
BHXM/S **

Sylinteritilavuus (cm
3)
1 560
1 560
1 560
Syl. läpimitta x iskunpituus (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Maksimiteho: ET Y-normi (kW) *
68
73
88
85 **

Käyntinopeus maksimiteholla (r/min)
4 000
3 750
3 500
Maksimivääntö: ET Y-normi (Nm)
230
254
300
Käyntinopeus maksimiväännöllä (r/min)
1 750
1 750
1 750
Polttoaine
Dieselpolttoneste
Dieselpolttoaine
Dieselpolttoaine
Katalysaattori
Ky llä
Ky llä
Ky llä
Hiukkassuodatin (FAP)
Ky llä
Ky llä
Ky llä
Moottoriöljyn tilavuus (litroina,
öljynsuodatinpanoksen vaihdon kanssa)
3,75
3,75
3,75

*
Suurin teho vastaa moottorin testipenkissä saatua EU-direktiivin mukaista virallista testitulosta (direktiivi 1999/99/EY)
.

**
Belgiassa
.











Dieselmoottorit


.../S: Stop & Start -järjestelmällä varustettu malli .

20Te k n i s e t t i e d o t

Dieselmoottorit


e-HDi 90



Blue HDi 100



Blue HDi 120


Blue HDi 115 **



Vaihteistot


BVM (käsivalintainen
5 vaihdetta)

ETG6 (automatisoitu
6 vaihdetta)
BVM (käsivalintainen
5 vaihdetta)
BVM6 (käsivalintainen
6 vaihdetta)

Malliversiotyypit:
SB...


9HPK/S


9HP8/PS

BHY6/S
BHZM/S
BHXM/S **



- Omamassa
1 085
1 090
1 148
1 200


- Massa ajokunnossa
1 160
1 165
1 223
1 275


-
Suurin teknisesti sallittu massa kuormattuna (MTAC)

1 625
1 639
1 652
1 665


- Suurin sallittu kokonaismassa (MTR A)
kaltevuus 12 %
2 525
2 539
2 552
2 565


- Jarrullinen perävaunu (suur. sallitun kok.
massan rajoissa)
kaltevuus 12 %
900
900
900
900


- Jarruilla varustettu perävaunu * (kuorman
uudelleenryhmittämisen kanssa suur.
sallitun kok.painon rajoissa)
1 150
1 150
1 150
1 150


- Jarruton perävaunu
570
570
570
570


- Suurin paino vetopuomilla
46
46
46
46
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua perävaunukuormaa on
vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa ylittää 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.
*
Jarrullisen perävaunun perävaunukuormaa voidaan lisätä, jos sallitun kokonaismassan puitteissa vähennetään vetoauton painoa; huomaa, että
painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

**
Belgiassa
.

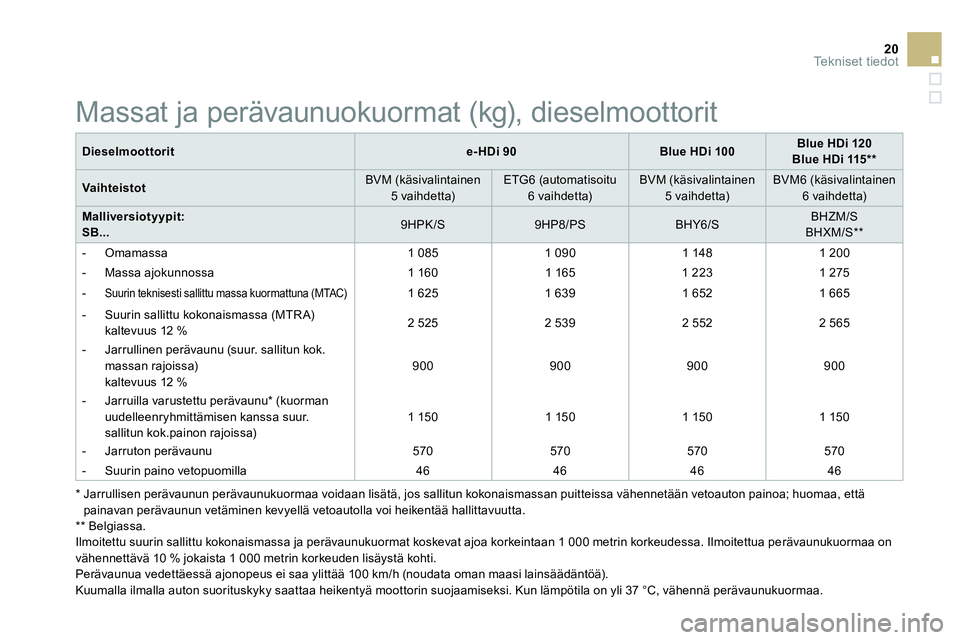

Massat ja perävaunuokuormat (kg), dieselmoottorit

21Te k n i s e t t i e d o t

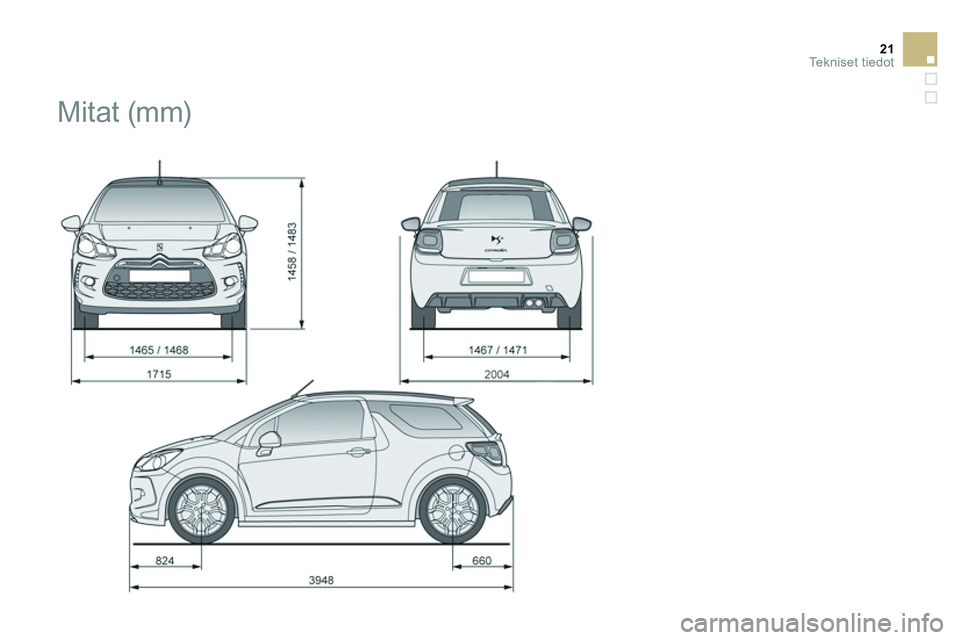

Mitat (mm)
