2015 CITROEN C4 stop start

162
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Några råd vid körning
Följ alltid trafikreglerna och var uppmärksam,
oavsett vilka trafikförhållanden som gäller.
Var uppmärksam på trafiken och håll händerna
på ratten för att alltid vara beredd och kunna
reagera på alla händelser.
Under långa färder rekommenderar vi starkt att
du tar en paus varannan timme.
Kör mjukt, sakta in i god tid före inbromsningar
och öka säkerhetsavstånden i kraftigt regn och
ovä d e r.
Körning på översvämmad
körbana
Vi rekommenderar starkt att du inte kör bilen
på översvämmade körbanor eftersom allvarliga
skador kan uppstå på motorn, växellådan och
elsystemet.
Viktigt!Om du är tvungen att köra på en översvämmad
körbana:
-
k
ontrollera att vattendjupet inte är högre
än 15
cm inklusive vågor som orsakas av
andra trafikanter,
-

k
oppla ur Stop & Start-funktionen,
-

k
ör så sakta det går utan att få motorstopp.
Kör aldrig fortare än 10
km/tim,
-

s
tanna inte och stäng inte av motorn.
Bromsa lätt upprepade gånger för att
torka bromsskivorna och bromsklotsarna
så snart förhållandena är säkra efter den
översvämmade sträckan. Kör aldrig med parkeringsbromsen
åtdragen - Det finns risk att
bromssystemet överhettas och skadas!
Parkera inte och låt inte motorn vara
igång när bilen står stilla i områden
där brännbara ämnen eller material
(torrt gräs, döda löv etc.) kan komma i
kontakt med det heta avgassystemet -
Brandrisk!
Lämna aldrig bilen utan uppsikt med
motorn igång. Om du måste kliva
ur bilen med motorn igång ska du
dra åt parkeringsbromsen och ställa
växellådan i friläget eller i läge N eller P
,
beroende på typ av växellåda.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad om du vill försäkra
dig om skicket på din bil.
körning

163
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Det har 3 lägen:
- l äge 1 (Stop): insättning och utdragning av
nyckeln, låst rattstång.
-

l
äge 2

(Tändning) : upplåst rattstång,
påslagning av tändningen, förvärmning av
dieselmotor, starta motorn.
-

l
äge 3

(Star t).
Läget tändning
I det här läget kan du använda bilens elektriska
utrustning eller ladda tillbehör.
När batteriets laddningsnivå sjunkit
till reservnivån, övergår systemet till
energisparläget: strömförsörjningen stängs av
automatiskt för att spara på batteriets laddning.
Starta/stänga av motorn med nyckeln
Tändningslås
Undvik att hänga tunga föremål vid
nyckeln som kan tynga ner den när den
sitter i tändlåset och som kan leda till
funktionsfel.
När motorn stängts av är inte bilens
bromsservosystem längre aktivt.
9
körning

166
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Starta / stänga av motorn i bilar med nyckelfritt lås-
och startsystem
Starta motorn
F Ställ växelspaken i läge N i bilar med EGS/ETG-växellåda, P eller N i bilar med
automatlåda eller i friläget i bilar med
manuell växellåda.
F

M
ed den elektroniska nyckeln inne i bilen
(du behöver inte sätta in den i läsaren)
trampar du på bromspedalen i bilar med
EGS/ETG -växellåda eller automatlåda eller
trampar ned kopplingen helt i bilar med
manuell växellåda. F

T
ryck kortvarigt på knappen
" START/STOP ".
R
attstången låses upp och
motorn startar nästintill
direkt (se informationen om
dieselversionerna).
Om denna kontrollampa tänds efter en
tryckning på "START/STOP" ska du
fortsätta att trampa ned broms- eller
kopplingspedalen tills lampan släcks
utan att trycka ytterligare på "START/
STOP", tills motorn startat helt.
Om något av startvillkoren inte är
uppfyllt, visas ett meddelande på
instrumentpanelen. I vissa fall kan
det vara nödvändigt att manövrera
ratten och samtidigt trycka på knappen
"START/STOP" för att hjälpa till att
låsa upp rattstången. Ett meddelande
upplyser dig om detta. Om den elektroniska nyckeln inte känns
av i området visas ett meddelande.
Flytta den elektroniska nyckeln så att
den befinner sig inom området för att
kunna starta motorn.
Det nyckelfria start- och låssystemet
kräver att den elektroniska nyckeln
befinner sig i avkänningsområdet.
Av säkerhetsskäl ska du inte lämna
detta område med bilen igång. Vid minusgrader startar bilar
med dieselmotor
först efter
att glödningslampan har
släckts.
körning

167
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Stänga av motorn
F Stanna bilen.
F S täll växelspaken i läge N i bilar med
EGS/ETG-växellåda, P eller N i bilar med
automatlåda eller i friläget i bilar med
manuell växellåda.
Lämna aldrig bilen utan att ta med dig
den elektroniska nyckeln.
När motorn stängts av är inte bilens
bromsservosystem längre aktivt. Om bilen inte står stilla stängs motorn
inte av. F

T
ryck på knappen " S TA R T/
STOP " (den elektroniska nyckeln
måste befinna sig inne i bilen).
M

otorn stängs av och
rattstången spärras.
Reservstartfunktion
När den elektroniska nyckeln befinner sig i
avkänningsområdet och motorn inte startar
efter en tryckning på knappen "START/STOP" :
F

S
täll växelspaken i läge N i bilar med
EGS/ETG-växellåda, P eller N i bilar med
automatlåda eller i friläget i bilar med
manuell växellåda. F
S ätt den elektroniska nyckeln i sin läsare.
(

se rubriken "Öppna och stänga -
Reservnyckel").
F

T
rampa på bromspedalen i bilar med EGS/
ETG -växellåda eller automatlåda eller
trampa ned kopplingen i botten i bilar med
manuell växellåda.
F

T
ryck på knappen
"START/STOP" .
M

otorn startar.
9
körning

168
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015

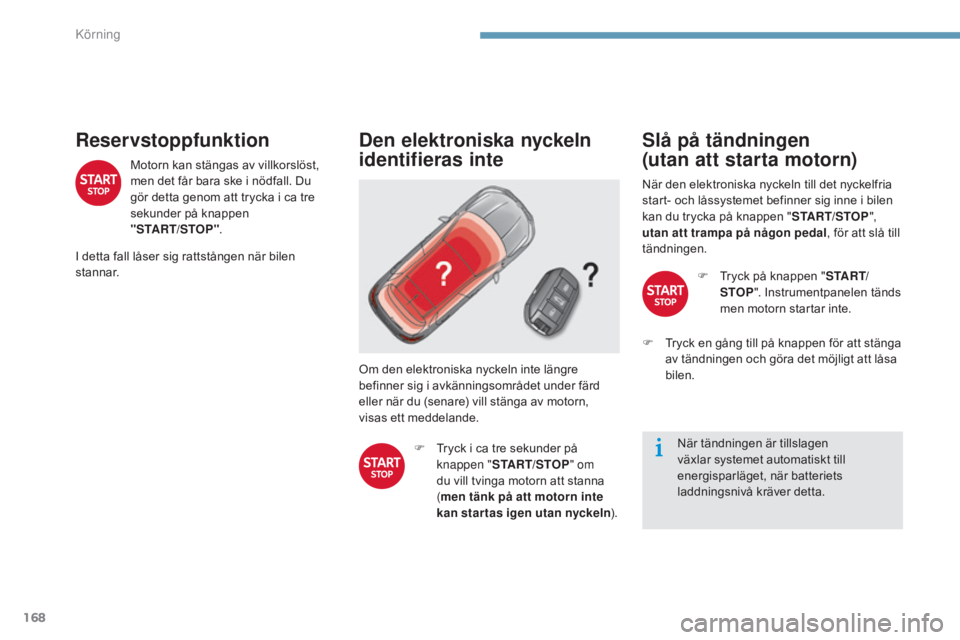

Reservstoppfunktion
Motorn kan stängas av villkorslöst,
men det får bara ske i nödfall. Du
gör detta genom att trycka i ca tre
sekunder på knappen
"START/STOP".
I detta fall låser sig rattstången när bilen
stannar.
Den elektroniska nyckeln
identifieras inte
Om den elektroniska nyckeln inte längre
befinner sig i avkänningsområdet under färd
eller när du (senare) vill stänga av motorn,
visas ett meddelande.
F

T
ryck i ca tre sekunder på
knappen " START/STOP " om
du vill tvinga motorn att stanna
( men tänk på att motorn inte
kan star tas igen utan nyckeln ).
Slå på tändningen
(utan att starta motorn)
När den elektroniska nyckeln till det nyckelfria
start- och låssystemet befinner sig inne i bilen
kan du trycka på knappen "START/STOP",
utan att trampa på någon pedal , för att slå till
tändningen.
När tändningen är tillslagen
växlar systemet automatiskt till
energisparläget, när batteriets
laddningsnivå kräver detta.F

T
ryck på knappen " S TA R T/
STOP ". Instrumentpanelen tänds
men motorn startar inte.
F

T
ryck en gång till på knappen för att stänga
av tändningen och göra det möjligt att låsa
bilen.
körning

189
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Växlingsindikator*
Beroende på kör förhållandena och
utrustningen i din bil kan systemet
rekommendera att du hoppar över ett eller flera
växellägen. Du kan följa rådet utan att gå via de
mellanliggande växlarna.
re
kommendationerna ska inte betraktas som
obligatoriska. Det är naturligtvis vägens skick,
trafiktätheten och säkerheten som avgör vilken
växel som bör väljas. Det är alltså föraren som
har ansvaret för att följa systemets indikeringar
eller inte.
Funktionen kan inte kopplas ur. -

D
u trampar på gaspedalen.
Exempel:
-
D u har 3:ans växel ilagd.
-

S
ystemet kan föreslå att du byter till en
högre växel.
Informationen visas i form av en pil i
instrumentpanelen.
System som minskar bränsleförbrukningen genom att rekommendera den bäst lämpade växeln.
I bilar med EGS/ETG -växellåda eller
automatlåda är systemet bara aktivt i det
manuella läget.
* Beroende på motor. I bilar med manuell växellåda kan pilen åtföljas
av en indikering om rekommenderad växel.
Systemet rekommenderar ett växelläge
med hänsyn till kör förhållandena
(backe, last etc.) och förarens
kommandon (effekt, acceleration,
inbromsning etc.).
Systemet föreslår under inga
omständigheter:
-

a
tt lägga i 1:ans växel,
-

a
tt lägga i backväxeln.
Funktionssätt
I dieselversionerna ”BlueHDi” med manuell
växellåda, kan systemet föreslå att du lägger
i friläget för att medge att motorn ställs i
standbyläge (STOP-läget i Stop & Start),
under vissa kör förhållanden. I så fall visas N i
instrumentpanelen.
9
körning

192
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
stop & start
Funktion
Motorn ställer sig i STOP-läge
Kontrollampan "ECO" tänds i
instrumentpanelen och motorn ställer
sig automatiskt i viloläge:
-

bi

l med manuell växellåda: ställ
växelspaken i friläget eller släpp upp
kopplingspedalen i en hastighet under
20

km/tim, eller stillastående med
bensinversionen PureTech 130
och
dieselversionen BlueHDi,
Om din bil är utrustad med denna
funktion håller en tidräknare reda
på hur länge STOP-läget har
varit aktivt under färden. Den
nollställs varje gång tändningen
slås till med nyckeln eller med
knappen "START/STOP".
-

b

il med EGS/ETG-växellåda: när du
trampar ned bromspedalen eller ställer
växelväljaren i läge N i en hastighet under
8

km/tim.
Särskilda fall när STOP-läget inte
kan kopplas in
STOP-läget aktiveras inte om:
- b ilen står i en kraftig väglutning (upp- eller
nedförsbacke),
-

f
örardörren är öppen,
-

f
örarens säkerhetsbälte är lossat,
-

h
astigheten har inte överstigit 10 km/tim
sedan den senaste starten (med nyckeln
eller med knappen "START/STOP"),
-

d
en elmanövrerade parkeringsbromsen är
åtdragen eller håller på att dras åt,
-

v
ärmekomforten i kupén gör det
nödvändigt,
-

b
orttagningen av imma är aktiv,
-

v
issa driftsvillkor (batteriladdning,
motortemperatur, bromsservo,
utetemperatur etc.) inte är uppfyllda.
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt.
Stop & Start-systemet ställer tillfälligt motorn i viloläge - STOP-läget - när du stannar bilen (rödljus, köbildning etc.) Motorn startar automatiskt igen -
START-läget - när du trampar på gasen för att köra iväg. Omstarten sker momentant, snabbt och tyst.
Stop & Start lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser och har lägre ljudnivå när
bilen står stilla.
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen
med nyckeln eller med knappen
"START/STOP". I bilar med EGS/ETG -växellåda är
STOP-läget inte tillgängligt under några
sekunder efter att backväxeln lagts ur
vid parkeringsmanövrer.
STOP-läget påverkar inte bilens andra
funktioner, som t.ex. bromsning,
servostyrning etc.
körning

193
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Urkoppling
Motorn ställer sig i START-läge
Du kan när som helst trycka på reglaget
"ECO OFF " för att koppla ur systemet.
Det indikeras genom att reglagets
indikeringslampa tänds och ett meddelande
visas.
Särskilda fall: automatisk
aktivering av START-läget
Kontrollampan "ECO" släcks och
motorn startar automatiskt igen:
-

bi

l med manuell växellåda: när du
trampar ned kopplingspedalen i botten,
-

m

ed en EGS/ETG-växellåda:
●

n

är du släpper upp bromspedalen med
växelspaken i läge A eller M ,
●

e

ller när du flyttar växelspaken till läge A
eller M från läge N och bromspedalen är
uppsläppt,
●

e

ller när du lägger i backväxeln. Av säkerhets- eller komfortskäl aktiveras
START-läget automatiskt:
-

n
är du öppnar förardörren,
-

n
är förarens säkerhetsbälte lossas,
-

n
är bilens hastighet överstiger
25
km/tim med en manuell växellåda
(3
km/tim med bensinversionen PureTech
130
och dieselversionen Blue HDi) eller
11
km/tim med en EGS/ETG -växellåda,
-

n
är den elmanövrerade parkeringsbromsen
håller på att dras åt,
-

n
är vissa andra förhållanden
(batteriladdning, motortemperatur,
bromsservo, reglering av
luftkonditionering ...) kräver detta för att
systemet eller bilen ska fungera optimalt.
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt.
Om en bil med manuell växellåda
står i STOP-läget och du lägger i en
växel utan att ha trampat ur ordentligt,
tänds en kontrollampa eller visas ett
varningsmeddelande för att uppmana
dig att trampa ned kopplingspedalen
igen för att motorn ska starta. Om urkopplingen görs i STOP-läget
startar motorn direkt.
9
körning
