2015 CITROEN C4 CACTUS ESP

156
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
rezervor de carburant
Capacitatea rezervorului:
- B enzina: aproximativ 50 litri.
-

D
iesel: aproximativ 45 sau 50 litri (in functie de versiune).
Nivel minim de carburant Alimentare cu carburant
Cand in rezervor este atins nivelul minim
de carburant, acest martor se aprinde
pe tabloul de bord, insotit de un semnal
sonor, de un mesaj, iar ultimul segment
luminos al indicatorului de nivel carburant
se aprinde intermitent in culoarea rosie.
Pentru a efectua alimentarea in totala siguranta:
F E ste imperativ sa opriti motorul.
F

D
eschideti capacul rezervorului de carburant.
o

eticheta lipita la interiorul capacului de
protectie a busonului va aminteste tipul de
carburant de utilizat in functie de motorizare.
Nivelul de carburant trebuie completat cu
cel putin 5 litri pentru a fi luat in calcul de
indicatorul de nivel de carburant.
La prima aprindere, in rezervor mai sunt
aproximativ 5 litri de carburant.
Cat timp nu a fost efectuata o alimentare
suficienta cu carburant, acest martor reapare
la fiecare punere a contactului, insotit de un
semnal sonor si de un mesaj. Acest semnal
sonor si mesajul sunt repetate din ce in ce mai
des, pe masura ce nivelul scade catre " 0".
Este imperativ sa alimentati cu carburant,
pentru a nu ramane in pana.
deschiderea capacului rezervorului poate declansa
un zgomot de aspirare a aerului. Acest fenomen
generat de depresiune, care este per fect normal,
este provocat de etanseitatea circuitului de carburant.
Cu Stop & Start, nu efectuati niciodata
o alimentare cu carburant cand motorul
este in mod STOP; este imperativa
taierea contactului cu cheia.
In caz de pana de carburant (Diesel),
consultati, de asemena, rubrica "Pana
de carburant (Diesel)". F

I
dentificati pompa corespunzatoare
carburantului conform cu motorizarea
vehiculului.
F
i
n
troduceti cheia in buson si apoi rotiti-o
spre stanga.
Informaţii practice

157
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
F Indepartati busonul si agatati-l pe fata interioara a capacului.
F
i
n
troduceti pistoletul pana la capat inainte
de a-l declansa pentru alimentare (risc de
stropire cu carburant).
F

M
entineti pistoletul in aceasta pozitie pe
toata durata alimentarii cu carburant.
Dupa terminarea alimentarii:
F

M
ontati busonul.
F
r
o
titi cheia spre dreapta si apoi scoateti-o
din buson.
F
a
p
asati pe capacul de protectie a
busonului de carburant pentru a-l inchide. Daca faceti plinul, nu insistati dupa cea
de-a 3-a oprire a pistoletului; aceasta ar
putea genera disfunctii.
Vehiculul dumneavoastra este echipat cu un
catalizator, care reduce substantele nocive din
gazele de esapament.
Pentru motoarele pe benzina, carburantul
fara plumb este obligatoriu.
Orificiul de alimentare al rezervorului are
un diametru redus, care nu permite decat
alimentarea cu benzina fara plumb.
Vehiculul este echipat cu un dispozitiv de
siguranta, care taie alimentarea cu carburant in
caz de impact.
Taierea alimentarii cu
carburant
In caz de introducere a unui
carburant necorespunzator cu
motorul vehiculului, golirea
rezervorului este obligatorie inainte
de pornirea motorului.
9
Informaţii practice

159
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

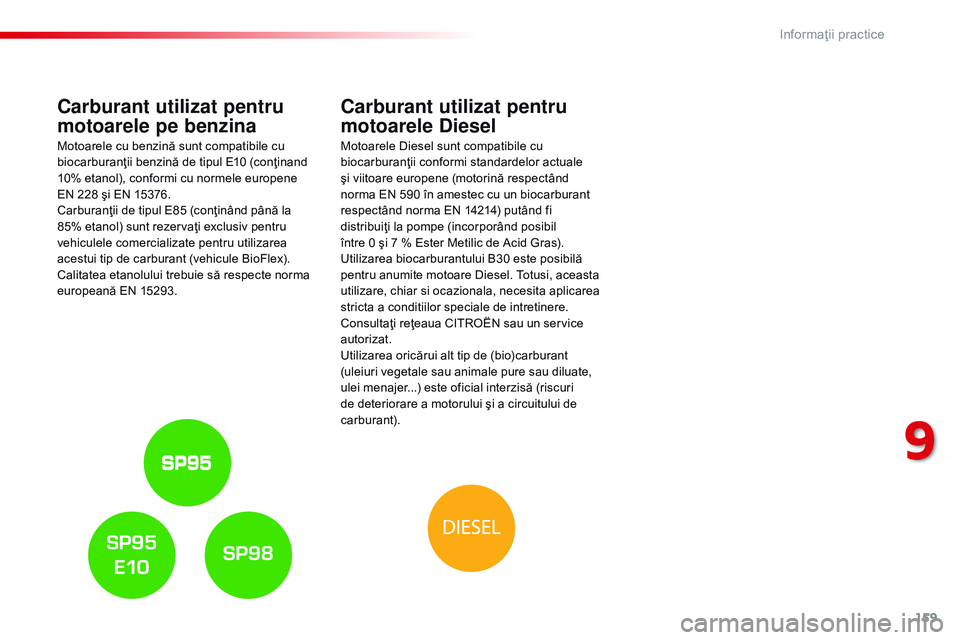

Carburant utilizat pentru
motoarele pe benzina
Motoarele cu benzină sunt compatibile cu
biocarburanţii benzină de tipul E10 (conţinand
10% etanol), conformi cu normele europene
EN 228 şi EN 15376.
Carburanţii de tipul E85 (conţinând până la
85% etanol) sunt rezervaţi exclusiv pentru
vehiculele comercializate pentru utilizarea
acestui tip de carburant (vehicule BioFlex).
Calitatea etanolului trebuie să respecte norma
europeană EN 15293.
Carburant utilizat pentru
motoarele Diesel
Motoarele Diesel sunt compatibile cu
biocarburanţii conformi standardelor actuale
şi viitoare europene (motorină respectând
norma EN 590 în amestec cu un biocarburant
respectând norma EN 14214) putând fi
distribuiţi la pompe (incorporând posibil
între
0 şi 7 % Ester Metilic de Acid Gras).
Utilizarea biocarburantului B30 este posibilă
pentru anumite motoare Diesel. Totusi, aceasta
utilizare, chiar si ocazionala, necesita aplicarea
stricta a conditiilor speciale de intretinere.
Consultaţi reţeaua CITROËN sau un service
autorizat.
Utilizarea oricărui alt tip de (bio)carburant
(uleiuri vegetale sau animale pure sau diluate,
ulei menajer...) este oficial interzisă (riscuri
de deteriorare a motorului şi a circuitului de
carburant).
9
Informaţii practice

160
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Pana de carburant (Diesel)
Pentru vehiculele echipate cu motor HDi, în
caz de pană de carburant, este necesară
reamorsarea circuitului de carburant.
Motor e-HDi 92
F adaugati in rezervorul de carburant cel puţin 5 litri de motorină.
F

D
eschideţi capota motorului.
F

D
acă este necesar, desprindeti
apărătoarea pentru acces la pompa de
amorsare.
F

A
cţionaţi pompa de reamorsare până la
întărirea acesteia (prima apăsare poate fi
dură).
F

A
cţionaţi demarorul până la punerea în
funcţiune a motorului (dacă motorul nu
porneşte la prima solicitare, aşteptaţi
aproximativ 15 secunde, apoi reluaţi).
F

F
ără rezultat după câteva tentative,
acţionaţi din nou pompa de reamorsare
apoi demarorul.
F

P
uneţi la loc şi fixati apărătoarea.
F

Î
nchideţi capota motorului.
Daca motorul nu porneşte la prima
încercare, nu insistaţi si reluati
procedura.
Motor BlueHDi 100
F Alimentaţi rezervorul de carburant cu cel
putin 5 litri de motorină.
F

P
uneti contactul (fara a porni motorul).
F

A
steptati aproximativ 6 secunde si taiati
contactul.
F

R
epetati operatia de 10 ori.
F

A
cţionaţi demarorul, pentru a pune în
funcţiune motorul.
Informaţii practice

161
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
aditiv adBlue® si sistem SCR
pentru motoare Diesel BlueHDi
Dispozitivul care asociaza sistemul SCR
(Reducere Catalitica Selectiva) si filtrul de
particule (FAP) pentru tratarea gazelor de
esapament a fost ales de CITROËN pentru
a proteja mediul înconjurător si pentru a se
conforma prevederilor noului standard Euro 6,
fără a afecta per formanţele sau consumul de
carburant ale motoarelor Diesel.
Sistem SCR
Cu ajutorul aditivului denumit AdBlue®, care contine
uree, un catalizator transforma pana la 85% din oxizii
de azot (NOx) in azot si apa, substante inofensive
pentru sanatate si mediul inconjurator.
daca rezervorul de aditiv ad Blue® este
gol, pornirea motorului este impiedicata
de un dispozitiv reglementar.
In cazul in care este defect sistemul
SCR, nivelul de emisii al vehiculului
dumneavoastra nu mai corespunde
standardului Euro 6: vehiculul
dumneavoastra devine poluant.
In cazul unei defectiuni confirmate a
sistemului SCR, trebuie sa apelati cat mai
repede posibil la reteaua C
i

troën
s
au
la un Service autorizat: dupa parcurgerea
unei distante de 1 100 de kilometri se
va activa automat un dispozitiv pentru a
impiedica pornirea motorului.a
ditivul
a
dBlue® se afla intr-un rezervor
specific, situat sub portbagaj, in partea din
spate a vehiculului. Capacitatea acestuia
este de 17 litri, permitandu-i o autonomie
de deplasare de aproximativ 20 000 de kilometri
inainte de activarea unui dispozitiv de
avertizare care va anunta ca nivelul de rezerva
va permite sa parcurgeti 2 400 de kilometri.
La fiecare vizita pentru intretinere programata a
vehiculului dumneavoastra in reteaua CITROËN
sau la un Service autorizat va fi efectuata o
umplere a rezervorului de aditiv AdBlue
®, pentru
a garanta funcţionarea corectă a sistemului SCR.
In cazul in care kilometrajul estimat dintre
doua etape de intretinere depaseste limita
de 20

000

de kilometri, va recomandam sa
apelati la un Service autorizat sau la reteaua
CITROËN pentru a efectua completarea
necesara.
9
Informaţii practice

164
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
In cazul detectarii unei disfunctii a sistemului antipoluare SCR
In cazul detectarii unei disfunctiiIn timpul fazei de rulare autorizata (intre
1
100 km si 0 km)Un dispozitiv de imobilizare electronica a
motorului se activeaza automat la depasirea
distantei de 1 100 de kilometri parcursi dupa
confirmarea disfunctiei sistemului antipoluare
SCR. Imediat ce este posibil, apelati la
reteaua C
i

troën sau la un Service
autorizat pentru verificarea sistemului.
Daca este vorba despre o disfunctie
temporara, avertizarea dispare in
cursul calatoriei urmatoare, dupa
controlul autodiagnosticarii sistemului
antipoluare SCR.
Martorii luminosi UREA, SERVICE si
autodiagnosticare motor se aprind, este emis un
semnal sonor si este afisat mesajul "Emissions
fault" (Defect antipoluare), pentru a semnala un
defect al sistemului antipoluare.
Avertizarea se declanseaza in timpul rularii, cand
disfunctia este detectata pentru prima oara, apoi la
punerea contactului pentru calatoriile urmatoare,
atat timp cat persista cauza disfunctiei.
Daca este confirmat defectul sistemului SCR
(dupa parcurgerea unei distante de 50 de kilometri
pe parcursul careia a fost afisat permanent un
mesaj ce semnaleaza o disfunctie), se aprind
martorii luminosi SERVICE si autodiagnosticare
motor, iar martorul UREA lumineza intermitent,
este emis un semnal sonor si este afisat un mesaj
(de exemplu: "Emissions fault: Starting prevented
in 300 km" - defect sistem antipoluare - pornire
interzisa dupa parcurgerea distantei de 300 km)
indicand autonomia de deplasare exprimata in
kilometri sau in mile.
In timpul deplasarii, mesajul este afisat la intervale
de 30 de secunde, atat timp cat continua sa existe
disfunctia sistemului antipoluare SCR.
Avertizarea este reinnoita imediat dupa punerea
contactului.
Imediat ce este posibil, trebuie sa apelati la
reteaua CITROËN sau la un Service autorizat.
In caz contrar, nu veti mai putea porni vehiculul.
Informaţii practice

166
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Completarea cantitatii de aditiv AdBlue®
Masuri de prevedere in utilizareCompletarea cantitatii de aditiv AdBlue® din
rezervor este prevazuta la fiecare revizie
tehnica a vehiculului dumneavoastra in reteaua
CITROËN sau la un Service autorizat.
Cu toate acestea, in functie de capacitatea
rezervorului, este posibil sa fie necesara
completarea cantitatii de aditiv intre doua
revizii, in special in cazul in care acest lucru
este semnalat de o avertizare (martori luminosi
si mesaj).
Puteti apela la reteaua C
i

troën
sau la un
Service autorizat.
Daca doriti sa efectuati dumneavoastra
personal aceasta completare, va rugam sa cititi
cu atentie urmatoarele avertizari.
nu lasati aditivul a dBlue® la indemana
copiilor si pastrati-l in recipientul sau original.
nu

transvazati niciodata aditivul a dBlue
®
in alt recipient, pentru ca ii vor fi afectate
calitatile si puritatea.
Nu diluati niciodata aditivul cu apa.nu t urnati niciodata aditiv in rezervorul
de motorina.
Nu completati niciodata cantitatea cu un
distribuitor de aditiv
a
d
Blue
® rezervat
utilizarii de greutati mari.
ut

ilizati exclusiv aditiv
a
dBlue
® in conformitate
cu standardul ISO 22241.
Ambalarea intr-un recipient cu dispozitiv anti-
stropire permite simplificarea operatiilor de
completare a cantitatii. Puteti sa achizitionati
recipiente de 1,89 litri (1/2 galon) din reteaua
CITROËN sau de la un Service autorizat.a
ditivul
a
dBlue® este o solutie pe baza de uree.
Acest lichid este neinflamabil, incolor si inodor
(daca este pastrat intr-un loc racoros).
In cazul contactului cu pielea, spalati zona
respectiva cu multa apa si sapun. In cazul
contactului cu ochii, clatiti imediat si din
abundenta cu apa sau cu o solutie pentru
spalare oculara, timp de cel putin 15 minute.
in c

az de senzatie de arsura sau de iritatie
persistenta, consultati un medic.
In cazul ingerarii, clatiti imediat gura cu apa
curata si apoi beti multa apa.
In anumite conditii (de exemplu la temperaturi
extreme), nu poate fi exclus riscul de degajare
a vaporilor de amoniac: nu inhalati produsul.
Vaporii de amoniac au un efect iritant asupra
mucoaselor (ochii, nasul si gura).
Informaţii practice

173
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
2. UmflareF Rotiţi selectorul A pe poziţia "Umflare".
F

D
erulaţi complet tubul negru H .
F

R
acordaţi direct tubul negru la
valva roţii reparate. F
C onectaţi din nou fişa electrică a
compresorului la priza 12 V a vehiculului.
F

P
orniţi din nou motorul şi lăsaţi-l să
funcţioneze.
Prezentati-vă cât de curând posibil în
reţeaua CITROËN sau la un Service
autorizat.
Este imperativ să informaţi tehnicianul
despre utilizarea kitului. După
diagnosticare, tehnicianul vă va informa
dacă pneul poate fi reparat sau trebuie
înlocuit. F
A justaţi presiunea cu ajutorul
compresorului (pentru umflare:
întrerupătorul B în poziţia "I" ; pentru
dezumflare: întrerupătorul B în poziţia "O"
şi apăsaţi pe butonul C ), conform etichetei
de presiune a pneurilor vehiculului, situată
la nivelul uşii conducatorului auto.
O p

ierdere ulterioară de presiune indică
faptul că fisura din pneu nu a fost
colmatată, consultaţi reţeaua CITROËN
sau un Service autorizat pentru depanarea
vehiculului.
F

Î
ndepărtaţi, apoi depozitaţi kitul complet.
F

R
ulaţi cu viteză redusă (maxim 80 km/h),
limitând la 200 km distanţa parcursă.
9
Informaţii practice
