2015 CITROEN BERLINGO ELECTRIC hmotnost

16

Omezte příčiny zvýšené
spotřeby


Rozložte hmotnost nákladu
rovnoměrně na celé vozidlo; nejtěžší
zavazadla umístěte na podlahu
zavazadlového prostoru, co nejblíže
k zadním sedadlům.
Omezte zatížení vozidla a
minimalizujte aerodynamický
odpor (střešní tyčový nosič, střešní
zahrádka, nosič jízdních kol,
přívěs, ...). Používejte raději
uzavřený střešní box.
Střešní tyče a střešní zahrádku
demontujte, pokud je nepoužíváte.

Na konci zimního období vyměňujte
zimní pneumatiky za letní.



Dodržujte pokyny pro údržbu


Pravidelně kontrolujte tlak vzduchu ve
studených pneumatikách; dodržujte
doporučení uvedená na štítku
nalepeném na sloupku dveří vozidla
na straně řidiče.
Tuto kontrolu provádějte především:


- před dlouhou jízdou,

- při změně ročního období,

- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat
rezervní kolo a pneumatiky přívěsu
nebo karavanu.

Dbejte na pravidelnou údržbu vozidla
(olej, olejový fi ltr, vzduchový fi ltr, ...)
a řiďte se plánem servisních operací,
doporučených výrobcem vozidla.


Při čerpání paliva nepokračujte po
třetím vypnutí pistole. Zamezíte tak
přetečení paliva z nádrže.

U nového vozidla zaznamenáte lepší
hodnotu průměrné spotřeby paliva až
po ujetí prvních 3 000 km (záběh).

Děti na palubě


100

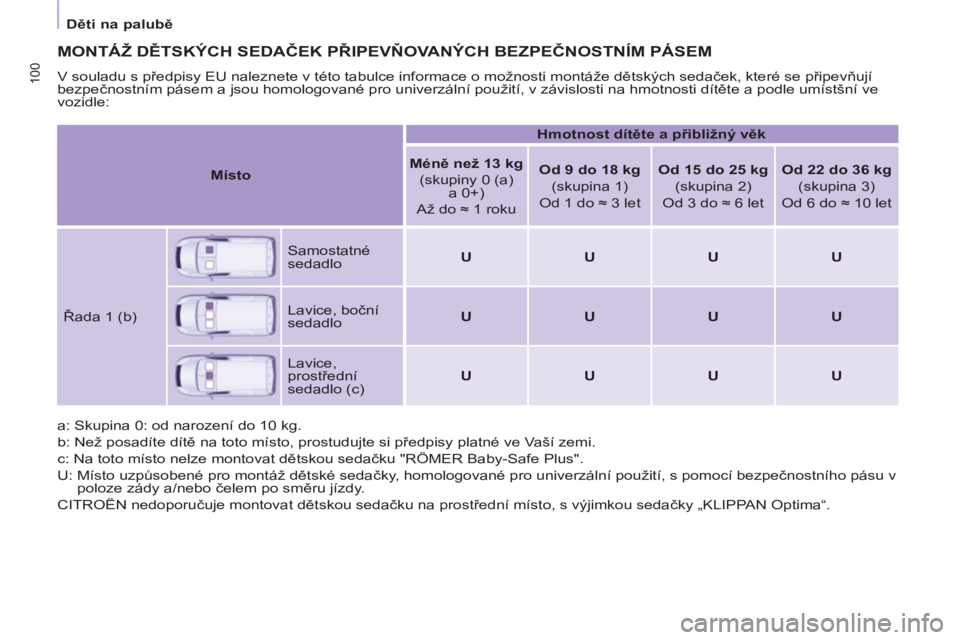

MONTÁŽ DĚTSKÝCH SEDAČEK PŘIPEVŇOVANÝCH BEZPEČNOSTNÍM PÁSEM

V souladu s předpisy EU naleznete v této tabulce informace o možnosti montáže dětských sedaček, které se připevňují
bezpečnostním pásem a jsou homologované pro univerzální použití, v závislosti na hmotnosti dítěte a podle umístšní ve
vozidle:
a: Skupina 0: od narození do 10 kg.
b: Než posadíte dítě na toto místo, prostudujte si předpisy platné ve Vaší zemi.
c: Na toto místo nelze montovat dětskou sedačku "RÖMER Baby-Safe Plus".
U: Místo uzpůsobené pro montáž dětské sedačky, homologované pro univerzální použití, s pomocí bezpečnostního pásu v
poloze zády a/nebo čelem po směru jízdy.
CITROËN nedoporučuje montovat dětskou sedačku na prostřední místo, s výjimkou sedačky „KLIPPAN Optima“.

Místo


Hmotnost dítěte a přibližný věk



Méně než 13 kg


(skupiny 0 (a)
a 0+)
Až do ≈ 1 roku

Od 9 do 18 kg
(skupina 1)
Od 1 do ≈ 3 let

Od 15 do 25 kg


(skupina 2)
Od 3 do
≈ 6 let

Od 22 do 36 kg



(skupina 3)
Od 6 do ≈ 10 let

Řada 1 (b)
Samostatné
sedadlo

U


U


U


U


Lavice, boční
sedadlo

U


U


U


U


Lavice,
prostřední
sedadlo (c)

U


U


U


U

102


Tažení přívěsu

Bližší informace o hmotnosti
přívěsu naleznete v dokladech od
vozidla (technický průkaz) nebo v
rubrice 8, část "Hmotnosti".

TAŽENÍ PŘÍVĚSU, KARAVANU, LODI...


Rozložení nákladu

Umístěte náklad v přívěsu tak, aby
se nejtěžší předměty nacházely co
nejblíže nápravě a svislé zatížení
koule tažného zařízení bylo blízko
přípustného maxima (nesmí ho však
překročit).

Chlazení

Při tažení přívěsu do svahu dochází ke
zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
Zařazujte co možná nejvyšší
převodové stupně pro snížení otáček
motoru a jeďte nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.


Doporučení pro jízdu

Tažené vozidlo musí mít volná kola: v
převodovce musí být zařazen neutrál.

103


Tažení přívěsu

PŘÍSLUŠENSTV
Í
5


Správné používání

Při určitých náročných provozních
podmínkách (tažení přívěsu s
maximální povolenou hmotností
do prudkého svahu za vysokých
venkovních teplot) motor omezí
automaticky svůj výkon. V takovém
případě automatické vypnutí
klimatizace umožní zvýšení
disponibilního výkonu motoru.

Pneumatiky

Zkontrolujte tlak vzduchu v
pneumatikách vozidla (viz rubrika 8,
část "Identifi kační prvky") i přívěsu,
dodržujte předepsané hodnoty. Rubrika 6, část "Hladiny náplní". Pokud se rozsvítí kontrolka
teploty chladicí kapaliny, co
nejdříve zastavte vozidlo a
vypněte motor.

Brzdy

Tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřazujte na nižší rychlostní stupeň,
brzděte plynule.


Tažné zařízení

Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
CITROËN, které byly již při návrhu
vozidla testovány a schváleny pro
používání s vozidlem, a svěřit jejich
montáž servisní síti CITROËN.
V případě montáže mimo síť CITROËN
musí být tato provedena povinně s
použitím připraveného elektrického
zapojení v zadní části vozidla a v
souladu s doporučeními výrobce
vozidla.
V souladu s obecnými pravidly,
uvedenými výše, Vás upozorňujeme
na riziko spojené s montáží tažného
zařízení pro přívěs nebo elektrického
příslušenství, které nebylo schváleno
společností Automobiles CITROËN.
Tato montáž může způsobit poruchu
elektronických systémů Vašeho
vozidla. Vždy se předem informujte u
výrobce vozidla.
Alarm, pískování skel, lékárnička,
bezpečnostní refl exní vesta, parkovací
asistent přední a zadní, výstražný
trojúhelník, bezpečnostní šrouby pro
hliníkové ráfky, ...

Potahy sedadel kompatibilní s airbagy
pro přední sedadlo, lavici, pryžový
koberec, kovralový koberec, sněhové
řetězy, sluneční clona, nosič jízdního
kola na zadní výklopné dveře, ...


DALŠÍ PŘÍSLUŠENSTVÍ

Toto příslušenství a náhradní díly
jsou uzpůsobené pro Váš vůz, jejich
spolehlivost a bezpečnost byla
testována a schválena. K dispozici je
široká nabídka dopňkového vybavení a
originálních náhradních dílů.
Řada prvků výbavy pro fi rmy
Ředitelství náhradních dílů výrobce
vydává katalog příslušenství, nabízející
různé vybavení a zařízení pro vnitřní
uspořádání, jako například:
Přepážky (všechny typy).
Nakládací váleček.
Tažné zařízení, propojovací svazek:
montáž tažného zařízení pro přívěs
musí být provedena v servisní síti
CITROËN.
Přepážky a oddělovací mříže, dřevěná
hladká a protiskluzová ochrana podlahy.
Ochranné mříže.


Boční vítr

Citlivost vozidla na nárazy bočního
větru je zvýšená, jezděte plynule a
přizpů
sobte rychlost.
ABS/ESC

Systém ABS nebo ESC ovládá pouze
vozidlo, nikoli přívěs či karavan.

Zadní parkovací asistent

Asistent není funkční u vozidla
táhnoucího přívěs.

Nabízena je další řada doplňků,
určených pro zvýšení pohodlí, pro
volný čas a pro údržbu:

Hmotnost vozidla a přívěsu
139
TECHNICKÉ CHARAKTERISTIKY
8

HMOTNOSTI VOZIDLA A PŘÍVĚSU (KG)

Všeobecné informace

Uvedené hodnoty NPHJS a hmotnosti
přívěsu jsou platné pro maximální
nadmořskou výšku 1 000 metrů;
indikovaná hmotnost přívěsu musí být
snížena o 10 % na každých dalších
1 000 metrů nadmořské výšky.
Rychlost vozidla táhnoucího přívěs
nesmí překročit 80 km/h (dodržujte
předpisy platné ve Vaší zemi).
Hmotnost brzděného přívěsu může být
v limitu NPHJS zvýšena, pokud je o
stejnou hodnotu snížena NPH vozidla,
které jej táhne. Pozor: tažení přívěsu
málo zatíženým vozidlem může
způsobit zhoršení jeho jízdní stability. Vysoké vnější teploty mohou způsobit
snížení výkonu vozidla z důvodu
ochrany motoru; když je vnější teplota
vyšší než 37 °C, snižte hmotnost
taženého přívěsu.
Provozní hmotnost (PH) se rovná
hmotnosti prázdného vozidla + řidič
(75 kg) + nádrž naplněná na 90 %. Podrobné informace naleznete
v technickém průkazu.
V každé zemi je nutno dodržovat
hodnoty hmotnosti přívěsů, stanovené
místními předpisy. Informace o tažné
kapacitě vozidla a celkové povolené
hmotnosti jízdní soupravy získáte
v servisní síti CITROËN.

144


Interiér



Vnitřní zpětné zrcátko 79
Platba na dálku, parkovné 79
Přední stropní světlo 72
Výměna žárovek ve stropním
světle 125

Rezervní kolo, zvedák,
výměna kola, nářadí 117-121
Sněhové řetězy 122
Čelní a boční nafukovací
vaky 90-93
Deaktivace, airbagu
spolujezdce 93
Akumulátor, dobíjení,
startování 115

Otevírání kapoty 106

Pojistky pro přívěs, tažné
zařízení, karosářskou
nástavbu, strojový spodek 130
Přední sedadla, seřízení,
opěrky hlavy 65-66
Kabina Extenso 67-68
Konfi gurace sedadel, lavice 69
Bezpečnostní pásy 88-89

Příslušenství 103


INTERIÉR


Zadní stropní světlo 72
Výměna žárovek stropního
světla 125

Nákladový prostor 75-76


- upevňovací oka,

- přepážka,

- obložení,

- zásuvka 12 V,

- přepážka žebříková nebo plná,

- odnímatelná dvířka.

Dětské sedačky 95-101
Parkovací brzda, ruční brzda 81

Tažení přívěsu, zvedání,
tažné zařízení 102-103, 133
Hmotnosti přívěsu 139

145


Charakteristiky - údržba

LOKALIZAC
E
10

CHARAKTERISTIKY - ÚDRŽBA


Identifi kační prvky, sériové
číslo, lak, pneumatiky 140
Sněhové řetězy 122

Ostřikovače skel / světlometů,
hladiny 110

Výměna žárovek osvětlení 123-127
Kontroly 111-112


- akumulátor,

- převodovka,

- vzduchový fi ltr / pylový fi ltr,

- olejový fi ltr,

- fi ltr pevných částic,

- parkovací brzda,

- brzdové destičky,

- brzdové bubny, kotouče.
Systém na snižování emisí
škodlivin 36
Pojistky v motorovém
prostoru 128, 131

Motorový prostor


- nafta 108

- benzín 107
Vypnutí přívodu paliva,
odvzdušn
ění naftového
okruhu 114
Rozměry 134-137
Rozměry strojového spodku 138
Hmotnosti 139

Otevírání kapoty, vzpěra 106
Hladiny náplní 109-110


- aditivum nafty,

- měrka oleje,

- kapalina do posilovače řízení,

- brzdová kapalina,

- chladicí kapalina.
Vypouštění vody, naftový fi ltr 112
Kontrolky 29-34

Výměna lišty stěrače 132

32
IDENTIFIKAČNÍ PRVKY


A. Štítek výrobce.
Nachází se na středovém sloupku na
pravé straně.
1 - VF Číslo v modelové řadě.
2 - Celková povolená hmotnost při
zatížení.
3 - Celková povolená hmotnost jízdní
soupravy.
4.1 - Maximální zatížení přední
nápravy.
4.2 - Maximální zatížení zadní nápravy.
B. Výrobní číslo.
Je vyražené na podběhu předního
pravého kola.
C. Pneumatiky a označení barvy
laku.
Štítek C
, umístěný na předních dveří,
udává:


- rozměry ráfků a pneumatik,

- značky pneumatik schválených
výrobcem vozidla,

- tlaky huštění pneumatik (kontrola
tlaku musí být prováděna u
studených pneumatik nejméně
jedenkrát měsíčně),

- označení barevného odstínu laku.
