2015 Alfa Romeo MiTo sensor

Fejl i stoplygter
Se beskrivelse under "Fejl i stoplygter".
Brændstofafbryder
Kontrollampen tænder, når den inertiaktiverede brændstofafbryder
aktiveres. Displayet viser den tilhørende meddelelse.
Fejl ved Start&Stop
(afhængigt af versioner/markeder)
Kontrollampen tænder, når der forekommer fejl i Start&Stop-systemet.
Fejl ved regnsensor
(afhængigt af versioner/markeder)
Se beskrivelse for kontrollampen
.
Fejl ved parkeringssensorer
(afhængigt af versioner/markeder)
Se beskrivelse for kontrollampen
.
Fejl ved tusmørkeføler
(afhængigt af versioner/markeder)
Kontrollampen tænder, når der forekommer fejl ved
skumringssensoren.
Fejl ved motorolietrykkets føler
Kontrollampen lyser op, hvis der konstateres en fejl ved sensoren for
motorolietryk. Displayet viser den tilhørende meddelelse.Fejl på elektrisk servostyring
(afhængigt af versioner/markeder)
Kontrollampen tænder, når der opstår en fejl i den elektriske
servostyring.
Tilstedeværelse af vand i brændstoffiltret
(afhængigt af versioner/markeder)
Kontrollampen tænder for at angive forekomst af vand indvendigt i
brændstoffilteret til diesel.
Fartgrænse overskredet
(afhængigt af versioner/markeder)
Kontrollampen tænder, når bilen overskrider hastighedsgrænsen, der
er indstillet i Setup-menuen.
Når bilen overskrider hastighedsgrænsen, vises der i nogle versioner
en meddelelse og et symbol på displayet, og der afgives et lydsignal.Tågebaglygter (ravfarvet)
Kontrollampen lyser op, når tågebaglygterne tændes.
Tågeforlygter (grøn)
Kontrollampen lyser op, når tågeforlygterne tændes.
14
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

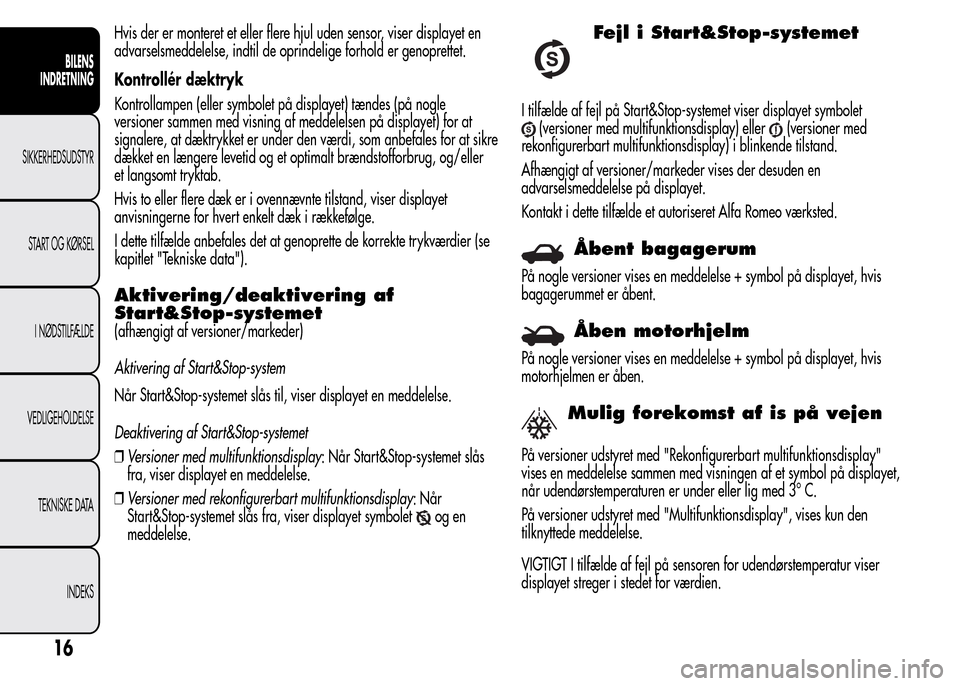

Hvis der er monteret et eller flere hjul uden sensor, viser displayet en
advarselsmeddelelse, indtil de oprindelige forhold er genoprettet.
Kontrollér dæktryk
Kontrollampen (eller symbolet på displayet) tændes (på nogle
versioner sammen med visning af meddelelsen på displayet) for at
signalere, at dæktrykket er under den værdi, som anbefales for at sikre
dækket en længere levetid og et optimalt brændstofforbrug, og/eller
et langsomt tryktab.
Hvis to eller flere dæk er i ovennævnte tilstand, viser displayet
anvisningerne for hvert enkelt dæk i rækkefølge.
I dette tilfælde anbefales det at genoprette de korrekte trykværdier (se
kapitlet "Tekniske data").
Aktivering/deaktivering af
Start&Stop-systemet
(afhængigt af versioner/markeder)
Aktivering af Start&Stop-system
Når Start&Stop-systemet slås til, viser displayet en meddelelse.
Deaktivering af Start&Stop-systemet
❒Versioner med multifunktionsdisplay: Når Start&Stop-systemet slås
fra, viser displayet en meddelelse.
❒Versioner med rekonfigurerbart multifunktionsdisplay: Når
Start&Stop-systemet slås fra, viser displayet symbolet
og en
meddelelse.
Fejl i Start&Stop-systemet
I tilfælde af fejl på Start&Stop-systemet viser displayet symbolet
(versioner med multifunktionsdisplay) eller(versioner med
rekonfigurerbart multifunktionsdisplay) i blinkende tilstand.
Afhængigt af versioner/markeder vises der desuden en
advarselsmeddelelse på displayet.
Kontakt i dette tilfælde et autoriseret Alfa Romeo værksted.
Åbent bagagerum
På nogle versioner vises en meddelelse + symbol på displayet, hvis
bagagerummet er åbent.
Åben motorhjelm
På nogle versioner vises en meddelelse + symbol på displayet, hvis
motorhjelmen er åben.
Mulig forekomst af is på vejen
På versioner udstyret med "Rekonfigurerbart multifunktionsdisplay"
vises en meddelelse sammen med visningen af et symbol på displayet,
når udendørstemperaturen er under eller lig med 3° C.
På versioner udstyret med "Multifunktionsdisplay", vises kun den
tilknyttede meddelelse.
VIGTIGT I tilfælde af fejl på sensoren for udendørstemperatur viser
displayet streger i stedet for værdien.
16
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Brændstofafbryder
På nogle versioner vises en meddelelse + symbol på displayet, i
tilfælde af aktivering af brændstofafbryderen.
Vedrørende procedure for genaktivering af brændstofafbryder, se
afsnittet "Brændstofafbryder" i dette kapitel.
Fejl ved udvendig belysning
På nogle versioner vises en meddelelse + symbol på displayet, hvis der
måles en fejl i en af følgende lygter:
❒kørelys (DRL)
❒positionslys
❒blinklys
❒tågebaglygter
❒nummerpladelygter.
Fejlen kan være forårsaget af en eller flere overbrændte pærer,
overbrændt sikring eller afbrydelse i de elektriske forbindelser.
Fejl i stoplygter
På nogle versioner vises en meddelelse + symbol på displayet, når der
registreres en fejl i stoplygterne.
Fejlen kan være forårsaget af en overbrændt pære, overbrændt sikring
eller afbrydelse af de elektriske forbindelser.
Fejl ved skumringssensor
(afhængigt af versioner/markeder)
På nogle versioner vises en meddelelse + symbol på displayet i tilfælde
af fejl på skumringssensoren.
Fejl ved regnsensor
(afhængigt af versioner/markeder)
På nogle versioner vises en meddelelse + symbol på displayet i tilfælde
af fejl på regnsensoren.
Fejl ved parkeringssensorer
(afhængigt af versioner/markeder)
På nogle versioner vises en meddelelse + symbol på displayet i tilfælde
af fejl på parkeringsensorerne.
Fejl ved Dynamic Suspension
(system for aktive støddæmpere)
(afhængigt af versioner/markeder)
På nogle versioner vises en meddelelse + symbol på displayet i tilfælde
af fejl ved systemet for aktive støddæmpere.
Kontakt i dette tilfælde hurtigst muligt et autoriseret Alfa Romeo
værksted.
Visning af kørselsfunktionen
(Systemet “Alfa DNA”)
(afhængigt af versioner/markeder)
På versionerne udstyret med “Rekonfigurerbart multifunktionsdisplay”,
vises en meddelelse + tilhørende symbol ved aktiveringen af
kørselsfunktionen “DYNAMIC”, “NATURAL” eller “ALL WEATHER”. Når
en kørselsfunktion ikke er disponibel på displayet, vises en
advarselsmeddelelse.
På versioner udstyret med "Multifunktionsdisplay", vises derimod et
bogstav ("d" eller "a") vedrørende den aktiverede kørselsfunktion
sammen med visningen af en specifik meddelelse.
17
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Oplysning af grafiske indikatorer/display
Når der er gået nogle sekunder efter at nøglen er sat i tændingslåsen,
tændes de grafiske indikatorer og displayet i sekvens.
Visning af grafisk animering
Når nøglen trækkes ud af tændingslåsen (med lukkede døre), vedbliver
displayet med at være oplyst og viser en grafisk animering.
Efterfølgende dæmpes displayets belysning gradvist, indtil det slukker
helt.
BETJENINGSKNAPPER
"+" eller(versioner med Start&Stop-system): Tryk for at rulle
opad i menuen og de tilhørende valgmuligheder eller for at sætte
en vist værdi op fig. 10.
SET/
: kort tryk for åbning af menuen og/eller gå til næste skærm
eller for at bekræfte den ønskede valgmulighed i menuen. Giv et
langt tryk for at vende tilbage til standardvisning."–" eller
(versioner med Start&Stop-system): Tryk for at rulle
nedad i den viste menu og de tilhørende valgmuligheder eller for
at sætte en vist værdi ned.
VIGTIGT Knapperne "+" og "–" (eller
ogfor versioner
med Start&Stop-system) aktiverer forskellige funktioner alt efter
følgende situationer:
❒Rulning op eller ned i menuen.
❒Forhøjelse eller reduktion af værdier ved indstillinger.
SETUP-MENU
Menuen indeholder en række punkter, der kan vælges med knapperne
"+" og "–" (eller
ogfor versioner med Start&Stop-
system). Derved får man adgang til de forskellige valgmuligheder og
indstillinger (Setup), der er beskrevet i det følgende.
For nogle funktioner finder der en undermenu. Menuen åbnes ved et
kort tryk på knappen SET/
.
Menuen indeholder følgende punkter:
❒MENU
❒FARTGRÆNSE ("Speed beep")
❒LYGTESENSOR ("Headl. sensor") (afhængigt af versioner/markeder)
❒REGNSENSOR (Rain sensor) (afhængigt af versioner/markeder)
❒TRIP B FRA/TIL ("Trip B data")
❒INDST. AF UR ("Set time")
❒INDST. AF DATO ("Set date")
❒FØRSTE SIDE ("First page") (afhængigt af versioner/markeder)
❒RADIOVISNING ("See radio")
❒AUT. LÅSNING ("Autoclose")
fig. 10A0J0302
22
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

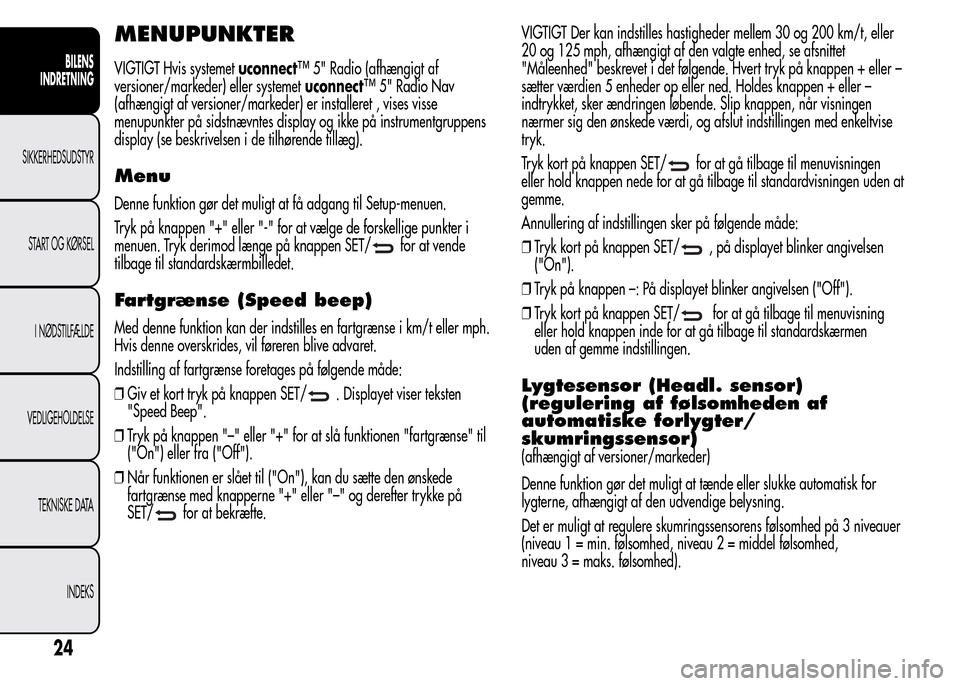

MENUPUNKTER
VIGTIGT Hvis systemetuconnect™ 5" Radio (afhængigt af
versioner/markeder) eller systemetuconnect™ 5" Radio Nav
(afhængigt af versioner/markeder) er installeret , vises visse
menupunkter på sidstnævntes display og ikke på instrumentgruppens
display (se beskrivelsen i de tilhørende tillæg).
Menu
Denne funktion gør det muligt at få adgang til Setup-menuen.
Tryk på knappen "+" eller "-" for at vælge de forskellige punkter i
menuen. Tryk derimod længe på knappen SET/
for at vende
tilbage til standardskærmbilledet.
Fartgrænse (Speed beep)
Med denne funktion kan der indstilles en fartgrænse i km/t eller mph.
Hvis denne overskrides, vil føreren blive advaret.
Indstilling af fartgrænse foretages på følgende måde:
❒Giv et kort tryk på knappen SET/
. Displayet viser teksten
"Speed Beep".
❒Tryk på knappen "–" eller "+" for at slå funktionen "fartgrænse" til
("On") eller fra ("Off").
❒Når funktionen er slået til ("On"), kan du sætte den ønskede
fartgrænse med knapperne "+" eller "–" og derefter trykke på
SET/
for at bekræfte.VIGTIGT Der kan indstilles hastigheder mellem 30 og 200 km/t, eller
20 og 125 mph, afhængigt af den valgte enhed, se afsnittet
"Måleenhed" beskrevet i det følgende. Hvert tryk på knappen + eller –
sætter værdien 5 enheder op eller ned. Holdes knappen + eller –
indtrykket, sker ændringen løbende. Slip knappen, når visningen
nærmer sig den ønskede værdi, og afslut indstillingen med enkeltvise
tryk.
Tryk kort på knappen SET/
for at gå tilbage til menuvisningen
eller hold knappen nede for at gå tilbage til standardvisningen uden at
gemme.
Annullering af indstillingen sker på følgende måde:
❒Tryk kort på knappen SET/
, på displayet blinker angivelsen
("On").
❒Tryk på knappen –: På displayet blinker angivelsen ("Off").
❒Tryk kort på knappen SET/
for at gå tilbage til menuvisning
eller hold knappen inde for at gå tilbage til standardskærmen
uden af gemme indstillingen.
Lygtesensor (Headl. sensor)
(regulering af følsomheden af
automatiske forlygter/
skumringssensor)
(afhængigt af versioner/markeder)
Denne funktion gør det muligt at tænde eller slukke automatisk for
lygterne, afhængigt af den udvendige belysning.
Det er muligt at regulere skumringssensorens følsomhed på 3 niveauer
(niveau 1 = min. følsomhed, niveau 2 = middel følsomhed,
niveau 3 = maks. følsomhed).
24
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Jo højere den indstillede følsomhed, jo mindre udvendigt lys er
nødvendigt for at styre tændingen af lysene (f. eks. med en indstilling
på niveau 3 ved solnedgang har man en tidligere tænding af lysene
i forhold til niveau 1 og 2).
Den ønskede indstilling vælges på følgende måde:
❒Tryk kort på knappen SET/
, på displayet blinker det hidtil
gældende niveau.
❒Tryk på knappen + eller – for at indstille.
❒Tryk kort på knappen SET/
for at gå tilbage til menuvisning
eller hold knappen inde for at gå tilbage til standardskærmen
uden af gemme indstillingen.
Regnsensor (Rain sensor) (indstilling
af regnsensorens følsomhed)
(afhængigt af versioner/markeder)
Denne funktion gør det muligt at indstille regnsensorens følsomhed i 4
niveauer.
Det ønskede følsomhedsniveau indstilles på følgende måde:
❒Tryk kort på knappen SET/
, på displayet blinker det tidligere
indstillede følsomhedsniveau.
❒Tryk på knappen + eller – for at indstille.
❒Tryk kort på knappen SET/
for at gå tilbage til menuvisning
eller hold knappen inde for at gå tilbage til standardskærmen
uden af gemme indstillingen.
Trip B fra/til ("TripB data")
Med denne valgmulighed kan funktionen Trip B (triptæller) slås til
("On") eller fra ("Off"). For nærmere oplysninger, se “Tripcomputer”
Funktionen slås til/fra på følgende måde:❒Tryk kort på knappen SET/
, på displayet blinker angivelsen
"On" eller "Off" alt efter den tidligere indstilling.
❒Tryk på knappen + eller – for at indstille.
❒Tryk kort på knappen SET/
for at gå tilbage til menuvisning
eller hold knappen inde for at gå tilbage til standardskærmen
uden af gemme indstillingen.
Indstilling af ur (Set time)
Med denne funktion kan man indstille uret ved hjælp af to
undermenuer: klokkeslæt "Time" og visningsmåde "Mode".
Indstillingen foretages på følgende måde:
❒Tryk kort på knappen SET/
. På displayet vises de to
undermenuer “Klokkeslæt” og “Format”.
❒Tryk på knappen + eller – for at skifte mellem de to undermenuer.
❒Vælg den ønskede mulighed, og giv derefter et kort tryk på knappen
SET/
.
❒Hvis du har valgt "Time": Giv et kort tryk på knappen SET/
.På
displayet blinker "timer".
❒Tryk på knappen + eller – for at indstille.
❒Tryk kort på knappen SET/
, på displayet blinker “minuttallet”.
❒Tryk på knappen + eller – for at indstille.
VIGTIGT Hvert tryk på knappen + eller – forhøjer/reducerer værdien
med 1 enhed. Hvis knappen holdes indtrykket, ændres indstillingen
løbende. Slip knappen, når visningen nærmer sig den ønskede værdi,
og afslut indstillingen med enkeltvise tryk.
❒Hvis du har valgt undermenuen “Format”: tryk kort på knappen
SET/
. På displayet blinker visningsmåden.
❒Tryk på knappen + eller – for vælge "24h" eller "12h".
25
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

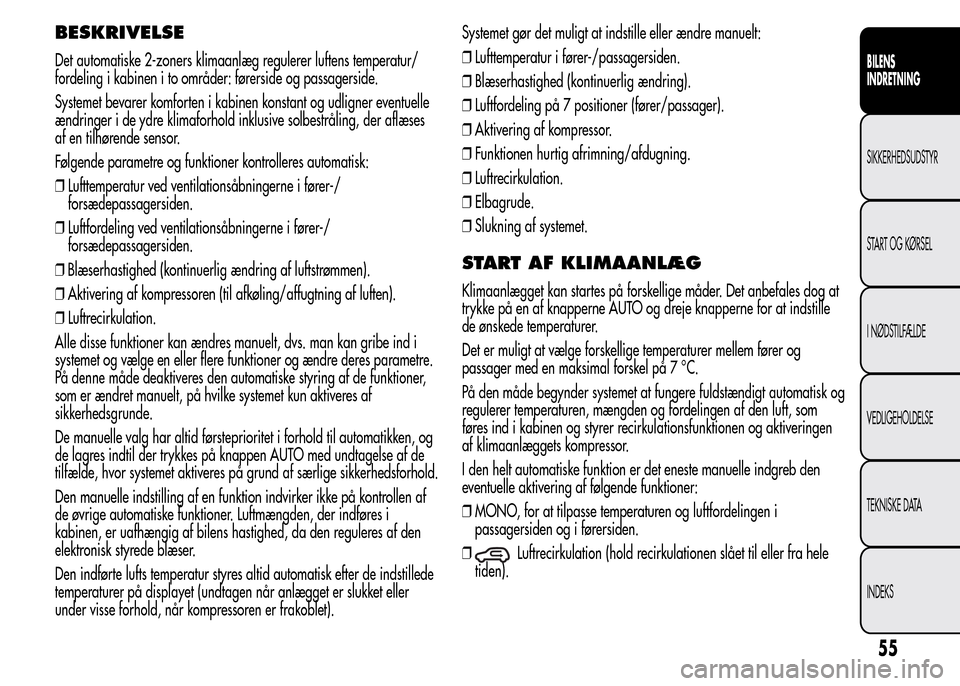

BESKRIVELSE
Det automatiske 2-zoners klimaanlæg regulerer luftens temperatur/
fordeling i kabinen i to områder: førerside og passagerside.
Systemet bevarer komforten i kabinen konstant og udligner eventuelle
ændringer i de ydre klimaforhold inklusive solbestråling, der aflæses
af en tilhørende sensor.
Følgende parametre og funktioner kontrolleres automatisk:
❒Lufttemperatur ved ventilationsåbningerne i fører-/
forsædepassagersiden.
❒Luftfordeling ved ventilationsåbningerne i fører-/
forsædepassagersiden.
❒Blæserhastighed (kontinuerlig ændring af luftstrømmen).
❒Aktivering af kompressoren (til afkøling/affugtning af luften).
❒Luftrecirkulation.
Alle disse funktioner kan ændres manuelt, dvs. man kan gribe ind i
systemet og vælge en eller flere funktioner og ændre deres parametre.
På denne måde deaktiveres den automatiske styring af de funktioner,
som er ændret manuelt, på hvilke systemet kun aktiveres af
sikkerhedsgrunde.
De manuelle valg har altid førsteprioritet i forhold til automatikken, og
de lagres indtil der trykkes på knappen AUTO med undtagelse af de
tilfælde, hvor systemet aktiveres på grund af særlige sikkerhedsforhold.
Den manuelle indstilling af en funktion indvirker ikke på kontrollen af
de øvrige automatiske funktioner. Luftmængden, der indføres i
kabinen, er uafhængig af bilens hastighed, da den reguleres af den
elektronisk styrede blæser.
Den indførte lufts temperatur styres altid automatisk efter de indstillede
temperaturer på displayet (undtagen når anlægget er slukket eller
under visse forhold, når kompressoren er frakoblet).Systemet gør det muligt at indstille eller ændre manuelt:
❒Lufttemperatur i fører-/passagersiden.
❒Blæserhastighed (kontinuerlig ændring).
❒Luftfordeling på 7 positioner (fører/passager).
❒Aktivering af kompressor.
❒Funktionen hurtig afrimning/afdugning.
❒Luftrecirkulation.
❒Elbagrude.
❒Slukning af systemet.
START AF KLIMAANLÆG
Klimaanlægget kan startes på forskellige måder. Det anbefales dog at
trykke på en af knapperne AUTO og dreje knapperne for at indstille
de ønskede temperaturer.
Det er muligt at vælge forskellige temperaturer mellem fører og
passager med en maksimal forskel på 7 °C.
På den måde begynder systemet at fungere fuldstændigt automatisk og
regulerer temperaturen, mængden og fordelingen af den luft, som
føres ind i kabinen og styrer recirkulationsfunktionen og aktiveringen
af klimaanlæggets kompressor.
I den helt automatiske funktion er det eneste manuelle indgreb den
eventuelle aktivering af følgende funktioner:
❒MONO, for at tilpasse temperaturen og luftfordelingen i
passagersiden og i førersiden.
❒
Luftrecirkulation (hold recirkulationen slået til eller fra hele
tiden).
55
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

POSITIONSLYS OG NÆRLYS
Med tændingsnøglen i position MAR drejes drejekontakten A fig. 35 til
position
.
Kørelyset slukker, og positions- og nærlyset tændes. I
instrumentgruppen tænder kontrollampen
.
PARKERINGSLYS
Tændes kun, når tændingsnøglen er i position STOP eller trukket ud,
ved først at dreje drejekontakten A til position
og herefter til
position
.
Med parkeringslyset tændes også nummerpladelyset og positionslyset
fortil og bagtil (kørelyset, D.R.L., forbliver derimod slukket).
I instrumentgruppen tænder kontrollampen
.
Ved at føre kontaktarmen op eller ned kan man lade parkeringslyset
være tændt i højre eller venstre side alene.
AUTOMATISK KONTROL AF LYGTER
(AUTOLIGHT) (Skumringssensor)
(afhængigt af versioner/markeder)
Det er en sensor med infrarød lysdiode, der er forbundet med
regnsensoren og monteret på frontruden, som er i stand til at aflæse
ændringerne i bilens udvendige lysstyrke på basis af lysfølsomheden,
der er indstillet via Setup-menuen: Jo højere følsomhed, jo mindre
lys er nødvendigt for at aktivere tænding af den udvendige belysning.Aktivering
Skumringssensoren aktiveres ved at dreje drejekontakten A fig. 35 til
position
. På denne måde aktiveres den automatiske tænding
samtidig med tænding af positions- og nærlys i forhold til den
udvendige lysstyrke.
VIGTIGT Sensoren er ikke i stand til at aflæse forekomsten af tåge,
hvorfor tågelygterne i så fald skal tændes manuelt.
Under sensorens tænding af lygterne kan man tænde tågeforlygterne
(afhængigt af versioner/markeder) og tågebaglygterne.
Når lygterne slukkes automatisk, slukkes også tågeforlygterne og
tågebaglygterne (hvis de er tændt). Ved den efterfølgende automatiske
gentænding, skal du om nødvendigt genaktivere disse lygter.
Med aktiv sensor er det kun muligt at foretage blink med lygterne,
mens det ikke er muligt at tænde fjernlyset. Hvis disse lygter skal
tændes, drejes drejekontakten A til position
og det faste nærlys
aktiveres.
Med automatisk aktiverede lygter og med slukning, der foretages af
sensoren, deaktiveres først nærlyset og efter nogle sekunder
positionslyset.
I tilfælde af aktivering eller dårlig funktionsdygtighed af sensoren,
tændes positionslys og nærlys, uafhængigt af den udvendige lysstyrke,
mens der signaleres fejl i sensoren på instrumentgruppens display.
Det er dog muligt at deaktivere sensoren og om nødvendigt at tænde
de pågældende lygter.
FJERNLYS
Træk kontaktarmen mod rattet forbi klikket for endestop med
drejeknappen A i position
for at tænde fjernlyset.
I instrumentgruppen tænder kontrollampen
.
61
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
